Bộ dụng cụ khóa LOTO 25 chi tiết đa năng PROLOCKEY PLK-5312
Tình trạng:
Bộ dụng cụ khóa van đa năng PROLOCKEY PLK-5312 kit này thích hợp cho các nhóm bảo trì, kỹ thuật viên và cán bộ an toàn tại các nhà máy, khu công nghiệp, nhà máy hóa chất, xưởng chế biến thực phẩm, ngành điện, dầu khí và các môi trường có rủi ro năng lượng cơ – điện – thủy lực. Đáp ứng đầy đủ các yêu cầu của quy trình Lockout Tagout (LOTO) theo tiêu chuẩn OSHA 29 CFR 1910.147 của Mỹ và tiêu chuẩn an toàn châu Âu.
[Xem tiếp]
Chọn loại đặt mua
Chọn loại đặt mua
Gọi ngay 0912.124.679 để có được giá tốt nhất!

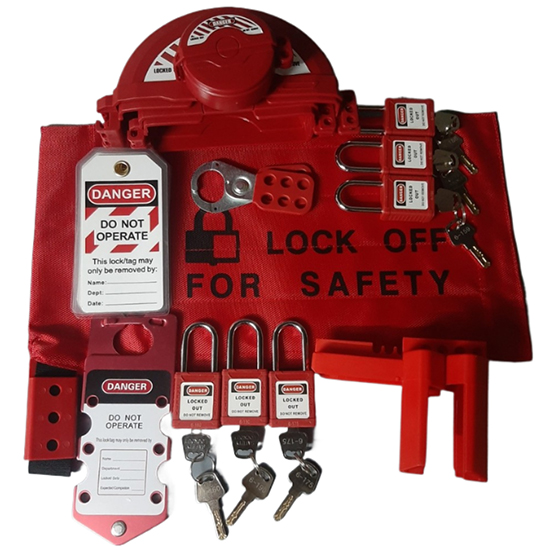

Bộ Dụng Cụ Khóa LOTO 25 chi tiết PROLOCKEY PLK-5312: Giải Pháp Kiểm Soát Năng Lượng Chuyên Nghiệp Và Toàn Diện
Bộ dụng cụ khóa van đa năng PROLOCKEY PLK-5312 được thiết kế nhằm đáp ứng đầy đủ các yêu cầu của quy trình Lockout Tagout (LOTO) theo tiêu chuẩn OSHA 29 CFR 1910.147 của Mỹ và tiêu chuẩn an toàn châu Âu. Bộ sản phẩm bao gồm nhiều thiết bị khóa chuyên dụng cho van cổng, van bi, thiết bị điện, cùng thẻ cảnh báo và túi đựng tiện lợi. Bộ dụng cụ khóa van đa năng PROLOCKEY PLK-5312 kit này thích hợp cho các nhóm bảo trì, kỹ thuật viên và cán bộ an toàn tại các nhà máy, khu công nghiệp, nhà máy hóa chất, xưởng chế biến thực phẩm, ngành điện, dầu khí và các môi trường có rủi ro năng lượng cơ – điện – thủy lực.📌 Tổng quan bộ PLK-5312 (tóm tắt nhanh)
Bộ gồm 25 chi tiết phục vụ khóa cô lập van, nhóm khóa và quản lý LOTO tại hiện trường:
✅ Khóa van cổng SGVL11 (1 /cái) — phù hợp tay van Ø 25–64 mm
✅ Khóa van cổng SGVL12 (1 /cái) — phù hợp tay van Ø 64–127 mm
✅ Khóa van cổng SGVL13 (1 /cái) — phù hợp tay van Ø 127–165 mm
✅ Khóa kẹp (hasp) SH02 (1 /cái)— đường kính 38 mm, 6 lỗ khóa, thép mạ, chuôi bọc nhựa
✅ Ổ khóa còng thép KD-P38S (6 /cái)— chiều cao còng 38 mm, đường kính còng 6 mm
✅ Khóa van bi ABVL01 (1 /cái) — cho ống Ø 13–64 mm
✅ Khóa nhóm nhôm LAH03 (1 /cái) — dùng cho tối đa 8 người, có dán nhãn 2 mặt
✅ Thẻ cảnh báo LT02 (12 /cái)— in 2 mặt, ép plastic (tagout)
✅ Túi khóa LB11 (1 /cái) — kích thước 450 × 245 mm để chứa bộ dụng cụ
Tổng số chi tiết (theo danh mục) = 25.
⚙️ Thành Phần cấu tạo, công năng & lưu ý kỹ thuật
Đây là các công cụ cốt lõi để khóa van cổng và khóa van bi, ngăn chặn việc vận hành van một cách vô ý.
1. Khóa van cổng SGVL11 / SGVL12 / SGVL13
- Chức năng: Thiết bị “bao trùm” tay quay van (gate valve) — ngăn không cho quay tay van trong quá trình bảo trì.
- Phạm vi: SGVL11 (25–64 mm), SGVL12 (64–127 mm), SGVL13 (127–165 mm) — giúp phủ được phổ kích thước van phổ biến trong nhà máy.
- Vật liệu & độ bền: Thường làm bằng nhựa kỹ thuật (ABS/PP tùy model) gia cố; độ bền cơ học cao, chịu nhiệt và hạn chế ăn mòn.
- Tương thích khóa: Thiết kế lỗ chốt cho phép dùng các padlock còng thép hoặc inox; với bộ này tương thích tốt với KD-P38S (còng Ø 6 mm).
- Ưu điểm: Thay thế nhanh cho nhiều cỡ van — giảm số lượng thiết bị cần dự trữ.
- Lưu ý sử dụng: Đảm bảo ôm khít vòng tay quay; kiểm thử không thể xoay trước khi bắt đầu công việc.
2. Khóa kẹp (hasp) PROLOCKEY SH02
- Chức năng: Dùng để khóa tập trung một điểm cô lập cho nhiều người — thường dùng cho van, công tắc, van tay bánh răng.
- Thông số: Đường kính thân kẹp Ø 38 mm, có 6 lỗ khóa — cho phép tối đa 6 padlock (ở kit có 6 KD-P38S).
- Vật liệu: Thép mạ, chuôi bọc nhựa cách điện, chống ăn mòn tốt hơn thép trần.
- Cách dùng: Quàng qua trục/ổ cắm; mỗi người gắn 1 padlock => chỉ khi tất cả mở khóa thì mới có thể thao tác thiết bị.
- Ưu điểm: Rõ ràng, đơn giản, phù hợp khi nhiều nhân viên tham gia bảo trì.
3. Ổ khóa còng thép KD-P38S (×6)
- Thông số: Còng chiều cao 38 mm, đường kính còng 6 mm — padlock thép truyền thống.
- Công năng: Khóa cá nhân cho từng nhân viên theo nguyên tắc “one person, one lock”.
- Lưu ý: Trong môi trường ăn mòn/hóa chất hoặc ngoài trời khuyến nghị dùng padlock inox hoặc padlock phủ chống ăn mòn; chữ ký/nhãn dán trên thân khóa để nhận diện chủ sở hữu.
4. Khóa van bi PROLOCKEY ABVL01
- Chức năng: Khóa dành cho tay van bi (ball valve) — giữ tay cầm van ở vị trí OFF (hoặc ON theo yêu cầu) để ngăn xoay.
- Phạm vi: Thích hợp cho ống/van có tay cầm tương đương Ø 13–64 mm.
- Cách lắp: Kẹp cố định quanh tay cầm, khóa bằng padlock. Một số model có miếng chêm điều chỉnh để ôm vừa nhiều dạng tay cầm.
- Lưu ý: Xác định chiều dày và kiểu tay cầm (thẳng, hình chữ T, vòng) trước khi bắt đầu.
5. Khóa nhóm LAH03 (nhôm, 8 người)
- Chức năng: Thiết bị khóa nhóm (group lock) cho phép nhiều người khóa một điểm duy nhất — thân bằng nhôm, thường nhẹ và có nhãn thông tin.
- Khi dùng: Administrator/leader đặt khóa nhóm cùng với các padlock cá nhân hoặc thay cho hasp khi số người lớn. LAH03 có dán nhãn 2 mặt giúp nhận diện nhanh.
- Lưu ý: Tránh dùng LAH03 làm thay thế padlock cá nhân cho từng nhân viên; nguyên tắc “mỗi người–một khóa” vẫn cần được duy trì trên hệ thống.
6. Thẻ cảnh báo LT02 (×12)
- Chức năng: Tagout — cung cấp thông tin người khóa, lý do khóa, thời gian, điện thoại liên hệ. In 2 mặt và ép plastic giúp bền.
- Quy định điền: Tên, bộ phận, ngày/giờ, lý do công việc, chữ ký người khóa. Dán nơi dễ nhìn gần thiết bị.
- Lưu ý: Không xé, bôi mực, hoặc tháo thẻ trước khi thủ tục gỡ khóa được phê duyệt.
7. Túi khóa LB11 (450 × 245 mm)
- Công năng: Đựng bộ dụng cụ, padlock, thẻ, document LOTO; có thể treo/đặt tại bảng LOTO hoặc mang theo đội kỹ thuật.
- Tính năng: Vải nylon/Polyester bền, màu đỏ/ảnh hưởng nhận diện; ngăn nhỏ chứa padlock & tag, in chữ “LOCK OFF FOR SAFETY” tiện quan sát.
- Lưu ý: Bảo quản khô ráo, tránh ánh nắng trực tiếp lâu ngày.
🧩 Tiêu chuẩn & tuân thủ (về pháp lý và quản trị)
- Tham chiếu chính: OSHA 29 CFR 1910.147 (Lockout/Tagout) — nguyên tắc cơ bản: cô lập nguồn năng lượng, chốt/khóa, dán tag, chỉ người ủy quyền mới tháo khóa.
- Tiêu chuẩn nội bộ: ISO 45001 (Hệ thống quản lý an toàn), tiêu chuẩn nội bộ doanh nghiệp cho chương trình LOTO.
- Yêu cầu padlock & thiết bị: Chọn padlock chịu môi trường, có số nhận dạng/tem tên để truy xuất; thiết bị lockout nên được kiểm định dạng bảng (inspection log).
💪 Quy trình LOTO tiêu chuẩn (SOP chi tiết áp dụng bộ PLK-5312)
1. Trước khi bắt đầu (Chuẩn bị):
- Lập work permit / job plan; xác định các nguồn năng lượng cần cô lập.
- Thông báo cho tất cả nhân viên bị ảnh hưởng.
- Chuẩn bị bộ PLK-5312, padlock cá nhân, thẻ LT02, PPE.
2. Thực hiện cô lập & khóa:
- Thực hiện thao tác shutdown theo SOP máy/đường ống. Xả áp, xả lưu chất nếu cần.
- Xác định điểm khóa (van/bi/điểm điện).
- Lắp khóa phù hợp:
+ Dùng SGVL11/12/13 cho van cổng tương ứng; lắp sao cho ôm khít.
+ Dùng ABVL01 cho van bi.
+ Nếu nhiều người cần khóa trên cùng một điểm, gắn SH02 hasp và mỗi người gắn 1 KD-P38S.
+ Nếu là khóa nhóm lớn, dùng LAH03 theo quy định công ty.
- Gắn thẻ LT02 điền đầy đủ thông tin người khóa.
- Người thực hiện kiểm tra xác nhận: cố gắng khởi động hệ thống từ nguồn điều khiển — phải không có phản ứng.
3. Trong lúc công việc tiến hành:
Chỉ những người có khóa mới được phép làm việc; bảo quản khóa/ chìa khóa cá nhân an toàn.
4. Kết thúc & mở khóa:
- Đảm bảo công việc hoàn tất, dụng cụ thu dọn, khu vực sạch.
- Thông báo cho tất cả nhân viên liên quan.
- Mỗi người tháo padlock cá nhân của họ; chỉ khi tất cả đã tháo thì thiết bị mới được vận hành.
- Cập nhật log/ghi chép kết thúc công việc.
5. Trường hợp mở khóa khẩn cấp/ chủ khóa vắng mặt:
Thực hiện theo quy trình mở khóa thay thế đã được phê duyệt: nỗ lực liên hệ người khóa, ghi biên bản & phê duyệt của quản lý cấp cao, xác minh an toàn rồi mới gỡ khóa (có biên bản kèm dấu vân tay/ chữ ký).
🔒 Kiểm tra, bảo trì & quản lý vật tư
1. Kiểm tra trước khi dùng (mỗi lần sử dụng):
- Thẩm tra ngoại quan: nứt gãy, vết mòn, rạn, biến dạng.
- Lỗ khóa/ còng padlock phải hoạt động trơn.
- Thẻ LT02 phải sạch, thông tin đọc được.
2. Bảo trì định kỳ:
- Hàng tháng: rà soát đầy đủ bộ; thay padlock hư, thẻ rách, thiết bị lockout nứt.
- Hàng năm: audit chương trình LOTO (compliance), cập nhật training, kiểm kê số lượng bộ.
- Vệ sinh: Lau bằng khăn ẩm; tránh solvent mạnh. Với padlock thép mạ, tra dầu nhẹ cơ chế khóa để tránh rỉ.
3. Lưu kho & tiêu chuẩn dự trữ:
- Mỗi phân xưởng/ca nên có ≥1 bộ PLK-5312 cơ bản; với nhà máy lớn, đặt theo tỷ lệ thiết bị quan trọng (ví dụ: 1 bộ/10–20 van chính).
- Dự trữ: ít nhất 10% số bộ + padlock thay thế (5–10 padlock), thẻ LT02 dự phòng.
🏗 Tình huống ứng dụng thực tế (ví dụ cụ thể)
- Bảo trì đường ống hơi tại nhà máy giấy: Dùng SGVL13 cho van cổng lớn, kết hợp hasp SH02 khi nhiều thợ tham gia.
- Sửa chữa bơm hóa chất: Khóa van bi ABVL01 ở đường cấp, gắn padlock cá nhân, dán LT02.
- Ngừng lò hơi/boiler nhỏ: Dùng SGVL11/12 nếu van nhỏ; LAH03 dùng khi cần quản lý nhóm lớn.
- Bảo trì cẩu trục: Dùng túi LB11 để chứa chìa khóa, thẻ và padlock khi đưa lên catwalk.
🖊 Mẫu checklist nhanh (in & treo tại hiện trường)
1. Trước khi khoá:
Đăng ký công việc & thông báo.
Đảm bảo đã shutdown và xả áp.
Đảm bảo đã shutdown và xả áp.
Chuẩn bị bộ PLK-5312 & padlock.
2. Lắp khóa:Lắp đúng loại SGVL/ABVL tương ứng.
Mỗi người gắn padlock cá nhân & ghi tên trên thẻ LT02.
Kiểm tra tay quay/van không thể xoay.
3. Kết thúc:Kiểm tra vệ sinh khu vực.
Mọi người tháo khóa cá nhân.
Ghi nhật ký & lưu trữ bộ.
⚠️ Các khuyến nghị chuyên môn & best-practice
- Training bắt buộc: Mọi nhân viên đủ thẩm quyền phải trải qua đào tạo LOTO & thực hành lắp thiết bị ít nhất 1 lần/năm.
- Ghi nhãn rõ ràng: Mã bộ, ngày kiểm tra mới nhất, người kiểm tra dán trên túi LB11.
- Padlock xác định chủ sở hữu: Dùng nhãn/tem trên padlock hoặc khóa có mã riêng để tránh nhầm lẫn.
- Định kỳ thay thế: Thẻ LT02, khóa nhựa bị rách/bẩn → thay; ABS/PP bị xỉn giòn do UV → thay.
🎯 Kết luận
Bộ PROLOCKEY PLK-5312 là một giải pháp LOTO đầy đủ và linh hoạt cho các nhà máy vừa và nhỏ: phủ được nhiều cỡ van (25–165 mm), có hasp nhiều lỗ cho thao tác nhóm, padlock cá nhân, khóa van bi chuyên dụng, thẻ tag và túi đựng tiêu chuẩn — tất cả phù hợp để triển khai chương trình LOTO tuân thủ OSHA/ISO. Để vận hành an toàn, cần bổ sung SOP nội bộ, đào tạo nhân sự và lịch kiểm tra định kỳ.
