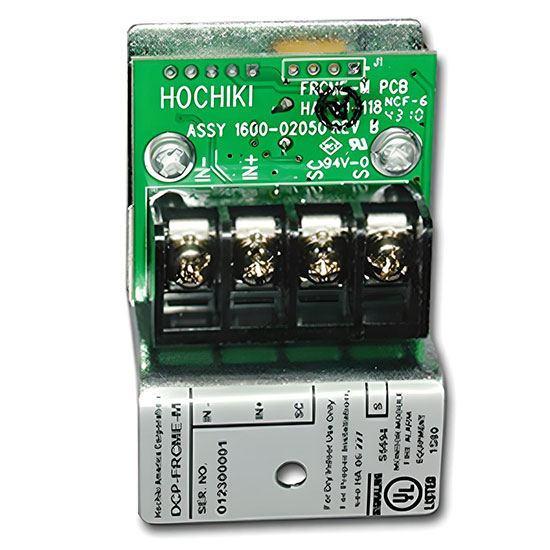

Module giám sát ngõ vào địa chỉ Hochiki DCP-FRCME-M
Tình trạng:
Hochiki DCP-FRCME-M là mô-đun giám sát ngõ vào đơn (Single Input Monitor Module) sử dụng giao thức truyền thông kỹ thuật số DCP (Digital Communications Protocol) – độc quyền của Hochiki. Thiết bị được thiết kế để giám sát tình trạng đóng/mở của một tiếp điểm không có điện áp (dry contact) từ các thiết bị ngoại vi như công tắc dòng chảy, công tắc áp suất, van giám sát, công tắc hành trình,... và gửi tín hiệu về tủ trung tâm báo cháy địa chỉ để xử lý.
[Xem tiếp]
Chọn loại đặt mua
Chọn loại đặt mua
Gọi ngay 0912.124.679 để có được giá tốt nhất!
Từ khóa:
Giám sát hệ thống báo cháy,
Module giám sát ngõ vào Hochiki DCP-FRCME-M,
DCP-FRCME-M,
Mô-đun giám sát ngõ vào phản ứng nhanh Hochiki DCP-FRCME-M,
Mô-đun giám sát tiếp điểm phản hồi nhanh DCP-FRCME-M,
Mô-đun giám sát tiếp điểm đầu vào đơn Hochiki DCP-FRCME-M,
Hochiki DCP-FRCME-M,
Mô-đun giám sát tiếp điểm,
Giám sát tiếp điểm nhanh chóng,
Giám sát tiếp điểm chính xác,
Mô-đun giám sát tiếp điểm linh hoạt,
module giám sát tiếp điểm Hochiki,
Hochiki DCP-FRCME-M là gì,
đấu nối DCP-FRCME-M,
module báo cháy địa chỉ phản hồi nhanh,
thiết bị giám sát tiếp điểm khô báo cháy,
Hochiki DCP FRCME M thông số kỹ thuật,
sơ đồ đấu dây module Hochiki,
monitor module NO NC Hochiki
🔍 Hochiki DCP-FRCME-M – Module Giám Sát Tiếp Điểm Địa Chỉ Phản Hồi Nhanh Cho Hệ Thống Báo Cháy Tối Ưu
Trong kiến trúc hệ thống báo cháy địa chỉ hiện đại, nơi các tín hiệu điều khiển và phản hồi cần được giám sát liên tục và chính xác, Module giám sát tiếp điểm Hochiki DCP-FRCME-M đóng vai trò then chốt. Đây không chỉ là thiết bị giao tiếp giữa các thiết bị cơ điện và trung tâm báo cháy, mà còn là một giải pháp công nghệ phản hồi tức thì, giúp đảm bảo tính toàn vẹn của toàn bộ mạng lưới báo cháy địa chỉ.🧠 Tổng quan kỹ thuật về Hochiki DCP-FRCME-M
1. Định nghĩa thiết bị
Hochiki DCP-FRCME-M là một module địa chỉ đơn (Single Input Monitor Module) sử dụng giao thức truyền thông DCP (Digital Communication Protocol) độc quyền của Hochiki. Thiết bị được thiết kế để giám sát trạng thái của một tiếp điểm khô (NO/NC) và truyền dữ liệu theo thời gian thực về trung tâm báo cháy địa chỉ thông qua vòng lặp SLC (Signaling Line Circuit).
2. Chức năng
- Giám sát vòng lặp đầu vào từ thiết bị ngoại vi không tiêu thụ dòng (tiếp điểm khô) như:
+ Công tắc dòng chảy (flow switch)
+ Công tắc báo vị trí van (tamper switch)
+ Nút nhấn khẩn cấp (manual pull station)
+ Relay phụ từ hệ thống điện, HVAC, BMS, thang máy...
- Xác định chính xác ba trạng thái:
+ Bình thường (Normal)
+ Báo động (Alarm – khi tiếp điểm đóng)
+ Lỗi (Trouble – khi hở mạch hoặc chập mạch)
⚙️ Cấu hình kỹ thuật chi tiết
| Hạng mục | Thông số |
| Điện áp hoạt động | 25.3V – 39VDC từ vòng lặp SLC |
| Giao thức truyền thông | DCP – Digital Communication Protocol, độc quyền Hochiki |
| Số đầu vào | 1 tiếp điểm giám sát độc lập (cấu hình được: NO hoặc NC) |
| Điện trở EOL yêu cầu | 10KΩ, ±5% (đặt tại cuối đường dây) |
| Dòng tiêu thụ | - Standby: 339μA - Kích hoạt: 358μA (±5%) |
| Cách lắp đặt | Trong hộp gang đơn 1 module (2” x 4”) |
| Kích thước module | 44.5 mm (W) x 60.2 mm (H) x 12.7 mm (D) |
| Vỏ bảo vệ | Không có (tùy chọn gắn vào hộp chuẩn Hochiki HSB hoặc tương đương) |
| Điều kiện môi trường | - Nhiệt độ: 0°C – 49°C - Độ ẩm: Tối đa 90% RH (không ngưng tụ) |
| Địa chỉ hóa | Qua thiết bị lập trình cầm tay Hochiki HCP-100 hoặc PC với phần mềm hỗ trợ |
| Số lượng trên vòng lặp | Tối đa 127 thiết bị địa chỉ (tùy năng lực FACP) |
| Giám sát lỗi mạch | Có (hở mạch/chập mạch/bỏ điện trở EOL) |
📐 Sơ đồ đấu nối chuyên sâu & giải thích kỹ thuật
▶ Nguyên tắc hoạt động
Module DCP-FRCME-M được đặt gần thiết bị đầu vào (ví dụ: flow switch). Khi thiết bị này thay đổi trạng thái, tiếp điểm khô sẽ đóng lại hoặc mở ra → thay đổi điện trở tổng trên đường tín hiệu đầu vào → module nhận biết → truyền sự thay đổi đến trung tâm báo cháy thông qua vòng lặp SLC.
▶ Cấu trúc sơ đồ đấu dây cơ bản:
+ Vòng lặp SLC (+) -------- TB1-1
|
[ DCP ]
|
- Vòng lặp SLC (-) -------- TB1-2
→ Đầu vào tiếp điểm khô:
TB2-1 --- NO/NC (thiết bị) --- TB2-2 --- [ 10KΩ EOL ] --- GND
Lưu ý:
- Không sử dụng nguồn ngoài cho module.
- Phải đặt điện trở cuối đường dây (EOL) đúng vị trí để đảm bảo giám sát lỗi chính xác.
- Không kết nối tiếp điểm có điện áp hoặc tải dòng – chỉ dùng tiếp điểm khô (dry contact).
🧩 Tính năng nổi bật – Góc nhìn kỹ sư thiết kế hệ thống
| Tính năng chuyên sâu | Lợi ích triển khai |
| Tương thích với NO hoặc NC | Linh hoạt khi kết nối các loại thiết bị đầu vào |
| Phát hiện ba trạng thái rõ ràng | Hỗ trợ trung tâm dễ dàng phân biệt báo động và lỗi đường dây |
| Không cần nguồn ngoài | Tiết kiệm vật tư, tối ưu thiết kế hệ thống |
| Địa chỉ hóa đơn giản | Giảm thời gian cấu hình, hỗ trợ lập trình và kiểm tra dễ dàng |
| Truyền thông DCP siêu nhanh | Phản hồi tức thời, tăng độ tin cậy cho hệ thống cảnh báo |
| Hỗ trợ báo động liên động | Có thể cấu hình relay đầu ra báo động theo logic hệ thống |
🛠️ Ứng dụng thực tế – Phân tích theo loại công trình
| Loại công trình | Ứng dụng module DCP-FRCME-M |
| Tòa nhà văn phòng / chung cư | Giám sát nút nhấn khẩn cấp, báo trạng thái van, kết nối relay từ hệ thống phụ |
| Trung tâm thương mại / siêu thị | Theo dõi báo động từ hệ thống sprinkler hoặc công tắc dòng chảy |
| Nhà máy công nghiệp | Kết nối thiết bị giám sát hệ thống điện, máy móc, phòng điều khiển độc lập |
| Trạm điện, trung tâm dữ liệu | Giám sát trạng thái đóng/ngắt nguồn UPS, ATS, relay kỹ thuật số từ hệ thống hạ tầng |
🧾 Chứng nhận & tiêu chuẩn quốc tế – Cam kết chất lượng Hochiki
✅ UL Listed: S5694
✅ FM Approved: 3042214
✅ CSFM Certified (California State Fire Marshal)
✅ Tuân thủ tiêu chuẩn UL 864 (9th Edition)
Tất cả các chứng nhận này đảm bảo module DCP-FRCME-M đáp ứng tiêu chuẩn kỹ thuật an toàn, độ tin cậy cao, phù hợp với các yêu cầu nghiệm thu hệ thống báo cháy chuyên nghiệp tại các nước phát triển.
📚 So sánh: DCP-FRCME-M vs DCP-FRCME-S
| Tiêu chí | DCP-FRCME-M (1 input) | DCP-FRCME-S (mini module) |
| Kích thước | Lớn hơn, cần hộp gang | Siêu nhỏ gọn, lắp trong đế thiết bị |
| Khả năng bảo trì | Dễ kiểm tra, thay thế | Cần tháo đế hoặc thiết bị để tiếp cận |
| Ứng dụng | Các điểm đấu rời độc lập | Lắp gọn trong hộp nối, tiết kiệm không gian |
| Loại đấu dây | Terminal dạng vít | Dây xoắn pre-wire |
📞 Liên hệ tư vấn kỹ thuật & đặt mua Hochiki DCP-FRCME-M
Bạn cần tư vấn chi tiết về thiết kế, lập trình, đấu nối hoặc báo giá sản phẩm module giám sát địa chỉ Hochiki DCP-FRCME-M?
👉 Đội ngũ kỹ sư PCCC và kỹ thuật hệ thống của chúng tôi sẵn sàng:
- Phân tích sơ đồ hệ thống
- Gợi ý vị trí lắp module tối ưu
- Gửi bản vẽ CAD, sơ đồ đấu nối
- Cung cấp tài liệu kỹ thuật chính hãng Hochiki
- Hỗ trợ thi công và nghiệm thu công trình
📧 Gửi yêu cầu báo giá ngay hôm nay để nhận hỗ trợ kỹ thuật chuyên sâu!
