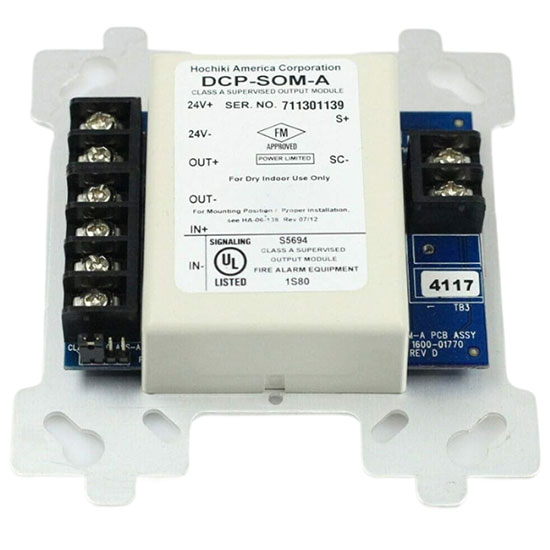

Module điều khiển ngõ ra có giám sát Hochiki DCP-SOM-A

Tình trạng:

Viết đánh giá

Hochiki DCP-SOM-A/-AI (Class A Supervised Output Module) là module ngõ ra giám sát tiên tiến, được thiết kế chuyên biệt để điều khiển các thiết bị báo hiệu (như còi, đèn chớp, chuông) và các thiết bị ngoại vi khác trong hệ thống báo cháy.

[Xem tiếp]

Gọi ngay 0912.124.679 để có được giá tốt nhất!

Từ khóa: Hochiki DCP-SOM-A, Module điều khiển ngõ ra Hochiki DCP-SOM-A, Điều khiển chuông đèn còi Hochiki DCP-SOM-A, Module đầu ra điều khiển chuông Hochiki, Thiết bị điều khiển ngõ ra Hochiki, Module điều khiển chuông Hochiki DCP-SOM-A, Điều khiển đèn báo Hochiki, Thiết bị chuông báo Hochiki DCP-SOM-A, Điều khiển còi báo cháy Hochiki, Điều khiển hệ thống báo cháy Hochiki DCP-SOM-A, Module điều khiển báo động Hochiki, Module điều khiển ngõ ra có giám sát Hochiki DCP-SOM-A

🔧 Hochiki DCP-SOM-A – Module Ngõ Ra Có Giám Sát Class A Cho Hệ Thống Báo Cháy Địa Chỉ

Trong hệ thống báo cháy địa chỉ hiện đại, việc điều khiển các thiết bị cảnh báo như còi, đèn, rơ-le, van điện đòi hỏi các module ngõ ra vừa đảm bảo công suất truyền tải, vừa duy trì giám sát mạch liên tục. Đó chính là vai trò của Hochiki DCP-SOM-A – module điều khiển ngõ ra dạng có giám sát (supervised), hỗ trợ mạch Class A hoặc Class B, hoạt động chính xác và an toàn ngay cả trong các tình huống khẩn cấp.

📌 Giới Thiệu Chung
DCP-SOM-A là module địa chỉ do Hochiki sản xuất, được thiết kế để:
- Điều khiển một mạch ngõ ra giám sát dòng, sử dụng cho các thiết bị như còi, đèn báo cháy, van điện, relay,...
- Hỗ trợ cấu hình mạch Class A hoặc Class B tùy nhu cầu thiết kế.
- Sử dụng giao thức DCP (Digital Communication Protocol) độc quyền của Hochiki với tốc độ cao, độ tin cậy tuyệt đối.
⚡ Module này cho phép cấp nguồn, điều khiển và giám sát tín hiệu ngõ ra chỉ với một địa chỉ SLC duy nhất, giúp tối ưu hóa tài nguyên hệ thống.

⚙️ Thông Số Kỹ Thuật Chi Tiết

Thuộc tính	Giá trị
Nguồn cấp vòng lặp (SLC)	25.3 – 39 VDC
Nguồn cấp phụ (cho thiết bị cảnh báo)	18.8 – 27.2 VDC (phải là nguồn UL 1481)
Dòng tiêu thụ trung bình	220μA
Dòng tiêu thụ khi LED sáng	6mA
Dòng tiêu thụ nguồn phụ	50μA (không tải)
Tải điều khiển tối đa	2A @ 24VDC
Loại mạch	Giám sát (Supervised) – Class A hoặc Class B
Loại tải đầu ra	Còi, đèn, relay,... có điện trở EOL ở cuối mạch
Giám sát lỗi	Hở mạch, chập mạch, thiếu tải hoặc thiếu EOL
Địa chỉ hóa	Bằng thiết bị cầm tay / phần mềm, lưu trong EEPROM
Giao thức	DCP – Digital Communication Protocol
Hiển thị trạng thái	LED hai màu: Xanh (bình thường), Đỏ (kích hoạt)
Nhiệt độ làm việc	0°C – 49°C
Độ ẩm	Tối đa 90% RH (không ngưng tụ)
Kích thước	4.2” (Rộng) x 4.7” (Cao) x 1.4” (Sâu)
Gắn thiết bị	Hộp điện vuông 4 inch (gang đôi)
Số lượng tối đa/vòng lặp	127 thiết bị

🔍 Tính Năng Nổi Bật
✅ Điều khiển tải 2A – giám sát an toàn
Hỗ trợ kích hoạt còi, đèn, relay,... với dòng tải lớn, giám sát liên tục trạng thái mạch.
✅ Chuyển đổi Class A / Class B linh hoạt
Có thể cấu hình ngõ ra theo kiểu vòng kín (Class A) hoặc vòng hở (Class B) bằng jumper.
✅ Giám sát toàn thời gian
Phát hiện lỗi hở mạch, ngắn mạch, mất thiết bị cuối đường dây (EOL) – báo lỗi về trung tâm.
✅ LED trạng thái hiện trường
LED hai màu giúp dễ dàng xác định tình trạng module tại hiện trường.
✅ Không cần nguồn lập trình riêng
Địa chỉ hóa bằng thiết bị cầm tay Hochiki, lưu trong EEPROM – không mất khi mất điện.

🧰 Ứng Dụng Thực Tế

	Thiết bị được điều khiển bởi DCP-SOM-A
Chung cư, tòa nhà cao tầng	Còi tầng, đèn báo cháy, relay ngắt điện
Nhà xưởng công nghiệp	Hệ thống cảnh báo phụ trợ, van gas, van nước
Trung tâm thương mại	Điều khiển hệ thống cảnh báo khu vực tenant
Khách sạn, bệnh viện	Cửa từ chống cháy, hệ thống thông gió khẩn cấp
Trạm điện, UPS, Data Center	Kích hoạt đèn báo trạng thái nguồn, điều khiển relay điều hướng tải

📐 Cấu Trúc Đấu Nối
- SLC: Vòng lặp kết nối trung tâm báo cháy (S+ / S-)
- 24VDC phụ: Cấp nguồn tải từ nguồn được giám sát
- Ngõ ra: Gồm IN+/IN- và OUT+/OUT-
+ Sử dụng điện trở cuối đường dây EOL để giám sát (Class B)
+ Đấu vòng lại giữa IN và OUT để cấu hình Class A
⚠️ Lưu ý:
- Không sử dụng tải không được UL liệt kê.
- Nguồn phụ phải là loại nguồn giới hạn dòng, đạt tiêu chuẩn UL 1481.

🧾 Chứng Nhận & Tiêu Chuẩn

Tổ chức	Mã chứng nhận
UL	UL 864, Phiên bản 9
CSFM	7300-0410:150
MEA (New York)	3036830
