Tai cẩu xoay chịu tải bên YiYUN YD-081 – Side Pull Swivel Hoist Ring M8–M48, WLL 0,3–20 tấn

YiYUN YD-081 Side Pull Swivel Hoist Ring là dòng tai cẩu xoay chịu tải bên, sử dụng bu lông ren hệ mét để tạo điểm kết nối giữa vật nâng và hệ thống cẩu. Theo catalogue được cung cấp, sản phẩm có 15 mã hàng, kích thước ren từ M8 đến M48, tải trọng làm việc danh nghĩa (WLL) từ 0,3 đến 20 tấn và cơ cấu xoay 360°. Vòng nâng có chức năng lật theo hướng kéo; góc lật  90°.

Điểm đáng chú ý của dòng YD-081 là bảng tải trọng theo số nhánh sling, góc treo và cách bố trí điểm nâng. Việc lựa chọn cần căn cứ vào đúng mã sản phẩm, tải tác dụng lên từng điểm, hình học dây treo và điều kiện lắp đặt, không chỉ dựa vào đường kính ren hoặc WLL danh nghĩa.

1. Tổng quan tai cẩu xoay chịu tải bên YiYUN YD-081

Tai cẩu xoay chịu tải bên, tiếng Anh là Side Pull Swivel Hoist Ring, là phụ kiện tạo điểm nâng có khả năng định hướng theo phương kéo của hệ thống nâng. Sản phẩm YD-081 được mô tả với cấu tạo gồm vòng nâng dạng cung, cụm đế xoay và bu lông ren hệ mét lắp vào lỗ ren trên vật nâng.

Trong thực tế công nghiệp, hướng kéo của dây cẩu không phải lúc nào cũng trùng với trục của điểm nâng. Khi nâng khuôn, cụm máy, thiết bị cơ khí hoặc kết cấu có vị trí gá lắp ở mặt bên, điểm nâng có khả năng xoay và lật có thể hỗ trợ định hướng phụ kiện kết nối theo phương kéo.

Theo catalogue YD-081 do khách hàng cung cấp, dòng sản phẩm có các mã từ YD-081-003 đến YD-081-200, với WLL danh nghĩa từ 0,3 đến 20 tấn. Bảng thông số cũng thể hiện bước ren, kích thước hình học, mô-men siết và khối lượng theo từng mã.

Thông tin nhận diện sản phẩm

Lưu ý: Tài liệu niêm yết đi kèm có tiêu đề “Weld-on Lifting Point”, nhưng bảng thông số mô tả YD-081 sử dụng bu lông ren. Bài viết này phân loại sản phẩm theo cấu tạo bắt bu lông thể hiện trong catalogue, không gọi đây là tai cẩu hàn.

2. Đặc điểm thiết kế của YiYUN YD-081

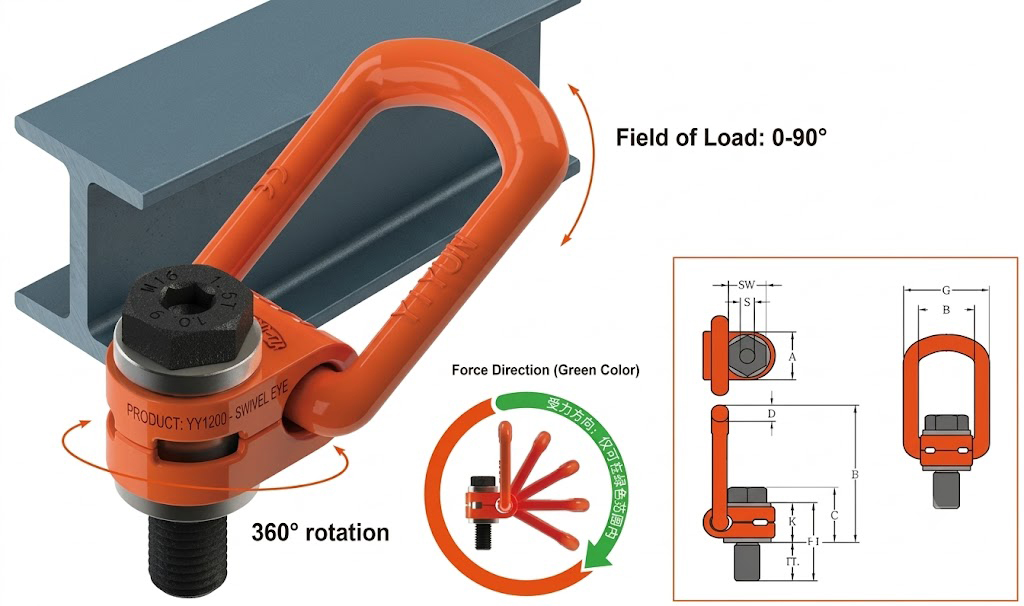

2.1. Cơ cấu xoay 360°

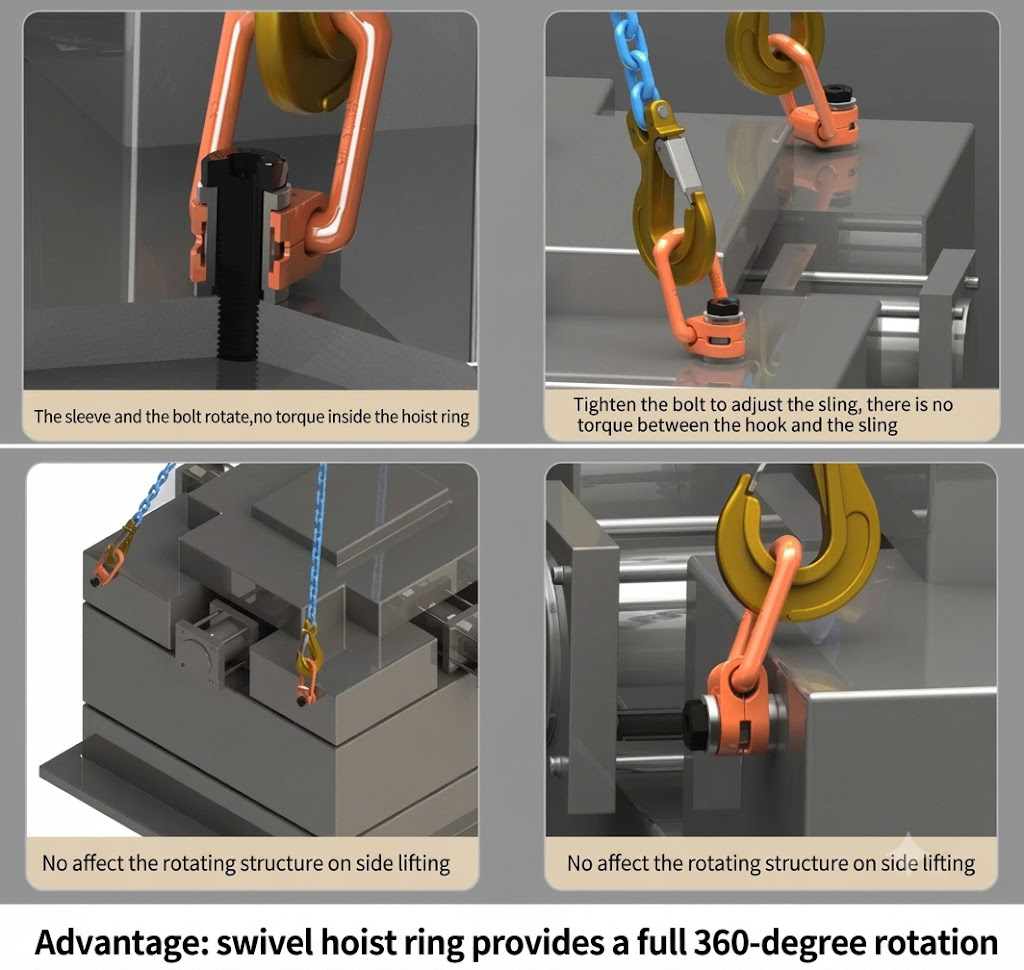

Cơ cấu xoay cho phép vòng nâng quay quanh trục đế, giúp điều chỉnh hướng của vòng khi bố trí sling hoặc phụ kiện nâng tương thích. Đặc điểm này có ý nghĩa khi hướng kéo thay đổi trong quá trình chuẩn bị nâng hoặc khi điểm nâng được lắp ở vị trí hạn chế không gian.

Khả năng xoay 360° không đồng nghĩa sản phẩm có cùng tải trọng cho mọi cấu hình. Người sử dụng phải đối chiếu WLL và bảng tải theo đúng cách bố trí dây cẩu được nhà sản xuất quy định.

2.2. Chức năng lật theo hướng kéo

Mô tả sản phẩm cho biết vòng nâng có thể lật (pivot) để thích ứng với hướng kéo. Tuy nhiên, tài liệu catalogue trước đó thể hiện góc lật 180°, trong khi tài liệu niêm yết mới ghi chức năng lật 90°.

Vì chưa có tài liệu chính thức giải quyết mâu thuẫn này, thông số góc lật cần được ghi là [XÁC NHẬN GÓC LẬT VỚI HÃNG]. Không nên đưa một giá trị duy nhất vào hồ sơ kỹ thuật, báo giá hoặc nội dung quảng cáo như thông số đã xác minh.

2.3. Bu lông ren hệ mét

Bảng catalogue thể hiện các cỡ ren từ M8×1,25-6g đến M48×5,0-6g. Ký hiệu bước ren và dung sai phải được đối chiếu với lỗ ren trên vật nâng.

Việc lựa chọn không chỉ dựa vào đường kính danh nghĩa. Chiều sâu ren hữu dụng, chiều dài phần bu lông ăn khớp, độ bền vật liệu nền, độ phẳng của bề mặt lắp và khả năng chịu tải của kết cấu đều cần được xem xét.

Catalogue có sơ đồ thể hiện thêm các kích thước L1 và EL nhưng không cung cấp đầy đủ giá trị trong bảng thông số. Nếu thiết kế lắp đặt yêu cầu các kích thước này, cần yêu cầu bản vẽ chính thức từ nhà sản xuất.

2.4. Vật liệu và hoàn thiện bề mặt

Mô tả sản phẩm được cung cấp nêu vòng nâng làm từ thép hợp kim rèn, xử lý nhiệt tôi và ram, có lớp sơn phủ dạng powder coating. Đây là thông tin do nguồn mô tả sản phẩm cung cấp, chưa được đối chiếu với chứng từ vật liệu của từng mã hàng.

Nếu dự án yêu cầu chứng nhận vật liệu, chứng nhận xử lý nhiệt hoặc hồ sơ truy xuất nguồn gốc, cần yêu cầu tài liệu tương ứng từ nhà cung cấp. Không suy ra mác thép, độ cứng hoặc khả năng chống ăn mòn cụ thể khi chưa có dữ liệu xác nhận.

2.5. Các tuyên bố về kiểm tra và thử nghiệm

Mô tả tiếng Anh của sản phẩm nêu những nội dung sau:

• Hệ số an toàn 4:1.
• Thử tải từng sản phẩm ở mức 2,5 lần WLL.
• Thử mỏi ở mức 1,5 lần WLL trong 20.000 chu kỳ.
• Kiểm tra nứt bằng phương pháp từ tính (magnaflux).
• Chốt chịu tải được kiểm tra và thử nghiệm riêng từng chiếc.
• Có chứng nhận xử lý nhiệt.

Các nội dung này được ghi nhận là tuyên bố trong mô tả nguồn, chưa phải kết quả đã được kiểm chứng độc lập. Khi mua hàng cho dự án quan trọng, cần yêu cầu hồ sơ thử nghiệm và chứng từ của đúng sản phẩm, lô hàng.

Mô tả cũng đề cập EN 1672 ở một tài liệu và EN 1677-1 ở tài liệu khác. Số hiệu tiêu chuẩn cần được nhà sản xuất xác nhận trước khi sử dụng trong hồ sơ kỹ thuật hoặc hồ sơ dự thầu.

3. Bảng thông số kỹ thuật YiYUN YD-081

Bảng dưới đây được chuẩn hóa từ hình catalogue “Side pull swivel hoist ring product parameter” do khách hàng cung cấp. Đơn vị kích thước là mm, mô-men siết là Nm và khối lượng là kg.

Lưu ý khi sử dụng bảng:

• Các ký hiệu A, B, C, D, E, F, G, H, S và SW được giữ theo bản vẽ catalogue. Cần dùng bản vẽ gốc để xác nhận vị trí đo từng kích thước.
• SW là kích thước khóa theo bảng nguồn; cần đối chiếu bản vẽ khi lựa chọn dụng cụ lắp.
• E được mô tả trong nội dung nguồn là chiều dài phần bu lông ren, nhưng nên xác nhận cách đo trước khi thiết kế lỗ lắp.
• Hai mã YD-081-070 và YD-081-080 cùng sử dụng ren M36 nhưng có WLL lần lượt là 7 và 8 tấn.
• Hai mã YD-081-100 và YD-081-150 cùng sử dụng ren M42 nhưng có WLL lần lượt là 10 và 15 tấn.
• Catalogue khác từng được cung cấp có một số kích thước không trùng với bảng này. Bài viết sử dụng bảng YD-081 có 15 mã làm nguồn số liệu chính; các sai khác cần được hãng xác nhận trước khi phát hành bản vẽ hoặc hướng dẫn lắp đặt.

4. Bảng tải trọng theo kiểu móc và góc dây cẩu

Bảng tải là phần quan trọng khi chọn tai cẩu xoay chịu tải bên. Ngoài WLL danh nghĩa của một điểm nâng, tải cho phép của cả hệ thống phụ thuộc vào số điểm, số nhánh sling, góc dây và sự phân bố tải giữa các điểm.

Catalogue YD-081 có bảng tải cho các cấu hình một nhánh, hai nhánh và ba đến bốn nhánh, với các trường hợp góc 0°, 90°, 0–45°, 45–60° và bố trí không đối xứng. Theo ghi chú trong nguồn, các số liệu thể hiện tổng khối lượng vật nâng tương ứng với kiểu móc, đơn vị tấn.

4.1. Dữ liệu tải theo bảng nguồn

Quan trọng: Bảng trên là bản chép lại dữ liệu từ catalogue, không phải bảng nâng hạ đã được xác minh độc lập. Một số nhãn góc, sơ đồ số nhánh và điều kiện phân bố tải trong ảnh có độ phân giải hạn chế. Cần đối chiếu hình gốc rõ nét với nhà sản xuất trước khi sử dụng các cột này để lập phương án nâng.

4.2. Kiểm tra logic tải trọng

Các số liệu có một số quan hệ nhất quán về mặt số học:

• Với một nhánh, các giá trị 0° và 90° bằng WLL danh nghĩa trong bảng.
• Với hai nhánh ở cột 0°, tổng tải được ghi bằng hai lần WLL.
• Với hai nhánh ở cột 0–45°, tổng tải được ghi xấp xỉ 1,4 lần WLL.
• Với hai nhánh ở cột 45–60°, tổng tải được ghi bằng WLL danh nghĩa.
• Các cột không đối xứng được ghi bằng WLL danh nghĩa trong bảng nguồn.

Tuy nhiên, tính nhất quán số học không chứng minh rằng cách diễn giải góc treo hoặc điều kiện nâng là chính xác. Không được áp dụng hệ số tải chỉ từ các phép nhân này nếu chưa xác nhận cách đo góc, sơ đồ dây treo, giả thiết phân bố tải và hướng lực tác dụng lên từng điểm.

Đặc biệt, với hệ thống ba hoặc bốn nhánh, không nên mặc định tất cả các nhánh cùng chịu tải bằng nhau. Sai lệch trọng tâm, độ dài sling và hình học hệ thống có thể làm thay đổi tải tại từng điểm nâng.

4.3. Những nội dung cần xác nhận trước khi công bố bảng tải

1. Góc 0°, 45° và 60° được đo theo phương nào trên sơ đồ.
2. Các cột “2 nhánh 0°”, “2 nhánh 90°” biểu thị cấu hình nào trong bản vẽ gốc.
3. Ý nghĩa chính xác của các cột “3–4 nhánh” và điều kiện phân bố tải tương ứng.
4. Tải trong bảng là tải tổng của vật nâng hay tải cho phép theo một cấu hình sling được quy định cụ thể.
5. Điều kiện áp dụng WLL ở hướng kéo 90° và góc lật cho phép của vòng.
6. Phiên bản catalogue và mã sản phẩm áp dụng cho bảng tải này.

Cho đến khi các điểm trên được xác nhận, bảng tải chỉ nên được trình bày như dữ liệu tham khảo có nguồn, không dùng thay cho tính toán nâng hạ được phê duyệt.

5. Ứng dụng của tai cẩu xoay YiYUN YD-081

Theo mô tả sản phẩm, YD-081 có thể được xem xét cho các nhóm ứng dụng công nghiệp sau, với điều kiện mã hàng và phương án lắp đặt phù hợp.

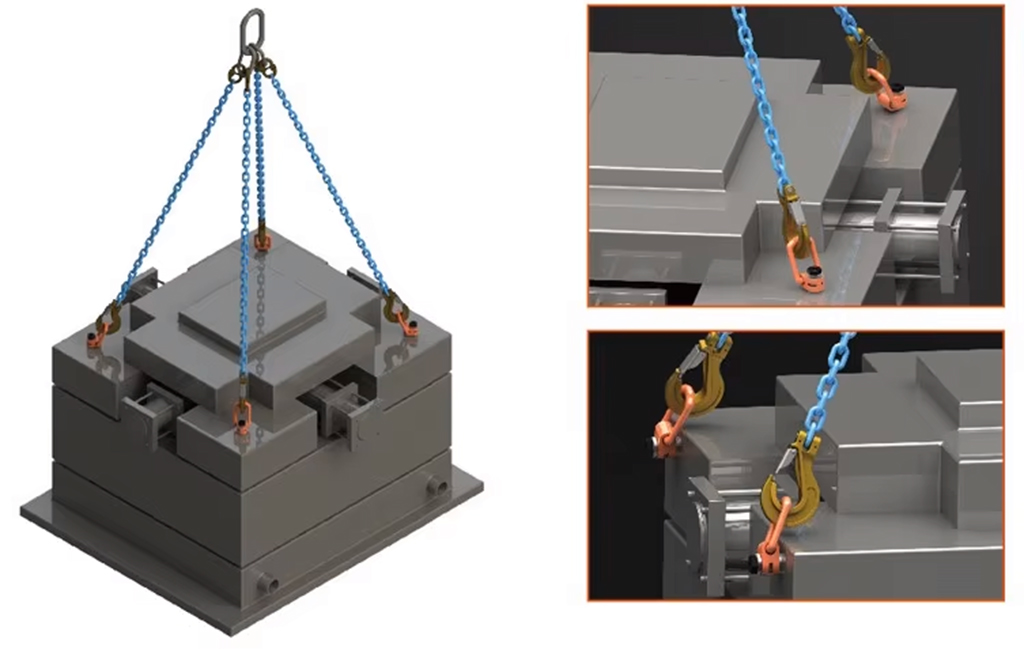

Chế tạo máy và thiết bị công nghiệp: tạo điểm kết nối nâng cho cụm máy, bộ phận cơ khí hoặc thiết bị có vị trí gá lắp được thiết kế cho mục đích nâng.

Khuôn mẫu và đồ gá: hỗ trợ bố trí sling khi di chuyển khuôn, đồ gá hoặc chi tiết có trọng lượng lớn. Việc lựa chọn phải xét đến trọng tâm, vị trí các điểm nâng và khả năng chịu lực của vật liệu nền.

Bảo trì và lắp đặt nhà máy: có thể được cân nhắc trong phương án tháo lắp động cơ, cụm truyền động hoặc thiết bị công nghiệp, khi nhà sản xuất thiết bị cho phép sử dụng điểm nâng ren tương ứng.

Thiết bị nặng và vận tải: hỗ trợ tạo điểm kết nối trong quá trình di chuyển thiết bị hoặc cụm kết cấu, với điều kiện các yếu tố tải động và hướng kéo được tính đến.

Các ngành công nghiệp khác: tài liệu nguồn liệt kê ô tô, xây dựng, giải trí, chế biến thực phẩm, lâm nghiệp, khai khoáng, dầu khí, điện lực, năng lượng gió và dụng cụ khuôn mẫu. Danh sách này phản ánh phạm vi ứng dụng được giới thiệu, không phải xác nhận rằng mọi mã YD-081 đều phù hợp với tất cả môi trường nêu trên.

Không tự ý khoan, taro hoặc lắp tai cẩu lên kết cấu chịu lực nếu chưa được người có chuyên môn phê duyệt. Sức chịu tải của điểm lắp phải được đánh giá cùng với sức chịu tải của chính phụ kiện.

6. Hướng dẫn lựa chọn đúng mã sản phẩm

Bước 1 – Xác định tải trọng và trọng tâm. Thu thập khối lượng vật nâng, vị trí trọng tâm và phương án treo. Xác định tải tác dụng lên từng điểm thay vì chỉ lấy tổng khối lượng chia cho số tai cẩu.

Bước 2 – Kiểm tra ren lắp. Xác nhận đường kính, bước ren, dung sai, chiều sâu ren và chiều dài bu lông phù hợp. Không dùng bu lông ren hệ mét để lắp vào lỗ có bước ren khác.

Bước 3 – Xác định hướng tải. Kiểm tra hướng kéo thực tế, góc sling và khả năng chuyển động của vòng. Đối chiếu sơ đồ tải chính thức của hãng trước khi chọn mã.

Bước 4 – Chọn WLL phù hợp. Chọn theo tải cho phép của cấu hình nâng thực tế, không chỉ theo WLL danh nghĩa. Không sử dụng hệ số an toàn của sản phẩm như phần tải bổ sung có thể khai thác.

Bước 5 – Kiểm tra không gian và phụ kiện. Đối chiếu các kích thước A–H, S, SW và các kích thước bổ sung trên bản vẽ. Đảm bảo móc, ma ní hoặc sling tương thích và không cản trở chuyển động của vòng.

Bước 6 – Xác nhận mô-men siết. Dùng giá trị của đúng mã hàng trong catalogue và hướng dẫn chính thức. Không tự thay đổi mô-men siết theo kinh nghiệm hoặc theo một mã gần tương đương.

Bước 7 – Kiểm tra hồ sơ chất lượng. Nếu dự án yêu cầu, đề nghị cung cấp tài liệu vật liệu, xử lý nhiệt, thử tải, kiểm tra không phá hủy và truy xuất nguồn gốc của đúng mã hàng.

Ví dụ lựa chọn tham khảo

Giả sử tổng khối lượng khuôn cần nâng là 9 tấn. Không thể chỉ dựa vào tổng khối lượng để kết luận phải chọn mã YD-081-100 hoặc YD-081-150. Trước tiên cần xác định tải tại từng điểm, số nhánh sling, góc treo, vị trí trọng tâm và điều kiện áp dụng của bảng tải.

Nếu phương án sử dụng hai nhánh ở góc 45–60°, bảng nguồn ghi tổng tải bằng WLL danh nghĩa. Nhưng vì nhãn sơ đồ và điều kiện áp dụng chưa được xác minh, kết quả này không đủ để phê duyệt phương án nâng. Cần có tính toán và xác nhận kỹ thuật trước khi chọn mã cuối cùng.

7. Lắp đặt, kiểm tra và sử dụng an toàn

Trước khi sử dụng, kiểm tra vòng nâng, đế xoay, bu lông, ren và bề mặt tiếp xúc. Không sử dụng sản phẩm có dấu hiệu nứt, biến dạng, hư hỏng ren hoặc chuyển động bất thường.

Lỗ ren phải đúng quy cách, đủ chiều sâu hữu dụng và nằm trên kết cấu có khả năng chịu tải. Đế cần tiếp xúc đúng với bề mặt lắp theo hướng dẫn của nhà sản xuất. Mô-men siết phải lấy từ tài liệu đúng mã, không dùng giá trị ước lượng.

Trong quá trình nâng, không vượt WLL được xác nhận, không để phụ kiện bị kẹt và không cho người đứng dưới vật đang treo. Không tự ý hàn, mài, gia công hoặc thay đổi cấu tạo sản phẩm. Khi có dấu hiệu bất thường, ngừng sử dụng và chuyển cho người có thẩm quyền đánh giá.

Việc kiểm tra định kỳ cần tuân thủ hướng dẫn của nhà sản xuất và quy trình an toàn tại cơ sở. Nội dung trên không thay thế phương án nâng, đánh giá rủi ro hoặc hướng dẫn vận hành được phê duyệt.

8. Câu hỏi thường gặp về YiYUN YD-081

Tai cẩu xoay chịu tải bên YiYUN YD-081 là gì?

Đây là điểm nâng sử dụng bu lông ren hệ mét, có vòng nâng xoay để hỗ trợ định hướng theo phương kéo. Sản phẩm được giới thiệu cho các ứng dụng nâng có tải bên; điều kiện tải cụ thể phải theo catalogue và hướng dẫn của hãng.

Dòng YD-081 có những kích thước và tải trọng nào?

Bảng catalogue được cung cấp có 15 mã, ren M8–M48 và WLL danh nghĩa từ 0,3 đến 20 tấn. Hai mã cùng cỡ ren có thể có WLL khác nhau, chẳng hạn M36 và M42.

Vòng nâng có thể xoay và lật bao nhiêu độ?

Khả năng xoay 360° được ghi trong catalogue. Góc lật có mâu thuẫn giữa các tài liệu: 90° và 180°. Cần xác nhận với nhà sản xuất trước khi công bố góc lật chính thức.

WLL có giống nhau ở mọi hướng kéo không?

Không nên mặc định như vậy. Bảng nguồn thể hiện tải theo kiểu móc và góc treo, nhưng cần xác nhận sơ đồ và điều kiện áp dụng trước khi dùng làm căn cứ nâng. Tải trọng cho phép phụ thuộc vào cấu hình thực tế.

Hệ số an toàn và thử nghiệm của YD-081 là gì?

Mô tả sản phẩm nêu hệ số an toàn 4:1, thử tải từng chiếc ở 2,5 lần WLL, thử mỏi 20.000 chu kỳ ở 1,5 lần WLL và kiểm tra nứt bằng phương pháp từ tính. Các tuyên bố này cần được xác minh bằng hồ sơ tương ứng với sản phẩm và lô hàng.

YD-081 có phải loại tai cẩu hàn không?

Bảng thông số được cung cấp mô tả sản phẩm có bu lông ren hệ mét để lắp vào lỗ ren. Dù một tiêu đề niêm yết dùng từ “Weld-on Lifting Point”, không nên phân loại YD-081 trong bài này là tai cẩu hàn nếu chưa có tài liệu chính thức chứng minh đó là một phiên bản khác.

Tiêu chuẩn áp dụng là EN 1677-1 hay EN 1672?

Các tài liệu hiện có ghi hai số hiệu khác nhau. Chưa đủ căn cứ để xác định số hiệu chính xác hoặc xác nhận sản phẩm phù hợp tiêu chuẩn nào. Cần yêu cầu hãng cung cấp tài liệu chính thức trước khi công bố.

Làm thế nào để chọn đúng mã YD-081?

Cần xác định tải trọng trên từng điểm, kiểu móc, góc dây, quy cách ren, chiều sâu lỗ ren và không gian lắp đặt. Sau đó đối chiếu bảng thông số và bảng tải đã được xác nhận. Không lựa chọn chỉ dựa trên đường kính ren hoặc tổng khối lượng vật nâng.
