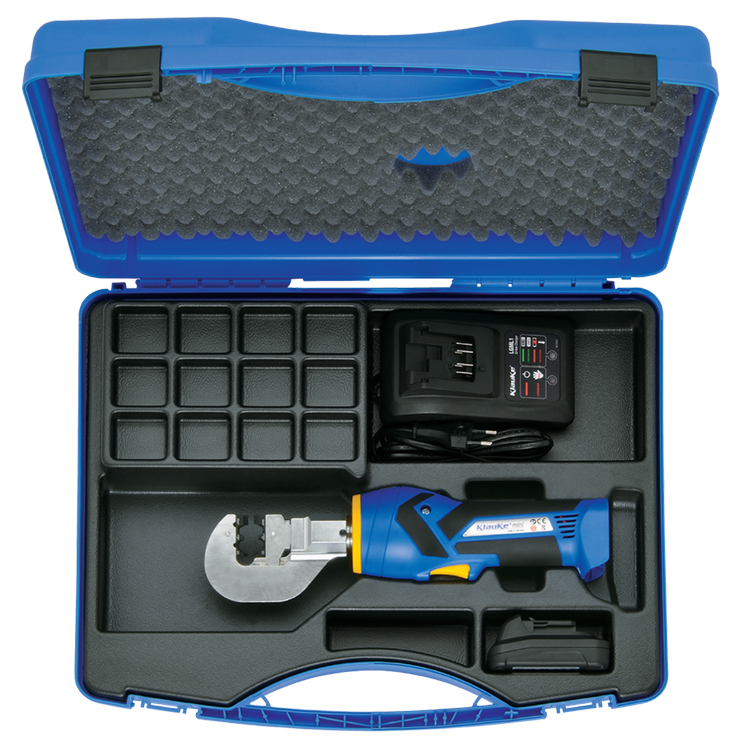

Klauke EK15/50 là kìm bấm cos thủy lực chạy pin Li-Ion 10,8V (1,5Ah), lực ép 13kN, bấm đầu cốt và đầu nối từ 0,14mm² đến 50mm². Máy có đầu hở (open head) xoay được, hành trình 9mm, chu kỳ bấm khoảng 2 giây và nặng 1,5kg gồm pin. Ngàm bấm được dẫn hướng song song (parallel guided) để mối bấm đạt chất lượng tối ưu. Mỗi lần sạc, máy bấm được khoảng 230 mối với cốt Cu 10mm².
| Hạng mục | Thông tin |
|---|---|
| Hãng | Klauke |
| Model | EK15/50 |
| Loại | Kìm bấm cos thủy lực chạy pin |
| Lực ép | 13kN |
| Hành trình | 9mm |
| Dải bấm | 0,14 – 50mm² |
| Chu kỳ bấm | Khoảng 2 giây |
| Số lần bấm mỗi lần sạc | Khoảng 230 (Cu 10mm²) |
| Pin | 10,8V, 1,5Ah, Li-Ion |
| Thời gian sạc | Khoảng 40 phút |
| Trọng lượng (gồm pin) | 1,5kg |
| Kiểu đầu | Đầu hở, xoay được |
Klauke EK15/50 là dụng cụ bấm đầu cốt thủy lực chạy pin dành cho dây điện cỡ nhỏ đến trung bình. Tên model gợi ý thông số chính: lực ép khoảng 13kN, dải bấm đến 50mm². Máy dùng hệ ngàm thay thế series 50 của Klauke, nên một thân máy có thể bấm nhiều loại đầu cốt khác nhau chỉ bằng cách đổi ngàm.
Điểm đáng chú ý là ngàm dẫn hướng song song. Hai nửa ngàm khép lại đồng đều trên toàn bộ chiều dài vùng bấm, giúp lực phân bố đều lên đầu cốt. Đây là yếu tố quan trọng cho chất lượng mối nối, đặc biệt với đầu cốt nhỏ như cos ống hay cốt pin, nơi chỉ lệch nhẹ cũng có thể làm mối bấm kém.
Thân máy nặng 1,5kg, đầu bền chắc cho tuổi thọ dài, và pin Li-Ion 10,8V có hiển thị mức sạc. Máy phù hợp với thợ điện, xưởng tủ điện và đội bảo trì cần dụng cụ chạy pin gọn nhẹ thay cho kìm bấm tay.
Theo hãng, EK15/50 phù hợp để bấm tối ưu nhờ ngàm dẫn hướng song song. Khi ngàm khép đều, đầu cốt được nén đồng nhất, giảm nguy cơ mối bấm lệch, biến dạng không đều hoặc kẹt dây.
Máy có đầu hở (open head) và có thể xoay (rotatable). Đầu hở giúp bạn đặt đầu cốt vào vùng bấm dễ dàng, kể cả khi dây đã gắn sẵn vào thiết bị. Đầu xoay giúp chọn góc làm việc thuận tiện trong tủ điện, hộp nối hoặc nơi không gian hẹp, nên bạn không phải vặn cổ tay hay đổi tư thế.
Mọi chức năng được điều khiển bằng một nút duy nhất. Người mới nhanh làm quen, ít nhầm thao tác, phù hợp khi nhiều thợ dùng chung một máy.
Vỏ máy nhựa hai thành phần theo thiết kế công thái học, có lớp lót mềm. Máy cầm êm tay, chống trơn và giảm mỏi khi bấm nhiều mối liên tiếp. Bạn có thể dùng một tay giữ dây và tay còn lại thao tác máy.
Khi chu trình bấm xong, đầu bấm tự động rút về. Bạn không cần nhấn thêm nút hay nhả bằng tay, nên thao tác liền mạch và an toàn hơn.
Đèn LED báo bảo dưỡng giúp bạn biết khi nào cần đưa máy đi kiểm tra theo khuyến nghị của hãng, không phải tự đếm số lần bấm.
Tài liệu của hãng nhấn mạnh đầu máy chắc chắn cho tuổi thọ dài, đồng thời trọng lượng thấp giúp thao tác không tốn sức. Máy nặng 1,5kg gồm pin.
Pin Li-Ion 10,8V, dung lượng 1,5Ah, có đèn hiển thị trạng thái sạc. Thời gian sạc khoảng 40 phút. Với khoảng 230 mối bấm mỗi lần sạc (Cu 10mm²), nên chuẩn bị thêm pin dự phòng nếu bấm khối lượng lớn. [Bổ sung: thông tin pin dự phòng nếu bạn có bán.]
| Thông số | Giá trị |
|---|---|
| Lực ép | 13kN |
| Hành trình | 9mm |
| Dải bấm | 0,14 – 50mm² |
| Chu kỳ bấm | Khoảng 2 giây |
| Số lần bấm mỗi lần sạc | Khoảng 230 (Cu 10mm²) |
| Điện áp pin | 10,8V |
| Dung lượng pin | 1,5Ah, Li-Ion |
| Thời gian sạc | Khoảng 40 phút |
| Trọng lượng (gồm pin) | 1,5kg |
| Nhiệt độ môi trường làm việc | -10°C đến +40°C |
Lưu ý về số lần bấm: con số khoảng 230 mối được đo với đầu cốt Cu 10mm². Với tiết diện lớn hơn, số mối bấm mỗi lần sạc sẽ ít hơn.
[Bổ sung: danh sách phụ kiện đi kèm (pin, bộ sạc, vali, ngàm kèm theo) theo thông tin của nhà cung cấp. Tài liệu hãng cung cấp không nêu rõ mục này.]
Vì máy dùng hệ ngàm series 50, bạn nên xác định loại đầu cốt cần bấm và đặt đúng ngàm tương ứng (xem bảng dưới). [Bổ sung: tình trạng sẵn hàng của từng loại ngàm.]
Một thân máy EK15/50, nhiều loại ngàm. Bạn chọn ngàm theo loại đầu cốt và tiết diện dây.
| Loại đầu cốt | Dải tiết diện | Ngàm phù hợp |
|---|---|---|
| Đầu cốt ống và đầu nối ống Cu, kiểu tiêu chuẩn | 0,75 – 10mm² | Ngàm R 50 (bấm dập điểm, indent) |
| Đầu cốt ống và đầu nối ống Cu, kiểu tiêu chuẩn | 6 – 25mm² | Ngàm R 50 (bấm lục giác) |
| Đầu cốt ống và đầu nối ống Cu cho dây đặc | 1,5 – 10mm² | Ngàm M 50 |
| Loại đầu cốt | Dải tiết diện | Ngàm phù hợp |
|---|---|---|
| Đầu cốt ép (DIN 46235) và đầu nối (DIN 46267, phần 1) | 6 – 25mm² | Ngàm D 50 |
| Đầu cốt không hàn (DIN 46234), cốt pin (DIN 46230), đầu nối (DIN 46341), Cu | 0,5 – 10mm² | Ngàm Q 50 |
| Loại | Dải tiết diện | Ngàm phù hợp |
|---|---|---|
| Đầu cos ống / đầu bít cáp | 0,14 – 50mm² | Ngàm AE 50 |
Ngàm AE 50 bấm đầu cos ống trên toàn bộ dải 0,14–50mm², rất hữu ích cho thợ tủ điện và đấu nối dây mềm.
| Loại | Dải tiết diện | Ngàm phù hợp |
|---|---|---|
| Đầu nối cách điện, bấm đơn | 0,5 – 16mm² | Ngàm IS 50 (bấm đơn) |
| Đầu nối cách điện, bấm kép | 0,5 – 16mm² | Ngàm IS 50 (bấm kép) |
| Đầu cắm (receptacle) không cách điện | 0,25 – 6mm² | Ngàm CR 50 |
| Đầu cắm chân và ống bọc chống nhiễu, đầu BNC cho cáp đồng trục RG 58, 59, 60, 71 | – | Ngàm BNC 50 |
| Đầu nối chân tiện, đầu cắm chân | 0,1 – 4mm² | Ngàm SB 50 |
Mẹo chọn ngàm: xác định rõ loại đầu cốt (bọc nhựa hay không, theo tiêu chuẩn DIN hay loại thương mại) và tiết diện dây trước khi đặt hàng. Mỗi ngàm có biên dạng bấm riêng, và dùng sai ngàm có thể làm mối nối không đạt yêu cầu.
Từ dây điều khiển 0,14mm² đến dây động lực 50mm², máy xử lý nhiều loại đầu cos ống và cốt pin trong cùng một tủ. Đầu hở xoay được thuận tiện cho thao tác trong không gian hẹp.
Chu kỳ khoảng 2 giây và ngàm dẫn hướng song song giúp duy trì năng suất cùng chất lượng mối bấm đồng đều.
Máy chạy pin, không cần dây nguồn, nhẹ (1,5kg), phù hợp thi công ngoài hiện trường, nơi chưa có nguồn điện ổn định.
Hệ ngàm series 50 cho phép xử lý nhiều loại đầu cốt, và ngàm BNC 50 hỗ trợ đầu BNC cho cáp đồng trục.
Thợ bảo trì thường bấm đa dạng loại cốt với số lượng không lớn nhưng yêu cầu chất lượng cao. Một thân máy cùng bộ ngàm series 50 giúp giảm số dụng cụ phải mang theo.
Quy trình dưới đây chỉ mang tính tham khảo. Hãy đọc kỹ hướng dẫn sử dụng chính thức của Klauke trước khi vận hành.
Một số lưu ý:
Ba model cùng dùng pin Li-Ion 10,8V nhưng phục vụ nhu cầu khác nhau:
| Tiêu chí | EK15/50 | EK-50-ML | EK 30 ID ML |
|---|---|---|---|
| Nguyên lý | Thủy lực | Điện cơ | Thủy lực |
| Lực ép | 13kN | 15kN | 30kN |
| Dải bấm | 0,14 – 50mm² | 0,14 – 50mm² | 6 – 120mm² |
| Cách đổi loại đầu cốt | Thay ngàm series 50 | Thay ngàm series 50 | Bấm dập điểm, không thay ngàm |
| Kiểu đầu | Hở, xoay được | Thân thẳng "In-line", móc treo | Kín nắp lật, xoay được |
| Chu kỳ bấm | Khoảng 2 giây | < 1,5 giây | 2,5 – 5 giây |
| Số mối bấm mỗi lần sạc | Khoảng 230 (Cu 10mm²) | Khoảng 300 (Cu 10mm²) | Chưa nêu trong tài liệu |
| Pin | 1,5Ah | 1,5Ah | 2,5Ah |
| Trọng lượng (gồm pin) | 1,5kg | 0,96kg | 1,95kg |
Nói gọn lại: EK15/50 và EK-50-ML cùng dải 0,14–50mm² và cùng hệ ngàm series 50. EK-50-ML nhẹ hơn, nhanh hơn và bấm được nhiều mối hơn mỗi lần sạc, còn EK15/50 có đầu hở xoay được và ngàm dẫn hướng song song. Nếu cần bấm cáp lớn đến 120mm² mà không đổi ngàm, hãy xem EK 30 ID ML.
Klauke EK15/50 bấm được dây cỡ nào?
Từ 0,14mm² đến 50mm². Dải cụ thể phụ thuộc loại đầu cốt và ngàm sử dụng.
Lực ép của máy là bao nhiêu?
13kN.
EK15/50 bấm được cos pin, cos ống, cos bọc nhựa không?
Được, nhưng cần ngàm tương ứng: cos ống dùng ngàm AE 50, cốt pin và cốt không hàn theo DIN dùng ngàm Q 50, đầu nối cách điện dùng ngàm IS 50.
Một lần sạc bấm được bao nhiêu mối?
Khoảng 230 mối với đầu cốt Cu 10mm². Với tiết diện lớn hơn, số mối sẽ ít hơn.
Sạc pin mất bao lâu?
Khoảng 40 phút.
Máy nặng bao nhiêu?
1,5kg, đã gồm pin.
Mỗi lần bấm mất bao lâu?
Khoảng 2 giây.
Đầu máy có xoay được không?
Có. Máy có đầu hở và đầu xoay được.
Ngàm dẫn hướng song song có lợi gì?
Ngàm khép đều trên toàn vùng bấm nên lực nén phân bố đồng nhất lên đầu cốt, giúp mối bấm đạt chất lượng tối ưu.
Có dùng được ngàm của hãng khác không?
Máy dùng ngàm thay thế series 50 của Klauke. Hãy dùng đúng ngàm series 50 để đảm bảo chất lượng mối bấm và an toàn.
Nhiệt độ môi trường cho phép là bao nhiêu?
-10°C đến +40°C.
EK15/50 khác EK-50-ML ở điểm nào?
Cùng dải 0,14–50mm² và cùng ngàm series 50. EK15/50 là máy thủy lực, lực ép 13kN, nặng 1,5kg, đầu hở xoay được. EK-50-ML là máy điện cơ, lực ép 15kN, nặng 0,96kg, bấm khoảng 300 mối mỗi lần sạc.
Bảo hành bao lâu?
[Bổ sung chính sách bảo hành tại Việt Nam.]
Klauke EK15/50 là kìm bấm cos thủy lực chạy pin, lực ép 13kN, dải bấm 0,14–50mm², nặng 1,5kg, với ngàm dẫn hướng song song và đầu hở xoay được. Máy điều khiển bằng một nút, tự động rút đầu khi xong và có đèn LED báo bảo dưỡng. Nhờ hệ ngàm series 50, bạn dùng một thân máy cho nhiều loại đầu cốt, từ cos ống, cốt pin đến đầu nối cách điện. Với thợ điện, xưởng tủ điện và đội bảo trì cần mối bấm đồng đều và ít mỏi tay, đây là lựa chọn đáng cân nhắc.
| Thông số | Giá trị |
|---|---|
| Lực ép | 13kN |
| Hành trình | 9mm |
| Dải bấm | 0,14 – 50mm² |
| Chu kỳ bấm | Khoảng 2 giây |
| Số lần bấm mỗi lần sạc | Khoảng 230 (Cu 10mm²) |
| Điện áp pin | 10,8V |
| Dung lượng pin | 1,5Ah, Li-Ion |
| Thời gian sạc | Khoảng 40 phút |
| Trọng lượng (gồm pin) | 1,5kg |
| Nhiệt độ môi trường làm việc | -10°C đến +40°C |
