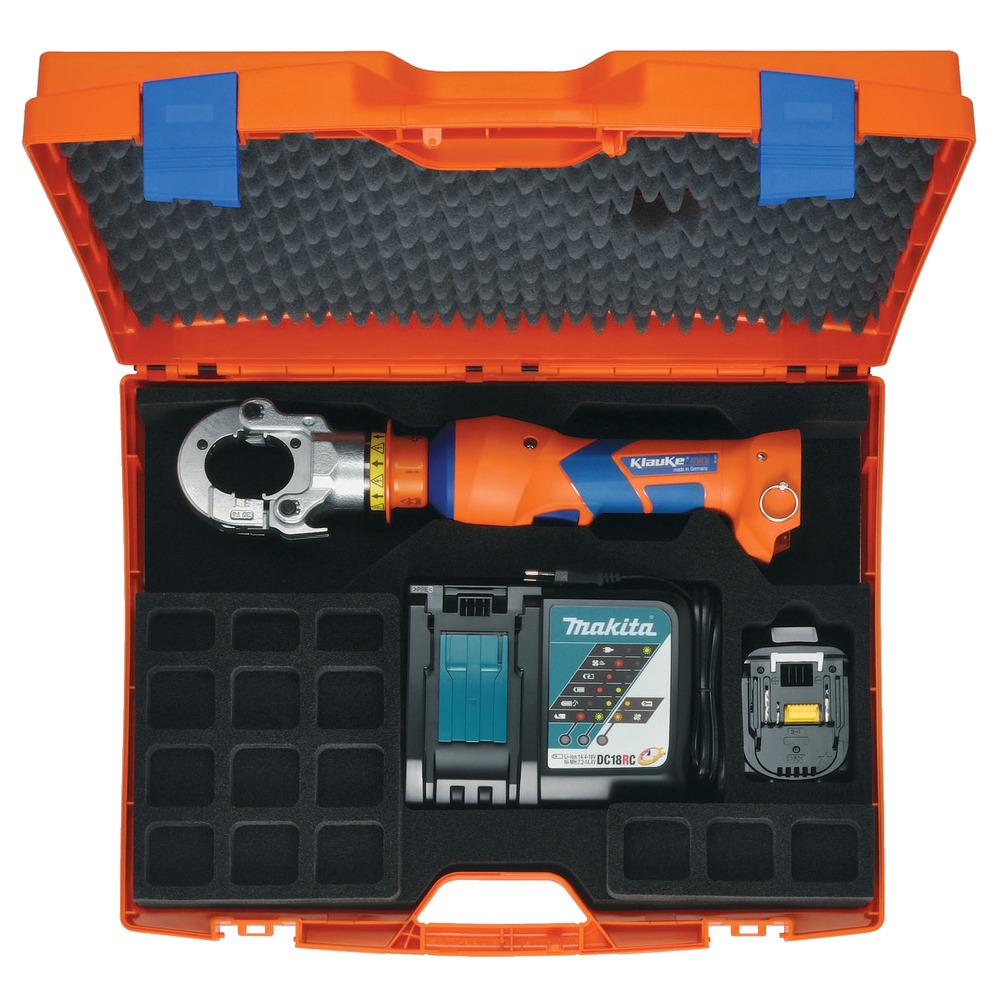

Klauke EKM 60/22 IS ISM VDE là kìm ép cos thủy lực chạy pin, lực ép 60 kN, phạm vi 6–300 mm², vỏ cam Signal Orange, cách điện và chứng nhận VDE đến 1000 V. Nặng 3,1 kg, dùng khuôn dòng 22, có bản pin Bosch hoặc Makita.
Klauke ORANGE - Safety is a choice we make.
Klauke EKM 60/22 IS ISM VDE là gì? Đây là dụng cụ ép cos thủy lực chạy pin của Klauke với lực ép 60 kN (khoảng 6 tấn lực), hành trình 17,5 mm, phạm vi ép 6 đến 300 mm². Máy nặng chỉ 3,1 kg kể cả pin, có vỏ màu cam Signal Orange, được cách điện và chứng nhận VDE đến 1000 V.
Dùng với khuôn nào? Khuôn ép thay thế dòng 22, ép kiểu hẹp (narrow crimping).
Điểm khác biệt: Cách điện VDE 1000 V cho các công việc gần phần có thể mang điện, đầu kín có chốt khóa xoay được và mở nắp lật, cảnh báo lỗi bằng tín hiệu hình ảnh và âm thanh, chức năng ARS khi ép nhiều điểm, màn hình tích hợp và đọc dữ liệu qua Bluetooth. Có hai lựa chọn hệ pin: Bosch hoặc Makita.
Ép cos tiết diện lớn là công đoạn quyết định chất lượng mối nối điện. Mối ép kém làm tăng điện trở tiếp xúc, sinh nhiệt, và là nguyên nhân phổ biến của sự cố tại tủ điện, trạm biến áp. Các phương pháp thủ công như kìm ép cơ khí hay kìm thủy lực bơm tay gặp nhiều hạn chế:
Dụng cụ ép chạy pin như EKM 60/22 IS ISM VDE tạo lực ép bằng thủy lực, tự động hoàn tất chu kỳ và báo lỗi khi có bất thường. Với phiên bản cách điện VDE, máy còn đáp ứng yêu cầu an toàn điện cao hơn ở những môi trường làm việc gần phần mang điện.
| Thông số | Bản Bosch | Bản Makita |
|---|---|---|
| Lực ép | 60 kN | 60 kN |
| Hành trình | 17,5 mm | 17,5 mm |
| Phạm vi ép | 6 – 300 mm² | 6 – 300 mm² |
| Chu kỳ ép | 2 s (với ARS) đến 5 s (tùy tiết diện) | 2 s (với ARS) đến 5 s (tùy tiết diện) |
| Số lần ép mỗi lần sạc | Chưa có dữ liệu trong nguồn | Khoảng 150 – 200 lần ở 150 mm² Cu DIN |
| Điện áp pin | Chưa có dữ liệu trong nguồn | 18 V |
| Dung lượng pin | Chưa có dữ liệu trong nguồn | 1,5 Ah, Li-Ion |
| Thời gian sạc | 15 phút | 15 phút |
| Trọng lượng gồm pin | 3,1 kg | 3,1 kg |
| Nhiệt độ làm việc | -10 °C đến +40 °C | -10 °C đến +40 °C |
Lưu ý: Klauke có thể cải tiến, thay đổi thông số hoặc ngừng một số model mà không cần thông báo trước. Hãy xác nhận thông số mới nhất, nhất là dung lượng pin và số lần ép của bản Bosch, với nhà phân phối chính hãng trước khi đặt hàng.
60 kN tương đương khoảng 6 tấn lực lên khuôn ép. Với hành trình 17,5 mm và phạm vi ép từ 6 đến 300 mm², máy bao phủ dải tiết diện rộng, từ cáp nhỏ đến cáp lực cỡ lớn dùng phổ biến trong hạ thế và công nghiệp.
Một dụng cụ có phạm vi rộng giúp đội thi công giảm số lượng thiết bị phải mang theo. Thay vì chuyển đổi giữa nhiều loại kìm cho các cỡ cáp khác nhau, người dùng chỉ cần đổi khuôn ép phù hợp từng tiết diện.
Về hiệu suất, chu kỳ ép từ 2 giây (khi dùng ARS) đến 5 giây tùy tiết diện. Với bản Makita, nhà sản xuất nêu khoảng 150 đến 200 lần ép mỗi lần sạc ở cáp đồng 150 mm² theo DIN, tạo ra một mốc tham chiếu thực tế để lên kế hoạch pin cho ca làm việc.
Đây là điểm khác biệt chính của phiên bản này.
Lưu ý an toàn quan trọng: chứng nhận cách điện là lớp bảo vệ bổ sung, không thay thế quy trình an toàn điện. Việc có được phép làm việc khi có điện hay không do quy định pháp luật, tiêu chuẩn nội bộ của đơn vị và đánh giá rủi ro tại hiện trường quyết định. Mặc định vẫn là cắt điện, cách ly, khóa treo biển và kiểm tra không còn điện trước khi thao tác. Dụng cụ cách điện cần được kiểm tra vỏ, không nứt, không hư hại lớp cách điện trước mỗi lần dùng. Nếu vỏ bị hỏng, ngừng sử dụng và đưa đi kiểm tra.
Máy dùng đầu kín có chốt khóa (bolt interlock), xoay được và mở dạng nắp lật (flip top):
Máy sử dụng khuôn ép thay thế dòng 22, ép kiểu hẹp (narrow crimping). Ép kiểu hẹp phù hợp khi các đầu cos đặt sát nhau, ví dụ trong thanh cái, tủ phân phối có khoảng cách nhỏ, nơi khuôn ép rộng không thao tác được.
Cần lưu ý:
Chất lượng mối ép là yếu tố khó kiểm tra bằng mắt thường. Máy hỗ trợ bằng ba cơ chế:
Cách làm này giảm sai sót chủ quan, rất quan trọng khi mối ép nằm trong tủ kín và rất khó kiểm tra lại.
Máy có màn hình tích hợp hiển thị dữ liệu dụng cụ ngay trên thân máy, cùng hiển thị mức pin và cảnh báo bảo dưỡng để luôn sẵn sàng làm việc. Toàn bộ dữ liệu có thể đọc dễ dàng qua Bluetooth.
Lợi ích cho doanh nghiệp:
Hãy hỏi nhà phân phối về ứng dụng cụ thể dùng để đọc dữ liệu và các thông tin dụng cụ có thể truy xuất.
Cả hai bản đều có thời gian sạc chỉ 15 phút và cùng trọng lượng 3,1 kg, nên việc chọn hệ pin chủ yếu dựa vào hệ sinh thái pin đội thi công đang dùng:
Với thời gian sạc 15 phút, chỉ cần một pin dự phòng đã sạc là có thể làm việc liên tục cả ngày. Dùng chung pin với dụng cụ khác giúp giảm chi phí và đơn giản hóa quản lý thiết bị.
| Tiêu chí | Klauke EKM 60/22 IS ISM VDE | Kìm ép thủy lực bơm tay | Kìm ép cơ khí |
|---|---|---|---|
| Nguồn lực | Pin 18 V | Sức người | Sức người |
| Phạm vi ép | 6 – 300 mm² | Tùy model | Thường dải nhỏ |
| Lực ép | 60 kN | Tùy model | Thấp |
| Cách điện VDE 1000 V | Có | Tùy model | Tùy model |
| Báo lỗi hình ảnh, âm thanh | Có | Không | Không |
| Dữ liệu qua Bluetooth | Có | Không | Không |
| Trọng lượng | 3,1 kg gồm pin | Tùy model | Nhẹ |
| Chi phí đầu tư | Cao hơn | Trung bình | Thấp |
Luôn đối chiếu với hướng dẫn chính hãng của Klauke. Các nguyên tắc chung:
Klauke EKM 60/22 IS ISM VDE là loại dụng cụ gì?
Là kìm ép cos thủy lực chạy pin, lực ép 60 kN, phạm vi 6 – 300 mm², cách điện và chứng nhận VDE đến 1000 V.
Phạm vi ép của máy là bao nhiêu?
Từ 6 đến 300 mm².
Lực ép và hành trình là bao nhiêu?
Lực ép 60 kN (khoảng 6 tấn lực), hành trình 17,5 mm.
Máy dùng khuôn ép loại nào?
Khuôn ép thay thế dòng 22, ép kiểu hẹp.
Chứng nhận VDE 1000 V có nghĩa là có thể làm việc khi còn điện không?
Theo nhà sản xuất, máy được cách điện và chứng nhận VDE đến 1000 V để tăng an toàn khi làm việc trên bộ phận có khả năng mang điện. Việc có được phép làm việc khi còn điện hay không phụ thuộc quy định pháp luật và quy trình của đơn vị bạn. Mặc định luôn là cắt điện và kiểm tra không còn điện.
Máy nặng bao nhiêu?
3,1 kg gồm pin, ở cả hai phiên bản Bosch và Makita.
Mỗi chu kỳ ép mất bao lâu?
Từ khoảng 2 giây (khi dùng ARS) đến 5 giây, tùy tiết diện ép.
Một lần sạc ép được bao nhiêu lần?
Với bản Makita, khoảng 150 đến 200 lần ép ở 150 mm² Cu DIN. Với bản Bosch, hãy xác nhận với nhà phân phối.
Thời gian sạc pin là bao lâu?
15 phút, ở cả hai hệ pin.
Máy báo lỗi như thế nào?
Bằng tín hiệu hình ảnh và âm thanh khi quy trình ép gặp lỗi.
ARS là gì?
Automatic Retract Stop, chức năng hỗ trợ kiểm soát vị trí khi ép nhiều điểm trên cùng một đầu cos, giúp rút ngắn chu kỳ.
Máy có kết nối được không?
Có. Dữ liệu dụng cụ đọc được qua Bluetooth, kèm màn hình tích hợp trên thân máy.
Nhiệt độ làm việc cho phép là bao nhiêu?
-10 °C đến +40 °C.
Klauke EKM 60/22 IS ISM VDE kết hợp lực ép 60 kN, phạm vi 6 – 300 mm², trọng lượng chỉ 3,1 kg và lớp cách điện VDE 1000 V trong vỏ cam dễ nhận biết. Đầu kín có chốt khóa xoay được, khuôn dòng 22 ép hẹp, tín hiệu báo lỗi, ARS, màn hình và Bluetooth giúp mối ép nhanh, nhất quán và dễ kiểm soát chất lượng. Pin sạc chỉ 15 phút, có hai lựa chọn Bosch hoặc Makita.
Để được tư vấn cấu hình, bộ khuôn ép phù hợp và báo giá, hãy liên hệ nhà phân phối chính hãng Klauke tại khu vực của bạn.
| Thông số | Bản Bosch | Bản Makita |
|---|---|---|
| Lực ép | 60 kN | 60 kN |
| Hành trình | 17,5 mm | 17,5 mm |
| Phạm vi ép | 6 – 300 mm² | 6 – 300 mm² |
| Chu kỳ ép | 2 s (với ARS) đến 5 s (tùy tiết diện) | 2 s (với ARS) đến 5 s (tùy tiết diện) |
| Số lần ép mỗi lần sạc | Chưa có dữ liệu trong nguồn | Khoảng 150 – 200 lần ở 150 mm² Cu DIN |
| Điện áp pin | Chưa có dữ liệu trong nguồn | 18 V |
| Dung lượng pin | Chưa có dữ liệu trong nguồn | 1,5 Ah, Li-Ion |
| Thời gian sạc | 15 phút | 15 phút |
| Trọng lượng gồm pin | 3,1 kg | 3,1 kg |
| Nhiệt độ làm việc | -10 °C đến +40 °C | -10 °C đến +40 °C |
