Klauke EK120/32: kìm bấm cos dùng pin 18V, lực ép 120kN, bấm 16–400mm², đầu hở xoay được, ARS, Klauke Link, pin Bosch/Makita. Xem thông số, báo giá.

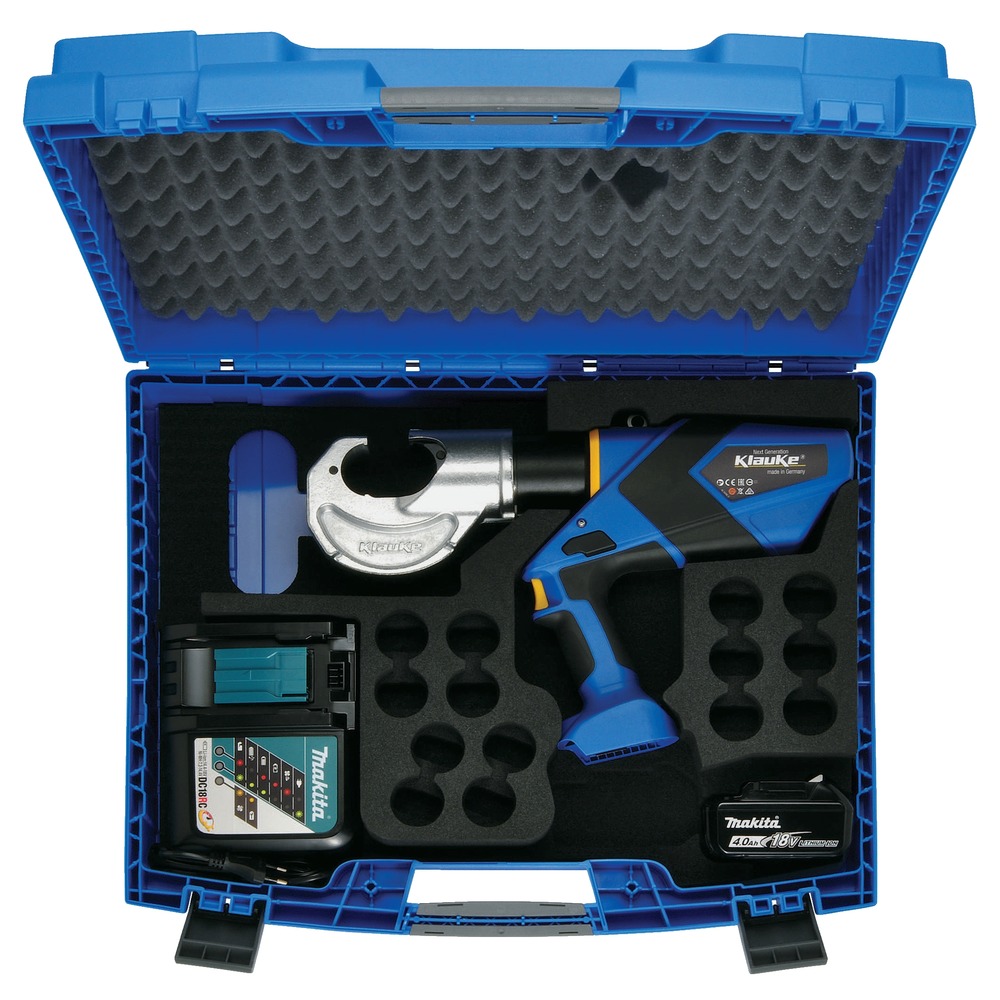

Klauke EK120/32 là kìm bấm cos thủy lực chạy pin Li-Ion 18V (5,0Ah), lực ép 120kN, bấm đầu cốt và đầu nối từ 16mm² đến 400mm². Máy có đầu hở xoay được, hành trình 32mm, hệ thủy lực 2 tầng (tiến nhanh và ép lực), ARS, Bluetooth với ứng dụng Klauke Link, nặng 6,8kg gồm pin. Chu kỳ bấm 7–8 giây, thời gian sạc khoảng 45 phút, dùng hệ ngàm thay thế series 13. Có hai lựa chọn hệ pin: Bosch hoặc Makita.
| Hạng mục | Thông tin |
|---|---|
| Hãng | Klauke |
| Model | EK120/32 (mã EK12032CFB, EK12032CFM) |
| Loại | Kìm bấm cos thủy lực chạy pin |
| Lực ép | 120kN |
| Hành trình | 32mm |
| Dải bấm | 16 – 400mm² |
| Chu kỳ bấm | 7 – 8 giây |
| Pin | 18V, 5,0Ah, Li-Ion (Bosch hoặc Makita) |
| Thời gian sạc | Khoảng 45 phút |
| Trọng lượng (gồm pin) | 6,8kg |
| Kiểu đầu | Hở, xoay được |
| Ngàm bấm | Series 13 |
| Kết nối | Bluetooth, ứng dụng Klauke Link |
Klauke EK120/32 là dụng cụ bấm đầu cốt thủy lực chạy pin dành cho cáp tiết diện rất lớn, đến 400mm². Với lực ép 120kN, đây là model có lực ép lớn nhất trong các dòng chạy pin mà chúng ta đã viết. Máy nặng 6,8kg gồm pin, nhẹ hơn một chút so với EK 120 ID (7,0kg), và chu kỳ bấm 7–8 giây nhanh hơn so với 10–11 giây của EK 120 ID.
Theo hãng, nhờ bấm rộng (wide crimping), máy có thể giảm đến 60% số thao tác bấm so với các máy 6 tấn. Đây là lợi thế khi bấm ống nối và cốt dài, vì mỗi lần bấm phủ một vùng lớn hơn.
Máy dùng thủy lực 2 tầng, ARS để bấm nhiều điểm, và Klauke Link để đọc dữ liệu qua Bluetooth. Máy có hai phiên bản pin Bosch hoặc Makita (mã EK12032CFB và EK12032CFM). [Bổ sung: phiên bản pin bạn đang bán và xác nhận mã tương ứng.]
Dải bấm đến 400mm² phục vụ các tuyến cáp động lực rất lớn trong trạm biến áp, tủ đóng cắt và hạ tầng điện, nơi các máy nhỏ hơn không đủ lực.
Theo hãng, bấm rộng giúp giảm đến 60% số lần bấm so với các dụng cụ 6 tấn. Số lần bấm ít hơn nghĩa là mối nối hoàn tất nhanh hơn và ít mỏi hơn khi làm việc kéo dài. [Bổ sung: điều kiện áp dụng của con số 60% theo tài liệu chính hãng nếu bạn có.]
Hệ thủy lực 2 tầng có hành trình tiến nhanh và hành trình ép lực. Cách này giúp rút ngắn thời gian so với việc ép lực suốt hành trình.
ARS (Automatic Retraction Stop) kiểm soát vị trí khi bấm nhiều lần trên cùng một cáp, nên đầu bấm không phải lùi hết hành trình mỗi lần. [Bổ sung: cách kích hoạt ARS theo hướng dẫn chính hãng.]
Bạn đọc toàn bộ dữ liệu của máy qua Bluetooth. Theo hãng, Klauke Link là nền tảng di động mới, có giao diện thông minh, dùng cho các thiết bị Klauke có Bluetooth. [Bổ sung: các loại dữ liệu cụ thể nếu bạn có tài liệu chính hãng.]
Đầu hở cho phép đặt đầu cốt vào vùng bấm từ bên cạnh, kể cả khi cáp đã cố định. Đầu xoay giúp chỉnh góc làm việc trong tủ điện hoặc hố cáp.
Theo hãng, trọng tâm máy được cân bằng nên thao tác ít tốn sức. Điều này quan trọng với máy nặng 6,8kg khi phải làm việc kéo dài.
Máy có phiên bản dùng hệ pin Bosch hoặc Makita. Nếu đã có pin 18V của một trong hai hãng, bạn có thể cân nhắc phiên bản tương ứng. [Bổ sung: xác nhận khả năng dùng chung pin với dụng cụ khác.]
Mọi chức năng điều khiển bằng một nút. Đèn LED chiếu sáng vùng làm việc. Đầu bấm tự động rút về khi xong. Máy hiển thị mức sạc và trạng thái bảo dưỡng để luôn sẵn sàng.
| Thông số | Giá trị |
|---|---|
| Lực ép | 120kN |
| Hành trình | 32mm |
| Dải bấm | 16 – 400mm² |
| Chu kỳ bấm | 7 giây đến 8 giây (tùy tiết diện) |
| Điện áp pin | 18V |
| Dung lượng pin | 5,0Ah, Li-Ion |
| Thời gian sạc | Khoảng 45 phút |
| Trọng lượng (gồm pin) | 6,8kg |
| Nhiệt độ môi trường làm việc | -10°C đến +40°C |
Lưu ý: tài liệu hiện có không nêu số mối bấm mỗi lần sạc và không tách thông số theo hệ pin Bosch hay Makita. Bạn nên xác nhận với nhà cung cấp, đặc biệt dung lượng pin của bản Makita.
| Mã | Mô tả |
|---|---|
| EK12032CFB | Kìm bấm cos thủy lực dùng pin 16–400mm² (nhiều khả năng bản Bosch) |
| EK12032CFM | Kìm bấm cos thủy lực dùng pin 16–400mm² (nhiều khả năng bản Makita) |
[Bổ sung: xác nhận mã theo hệ pin, danh sách phụ kiện đi kèm (pin, bộ sạc, vali, ngàm) theo nhà cung cấp. Tài liệu hãng cung cấp không nêu rõ mục này.]
Vì máy dùng hệ ngàm series 13, bạn nên xác định loại đầu cốt cần bấm và đặt đúng ngàm tương ứng (xem bảng dưới). [Bổ sung: tình trạng sẵn hàng của từng loại ngàm.]
Máy dùng hệ ngàm series 13. Bạn chọn ngàm theo loại đầu cốt, vật liệu và tiết diện dây.
| Loại đầu cốt | Dải tiết diện | Ngàm phù hợp |
|---|---|---|
| Đầu cốt ống và đầu nối ống Cu kiểu tiêu chuẩn, đầu cốt cho kết nối tủ đóng cắt | 16 – 400mm² | Ngàm HR 13 |
| Đầu nối đối đầu (butt connectors) kiểu tiêu chuẩn | 16 – 185mm² | Chưa nêu trong tài liệu |
| Đầu cốt ống bọc nhựa, đầu nối bọc nhựa, cốt pin bọc nhựa | 10 – 150mm² | Ngàm HIS 13 |
| Đầu cốt ống và đầu nối ống cho dây mềm nhiều sợi nhỏ | 16 – 150mm² | Ngàm HF 13 |
| Loại đầu cốt | Dải tiết diện | Ngàm phù hợp |
|---|---|---|
| Đầu cốt ống và đầu nối ống VA | 10 – 50mm² | Ngàm HN 13 (bấm dập điểm kép) |
| Đầu cốt ống và đầu nối ống VA | 70 – 95mm² | Ngàm HN 13 (bấm dập điểm) |
| Đầu cốt ống và đầu nối ống Ni | 10 – 50mm² | Chưa nêu trong tài liệu |
| Đầu cốt ống và đầu nối ống Ni | 70 – 95mm² | Chưa nêu trong tài liệu |
| Loại đầu cốt | Dải tiết diện | Ngàm phù hợp |
|---|---|---|
| Đầu cốt ép (DIN 46230) và đầu nối (DIN 46267, phần 1), Cu | 10 – 300mm² | Ngàm HD 13 |
| Ống nối ép DIN 46267 phần 1 | 10 – 150mm² | Chưa nêu trong tài liệu |
| Đầu cốt ép đôi (double compression cable lugs) | 2 x 50 – 2 x 120mm² | Ngàm HDP 13 |
| Đầu cốt không hàn (DIN 46234), cốt pin (DIN 46230), đầu nối không hàn (DIN 46341), Cu | 10 – 150mm² | Ngàm HQ 13 |
| Đầu cốt không hàn bọc nhựa và cốt pin bọc nhựa | 10 – 95mm² | Ngàm HISQ 13 |
| Loại | Dải tiết diện | Ngàm phù hợp |
|---|---|---|
| Ngàm tạo tròn sơ bộ cho dây hình quạt Al và Cu, cáp 3 lõi và 4 lõi hình quạt | 10 sm – 300 se / 300 sm | Ngàm HRU 13 |
| Loại | Dải tiết diện | Ngàm phù hợp |
|---|---|---|
| Đầu cốt ép và đầu nối nhôm theo DIN | 10 – 300 rm/se, 16 – 400 re/se | Ngàm HA 13 |
| Ống nối ép chịu kéo toàn phần cho cáp Aldrey và dây Al theo DIN EN 50182 | 25 – 185mm² | Chưa nêu trong tài liệu |
| Ống nối ép theo DIN 48085 phần 3 cho cáp Al/thép (bấm phần nhôm) | 4-20 (St) – 25-120 (Al) | Chưa nêu trong tài liệu |
| Ống nối ép theo DIN 48085 phần 3 cho cáp Al/thép (bấm phần thép) | 4-20 (St) – 25-120 (Al) | Chưa nêu trong tài liệu |
| Đầu cốt ép và đầu nối nhôm/đồng (Al/Cu) | 10 – 300 rm/se, 16 – 400 re/se | Chưa nêu trong tài liệu |
| Loại | Dải tiết diện | Ngàm phù hợp |
|---|---|---|
| Kẹp đấu nối kiểu chữ C | 10 – 70mm² | Ngàm HC 13 / HMC 13 |
| Kẹp đấu nối kiểu chữ H | 70 – 120mm² | Ngàm HAH 13 |
| Đầu cos ống (cable end-sleeves) | 25 – 240mm² | Ngàm HAE 13 |
| Đầu cos ống hình thang cho dây mềm nhiều sợi nhỏ | 25 – 240mm² | Ngàm HAES 13 |
Mẹo chọn ngàm: hãy xác định loại đầu cốt (đồng, nhôm, nhôm/đồng, thép không gỉ, niken; có bọc nhựa hay không; theo DIN hay loại thương mại), dạng ruột dẫn (tròn, nén chặt, hình quạt, dây mềm) và tiết diện trước khi đặt hàng. Mỗi ngàm có biên dạng bấm riêng, và dùng sai ngàm có thể làm mối nối không đạt yêu cầu. Máy không phù hợp với dây nhỏ hơn 10mm². Với một số dòng "chưa nêu ngàm" ở bảng trên, hãy xác nhận với nhà cung cấp trước khi báo khách.
Quy trình chỉ mang tính tham khảo. Hãy đọc kỹ hướng dẫn sử dụng chính thức của Klauke trước khi vận hành.
Lưu ý:
| Tiêu chí | EK60/22 | EKM 60 ID | EK 120 ID | EK120/32 |
|---|---|---|---|---|
| Lực ép | 60kN | 30–60kN | 108kN | 120kN |
| Dải bấm | 6 – 300mm² | Cu 10 – 300mm² | 35 – 500mm² | 16 – 400mm² |
| Hành trình | 17mm | 40,5mm | 52mm | 32mm |
| Chu kỳ bấm | 3 – 5 giây | 2 (ARS) – 7 giây | 10 – 11 giây | 7 – 8 giây |
| Kiểu đầu | Kín nắp lật | Kín nắp lật | Kín nắp lật, xoay được | Hở, xoay được |
| Cách đổi loại đầu cốt | Ngàm hệ 22 | Bấm chốt, không đổi ngàm | Chưa nêu | Ngàm series 13 |
| Trọng lượng (gồm pin) | 4,2 / 4,4kg | 2,5kg | 7,0kg | 6,8kg |
| Thời gian sạc | 36 / 45 phút | 15 phút | 45 / 36 phút | Khoảng 45 phút |
Nói gọn lại: nếu cáp của bạn đến 300mm², các model nhẹ hơn như EKM 60 ID hay EK60/22 nhanh và gọn hơn nhiều. EK120/32 dành cho trường hợp cần bấm cáp lớn đến 400mm² với hệ ngàm đa dạng (cốt nhôm, nhôm/đồng, Al/thép, kẹp C/H, đầu cos ống...), chấp nhận máy nặng 6,8kg. Nếu cần dải đến 500mm², hãy xem EK 120 ID.
Klauke EK120/32 bấm được dây cỡ nào?
Từ 16mm² đến 400mm² với ngàm HR 13. Dải cụ thể phụ thuộc loại đầu cốt và ngàm. Ví dụ ngàm HD 13 bấm 10–300mm², ngàm HQ 13 bấm 10–150mm², ngàm HF 13 bấm 16–150mm².
Lực ép của máy là bao nhiêu?
120kN.
Mỗi lần bấm mất bao lâu?
Từ 7 đến 8 giây, tùy tiết diện.
Máy nặng bao nhiêu?
6,8kg, đã gồm pin.
Sạc pin mất bao lâu?
Khoảng 45 phút (theo thông số trong tài liệu).
Máy dùng pin gì?
Pin Li-Ion 18V, 5,0Ah, có phiên bản Bosch hoặc Makita. [Bổ sung: phiên bản bạn đang bán.]
"Giảm đến 60% thao tác bấm" nghĩa là gì?
Theo hãng, nhờ bấm rộng, máy cần ít lần bấm hơn đến 60% so với các dụng cụ 6 tấn.
ARS là gì?
Automatic Retraction Stop, giúp kiểm soát vị trí khi bấm nhiều lần trên cùng một cáp, nên đầu bấm không phải lùi hết hành trình mỗi lần.
Klauke Link là gì?
Nền tảng di động của Klauke, kết nối Bluetooth với dụng cụ để xem dữ liệu máy.
Máy bấm được cốt nhôm, nhôm/đồng không?
Có. Ngàm HA 13 bấm cốt nhôm theo DIN. Với cốt nhôm/đồng, tài liệu không nêu tên ngàm, hãy xác nhận với nhà cung cấp.
Máy bấm được dây hình quạt (sector) không?
Có, với ngàm HRU 13.
Máy bấm được kẹp chữ C, chữ H và đầu cos ống không?
Có. Ngàm HC 13 / HMC 13 cho kẹp chữ C (10–70mm²), ngàm HAH 13 cho kẹp chữ H (70–120mm²), ngàm HAE 13 và HAES 13 cho đầu cos ống (25–240mm²).
Có dùng chung ngàm với các dòng khác không?
Không nên. EK120/32 dùng ngàm series 13, khác với series 4, 5, 22, 50 và các hệ khác. Hãy xác nhận với nhà cung cấp trước khi đặt ngàm.
Bộ sản phẩm gồm những gì?
[Bổ sung theo thông tin nhà cung cấp.]
Nhiệt độ môi trường cho phép là bao nhiêu?
-10°C đến +40°C.
Bảo hành bao lâu?
[Bổ sung chính sách bảo hành tại Việt Nam.]
Klauke EK120/32 là kìm bấm cos thủy lực chạy pin 18V, lực ép 120kN, dải bấm 16–400mm², nặng 6,8kg và chu kỳ bấm 7–8 giây. Máy có thủy lực 2 tầng, bấm rộng giúp giảm số thao tác theo hãng, ARS, đầu hở xoay được, Bluetooth với Klauke Link, và hệ ngàm series 13 cho cốt đồng, nhôm, nhôm/đồng, thép không gỉ, đầu cos ống và kẹp C/H. Với nhà thầu hạ tầng điện và đội thi công trạm cần bấm cáp lớn bằng dụng cụ chạy pin, đây là lựa chọn đáng cân nhắc.
| Hạng mục | Thông tin |
|---|---|
| Hãng | Klauke |
| Model | EK120/32 (mã EK12032CFB, EK12032CFM) |
| Loại | Kìm bấm cos thủy lực chạy pin |
| Lực ép | 120kN |
| Hành trình | 32mm |
| Dải bấm | 16 – 400mm² |
| Chu kỳ bấm | 7 – 8 giây |
| Pin | 18V, 5,0Ah, Li-Ion (Bosch hoặc Makita) |
| Thời gian sạc | Khoảng 45 phút |
| Trọng lượng (gồm pin) | 6,8kg |
| Kiểu đầu | Hở, xoay được |
| Ngàm bấm | Series 13 |
| Kết nối | Bluetooth, ứng dụng Klauke Link |
