Klauke EK50/18: kìm bấm cos thủy lực dùng pin 18V, lực ép 50kN, bấm 6–185mm², đầu hở xoay được, ARS, iPress App, Bluetooth. Xem thông số và báo giá.

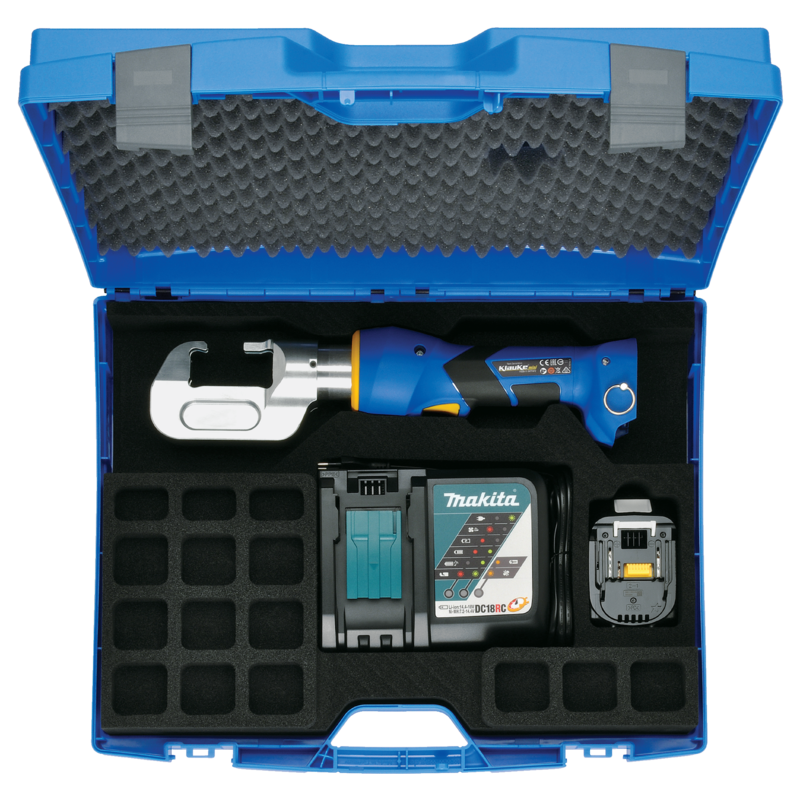

Klauke EK50/18 là kìm bấm cos thủy lực chạy pin Li-Ion 18V (2,0Ah), lực ép 50kN, bấm đầu cốt và đầu nối từ 6mm² đến 185mm². Máy có đầu hở (open head) xoay được, hành trình 17mm, nặng 2,4kg gồm pin, tính năng tự dừng khi rút đầu ARS (Automatic Retraction Stop), kết nối Bluetooth và ứng dụng iPress để xem toàn bộ dữ liệu của máy. Máy có hai lựa chọn hệ pin: Bosch hoặc Makita. Chu kỳ bấm từ 5 đến 6 giây tùy tiết diện, thời gian sạc khoảng 15 phút, dùng ngàm theo tiêu chuẩn DIN 48083.
| Hạng mục | Thông tin |
|---|---|
| Hãng | Klauke |
| Model | EK50/18 |
| Loại | Kìm bấm cos thủy lực chạy pin |
| Lực ép | 50kN |
| Hành trình | 17mm |
| Dải bấm | 6 – 185mm² |
| Chu kỳ bấm | 5 – 6 giây |
| Pin | 18V, 2,0Ah, Li-Ion (Bosch hoặc Makita) |
| Thời gian sạc | Khoảng 15 phút |
| Trọng lượng (gồm pin) | 2,4kg |
| Kiểu đầu | Hở, xoay được |
| Ngàm bấm | Theo DIN 48083 |
| Kết nối | Bluetooth, ứng dụng iPress |
Klauke EK50/18 là dụng cụ bấm đầu cốt thủy lực chạy pin dành cho cáp tiết diện lớn, đến 185mm². Máy có lực ép 50kN nhưng chỉ nặng 2,4kg gồm pin, và theo hãng, trọng tâm máy được cân bằng nên thao tác nhẹ nhàng, ít tốn sức.
Hai điểm tạo khác biệt của dòng này là đầu hở và ARS. Đầu hở cho phép đặt đầu cốt vào vùng bấm từ bên cạnh, kể cả khi cáp đã gắn sẵn vào thiết bị. ARS (Automatic Retraction Stop) giúp kiểm soát vị trí khi bấm nhiều điểm liên tiếp trên cùng một đầu cốt hoặc ống nối: đầu bấm tự rút về nhưng dừng ở vị trí định trước, nên bạn không phải chờ piston lùi hết hành trình rồi đẩy lên lại cho mỗi lần bấm.
Về dữ liệu, máy có Bluetooth và dùng ứng dụng iPress, cho phép xem toàn bộ dữ liệu dụng cụ ngay trên điện thoại. Máy cũng có hai phiên bản pin Bosch hoặc Makita, giúp bạn dùng chung nền tảng pin nếu đã có sẵn. [Bổ sung: phiên bản pin bạn đang bán.]
Máy có đầu hở (open head) và đầu xoay được (rotatable). Đầu hở thuận tiện khi đặt đầu cốt vào ngàm, nhất là với cáp đã cố định. Đầu xoay giúp chỉnh góc làm việc trong tủ điện, hố cáp hoặc nơi không gian hẹp mà không phải vặn cổ tay.
ARS (Automatic Retraction Stop) kiểm soát vị trí khi bấm nhiều lần trên cùng một cáp. Đây là tính năng hữu ích với ống nối và đầu cốt dài cần bấm nhiều điểm. Theo hãng, ARS góp phần giúp chu trình bấm nhanh hơn. [Bổ sung: mô tả cách kích hoạt ARS theo hướng dẫn chính hãng nếu bạn có tài liệu.]
Bạn đọc toàn bộ dữ liệu của máy qua Bluetooth, và iPress App giúp xem tất cả thông tin dụng cụ trong một màn hình. Với đội thi công hoặc xưởng cần theo dõi tình trạng dụng cụ, đây là điểm tiện lợi. [Bổ sung: các loại dữ liệu cụ thể iPress hiển thị nếu bạn có tài liệu chính hãng. Tài liệu hiện có chỉ nêu chung là "toàn bộ dữ liệu".]
Máy có phiên bản dùng hệ pin Bosch hoặc Makita. Nếu đã đầu tư pin 18V của một trong hai hãng, bạn có thể cân nhắc phiên bản tương ứng. [Bổ sung: xác nhận khả năng dùng chung pin với dụng cụ khác theo hướng dẫn nhà cung cấp.]
Theo hãng, máy có trọng tâm cân bằng nên thao tác nhẹ nhàng. Trọng lượng 2,4kg gồm pin là khá nhẹ so với lực ép 50kN.
Mọi chức năng được điều khiển bằng một nút duy nhất. Người mới làm quen nhanh, ít nhầm thao tác, phù hợp khi nhiều thợ dùng chung một máy.
Đèn LED chiếu sáng khu vực bấm giúp định vị đầu cốt và cáp chính xác trong tủ điện, hố cáp hoặc nơi thiếu ánh sáng.
Khi chu trình bấm xong, đầu bấm tự động rút về. Bạn không phải thao tác thêm và có thể chuyển sang mối bấm tiếp theo.
Máy hiển thị trạng thái sạc pin và bảo dưỡng, nên bạn biết máy có sẵn sàng làm việc hay cần sạc, cần kiểm tra trước khi vào ca.
Theo hãng, thời gian sạc là khoảng 15 phút. Bạn có thể luân phiên pin mà ít bị gián đoạn công việc khi bấm khối lượng lớn.
| Thông số | Giá trị |
|---|---|
| Lực ép | 50kN |
| Hành trình | 17mm |
| Dải bấm | 6 – 185mm² |
| Chu kỳ bấm | 5 giây đến 6 giây (tùy tiết diện) |
| Điện áp pin | 18V |
| Dung lượng pin | 2,0Ah, Li-Ion |
| Thời gian sạc | Khoảng 15 phút |
| Trọng lượng (gồm pin) | 2,4kg |
| Nhiệt độ môi trường làm việc | -10°C đến +40°C |
| Tiêu chuẩn ngàm | DIN 48083 |
Lưu ý: tài liệu hiện có không nêu số mối bấm mỗi lần sạc. Dải bấm tối đa phụ thuộc loại đầu cốt (xem bảng tương thích).
[Bổ sung: danh sách phụ kiện đi kèm (pin, bộ sạc, vali, ngàm) theo thông tin của nhà cung cấp và theo phiên bản pin Bosch hoặc Makita. Tài liệu hãng cung cấp không nêu rõ mục này.]
Vì máy dùng ngàm riêng theo từng loại đầu cốt, bạn nên xác định loại đầu cốt cần bấm và đặt đúng ngàm tương ứng (xem bảng dưới). [Bổ sung: tình trạng sẵn hàng của từng loại ngàm.]
Máy dùng ngàm theo tiêu chuẩn DIN 48083. Bạn chọn ngàm theo loại đầu cốt, vật liệu và tiết diện dây.
| Loại đầu cốt | Dải tiết diện | Ngàm phù hợp |
|---|---|---|
| Đầu cốt ống và đầu nối ống Cu, kiểu tiêu chuẩn, đầu cốt ống cho kết nối tủ đóng cắt | 6 – 185mm² | Ngàm R |
| Đầu cốt ống bọc nhựa, ống nối bọc nhựa, cốt pin bọc nhựa | 10 – 95mm² | Ngàm IS |
| Đầu cốt ống và đầu nối ống cho dây mềm nhiều sợi nhỏ | 10 – 50mm² | Ngàm F |
| Đầu cốt ống và đầu nối ống cho dây đặc | 1,5 – 16mm² | Ngàm M |
| Loại đầu cốt | Dải tiết diện | Ngàm phù hợp |
|---|---|---|
| Đầu cốt ép đồng (DIN 46235) và ống nối ép (DIN 46267, phần 1) | 6 – 185mm² | Ngàm D |
| Đầu cốt không hàn (DIN 46234), cốt pin (DIN 46230), đầu nối không hàn (DIN 46341), Cu | 10 – 70mm² | Ngàm Q |
| Đầu cốt không hàn bọc nhựa và cốt pin bọc nhựa | 10 – 50mm² | Ngàm ISQ |
| Loại | Dải tiết diện | Ngàm phù hợp |
|---|---|---|
| Ngàm tạo tròn sơ bộ cho dây hình quạt Al và Cu | 10 sm – 240 se / 185 sm | Ngàm RU |
| Loại | Dải tiết diện | Ngàm phù hợp |
|---|---|---|
| Đầu cốt ép và đầu nối nhôm theo DIN | 10 – 185mm² | Ngàm A |
| Ống nối ép chịu kéo toàn phần cho cáp Aldrey theo DIN EN 50182 | 25 – 95mm² | Ngàm AD |
| Đầu cốt ép và đầu nối nhôm/đồng (Al/Cu) | 10 – 185mm² | Ngàm A và D |
| Loại | Dải tiết diện | Ngàm phù hợp |
|---|---|---|
| Kẹp đấu nối kiểu chữ C | 4 – 50mm² | Ngàm C / MC |
| Đầu cos ống (cable end-sleeves) | 10 – 95mm² | Ngàm AE |
| Đầu cos ống đôi (twin) | 2 x 4 – 2 x 16mm² | Ngàm ZAE |
| Đầu cos ống hình thang cho dây mềm nhiều sợi nhỏ | 10 – 95mm² | Ngàm AES |
| Đầu cos ống đôi hình thang cho dây mềm nhiều sợi nhỏ | 2 x 4 – 2 x 16mm² | Ngàm ZAES |
Mẹo chọn ngàm: hãy xác định loại đầu cốt (đồng, nhôm hay nhôm/đồng; có bọc nhựa hay không; theo DIN hay loại thương mại), dạng ruột dẫn (tròn, nén chặt, hình quạt, dây mềm, dây đặc) và tiết diện trước khi đặt hàng. Mỗi ngàm có biên dạng bấm riêng, và dùng sai ngàm có thể làm mối nối không đạt yêu cầu. Máy này không phù hợp với dây nhỏ hơn 6mm², trừ một số loại cốt đặc thù theo bảng (ví dụ ngàm M từ 1,5mm², ngàm C/MC từ 4mm²).
Dải bấm đến 185mm² bao phủ cáp động lực lớn. Đầu hở xoay được và đèn LED hỗ trợ thao tác trong tủ có không gian hạn chế.
Máy chạy pin, không cần dây nguồn hay trạm bơm rời, nhẹ (2,4kg), trọng tâm cân bằng. Phù hợp công trình ngoài hiện trường.
Với ngàm A, A và D, và AD, máy xử lý đầu cốt nhôm, nhôm/đồng và ống nối cáp Aldrey theo DIN EN 50182. [Bổ sung: dự án tham chiếu nếu có.]
Nhờ ARS, máy hỗ trợ kiểm soát vị trí khi bấm nhiều lần liên tiếp, thuận tiện với các mối nối cần bấm nhiều điểm.
Ngàm RU tạo tròn sơ bộ cho dây hình quạt Al và Cu trước khi bấm đầu cốt hoặc ống nối.
Một thân máy cùng bộ ngàm giúp giảm số dụng cụ phải mang theo khi xử lý nhiều loại cốt và cỡ cáp.
Quy trình dưới đây chỉ mang tính tham khảo. Hãy đọc kỹ hướng dẫn sử dụng chính thức của Klauke trước khi vận hành.
Một số lưu ý:
| Tiêu chí | EK-50-ML | EK15/50 | EK 30 ID ML | EK 35/4 ML | EK50/5 | EK50/18 |
|---|---|---|---|---|---|---|
| Nguyên lý | Điện cơ | Thủy lực | Thủy lực | Thủy lực | Thủy lực | Thủy lực |
| Lực ép | 15kN | 13kN | 30kN | 35kN | 50kN | 50kN |
| Dải bấm | 0,14 – 50mm² | 0,14 – 50mm² | 6 – 120mm² | 6 – 150mm² | 6 – 240mm² | 6 – 185mm² |
| Hành trình | Chưa nêu | 9mm | 22mm | 9mm | 12mm | 17mm |
| Kiểu đầu | Thân thẳng | Hở, xoay được | Kín nắp lật, xoay được | Kín nắp lật, xoay được | Kín nắp lật, xoay được | Hở, xoay được |
| Hệ ngàm | Series 50 | Series 50 | Không cần đổi | Series 4 | Series 5 | Theo DIN 48083 |
| Chu kỳ bấm | < 1,5 giây | Khoảng 2 giây | 2,5 – 5 giây | 3 – 4 giây | 4 – 5 giây | 5 – 6 giây |
| Pin | 10,8V, 1,5Ah | 10,8V, 1,5Ah | 10,8V, 2,5Ah | 10,8V, 2,5Ah | 18V, 2,0Ah | 18V, 2,0Ah |
| Thời gian sạc | Khoảng 40 phút | Khoảng 40 phút | Khoảng 45 phút | Khoảng 45 phút | Khoảng 15 phút | Khoảng 15 phút |
| Trọng lượng (gồm pin) | 0,96kg | 1,5kg | 1,95kg | 1,6kg | 2,4kg | 2,4kg |
| Tính năng nổi bật | Nhẹ nhất | Ngàm dẫn hướng song song | Không cần đổi ngàm | Đầu mỏng | IPS, Bluetooth | ARS, iPress, Bluetooth |
Nói gọn lại, hai model 18V cùng lực ép 50kN, cùng nặng 2,4kg và cùng có Bluetooth:
Nếu cần bấm cáp 6–185mm² với đầu hở và bấm nhiều điểm trên cùng một mối nối, hãy cân nhắc EK50/18. Nếu cần dải đến 240mm², hãy xem EK50/5.
Klauke EK50/18 bấm được dây cỡ nào?
Từ 6mm² đến 185mm² với ngàm R. Dải cụ thể phụ thuộc loại đầu cốt và ngàm. Ví dụ ngàm Q bấm 10–70mm², ngàm F bấm 10–50mm², ngàm M bấm 1,5–16mm².
Lực ép của máy là bao nhiêu?
50kN.
ARS là gì?
ARS là viết tắt của Automatic Retraction Stop. Tính năng này giúp kiểm soát vị trí khi bấm nhiều lần trên cùng một cáp, nên đầu bấm không phải lùi hết hành trình mỗi lần.
iPress App là gì?
Là ứng dụng của Klauke, dùng để xem toàn bộ dữ liệu của máy qua Bluetooth.
Máy dùng pin gì?
Pin Li-Ion 18V, 2,0Ah, có phiên bản dùng hệ pin Bosch hoặc Makita. [Bổ sung: phiên bản bạn đang bán.]
Sạc pin mất bao lâu?
Khoảng 15 phút.
Máy nặng bao nhiêu?
2,4kg, đã gồm pin.
Mỗi lần bấm mất bao lâu?
Từ 5 đến 6 giây, tùy tiết diện.
Máy bấm được cốt nhôm và cáp Aldrey không?
Có. Ngàm A bấm cốt nhôm theo DIN (10–185mm²), ngàm AD bấm ống nối cáp Aldrey theo DIN EN 50182 (25–95mm²), và ngàm A cùng D bấm cốt nhôm/đồng (10–185mm²).
Máy bấm được dây hình quạt (sector) không?
Có, với ngàm RU.
Đầu máy có xoay được không?
Có. Máy có đầu hở và đầu xoay được.
Có dùng chung ngàm với EK50/5, EK35/4 ML hay EK-50-ML không?
Không nên. EK50/18 dùng ngàm theo DIN 48083 (tên ngàm không có số đuôi), khác với ngàm series 5 của EK50/5, series 4 của EK 35/4 ML và series 50 của EK-50-ML. Hãy xác nhận với nhà cung cấp trước khi đặt ngàm.
Bộ sản phẩm gồm những gì?
[Bổ sung theo thông tin nhà cung cấp.]
Nhiệt độ môi trường cho phép là bao nhiêu?
-10°C đến +40°C.
Bảo hành bao lâu?
[Bổ sung chính sách bảo hành tại Việt Nam.]
Klauke EK50/18 là kìm bấm cos thủy lực chạy pin có lực ép 50kN, dải bấm 6–185mm², nặng 2,4kg và dùng pin Li-Ion 18V (Bosch hoặc Makita) sạc khoảng 15 phút. Máy có đầu hở xoay được, ARS cho bấm nhiều điểm, Bluetooth và ứng dụng iPress, đèn LED chiếu sáng, và bộ ngàm theo DIN 48083 cho cốt đồng, cốt nhôm, Al/Cu, cáp Aldrey và đầu cos ống. Với nhà thầu, xưởng tủ điện và đội bảo trì cần bấm cáp lớn và thao tác thuận tiện, đây là lựa chọn đáng cân nhắc.
| Hạng mục | Thông tin |
|---|---|
| Hãng | Klauke |
| Model | EK50/18 |
| Loại | Kìm bấm cos thủy lực chạy pin |
| Lực ép | 50kN |
| Hành trình | 17mm |
| Dải bấm | 6 – 185mm² |
| Chu kỳ bấm | 5 – 6 giây |
| Pin | 18V, 2,0Ah, Li-Ion (Bosch hoặc Makita) |
| Thời gian sạc | Khoảng 15 phút |
| Trọng lượng (gồm pin) | 2,4kg |
| Kiểu đầu | Hở, xoay được |
| Ngàm bấm | Theo DIN 48083 |
| Kết nối | Bluetooth, ứng dụng iPress |
