Klauke EK60/22: kìm bấm cos thủy lực dùng pin 18V, lực ép 60kN, bấm 6–300mm², ARS, Bluetooth, iPress, pin Bosch hoặc Makita. Xem thông số và báo giá.

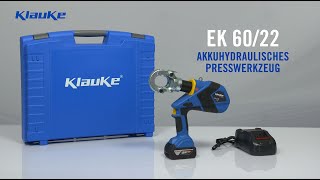

EK 60/22 Akkuhydraulisches Presswerkzeug 6 - 300 mm²

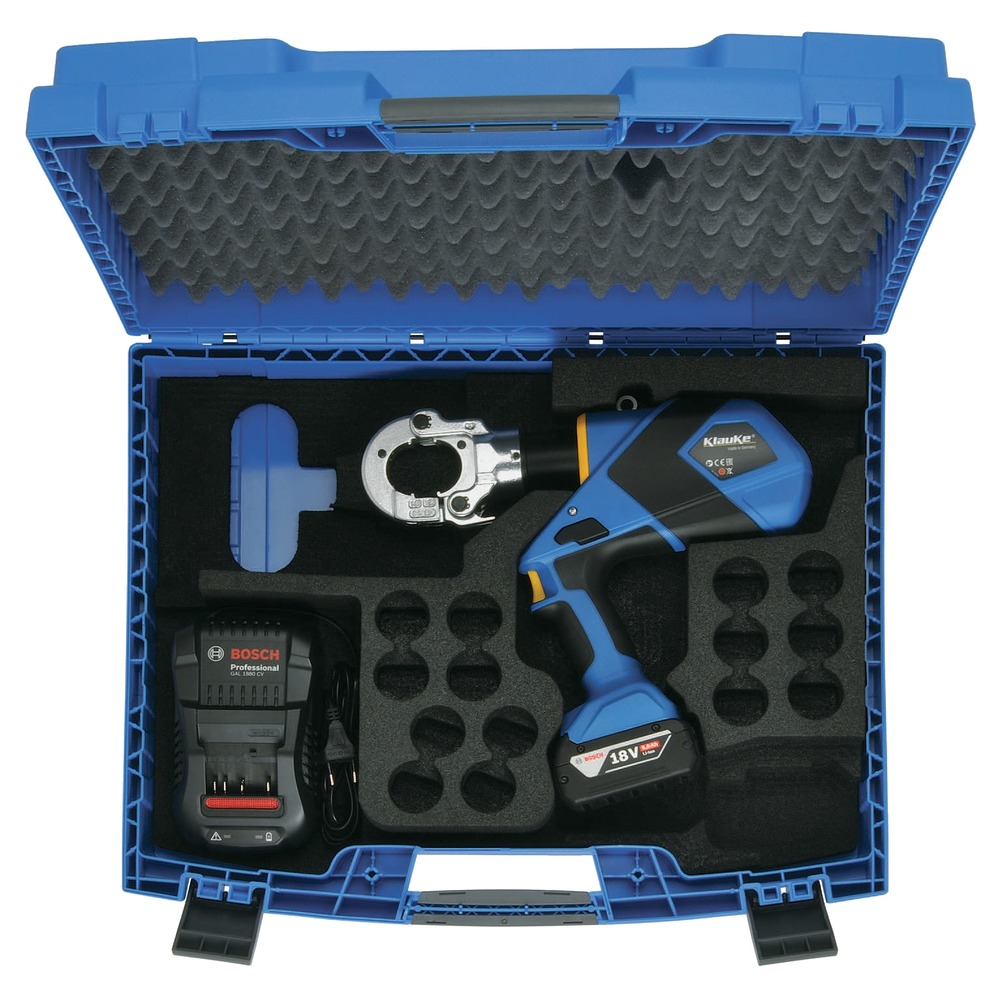

Klauke EK60/22 là kìm bấm cos thủy lực chạy pin Li-Ion 18V, lực ép 60kN, bấm đầu cốt và đầu nối từ 6mm² đến 300mm². Máy có đầu kín nắp lật kèm chốt khóa (closed head with bolt interlock), hành trình 17mm, chu kỳ bấm 3–5 giây, tính năng ARS (Automatic Retraction Stop) cho bấm nhiều điểm, kết nối Bluetooth và ứng dụng iPress để xem toàn bộ dữ liệu máy. Máy có hai phiên bản pin: Makita (EK6022CFM) hoặc Bosch (EK6022CFB). Ngàm bấm thuộc hệ "22" (R 22, D 22, A 22...).
| Hạng mục | Thông tin |
|---|---|
| Hãng | Klauke |
| Model | EK60/22 (EK6022CFM bản Makita, EK6022CFB bản Bosch) |
| Loại | Kìm bấm cos thủy lực chạy pin |
| Lực ép | 60kN |
| Hành trình | 17mm |
| Dải bấm | 6 – 300mm² |
| Chu kỳ bấm | 3 – 5 giây |
| Điện áp pin | 18V |
| Pin Makita | 4,0Ah, sạc 36 phút, máy nặng 4,2kg |
| Pin Bosch | 5,0Ah, sạc 45 phút, máy nặng 4,4kg |
| Kiểu đầu | Kín, nắp lật, có chốt khóa |
| Kết nối | Bluetooth, ứng dụng iPress |
Klauke EK60/22 là dụng cụ bấm đầu cốt thủy lực chạy pin dành cho cáp tiết diện lớn, lên đến 300mm². Với lực ép 60kN, đây là model có lực ép lớn nhất trong các dòng chạy pin mà các bài trước của chúng ta đề cập. Máy nặng 4,2–4,4kg tùy hệ pin, và theo hãng, trọng tâm được cân bằng nên thao tác ít tốn sức.
Ba điểm đáng chú ý của dòng này:
Máy được bán với hai hệ pin. Nếu xưởng bạn đã có pin 18V Makita hoặc Bosch, bạn có thể chọn phiên bản tương ứng. [Bổ sung: phiên bản pin bạn đang bán.]
Với ngàm R 22, máy bấm cốt ống đồng từ 6 đến 300mm², cũng là dải của ngàm D 22 cho cốt ép theo DIN. Đây là dải rất rộng cho một dụng cụ cầm tay chạy pin.
Đầu kín dạng nắp lật (flip top) kèm chốt khóa (bolt interlock) giữ đầu cốt chắc chắn trong vùng bấm khi chịu lực lớn. Bạn mở nắp, đặt cốt vào, đóng lại rồi bấm.
ARS giúp kiểm soát vị trí khi bấm nhiều lần trên cùng một cáp. Với ống nối và đầu cốt dài cần nhiều điểm bấm, bạn không phải chờ đầu bấm lùi hết hành trình rồi tiến lên lại cho mỗi lần. Theo hãng, ARS giúp chu trình bấm nhanh hơn. [Bổ sung: cách kích hoạt ARS theo hướng dẫn chính hãng nếu bạn có.]
Bạn đọc toàn bộ dữ liệu của máy qua Bluetooth, và iPress App cho phép xem tất cả thông tin ngay trong một màn hình. [Bổ sung: các loại dữ liệu cụ thể iPress hiển thị nếu bạn có tài liệu chính hãng. Tài liệu hiện có chỉ nêu chung là "toàn bộ dữ liệu".]
Pin 18V Li-Ion có hai phiên bản. Bản Makita dùng pin 4,0Ah, sạc 36 phút. Bản Bosch dùng pin 5,0Ah, sạc 45 phút nhưng máy nặng hơn 0,2kg. [Bổ sung: xác nhận khả năng dùng chung pin với dụng cụ khác theo hướng dẫn nhà cung cấp.]
Theo hãng, trọng tâm máy được cân bằng nên thao tác nhẹ nhàng. Điều này quan trọng với một máy 60kN nặng hơn 4kg khi phải làm việc kéo dài hoặc ở tư thế gượng ép.
Mọi chức năng được điều khiển bằng một nút duy nhất. Người mới làm quen nhanh, ít nhầm thao tác, phù hợp khi nhiều thợ dùng chung một máy.
Đèn LED chiếu sáng khu vực bấm giúp định vị đầu cốt và cáp chính xác trong tủ điện, hố cáp hoặc nơi thiếu ánh sáng.
Khi chu trình bấm xong, đầu bấm tự động rút về, bạn không phải thao tác thêm.
Máy hiển thị trạng thái sạc pin và bảo dưỡng, nên bạn biết máy có sẵn sàng làm việc hay cần sạc, cần kiểm tra trước khi vào ca.
| Thông số | Bản Makita (EK6022CFM) | Bản Bosch (EK6022CFB) |
|---|---|---|
| Lực ép | 60kN | 60kN |
| Hành trình | 17mm | 17mm |
| Dải bấm | 6 – 300mm² | 6 – 300mm² |
| Chu kỳ bấm | 3 – 5 giây | 3 – 5 giây |
| Điện áp pin | 18V | 18V |
| Dung lượng pin | 4,0Ah, Li-Ion | 5,0Ah, Li-Ion |
| Thời gian sạc | 36 phút | 45 phút |
| Trọng lượng (gồm pin) | 4,2kg | 4,4kg |
| Nhiệt độ môi trường làm việc | -10°C đến +40°C | -10°C đến +40°C |
Lưu ý: tài liệu hiện có không nêu số mối bấm mỗi lần sạc. Dải bấm tối đa phụ thuộc loại đầu cốt (xem bảng tương thích).
| Mã | Mô tả |
|---|---|
| EK6022CFM | Kìm bấm cos thủy lực dùng pin 6 – 300mm², kèm pin Makita |
| EK6022CFB | Kìm bấm cos thủy lực dùng pin 6 – 300mm², kèm pin Bosch |
| EK6022CFMSETL-KIT | Kìm bấm cos 18V 6 – 300mm² kèm bộ ngàm "L Series" |
[Bổ sung: danh sách phụ kiện đi kèm (pin, bộ sạc, vali, ngàm) theo thông tin nhà cung cấp, cùng nội dung chi tiết của bộ ngàm trong mã SET. Tài liệu hãng cung cấp không nêu rõ mục này.]
Vì mỗi loại đầu cốt cần một ngàm riêng, bạn nên xác định loại cốt cần bấm và đặt đúng ngàm tương ứng (xem bảng dưới). [Bổ sung: tình trạng sẵn hàng của từng loại ngàm.]
Máy dùng hệ ngàm "22". Bạn chọn ngàm theo loại đầu cốt, vật liệu và tiết diện dây.
| Loại đầu cốt | Dải tiết diện | Ngàm phù hợp |
|---|---|---|
| Đầu cốt ống và đầu nối ống Cu, kiểu tiêu chuẩn, đầu cốt ống cho kết nối tủ điện | 6 – 300mm² | Ngàm R 22 |
| Đầu cốt bọc nhựa, ống nối bọc nhựa kiểu tiêu chuẩn, cốt pin bọc nhựa | 10 – 150mm² | Ngàm IS 22 |
| Đầu cốt ống và đầu nối ống cho dây mềm nhiều sợi nhỏ | 10 – 70mm² | Ngàm F 22 |
| Đầu cốt ống và đầu nối ống cho dây đặc | 1,5 – 16mm² | Ngàm M 22 |
| Loại đầu cốt | Dải tiết diện | Ngàm phù hợp |
|---|---|---|
| Đầu cốt ống và đầu nối ống thép không gỉ | 10 – 50mm² | Ngàm N 22 |
| Đầu cốt ống và đầu nối ống niken | 10 – 50mm² | Ngàm N 22 |
| Loại đầu cốt | Dải tiết diện | Ngàm phù hợp |
|---|---|---|
| Đầu cốt ép đồng (DIN 46235) và đầu nối (DIN 46267, phần 1) | 6 – 300mm² | Ngàm D 22 |
| Đầu cốt ép đôi (double compression cable lugs) | 2 x 70mm² | Ngàm DP 22 |
| Đầu cốt không hàn (DIN 46234), đầu nối và cốt pin (DIN 46230) | 10 – 70mm² | Ngàm Q 22 |
| Đầu cốt không hàn bọc nhựa | 10 – 70mm² | Ngàm ISQ 22 |
| Loại | Dải tiết diện | Ngàm phù hợp |
|---|---|---|
| Ngàm tạo tròn sơ bộ cho dây hình quạt Al và Cu | 10 sm – 300 se / 240 sm | Ngàm RU 22 |
| Loại | Dải tiết diện | Ngàm phù hợp |
|---|---|---|
| Đầu cốt ép và đầu nối nhôm theo DIN | 10 sm – 300 se / 300 sm | Ngàm A 22 |
| Đầu cốt ép và đầu nối nhôm/đồng (Al/Cu) | 10 sm – 300 se / 300 sm | Phía nhôm: ngàm A 22. Phía đồng: ngàm D 22 |
| Loại | Dải tiết diện | Ngàm phù hợp |
|---|---|---|
| Kẹp đấu nối kiểu chữ C | 16 – 70mm² | Ngàm C 22 / MC 22 |
| Kẹp đấu nối kiểu chữ H | 70mm² | Ngàm H 22 |
| Đầu cos ống hình thang đặc biệt cho dây mềm nén chặt | 10 – 240mm² | Ngàm AES 22 |
Mẹo chọn ngàm: hãy xác định loại đầu cốt (đồng, nhôm, nhôm/đồng, thép không gỉ, niken; có bọc nhựa hay không; theo DIN hay loại thương mại), dạng ruột dẫn (tròn, nén chặt, hình quạt, dây mềm, dây đặc) và tiết diện trước khi đặt hàng. Mỗi ngàm có biên dạng bấm riêng, và dùng sai ngàm có thể làm mối nối không đạt yêu cầu. Máy này không phù hợp với dây nhỏ hơn 6mm², trừ ngàm M 22 (từ 1,5mm²). Với dây nhỏ, hãy xem EK-50-ML hoặc EK15/50.
Dải bấm đến 300mm² bao phủ cáp động lực rất lớn. Đèn LED và trọng tâm cân bằng hỗ trợ thao tác trong tủ có không gian hạn chế.
Máy chạy pin, không cần dây nguồn hay trạm bơm rời, phù hợp công trình ngoài hiện trường và nơi chưa có nguồn điện ổn định.
Với ngàm A 22 (và D 22 cho phía đồng), máy xử lý đầu cốt nhôm và nhôm/đồng đến 300mm². [Bổ sung: dự án tham chiếu nếu có.]
Nhờ ARS, máy hỗ trợ kiểm soát vị trí khi bấm nhiều lần liên tiếp, thuận tiện với các mối nối cần nhiều điểm bấm.
Ngàm RU 22 tạo tròn sơ bộ cho dây hình quạt Al và Cu trước khi bấm.
Ngàm N 22, C 22/MC 22 và H 22 mở rộng khả năng xử lý các loại cốt và kẹp đặc thù.
Một thân máy cùng bộ ngàm giúp giảm số dụng cụ phải mang theo khi xử lý nhiều loại cốt và cỡ cáp lớn.
Quy trình dưới đây chỉ mang tính tham khảo. Hãy đọc kỹ hướng dẫn sử dụng chính thức của Klauke (có bản riêng cho EK6022CFM và EK6022CFB) trước khi vận hành.
Một số lưu ý:
| Tiêu chí | EK50/5 | EK50/18 | EK60/22 |
|---|---|---|---|
| Lực ép | 50kN | 50kN | 60kN |
| Dải bấm | 6 – 240mm² | 6 – 185mm² | 6 – 300mm² |
| Hành trình | 12mm | 17mm | 17mm |
| Kiểu đầu | Kín nắp lật, xoay được | Hở, xoay được | Kín nắp lật, có chốt khóa |
| Chu kỳ bấm | 4 – 5 giây | 5 – 6 giây | 3 – 5 giây |
| Pin | 18V, 2,0Ah | 18V, 2,0Ah | 18V, 4,0Ah (Makita) / 5,0Ah (Bosch) |
| Thời gian sạc | Khoảng 15 phút | Khoảng 15 phút | 36 phút (Makita) / 45 phút (Bosch) |
| Trọng lượng (gồm pin) | 2,4kg | 2,4kg | 4,2kg (Makita) / 4,4kg (Bosch) |
| Hệ ngàm | Series 5 | Theo DIN 48083 | Hệ 22 |
| Tính năng nổi bật | IPS, Bluetooth | ARS, iPress, Bluetooth | ARS, iPress, Bluetooth |
Nói gọn lại:
Klauke EK60/22 bấm được dây cỡ nào?
Từ 6mm² đến 300mm² với ngàm R 22 hoặc D 22. Dải cụ thể phụ thuộc loại đầu cốt và ngàm. Ví dụ ngàm Q 22 bấm 10–70mm², ngàm F 22 bấm 10–70mm², ngàm M 22 bấm 1,5–16mm².
Lực ép của máy là bao nhiêu?
60kN.
EK6022CFM và EK6022CFB khác nhau thế nào?
Cùng thông số bấm. Khác ở hệ pin: EK6022CFM dùng pin Makita 4,0Ah (sạc 36 phút, nặng 4,2kg), EK6022CFB dùng pin Bosch 5,0Ah (sạc 45 phút, nặng 4,4kg).
ARS là gì?
ARS là viết tắt của Automatic Retraction Stop, giúp kiểm soát vị trí khi bấm nhiều lần trên cùng một cáp, nên đầu bấm không phải lùi hết hành trình mỗi lần.
iPress App là gì?
Là ứng dụng của Klauke, dùng để xem toàn bộ dữ liệu của máy qua Bluetooth.
Mỗi lần bấm mất bao lâu?
Từ 3 đến 5 giây, tùy tiết diện.
Máy nặng bao nhiêu?
4,2kg (bản Makita) hoặc 4,4kg (bản Bosch), đã gồm pin.
Máy bấm được cốt nhôm và cốt nhôm/đồng không?
Có. Ngàm A 22 bấm cốt nhôm theo DIN (đến 300mm²). Cốt nhôm/đồng dùng ngàm A 22 cho phía nhôm và D 22 cho phía đồng.
Máy bấm được dây hình quạt (sector) không?
Có, với ngàm RU 22.
Máy bấm được cốt thép không gỉ và niken không?
Có, với ngàm N 22 (10–50mm²).
Có bấm được kẹp chữ C và chữ H không?
Có. Ngàm C 22 / MC 22 bấm kẹp chữ C (16–70mm²), ngàm H 22 bấm kẹp chữ H (70mm²).
Có dùng chung ngàm với EK50/5, EK50/18 hay EK 35/4 ML không?
Không nên. EK60/22 dùng ngàm hệ 22, khác với ngàm series 5 (EK50/5), series 4 (EK 35/4 ML) và ngàm theo DIN 48083 (EK50/18). Hãy xác nhận với nhà cung cấp trước khi đặt ngàm.
Bộ sản phẩm gồm những gì?
[Bổ sung theo thông tin nhà cung cấp.]
Nhiệt độ môi trường cho phép là bao nhiêu?
-10°C đến +40°C.
Bảo hành bao lâu?
[Bổ sung chính sách bảo hành tại Việt Nam.]
Klauke EK60/22 là kìm bấm cos thủy lực chạy pin có lực ép 60kN, dải bấm 6–300mm² và chu kỳ bấm 3–5 giây. Máy dùng pin Li-Ion 18V với hai phiên bản Makita hoặc Bosch, có ARS cho bấm nhiều điểm, Bluetooth và iPress, đầu kín nắp lật có chốt khóa, đèn LED chiếu sáng và hệ ngàm "22" cho cốt đồng, nhôm, nhôm/đồng, thép không gỉ, niken, kẹp C/H và đầu cos ống. Với nhà thầu, đơn vị thi công trạm và đội bảo trì cần bấm cáp rất lớn bằng dụng cụ chạy pin, đây là lựa chọn đáng cân nhắc.
| Hạng mục | Thông tin |
|---|---|
| Hãng | Klauke |
| Model | EK60/22 (EK6022CFM bản Makita, EK6022CFB bản Bosch) |
| Loại | Kìm bấm cos thủy lực chạy pin |
| Lực ép | 60kN |
| Hành trình | 17mm |
| Dải bấm | 6 – 300mm² |
| Chu kỳ bấm | 3 – 5 giây |
| Điện áp pin | 18V |
| Pin Makita | 4,0Ah, sạc 36 phút, máy nặng 4,2kg |
| Pin Bosch | 5,0Ah, sạc 45 phút, máy nặng 4,4kg |
| Kiểu đầu | Kín, nắp lật, có chốt khóa |
| Kết nối | Bluetooth, ứng dụng iPress |
