Klauke EK 50 ML là kìm bấm cos điện cơ dùng pin 10,8 V, lực bấm 15 kN, phạm vi 0,14–50 mm², hỗ trợ nhiều khuôn series 50 cho đầu cos và đầu nối.
Klauke micro - EK 50 ML Elektromechanische Crimpzange
Klauke EK-50-ML là kìm bấm cos điện cơ (electromechanical) chạy pin Li-Ion 10,8V, lực ép 15kN, bấm được đầu cốt có cách điện và không cách điện, tiết diện dây từ 0,14mm² đến 50mm². Máy nặng 0,96kg (đã gồm pin), chu kỳ bấm dưới 1,5 giây và dùng ngàm bấm thay thế thuộc series 50. Với một lần sạc đầy, máy bấm được khoảng 300 mối nối đầu cốt Cu 10mm² theo tiêu chuẩn DIN 46234.
| Hạng mục | Thông tin |
|---|---|
| Hãng | Klauke |
| Model | EK-50-ML (EK50ML) |
| Loại | Kìm bấm cos điện cơ chạy pin |
| Lực ép | 15kN |
| Dải bấm | 0,14 – 50mm² |
| Pin | 10,8V, 1,5Ah, Li-Ion |
| Thời gian sạc | Khoảng 40 phút |
| Trọng lượng (gồm pin) | 0,96kg |
| Ngàm bấm | Series 50 (thay thế được) |

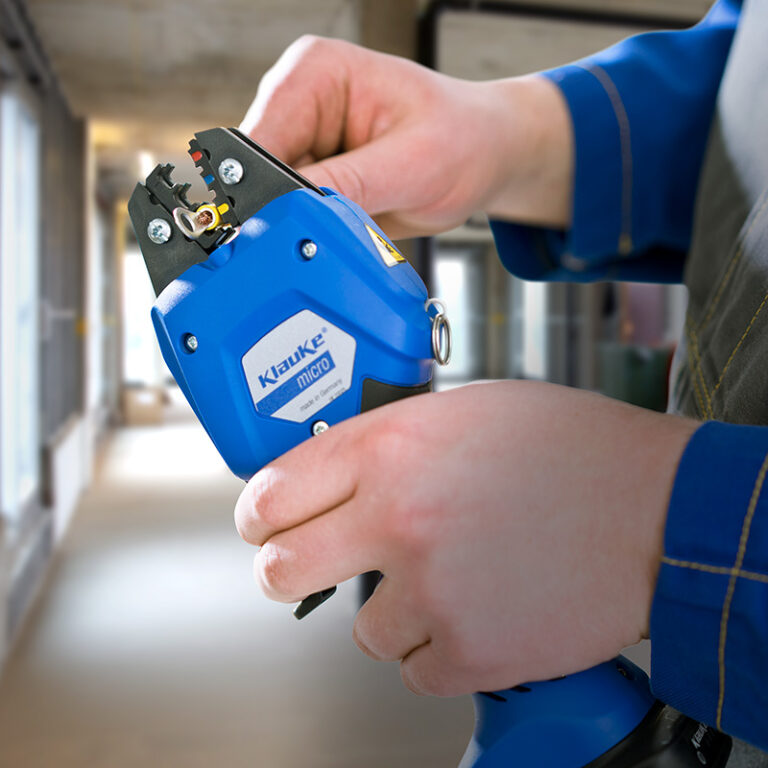

Klauke EK-50-ML là dòng "micro" trong nhóm dụng cụ bấm cos chạy pin của Klauke. Hãng thiết kế dòng này để kết hợp ưu điểm của kìm bấm tay (nhỏ gọn, nhẹ, dễ cầm) với hiệu suất của dụng cụ bấm thủy lực chạy pin. Điểm đặc trưng là chức năng PowerSense và cơ chế một cò duy nhất để điều khiển mọi thao tác.
Nếu từng bấm hàng trăm đầu cốt bằng kìm tay trong một ca làm việc, bạn sẽ biết hai vấn đề chính: mỏi tay và chất lượng mối bấm không đều giữa đầu ca và cuối ca. Động cơ trong EK-50-ML cấp lực bấm ổn định cho từng mối, nên giảm tình trạng người thợ phải gắng sức quá mức như khi dùng kìm bấm tay. Máy phù hợp cho công việc bấm số lượng lớn mà vẫn cần mối nối đồng đều, đáng tin cậy.
Toàn bộ chức năng được điều khiển bằng một cò duy nhất. Người mới dùng không phải làm quen với nhiều nút hay chế độ phức tạp, nên thời gian đào tạo ngắn và ít sai sót thao tác trong thi công.
Hệ thống điều khiển điện tử kèm chức năng khóa giám sát việc đóng hoàn toàn của ngàm bấm. Đây là yếu tố quan trọng với chất lượng mối nối: một mối bấm chưa đủ hành trình có thể gây tiếp xúc kém, nóng đầu cốt hoặc tuột dây. Cơ chế này giúp hạn chế việc bấm thiếu lực.
Khi chu trình bấm xong, ngàm tự động mở ra. Nếu cần, bạn có thể nhả bằng tay, ví dụ khi phải dừng giữa chừng hoặc xử lý tình huống bất thường.
Chức năng chống kẹt (motor stall protection) giúp bảo vệ động cơ và cụm truyền động khi máy gặp tải bất thường, từ đó kéo dài tuổi thọ dụng cụ.

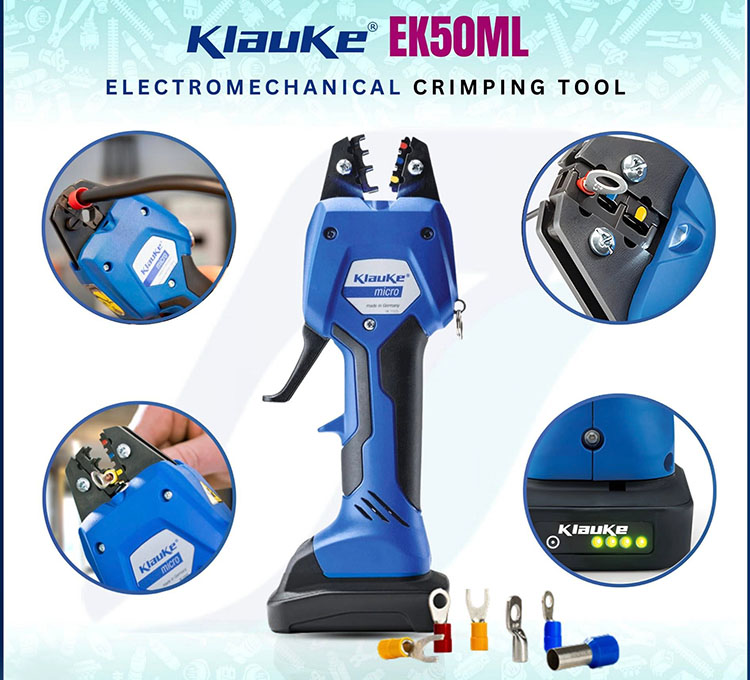

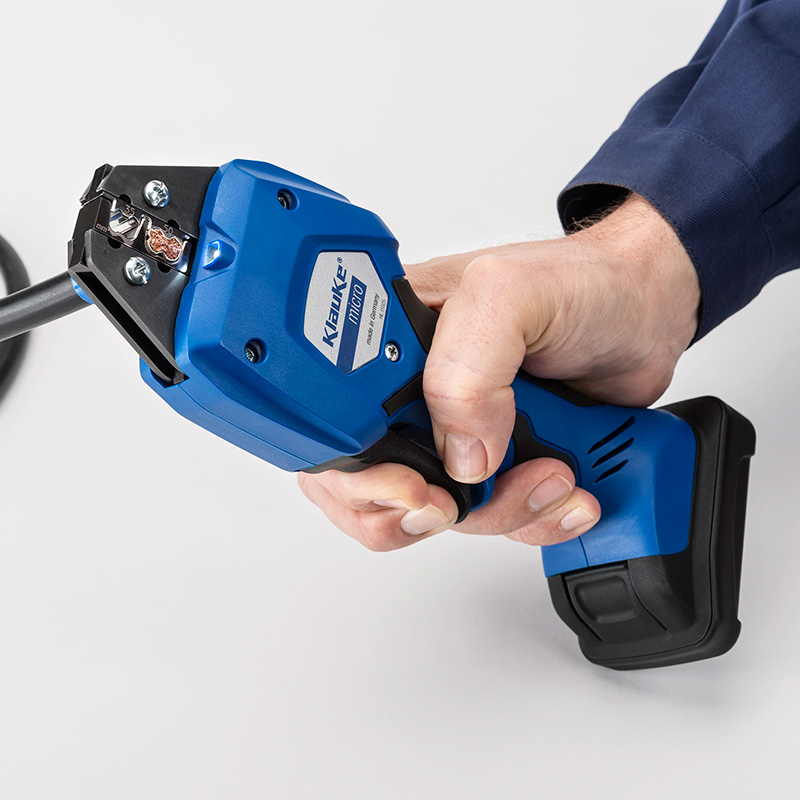

Vỏ máy dùng vật liệu hai thành phần (2C) với thiết kế thẳng hàng "In-line Design". Kiểu dáng này giúp cầm chắc tay, phân bố lực tốt và giảm mệt mỏi khi làm việc kéo dài.
Máy có lỗ móc (fastening eye) để gắn vào thiết bị cân bằng (balancer) trên dây chuyền sản xuất, hoặc làm điểm gắn dây chống rơi khi thi công ngoài hiện trường, nhất là khi làm việc trên cao hoặc trong tủ điện cao.
Trọng lượng chỉ 0,96kg gồm cả pin, chu kỳ bấm dưới 1,5 giây (tùy vật liệu đầu cốt). Công nghệ truyền động mạnh giúp vận hành bền bỉ, không gây mỏi dù bấm liên tục.
Pin Li-Ion 10,8V, dung lượng 1,5Ah, có đèn hiển thị trạng thái sạc để bạn chủ động nắm mức pin trước khi vào ca. Thời gian sạc đầy chỉ khoảng 40 phút, thuận lợi cho việc luân phiên pin trong sản xuất.
Đèn LED chiếu sáng khu vực bấm giúp định vị đầu cốt và dây dẫn chính xác trong tủ điện, hộp nối, hoặc nơi thiếu ánh sáng.
Máy có đèn LED nhắc bảo dưỡng. Nhờ đó bạn không phải tự đếm số lần bấm hay phỏng đoán thời điểm kiểm tra, nên việc bảo trì định kỳ dễ hơn.
Theo thông tin của hãng, máy được bảo hành 24 tháng và có thể gia hạn miễn phí lên 36 tháng. [Bổ sung: điều kiện đăng ký gia hạn và chính sách bảo hành tại Việt Nam của đơn vị bạn.]

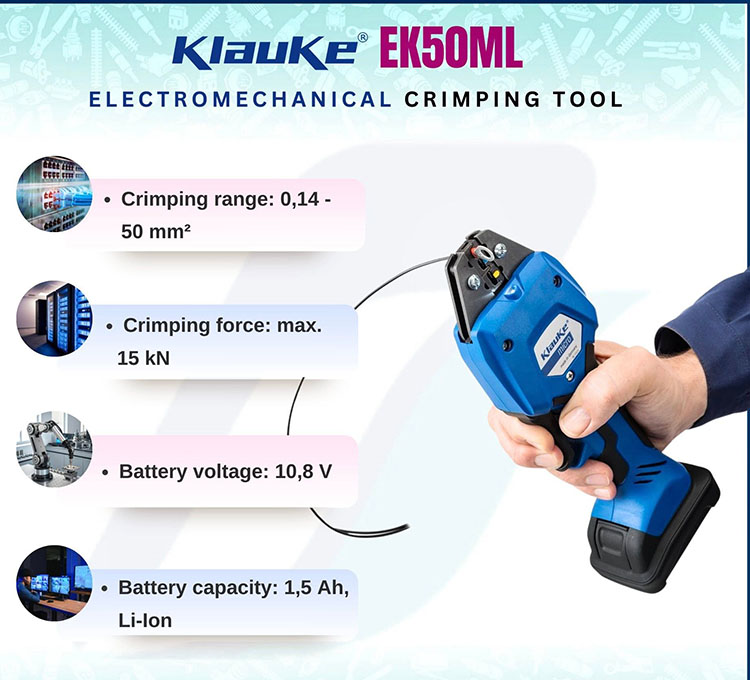

| Thông số | Giá trị |
|---|---|
| Lực ép | 15kN |
| Dải bấm | 0,14 – 50mm² |
| Chu kỳ bấm | < 1,5 giây (tùy vật liệu đầu cốt) |
| Số lần bấm mỗi lần sạc | Khoảng 300 mối (Cu 10mm², DIN 46234) |
| Điện áp pin | 10,8V |
| Dung lượng pin | 1,5Ah, Li-Ion |
| Thời gian sạc | Khoảng 40 phút |
| Nhiệt độ môi trường làm việc | -10°C đến +40°C |
| Trọng lượng (gồm pin) | 0,96kg |
| Ngàm bấm tương thích | Ngàm thay thế series 50 |
Lưu ý về số lần bấm: con số khoảng 300 mối được hãng đo với đầu cốt Cu 10mm² theo DIN 46234. Với tiết diện lớn hơn như 35mm² hoặc 50mm², số lần bấm mỗi lần sạc sẽ thấp hơn, nên bạn nên chuẩn bị thêm pin dự phòng nếu bấm khối lượng lớn.

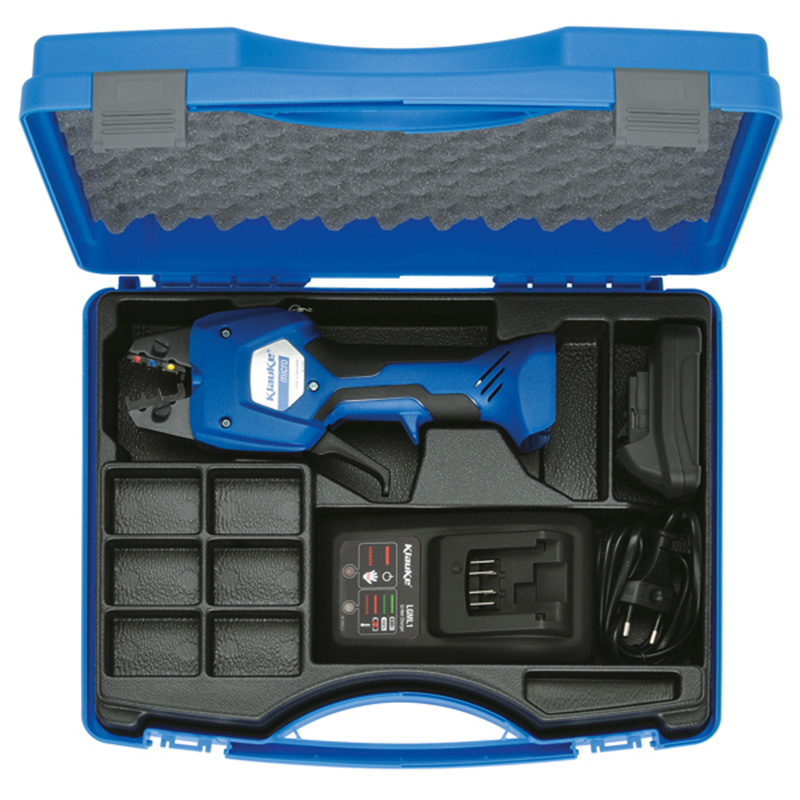

Theo phạm vi cung cấp tiêu chuẩn:
| Mã | Mô tả |
|---|---|
| EK50ML | Kìm bấm cos điện cơ |
| RAML1 | Pin Li-Ion 10,8V |
| LGML1 | Bộ sạc pin 230V |
| IS50 | Ngàm bấm đầu cốt bọc nhựa 0,5 – 6mm² |
| KKEK50ML | Vali nhựa đựng dụng cụ |
Như vậy, bộ tiêu chuẩn đi kèm sẵn ngàm IS50 để bấm đầu cốt bọc nhựa (pre-insulated) từ 0,5 đến 6mm². Nếu cần bấm các loại đầu cốt khác như cốt pin trần, cốt nối, đầu cos ống hay cốt BNC, bạn cần mua thêm ngàm tương ứng (xem bảng bên dưới). [Bổ sung: tình trạng sẵn hàng ngàm tại cửa hàng.]

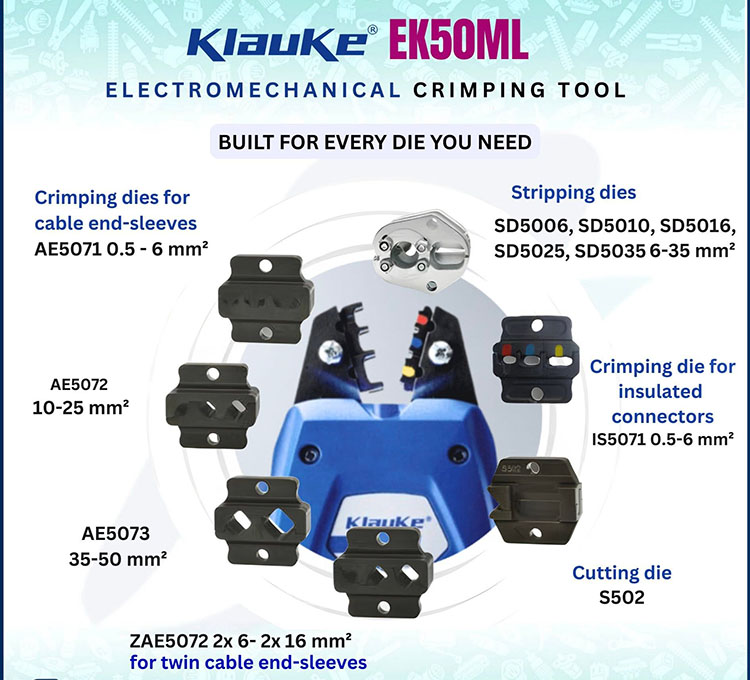

Một trong những điểm mạnh của EK-50-ML là hệ ngàm series 50 đa dạng. Bạn chỉ cần một thân máy, thay ngàm theo từng loại đầu cốt.
| Loại đầu cốt | Dải tiết diện | Ngàm phù hợp |
|---|---|---|
| Đầu cốt ống và đầu nối Cu, kiểu tiêu chuẩn | 0,75 – 10mm² | Ngàm R 50 (bấm kiểu dập điểm, indent) |
| Đầu cốt ống và đầu nối Cu, kiểu tiêu chuẩn | 6 – 25mm² | Ngàm R 50 (bấm lục giác) |
| Đầu cốt ống và đầu nối ép cho dây đặc, Cu | 1,5 – 10mm² | Ngàm M 50 |
| Loại đầu cốt | Dải tiết diện | Ngàm phù hợp |
|---|---|---|
| Đầu cốt ép (DIN 46235) và đầu nối (DIN 46237, phần 1) | 6 – 25mm² | Ngàm D 50 |
| Đầu cốt không hàn (DIN 46234), cốt pin (DIN 46230), đầu nối không hàn (DIN 46341) | 0,5 – 10mm² | Ngàm Q 50 |
| Loại | Dải tiết diện | Ngàm phù hợp |
|---|---|---|
| Đầu cos ống / đầu bít cáp | 0,14 – 50mm² | Ngàm AE 50 |
Ngàm AE 50 cho phép bấm đầu cos ống trên toàn bộ dải 0,14–50mm², rất hữu ích cho thợ tủ điện và đấu nối dây mềm.
| Loại | Dải tiết diện | Ngàm phù hợp |
|---|---|---|
| Đầu nối cách điện, bấm đơn | 0,5 – 16mm² | Ngàm IS 50 (bấm đơn) |
| Đầu nối cách điện, bấm kép | 0,1 – 6mm² | Ngàm IS 50 (bấm kép) |
| Đầu cắm (receptacle) không cách điện | 0,25 – 6mm² | Ngàm CR 50 |
| Đầu BNC, ống bọc chống nhiễu, cáp đồng trục RG 58, 59, 62, 71 | – | Ngàm BNC 50 |
| Đầu tiếp xúc tiện, đầu nối chân (pin connectors) | 0,1 – 4mm² | Ngàm SB 50 |
Mẹo chọn ngàm: hãy xác định rõ loại đầu cốt (có bọc nhựa hay không, tiêu chuẩn DIN hay loại thương mại thông thường) và tiết diện dây trước khi đặt hàng. Mỗi ngàm tương ứng một biên dạng bấm riêng, và dùng sai ngàm có thể làm mối nối không đạt yêu cầu.
Với dải bấm từ 0,14mm², máy xử lý tốt đầu cos ống cho dây điều khiển mềm. Đèn LED chiếu sáng và thân máy nhỏ gọn hỗ trợ thao tác trong không gian chật.
Trên dây chuyền, tốc độ dưới 1,5 giây mỗi chu kỳ và lực bấm đồng đều giúp duy trì năng suất, hạn chế mối bấm lỗi. Móc treo cho phép gắn thiết bị cân bằng để giảm tải cho cổ tay người vận hành.
Dụng cụ gọn nhẹ, chạy pin, không cần dây nguồn, phù hợp thi công ngoài hiện trường. Móc chống rơi hỗ trợ an toàn khi làm việc trên cao.
Dải bấm đến 50mm² và khả năng đổi ngàm giúp xử lý nhiều loại đầu cốt trong cùng một công trình. Ngàm BNC 50 còn hỗ trợ đầu BNC cho cáp đồng trục RG 58, 59, 62, 71.
Thợ bảo trì thường phải bấm đa dạng loại cốt với số lượng không lớn nhưng yêu cầu chất lượng cao. Một thân máy cùng bộ ngàm series 50 giúp giảm số dụng cụ phải mang theo.
Quy trình dưới đây mang tính tham khảo. Hãy luôn đọc kỹ hướng dẫn sử dụng chính thức của Klauke trước khi vận hành.
Một số lưu ý:
| Tiêu chí | Kìm bấm tay | Klauke EK-50-ML | Kìm thủy lực dùng pin cỡ lớn |
|---|---|---|---|
| Nguồn lực | Sức tay | Động cơ, pin 10,8V | Bơm thủy lực, pin |
| Độ đồng đều mối bấm | Phụ thuộc người dùng | Cao, nhờ động cơ và kiểm soát điện tử | Cao |
| Mỏi tay khi bấm số lượng lớn | Dễ mỏi | Thấp | Thấp, nhưng máy thường nặng hơn |
| Trọng lượng | Nhẹ | 0,96kg | Thường nặng hơn |
| Phù hợp | Số lượng ít | Số lượng lớn, dây nhỏ đến 50mm² | Dây tiết diện lớn |
Nói gọn lại, EK-50-ML nằm ở "vùng giữa" lý tưởng: mạnh và đều hơn kìm bấm tay, nhưng nhẹ và linh hoạt hơn các dụng cụ thủy lực cỡ lớn dành cho cáp rất to. Nếu công việc của bạn thường xuyên vượt quá 50mm², bạn sẽ cần dụng cụ có lực ép lớn hơn.
Klauke EK-50-ML bấm được dây cỡ nào?
Từ 0,14mm² đến 50mm². Dải này phụ thuộc loại đầu cốt và ngàm sử dụng, vì mỗi ngàm có dải tiết diện riêng.
EK-50-ML bấm được cos pin, cos ống, cos bọc nhựa không?
Được, nhưng cần ngàm tương ứng. Bộ tiêu chuẩn có sẵn ngàm IS50 cho đầu cốt bọc nhựa 0,5–6mm². Đầu cos ống dùng ngàm AE 50, cốt pin theo DIN dùng ngàm Q 50.
Lực ép của máy là bao nhiêu?
15kN.
Một lần sạc bấm được bao nhiêu mối?
Khoảng 300 mối với đầu cốt Cu 10mm² theo DIN 46234. Với tiết diện lớn hơn, số mối mỗi lần sạc sẽ ít hơn.
Sạc pin mất bao lâu?
Khoảng 40 phút.
Máy nặng bao nhiêu?
0,96kg, đã gồm pin.
Mỗi lần bấm mất bao lâu?
Dưới 1,5 giây, tùy vật liệu đầu cốt.
Máy có đèn chiếu sáng không?
Có, đèn LED chiếu sáng vùng làm việc, kèm đèn LED báo bảo dưỡng.
Có thể dùng ngàm của hãng khác không?
Máy dùng ngàm thay thế thuộc series 50 của Klauke. Hãy dùng đúng ngàm series 50 để đảm bảo chất lượng mối bấm và an toàn.
Bảo hành bao lâu?
Theo hãng là 24 tháng, miễn phí gia hạn lên 36 tháng. [Bổ sung chính sách tại Việt Nam.]
Nhiệt độ môi trường cho phép là bao nhiêu?
-10°C đến +40°C.
EK-50-ML có thể dùng để bấm đầu BNC không?
Có, với ngàm BNC 50 dành cho đầu BNC trên cáp đồng trục RG 58, 59, 62 và 71.
Klauke EK-50-ML là dụng cụ bấm cos chạy pin nhỏ gọn, nhẹ (0,96kg), lực ép 15kN, điều khiển bằng một cò và có kiểm soát điện tử việc đóng ngàm. Máy bấm được dải đầu cốt rộng từ 0,14 đến 50mm² nhờ hệ ngàm series 50. Với thợ điện, xưởng tủ điện và đội bảo trì cần mối bấm đồng đều và ít mỏi tay, đây là lựa chọn đáng cân nhắc.
