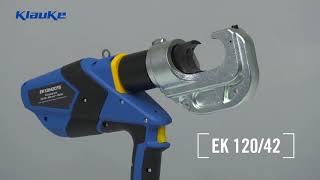

Kìm bấm cos thủy lực Klauke EK 120/42: bấm cáp đến 400mm² bằng pin 18V, ngàm series 13 bấm rộng

Kìm bấm cos thủy lực Klauke EK 120/42: lực ép 120kN, bấm cáp đến 400mm² bằng pin 18V, ngàm series 13 bấm rộng

Tóm tắt nhanh

Klauke EK 120/42 là kìm bấm cos thủy lực chạy pin Li-Ion 18V, lực ép 120kN, bấm đầu cốt và đầu nối từ 16mm² đến 400mm². Máy dùng ngàm thay thế series 13 kiểu bấm rộng (wide pressing), có đầu hở xoay được, hành trình 42mm, thủy lực 2 tầng (tiến nhanh và ép lực), ARS, Bluetooth với ứng dụng Klauke Link® và tín hiệu báo lỗi. Chu kỳ bấm 8–9 giây, máy nặng 7,1kg gồm pin. Có hai hệ pin: Bosch (EK12042CFB) hoặc Makita (EK12042CFM).

Kìm bấm cos Klauke EK 120/42 là gì?

Klauke EK 120/42 là dụng cụ bấm đầu cốt thủy lực chạy pin dành cho cáp tiết diện rất lớn, đến 400mm². Máy dùng ngàm thay thế series 13 kiểu bấm rộng, nên bạn đổi ngàm theo từng loại đầu cốt: cốt ống đồng, cốt ép theo DIN, cốt nhôm, nhôm/đồng, thép không gỉ, kẹp chữ C/H và đầu cos ống.

So với EK120/32, EK 120/42 có hành trình dài hơn (42mm thay vì 32mm) nên mở rộng hơn, đổi lại chu kỳ chậm hơn một chút (8–9 giây) và máy nặng hơn (7,1kg). Cả hai cùng lực ép 120kN, dải 16–400mm² và dùng ngàm series 13.

Máy có thủy lực 2 tầng, ARS để bấm nhiều điểm trên cùng một mối nối, và Klauke Link® để đọc dữ liệu qua Bluetooth. Máy có hai phiên bản pin Bosch hoặc Makita. [Bổ sung: phiên bản pin bạn đang bán.]

Đặc điểm nổi bật của Klauke EK 120/42

1. Lực ép 120kN, dải bấm 16–400mm²

Dải bấm đến 400mm² phục vụ các tuyến cáp động lực rất lớn trong trạm biến áp, tủ đóng cắt và hạ tầng điện, nơi các máy nhỏ hơn không đủ lực.

2. Ngàm series 13, bấm rộng

Máy dùng ngàm thay thế series 13 kiểu bấm rộng (wide pressing). Mỗi lần bấm phủ một vùng lớn hơn, hữu ích với ống nối và đầu cốt dài. [Bổ sung: so sánh số lần bấm với dụng cụ cỡ nhỏ hơn nếu bạn có tài liệu chính hãng. Tài liệu này không nêu con số.]

3. Thủy lực 2 tầng: tiến nhanh và ép lực

Hệ thủy lực 2 tầng có hành trình tiến nhanh và hành trình ép lực, giúp rút ngắn thời gian so với việc ép lực suốt hành trình.

4. ARS: kiểm soát vị trí khi bấm nhiều điểm

ARS (Automatic Return Stop) kiểm soát vị trí khi bấm nhiều lần trên cùng một mối nối, nên đầu bấm không phải lùi hết hành trình mỗi lần. [Bổ sung: cách kích hoạt ARS theo hướng dẫn chính hãng.]

5. Bluetooth và ứng dụng Klauke Link®

Theo hãng, Klauke Link® là nền tảng di động kết nối Bluetooth với dụng cụ Klauke, đăng ký nhanh và cung cấp dữ liệu thời gian thực trên điện thoại hoặc máy tính bảng, có trên App Store và Google Play.

6. Tín hiệu quang và âm thanh khi có lỗi

Máy cảnh báo bằng tín hiệu quang và âm thanh khi xảy ra lỗi. Với cáp cỡ lớn, phát hiện mối bấm lỗi ngay tại chỗ giúp tránh tổn thất lớn về sau.

7. Đầu hở, xoay được

Đầu hở cho phép đặt đầu cốt vào vùng bấm từ bên cạnh, kể cả khi cáp đã cố định. Đầu xoay giúp chỉnh góc làm việc trong tủ điện hoặc hố cáp.

8. Trọng tâm cân bằng, làm việc ít mỏi

Theo hãng, trọng tâm cân bằng giúp làm việc không mỏi, quan trọng với máy nặng 7,1kg.

9. Hai lựa chọn hệ pin: Bosch hoặc Makita

Bản Bosch dùng pin 5,0Ah, sạc 45 phút. Bản Makita dùng pin 4,0Ah, sạc 36 phút, khoảng 115 mối bấm mỗi lần sạc ở Cu 150mm² theo DIN. Nên chuẩn bị pin dự phòng khi làm khối lượng lớn. [Bổ sung: xác nhận khả năng dùng chung pin với dụng cụ khác.]

10. Vận hành một nút, đèn LED, tự động rút đầu, hiển thị mức pin và bảo dưỡng

Mọi chức năng điều khiển bằng một nút. Đèn LED chiếu sáng vùng làm việc. Đầu bấm tự động rút về khi xong. Máy hiển thị mức sạc và trạng thái bảo dưỡng để luôn sẵn sàng.

Thông số kỹ thuật chi tiết

Lưu ý: theo ghi chú của hãng, Klauke có thể cải tiến, thay đổi thông số hoặc ngừng sản xuất model mà không báo trước. Hãy xác nhận thông số mới nhất với nhà cung cấp. Nhiệt độ bản Makita (-12°C) khác bản Bosch (-10°C), nên xác nhận lại.

Mã đặt hàng và bộ sản phẩm

Bộ sản phẩm tiêu chuẩn:

Mỗi phiên bản đi kèm pin và bộ sạc nhanh tương ứng hệ Bosch hoặc Makita, cùng vali KK120NG. Pin RALB2EU và RAL40 cũng được hãng liệt kê là phụ kiện mua thêm, hữu ích làm pin dự phòng.

Lưu ý quan trọng: danh sách trang bị tiêu chuẩn không có ngàm bấm. Bạn cần mua ngàm series 13 phù hợp loại đầu cốt. [Bổ sung: tình trạng sẵn hàng từng loại ngàm và pin dự phòng.]

Khả năng tương thích: bấm được những loại đầu cốt nào?

Máy dùng ngàm series 13. Bạn chọn ngàm theo loại đầu cốt, vật liệu và tiết diện dây.

Đầu cốt ống và đầu nối ống bằng đồng (Cu)

Đầu cốt ống bằng thép không gỉ (VA) và niken (Ni)

Đầu cốt ép và đầu nối theo tiêu chuẩn DIN, Cu

Ống nối cho dây nén chặt và dây hình quạt (sector), Cu

Đầu cốt nhôm (Al) và nhôm/đồng (Al/Cu)

Kẹp và đầu cos ống

Mẹo chọn ngàm: hãy xác định loại đầu cốt (đồng, nhôm, nhôm/đồng, thép không gỉ, niken; có bọc nhựa hay không; theo DIN hay loại thương mại), dạng ruột dẫn (tròn, nén chặt, hình quạt, dây mềm) và tiết diện trước khi đặt hàng. Mỗi ngàm có biên dạng bấm riêng, và dùng sai ngàm có thể làm mối nối không đạt yêu cầu. Máy không phù hợp với dây nhỏ hơn 10mm². Với các dòng "chưa nêu ngàm" ở bảng trên, hãy xác nhận với nhà cung cấp trước khi báo khách.

Ứng dụng thực tế của Klauke EK 120/42

• Trạm biến áp, tủ đóng cắt, thanh cái: bấm cáp động lực rất lớn đến 400mm² bằng dụng cụ chạy pin, không cần trạm bơm thủy lực rời.
• Thi công cáp trung và hạ thế tiết diện lớn: phù hợp công trình ngoài hiện trường, nơi chưa có nguồn điện ổn định.
• Bấm ống nối nhiều điểm: bấm rộng và ARS giúp rút ngắn thời gian.
• Đấu nối cáp nhôm, nhôm/đồng: nhờ hệ ngàm series 13, kể cả cáp hình quạt (sector) với ngàm HRU 13.
• Dự án cần theo dõi dữ liệu và chất lượng: Bluetooth, Klauke Link® và tín hiệu báo lỗi.
• Bảo trì, sửa chữa hạ tầng điện: thay thế dụng cụ bơm tay hoặc bơm điện rời khi phải bấm cáp lớn.

Hướng dẫn sử dụng cơ bản và lưu ý an toàn

Quy trình chỉ mang tính tham khảo. Hãy đọc kỹ hướng dẫn sử dụng chính thức của Klauke (có bản riêng cho EK12042CFB và EK12042CFM, kèm tờ hướng dẫn an toàn) trước khi vận hành.

1. Sạc pin đầy (Bosch khoảng 45 phút, Makita khoảng 36 phút), kiểm tra mức sạc.
2. Chọn ngàm đúng loại theo đầu cốt, vật liệu và tiết diện dây, rồi lắp vào thân máy theo hướng dẫn của hãng.
3. Tuốt dây đúng chiều dài, luồn dây vào đầu cốt đúng vị trí vùng bấm.
4. Đặt đầu cốt vào đầu hở, căn chỉnh theo biên dạng bấm. Xoay đầu máy về góc thuận tiện nếu cần.
5. Nhấn nút điều khiển đến khi chu trình hoàn tất (8–9 giây). Với bấm nhiều điểm, dùng ARS theo hướng dẫn.
6. Chú ý tín hiệu quang và âm thanh. Nếu báo lỗi, kiểm tra lại mối bấm.
7. Kiểm tra mối bấm bằng mắt và kéo thử nhẹ.
8. Theo dõi hiển thị bảo dưỡng hoặc dữ liệu qua Klauke Link®.

Lưu ý:

• Chỉ dùng trong khoảng nhiệt độ theo hướng dẫn của hãng (khoảng -10°C đến +40°C).
• Chỉ dùng ngàm series 13 đúng loại và chỉ bấm các đầu cốt nằm trong dải tương thích.
• Dùng pin và bộ sạc đúng hệ Bosch hoặc Makita.
• Máy nặng 7,1kg, hãy giữ tư thế vững khi làm việc trên cao.

So sánh EK 120/42 với các model cỡ lớn khác

Nói gọn lại: EK 120/42 và EK120/32 cùng lực ép, cùng dải 16–400mm² và cùng ngàm series 13. EK120/32 nhẹ hơn và nhanh hơn, còn EK 120/42 có hành trình dài hơn (42mm). Nếu cần dải đến 500mm², hãy xem EK 120 ID. Nếu cáp đến 300mm², các model nhẹ hơn như EKM 60 ID hay EK60/22 gọn và nhanh hơn nhiều.

Ai nên mua Klauke EK 120/42?

• Nhà thầu hạ tầng điện và trạm biến áp thường xuyên bấm cáp lớn trên 300mm².
• Đơn vị thi công cáp nhôm, nhôm/đồng cần bộ ngàm đa dạng.
• Đơn vị thi công tủ đóng cắt, thanh cái cần lực ép lớn bằng dụng cụ chạy pin.
• Đơn vị bấm ống nối nhiều điểm hưởng lợi từ ARS.
• Đơn vị đã có pin Bosch hoặc Makita 18V.

Câu hỏi thường gặp (FAQ)

Klauke EK 120/42 bấm được dây cỡ nào?
Từ 16mm² đến 400mm² với ngàm HR 13. Dải cụ thể phụ thuộc loại đầu cốt và ngàm. Ví dụ ngàm HD 13 bấm 10–300mm², ngàm HQ 13 bấm 16–150mm², ngàm HF 13 bấm 10–150mm².

Lực ép của máy là bao nhiêu?
120kN.

Mỗi lần bấm mất bao lâu?
Từ 8 đến 9 giây, tùy tiết diện.

Máy nặng bao nhiêu?
7,1kg, đã gồm pin.

EK12042CFB và EK12042CFM khác nhau thế nào?
Cùng thông số bấm, khác hệ pin. Bản Bosch: 5,0Ah, sạc 45 phút. Bản Makita: 4,0Ah, sạc 36 phút, khoảng 115 mối bấm ở Cu 150mm² theo DIN.

Bộ sản phẩm có kèm ngàm không?
Không. Bộ tiêu chuẩn gồm máy, pin, bộ sạc nhanh và vali KK120NG. Bạn cần mua ngàm series 13 riêng.

ARS là gì?
Automatic Return Stop, giúp kiểm soát vị trí khi bấm nhiều lần trên cùng một mối nối.

Klauke Link® là gì?
Nền tảng di động của Klauke, kết nối Bluetooth với dụng cụ để xem dữ liệu thời gian thực trên điện thoại hoặc máy tính bảng.

Máy bấm được cốt nhôm, nhôm/đồng không?
Có. Ngàm HA 13 bấm cốt nhôm theo DIN. Với cốt nhôm/đồng, tài liệu không nêu tên ngàm, hãy xác nhận với nhà cung cấp.

Máy bấm được dây hình quạt (sector) không?
Có, với ngàm HRU 13.

Máy bấm được kẹp chữ C, chữ H và đầu cos ống không?
Có. Ngàm HC 13 / HMC 13 cho kẹp chữ C (10–70mm²), ngàm HAH 13 cho kẹp chữ H (70–120mm²), ngàm AE2213 cho đầu cos ống (25–240mm²).

EK 120/42 khác EK120/32 ở điểm nào?
Cùng lực ép 120kN, dải 16–400mm² và ngàm series 13. EK 120/42 có hành trình 42mm (so với 32mm), chu kỳ 8–9 giây (so với 7–8 giây) và nặng 7,1kg (so với 6,8kg).

Nhiệt độ môi trường cho phép là bao nhiêu?
Khoảng -10°C đến +40°C (bản Makita ghi -12°C). Hãy xác nhận với nhà cung cấp.

Bảo hành bao lâu?
[Bổ sung chính sách bảo hành tại Việt Nam.]

Kết luận

Klauke EK 120/42 là kìm bấm cos thủy lực chạy pin 18V, lực ép 120kN, dải bấm 16–400mm², hành trình 42mm, nặng 7,1kg. Máy có ngàm series 13 bấm rộng, thủy lực 2 tầng, ARS, đầu hở xoay được, tín hiệu báo lỗi và Klauke Link®, với hai phiên bản pin Bosch hoặc Makita. Với nhà thầu hạ tầng điện và đội thi công trạm cần bấm cáp lớn bằng dụng cụ chạy pin, đây là lựa chọn đáng cân nhắc. Hãy nhớ mua ngàm phù hợp vì bộ tiêu chuẩn không kèm ngàm.
