Kìm bấm cos thủy lực Klauke EK 30 ID ML: bấm đầu cốt 6–120mm² bằng pin, không cần thay ngàm

Tóm tắt nhanh

Klauke EK 30 ID ML là kìm bấm cos thủy lực chạy pin Li-Ion 10,8V (2,5Ah), lực ép 30kN, bấm đầu cốt đồng từ 6mm² đến 120mm² bằng phương pháp bấm dập điểm (indent crimping) mà không cần thay ngàm. Máy có đầu kín dạng nắp lật (flip top) xoay được, hành trình/độ mở ngàm 22mm, nặng 1,95kg (gồm pin). Chu kỳ bấm từ 2,5 đến 5 giây tùy tiết diện. Máy đặc biệt phù hợp với dây dẫn nén chặt (compacted) và dây mềm nhiều sợi nhỏ theo tiêu chuẩn EN 60228.

Kìm bấm cos thủy lực Klauke EK 30 ID ML là gì?

Klauke EK 30 ID ML là dụng cụ bấm đầu cốt thủy lực chạy pin cho dây điện tiết diện trung bình đến lớn. Hãng kết hợp công nghệ pin Li-Ion 10,8V có hiển thị mức sạc với cơ cấu bấm dập điểm. Cơ cấu này cho phép bấm cả dải 6–120mm² mà thợ không phải dừng lại để đổi ngàm giữa các cỡ cáp.

Với người làm tủ điện, thi công cáp động lực hay bảo trì nhà máy, điều này có ý nghĩa thực tế. Khi một tuyến cáp có nhiều cỡ dây, bạn không phải mang theo cả bộ ngàm hay mất thời gian lắp và tháo giữa các lần bấm. Máy đủ nhẹ để cầm một tay (1,95kg), nhưng vẫn có lực ép 30kN để xử lý cáp đến 120mm².

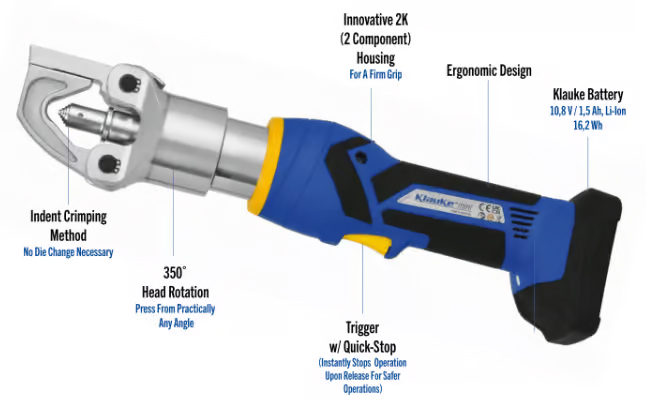

Đặc điểm nổi bật của Klauke EK 30 ID ML

1. Bấm dập điểm, không cần thay ngàm

Đây là điểm khác biệt lớn nhất của EK 30 ID ML. Theo hãng, máy dùng phương pháp bấm dập điểm (indent crimping) và không yêu cầu thay ngàm bấm. Bạn đặt đầu cốt vào đầu bấm, nhấn cò và máy thực hiện chu trình. Cách làm này tiết kiệm thời gian khi bấm nhiều cỡ cáp liên tiếp và giảm nguy cơ chọn nhầm ngàm.

2. Đầu kín dạng nắp lật, xoay được

Máy có đầu kín kiểu nắp lật (closed head, flip top style) và đầu có thể xoay (rotatable). Đầu kín giữ đầu cốt chắc chắn trong vùng bấm. Đầu xoay giúp bạn chỉnh góc làm việc phù hợp trong tủ điện chật hoặc khi cáp đi theo hướng bất tiện, nhờ đó không phải xoay cả cổ tay hay thay đổi tư thế đứng.

3. Vận hành đơn giản, an toàn với một nút điều khiển

Mọi chức năng được điều khiển bằng một nút duy nhất. Người mới dùng làm quen nhanh, ít nhầm thao tác, phù hợp với đội thi công có nhiều thợ luân phiên sử dụng chung một máy.

4. Thao tác một tay thoải mái, chắc chắn

Vỏ máy làm từ nhựa hai thành phần có lớp lót mềm, cho cảm giác cầm êm tay và không trơn khi làm việc kéo dài hoặc khi tay đeo găng. Khi cần giữ dây bằng một tay còn tay kia thao tác máy, thiết kế này rất hữu ích.

5. Trọng lượng nhẹ, ít tốn sức

Máy nặng 1,95kg gồm cả pin, tương đối nhẹ so với lực ép 30kN. Việc nâng máy lên cao hoặc thao tác trong tư thế gượng ép ít gây mỏi tay hơn.

6. Tự động nhả khi hoàn tất

Khi chu trình bấm xong, máy tự động rút piston về. Bạn không phải nhấn thêm nút hay chờ thao tác nhả bằng tay, và có thể chuyển ngay sang mối bấm tiếp theo.

7. Pin Li-Ion 10,8V có hiển thị mức sạc

Pin Li-Ion 10,8V, dung lượng 2,5Ah (27Wh), có đèn hiển thị mức sạc. Thời gian sạc khoảng 45 phút. [Bổ sung: khuyến nghị mua thêm pin dự phòng nếu làm việc cả ngày.]

8. Đèn LED báo bảo dưỡng

Đèn LED nhắc bảo dưỡng giúp bạn biết khi nào cần đưa máy đi kiểm tra theo khuyến nghị của hãng. Đội bảo trì không phải tự ghi nhớ số lần bấm, nên việc duy trì độ tin cậy của dụng cụ dễ hơn.

9. Phù hợp dây nén chặt và dây mềm nhiều sợi nhỏ

Theo hãng, máy rất phù hợp cho dây dẫn nén chặt (compacted conductors), nhất là dây mềm nhiều sợi nhỏ theo tiêu chuẩn EN 60228. Đây là loại dây phổ biến trong tủ điện, thanh cái và các kết nối cần độ linh hoạt. Đầu cốt ống cho dây mềm cần lực bấm đều và đủ lớn để nén chặt các sợi nhỏ, và 30kN của EK 30 ID ML đáp ứng được yêu cầu này trong dải 6–120mm².

Thông số kỹ thuật chi tiết

Lưu ý: theo ghi chú của hãng, Klauke có thể cải tiến hoặc thay đổi thông số kỹ thuật, hoặc ngừng sản xuất model mà không báo trước. Hãy xác nhận thông số mới nhất với nhà cung cấp trước khi đặt hàng.

Bộ sản phẩm bao gồm những gì?

Do EK 30 ID ML bấm dập điểm và không cần thay ngàm, bạn không phải mua thêm bộ ngàm cho các loại đầu cốt được nêu trong phần tương thích bên dưới. [Bổ sung: hàng chính hãng, nguồn gốc xuất xứ, chứng từ CO/CQ nếu có.]

Khả năng tương thích: bấm được những loại đầu cốt nào?

Đầu cốt ống và đầu nối ống bằng đồng (Cu)

Đầu cốt không hàn, đầu nối và cốt pin theo DIN

Mẹo chọn đúng: dải bấm tối đa phụ thuộc loại đầu cốt. Đầu cốt ống Cu bấm được đến 120mm², còn cốt không hàn, cốt pin và đầu nối theo DIN bấm được đến 95mm². Hãy kiểm tra loại đầu cốt và tiết diện dây trước khi đặt hàng. Máy này không phù hợp cho dây nhỏ hơn 6mm². Với dây điều khiển nhỏ, hãy cân nhắc dòng khác, ví dụ Klauke EK-50-ML (0,14–50mm²).

Ứng dụng thực tế của Klauke EK 30 ID ML

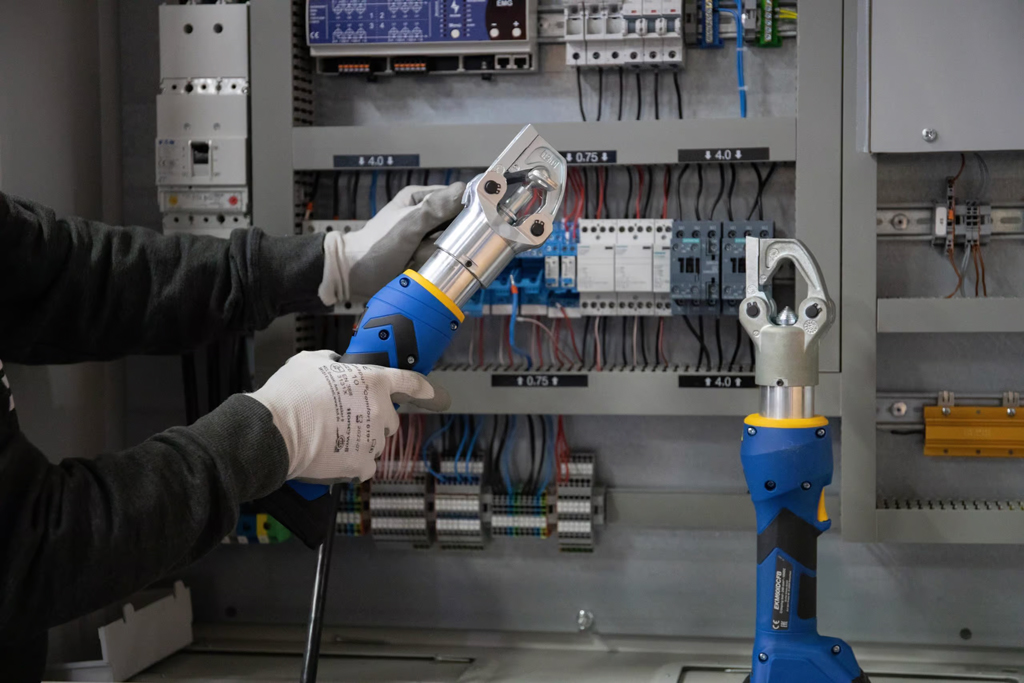

Tủ điện phân phối và tủ điện công nghiệp

Dải bấm 6–120mm² bao phủ các dây động lực thường gặp trong tủ điện. Đầu xoay và đầu kín giúp thao tác trong không gian hẹp, và việc không phải đổi ngàm rút ngắn thời gian thi công.

Đấu nối cáp mềm trong nhà máy và thiết bị

Với dây dẫn mềm nhiều sợi nhỏ theo EN 60228, máy phù hợp cho các kết nối cần độ linh hoạt như máy móc, thiết bị chuyển động, hay các điểm đấu nối thường xuyên phải di chuyển.

Thi công điện công nghiệp ngoài hiện trường

Máy chạy pin, không cần dây nguồn hay trạm bơm thủy lực rời, nhẹ và cầm một tay được, phù hợp công trình ở nơi chưa có nguồn điện ổn định.

Lắp đặt hạ tầng điện, năng lượng, trạm biến áp

Dải đến 120mm² giúp xử lý nhiều cỡ cáp trong cùng một công trình. [Bổ sung: các dự án tham chiếu của đơn vị bạn nếu có.]

Bảo trì và sửa chữa

Thợ bảo trì thường gặp nhiều cỡ cáp trong một ca làm việc. Với máy bấm dập điểm không cần đổi ngàm, bạn xử lý nhanh các mối nối bị lỗi, oxy hóa hoặc cần thay mới mà không phải mang theo nhiều phụ kiện.

Hướng dẫn sử dụng cơ bản và lưu ý an toàn

Quy trình dưới đây chỉ mang tính tham khảo. Hãy đọc kỹ hướng dẫn sử dụng chính thức của Klauke trước khi vận hành.

1. Sạc pin đầy bằng bộ sạc LGML1 (khoảng 45 phút) và kiểm tra đèn hiển thị mức sạc.
2. Chọn đầu cốt đúng loại và tiết diện theo bảng tương thích.
3. Tuốt dây đúng chiều dài, luồn dây vào đầu cốt sao cho lõi đồng nằm đúng vị trí vùng bấm.
4. Mở nắp lật, đặt đầu cốt vào đầu bấm, rồi đóng nắp lại. Xoay đầu máy về góc thuận tiện nếu cần.
5. Nhấn nút điều khiển cho đến khi chu trình hoàn tất. Máy tự động rút piston khi xong.
6. Kiểm tra mối bấm bằng mắt và kéo thử nhẹ.
7. Chú ý đèn LED bảo dưỡng. Khi đèn báo, hãy đưa máy đi kiểm tra theo khuyến nghị của hãng.

Một số lưu ý:

• Chỉ sử dụng máy trong khoảng nhiệt độ môi trường -10°C đến +40°C.
• Chỉ bấm các loại đầu cốt nằm trong dải tương thích của hãng.
• Dùng pin và bộ sạc chính hãng. Bộ sạc LGML1 dùng nguồn 230V.
• Chu kỳ bấm kéo dài 2,5–5 giây, nên hãy giữ máy ổn định cho đến khi chu trình kết thúc.

So sánh: Klauke EK 30 ID ML và Klauke EK-50-ML

Hai model cùng dùng pin 10,8V nhưng phục vụ nhu cầu khác nhau:

Nói gọn lại: nếu bạn chủ yếu bấm dây điều khiển nhỏ và đầu cos ống từ 0,14mm², hãy chọn EK-50-ML. Nếu cần bấm cáp động lực từ 6 đến 120mm² nhanh gọn mà không phải đổi ngàm, EK 30 ID ML là lựa chọn phù hợp hơn. Nhiều xưởng dùng cả hai để phủ toàn bộ dải cáp.

Ai nên mua Klauke EK 30 ID ML?

• Xưởng sản xuất tủ điện thường xuyên bấm cáp động lực nhiều cỡ.
• Nhà thầu cơ điện (M&E) cần dụng cụ chạy pin, một tay, không phải mang theo nhiều bộ ngàm.
• Đội bảo trì nhà máy xử lý đa dạng cỡ cáp trong cùng một ca.
• Đơn vị thi công hạ tầng điện cần dụng cụ gọn nhẹ ở nơi không có nguồn ổn định.
• Người đang dùng kìm thủy lực bơm tay hoặc kìm bấm cơ và muốn tiết kiệm sức, rút ngắn thời gian thao tác.

Câu hỏi thường gặp (FAQ)

Klauke EK 30 ID ML bấm được dây cỡ nào?
Từ 6mm² đến 120mm² với đầu cốt ống Cu. Với cốt không hàn, cốt pin và đầu nối theo DIN, dải bấm là 6–95mm².

Máy có cần thay ngàm khi đổi cỡ cáp không?
Không. Máy dùng phương pháp bấm dập điểm (indent crimping), không cần thay ngàm bấm.

Lực ép của máy là bao nhiêu?
30kN.

Mỗi lần bấm mất bao lâu?
Từ 2,5 đến 5 giây, tùy tiết diện bấm.

Sạc pin mất bao lâu?
Khoảng 45 phút.

Pin của máy loại gì?
Pin Li-Ion 10,8V, dung lượng 2,5Ah (27Wh), có đèn hiển thị mức sạc.

Máy nặng bao nhiêu?
1,95kg, đã gồm pin.

Máy có bấm được dây mềm nhiều sợi nhỏ không?
Có. Hãng ghi rõ máy phù hợp cho dây dẫn nén chặt, nhất là dây mềm nhiều sợi nhỏ theo EN 60228, cùng đầu cốt ống cho dây mềm trong dải 6–120mm².

Đầu máy có xoay được không?
Có. Máy có đầu kín dạng nắp lật và đầu xoay được.

Nhiệt độ môi trường cho phép là bao nhiêu?
-10°C đến +40°C.

EK 30 ID ML khác EK-50-ML ở điểm nào?
EK 30 ID ML là máy thủy lực, lực ép 30kN, bấm 6–120mm² không cần thay ngàm. EK-50-ML là máy điện cơ, lực ép 15kN, bấm 0,14–50mm² và dùng ngàm series 50.

Có bấm được dây nhỏ hơn 6mm² không?
Không nằm trong dải bấm của máy này (từ 6mm²). Với dây nhỏ hơn, hãy xem xét dòng khác như EK-50-ML.

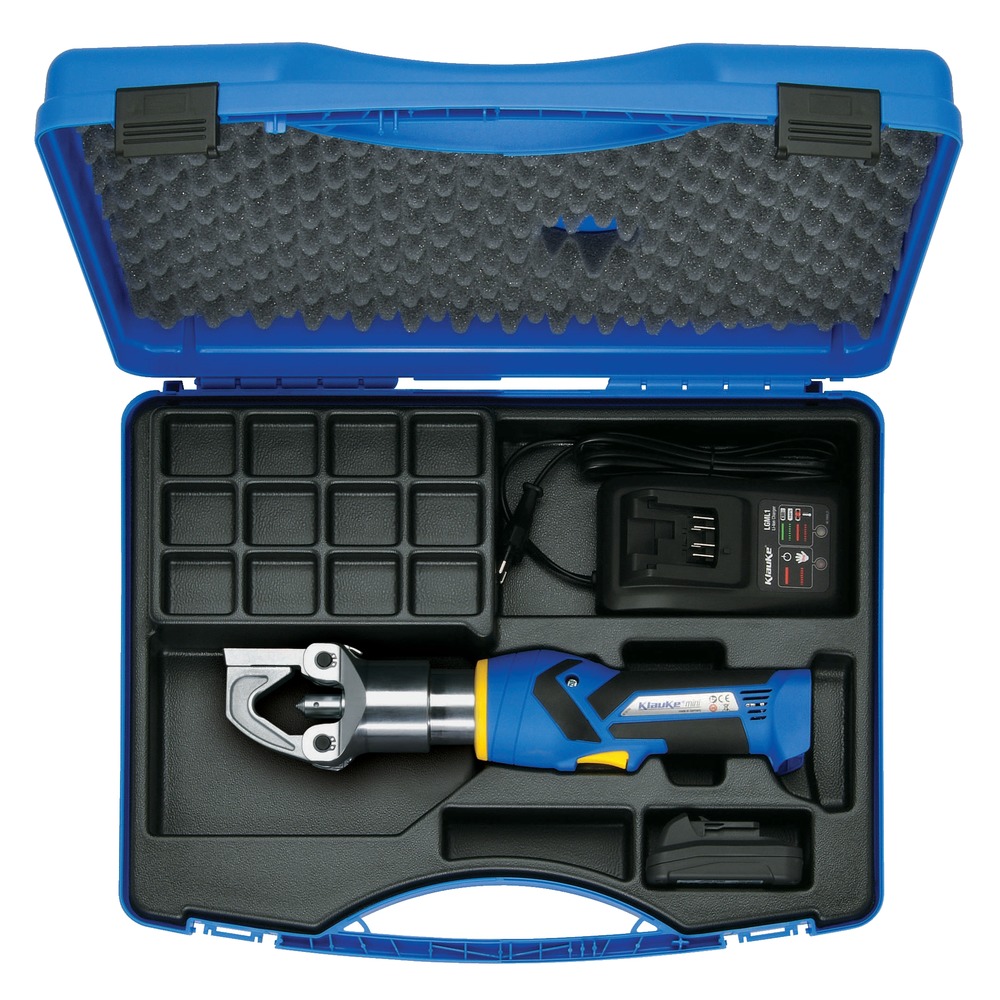

Bộ sản phẩm gồm những gì?
Kìm EK30IDML, vali nhựa cứng KKML, bộ sạc LGML1 (230V) và pin RAML1225 (10,8V/2,5Ah).

Bảo hành bao lâu?
[Bổ sung chính sách bảo hành tại Việt Nam.]

Kết luận

Klauke EK 30 ID ML là kìm bấm cos thủy lực chạy pin có lực ép 30kN, dải bấm 6–120mm², nặng 1,95kg và dùng pin Li-Ion 10,8V/2,5Ah. Điểm nổi bật là bấm dập điểm không cần thay ngàm, đầu kín dạng nắp lật xoay được, điều khiển bằng một nút và tự động nhả khi xong. Máy đặc biệt phù hợp với dây mềm nhiều sợi nhỏ theo EN 60228. Với xưởng tủ điện, nhà thầu cơ điện và đội bảo trì cần bấm nhanh nhiều cỡ cáp, đây là lựa chọn đáng cân nhắc.
