SOFAMEL PATL-MPUB là bộ tiếp địa và ngắn mạch tạm thời cho đường dây trên không trung thế, kẹp MPUB Ø4–30 mm, cáp đồng bọc PVC, sào telescopic và cấu hình đến 9,0 kA/1 s.
SOFAMEL 661 PATL-MPUB là bộ thiết bị tiếp địa và ngắn mạch tạm thời chuyên dụng cho đường dây trên không trung thế, được thiết kế nhằm bảo vệ người lao động trước nguy cơ đóng điện ngoài ý muốn, điện áp hồi tiếp hoặc điện áp cảm ứng trong quá trình bảo trì, sửa chữa và thi công trên lưới điện.
Hệ thống sử dụng kẹp vặn MPUB bằng hợp kim nhôm, phù hợp với dây dẫn trần hình trụ có đường kính 4–30 mm. Bộ kẹp mang MPUP hỗ trợ lắp đồng thời ba kẹp, giúp thao tác tiếp địa nhanh chóng và thuận tiện hơn khi làm việc trên đường dây.
Bộ PATL-MPUB được cấu hình hoàn chỉnh với cáp đồng bọc PVC, cọc tiếp địa, dụng cụ đóng/siết tiếp địa TT-38A, sào thao tác cách điện dạng telescopic và hộp/túi vận chuyển chuyên dụng, đáp ứng nhu cầu triển khai thiết bị tiếp địa an toàn tại hiện trường.
| Thuộc tính | Thông tin |
|---|---|
| Thương hiệu | SOFAMEL |
| Mã sản phẩm | 661 PATL-MPUB |
| Nhóm sản phẩm | Bộ tiếp địa và ngắn mạch tạm thời |
| Ứng dụng chính | Đường dây trên không trung thế |
| Loại kẹp | MPUB, kẹp vặn |
| Vật liệu kẹp | Hợp kim nhôm |
| Đường kính dây dẫn | Ø4–30 mm |
| Kẹp mang | MPUP |
| Cáp | Đồng bọc PVC |
| Sào thao tác | Dạng telescopic |
| Tiêu chuẩn | IEC 61230 |
| Mục đích | Tiếp địa và ngắn mạch bảo vệ trong quá trình làm việc trên lưới điện |
Trong quá trình bảo trì đường dây điện, việc cắt nguồn điện không phải lúc nào cũng loại bỏ hoàn toàn nguy cơ điện áp xuất hiện trên đoạn mạch đang làm việc.
Nguồn điện có thể xuất hiện trở lại do:
Bộ tiếp địa và ngắn mạch tạm thời SOFAMEL PATL-MPUB được sử dụng như một lớp bảo vệ kỹ thuật bổ sung sau khi mạch điện đã được cô lập theo quy trình an toàn.
Khi được lắp đặt đúng kỹ thuật, hệ thống tạo đường dẫn dòng điện có trở kháng thấp về đất và thiết lập trạng thái ngắn mạch theo cấu hình thiết bị, qua đó hỗ trợ bảo vệ người lao động khi xuất hiện điện áp ngoài dự kiến.
Lưu ý: thiết bị tiếp địa và ngắn mạch tạm thời không thay thế quy trình cô lập nguồn, khóa và treo thẻ cảnh báo (LOTO), kiểm tra không điện và các biện pháp an toàn điện bắt buộc khác.
Một trong những thành phần quan trọng của PATL-MPUB là kẹp MPUB dạng vặn.

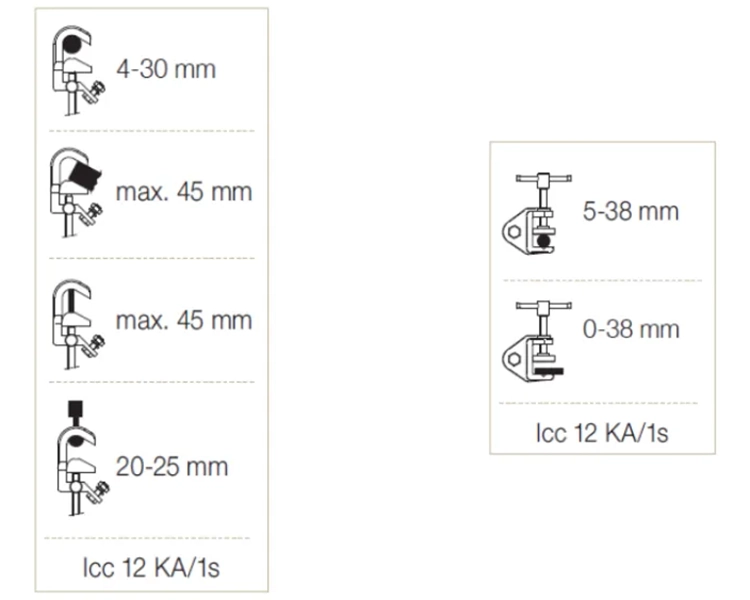

Kẹp được thiết kế để sử dụng trên dây dẫn trần hình trụ có đường kính từ 4 đến 30 mm.
Cơ cấu siết bằng vít giúp người thao tác tạo kết nối cơ học chắc chắn với dây dẫn. Vật liệu hợp kim nhôm giúp kẹp đạt sự cân bằng giữa độ bền cơ học, trọng lượng và khả năng sử dụng trong môi trường làm việc ngoài trời.
PATL-MPUB được trang bị MPUP carrier clamp – kẹp mang MPUP, cho phép bố trí ba kẹp đồng thời.
Thiết kế này đặc biệt hữu ích khi người vận hành cần thực hiện kết nối nhiều điểm trên hệ thống dây dẫn.
Thay vì phải xử lý từng kẹp riêng biệt, hệ thống mang hỗ trợ đưa các kẹp đến vị trí cần lắp đặt một cách đồng bộ hơn.
Điều này giúp:
Bộ thiết bị sử dụng cáp đồng bọc PVC làm dây dẫn tiếp địa và ngắn mạch.
Các cấu hình cáp được cung cấp với tiết diện:
Chiều dài cáp trong bộ phụ thuộc từng cấu hình sản phẩm.
Cáp đồng có khả năng dẫn điện tốt, trong khi lớp bọc PVC giúp tăng khả năng bảo vệ cơ học và thuận tiện hơn khi vận chuyển, bảo quản và thao tác tại hiện trường.
| Mã hàng | Reference | Tiết diện cáp | Dòng ngắn mạch tối đa ICC |
|---|---|---|---|
| 660290 | PATL-MPUB / 1616 | 16/16 mm² | 4,0 kA / 1 s |
| 660300 | PATL-MPUB / 2516 | 25/16 mm² | 6,9 kA / 1 s |
| 660310 | PATL-MPUB / 3525 | 35/25 mm² | 9,0 kA / 1 s |
Các mã 1616, 2516 và 3525 tương ứng với cấu hình tiết diện cáp của từng bộ.
Do đó, khi lựa chọn PATL-MPUB cho một hệ thống cụ thể, cần đối chiếu dòng ngắn mạch dự kiến của hệ thống, tiết diện cáp, cấu hình tiếp địa và yêu cầu kỹ thuật của đơn vị vận hành thay vì chỉ lựa chọn theo kích thước dây dẫn.
Một thông số đặc biệt quan trọng đối với bộ tiếp địa và ngắn mạch tạm thời là dòng ngắn mạch tối đa ICC trong thời gian quy định.
PATL-MPUB có ba cấu hình được cung cấp:
PATL-MPUB / 1616
PATL-MPUB / 2516
PATL-MPUB / 3525
Thông số này cần được xem xét cùng với điều kiện thực tế của hệ thống điện và quy trình lựa chọn thiết bị tiếp địa của đơn vị vận hành.
Bộ PATL-MPUB bao gồm sào thao tác dạng telescopic, hỗ trợ người vận hành đưa hệ thống kẹp đến vị trí làm việc trên đường dây.
Thông số sào theo cấu hình bạn cung cấp:
Thiết kế telescopic giúp cân bằng giữa:
Khả năng thao tác tại hiện trường ↔ kích thước vận chuyển và lưu trữ.
Khi thu gọn, sào có kích thước tương đối nhỏ để bảo quản trong túi vận chuyển. Khi triển khai, sào được kéo dài để hỗ trợ thao tác từ khoảng cách phù hợp theo quy trình làm việc.
Quan trọng: chiều dài sào không đồng nghĩa với khoảng cách an toàn điện. Khoảng cách tiếp cận tối thiểu phải được xác định theo cấp điện áp, quy định hiện hành, quy trình của đơn vị vận hành và loại sào/thiết bị được phê duyệt cho công việc.
Bộ sản phẩm bao gồm:
Thành phần này hỗ trợ triển khai hệ thống tiếp địa tại hiện trường.
Cấu hình hoàn chỉnh giúp người sử dụng không phải chuẩn bị riêng từng thành phần cơ bản, thuận tiện hơn cho đội bảo trì đường dây, kỹ thuật viên điện và các đơn vị thi công lưới điện.

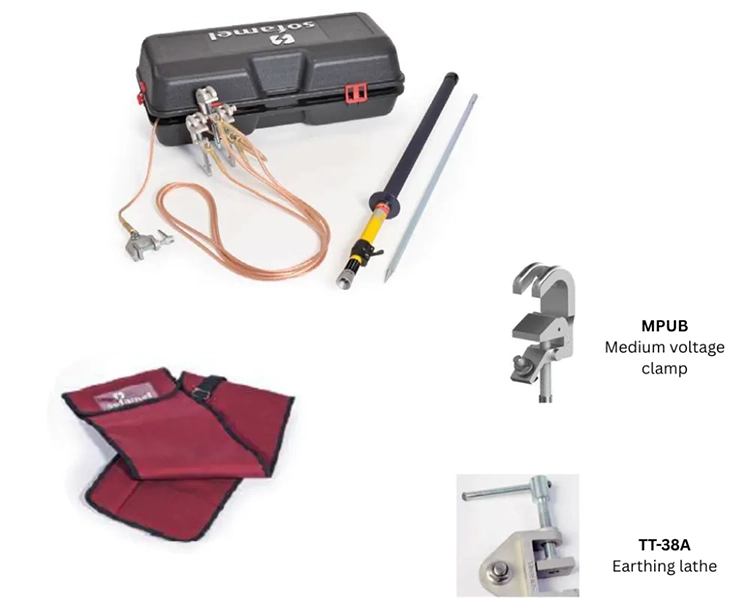

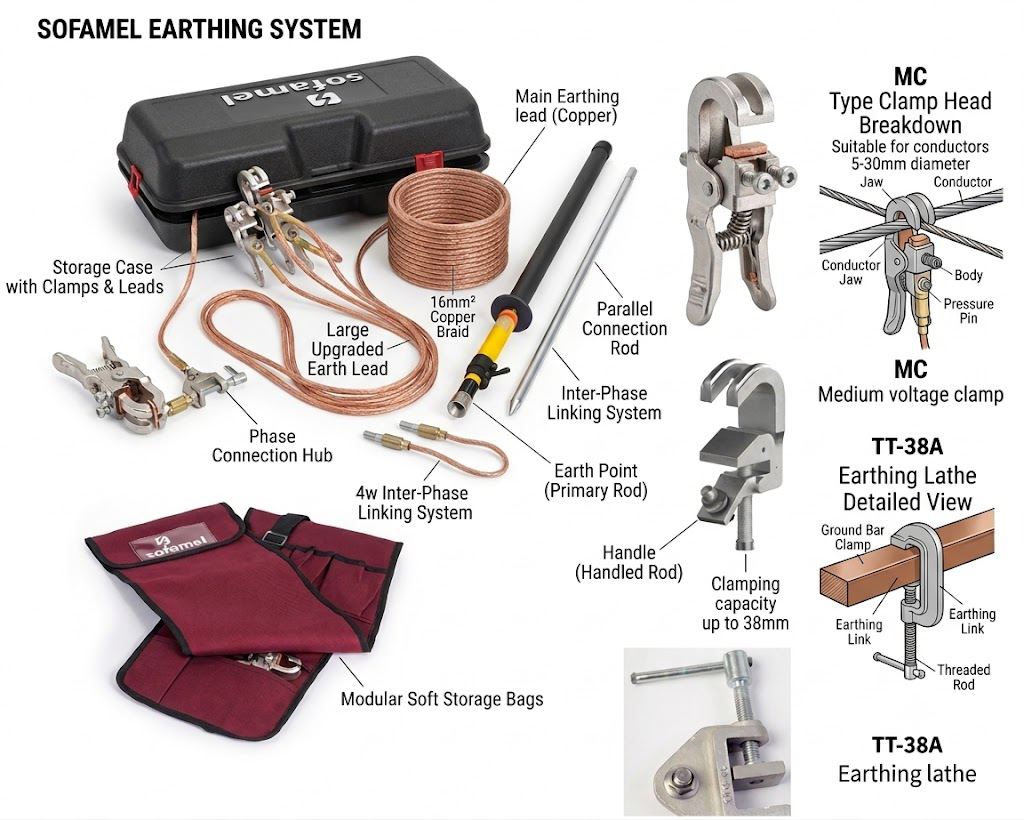

Một bộ SOFAMEL PATL-MPUB bao gồm các thành phần chính:
| STT | Thành phần | Số lượng |
|---|---|---|
| 1 | Kẹp MPUB hợp kim nhôm, dạng vặn, Ø4–30 mm | 2 |
| 2 | Kẹp mang MPUP hợp kim nhôm, dạng vặn, Ø4–30 mm | 1 |
| 3 | Cáp đồng bọc PVC 16/25/35 mm², dài 2,5 m | 2 |
| 4 | Cáp đồng bọc PVC 16/25 mm², dài 15 m | 1 |
| 5 | Dụng cụ TT-38A | 1 |
| 6 | Cọc tiếp địa | 1 |
| 7 | Sào thao tác telescopic | 1 |
| 8 | Hộp nhựa bảo quản | 1 |
| 9 | Túi vận chuyển sào và cọc tiếp địa | 1 |
Cấu hình cáp cụ thể thay đổi theo mã 660290, 660300 hoặc 660310.
PATL-MPUB được thiết kế theo yêu cầu của IEC 61230 đối với thiết bị tiếp địa và ngắn mạch tạm thời sử dụng trong các hệ thống điện.
Việc lựa chọn thiết bị cần dựa trên các thông số thực tế của hệ thống điện, đặc biệt là:
Không nên chỉ dựa vào một thông số đơn lẻ để xác định thiết bị có phù hợp với một hệ thống điện cụ thể hay không.
PATL-MPUB phù hợp cho các hoạt động cần thiết lập tiếp địa và ngắn mạch tạm thời trên đường dây trên không trung thế, chẳng hạn:
Sử dụng trong quá trình bảo trì, sửa chữa và kiểm tra đường dây phân phối điện trên không.
Phù hợp với đội vận hành và bảo trì lưới điện khi cần triển khai hệ thống tiếp địa di động tại hiện trường.
Hỗ trợ các đội thi công thực hiện biện pháp bảo vệ bổ sung sau khi đã cô lập nguồn điện theo quy trình.
Có thể được xem xét cho các hệ thống điện công nghiệp có đường dây trên không và yêu cầu sử dụng thiết bị tiếp địa/ngắn mạch tạm thời phù hợp.
Thiết kế dạng bộ hoàn chỉnh, có hộp và túi vận chuyển, thuận tiện chuẩn bị sẵn trên phương tiện hoặc trong kho thiết bị an toàn điện.
SOFAMEL PATL-MPUB hướng đến:
Ba cấu hình chính:
| Mã hàng | Reference | ICC tối đa |
|---|---|---|
| 660290 | PATL-MPUB / 1616 | 4,0 kA / 1 s |
| 660300 | PATL-MPUB / 2516 | 6,9 kA / 1 s |
| 660310 | PATL-MPUB / 3525 | 9,0 kA / 1 s |
Việc lựa chọn nên bắt đầu từ dòng ngắn mạch tối đa mà hệ thống có thể xuất hiện trong khoảng thời gian thiết kế, sau đó kiểm tra sự tương thích của toàn bộ hệ thống tiếp địa/ngắn mạch.
Đặc biệt, không nên hiểu rằng cấu hình có ICC cao hơn mặc nhiên phù hợp với mọi hệ thống. Việc lựa chọn phải dựa trên hồ sơ kỹ thuật và quy trình an toàn của hệ thống điện cụ thể.
Thiết lập hệ thống tiếp địa và ngắn mạch tạm thời như một biện pháp bảo vệ trong quá trình làm việc trên hệ thống đã được cô lập.
Kẹp MPUP hỗ trợ đưa ba kẹp vào vị trí, giúp tối ưu hóa quá trình lắp đặt.
Kẹp MPUB có phạm vi Ø4–30 mm, đáp ứng nhiều loại dây dẫn trần hình trụ.
Bộ sản phẩm tích hợp kẹp, cáp, cọc tiếp địa, dụng cụ TT-38A, sào thao tác và phụ kiện vận chuyển.
Hộp nhựa và túi chuyên dụng giúp tổ chức thiết bị thuận tiện hơn khi di chuyển giữa kho và công trường.
| Thuộc tính | Thông tin |
|---|---|
| Thương hiệu | SOFAMEL |
| Mã sản phẩm | 661 PATL-MPUB |
| Nhóm sản phẩm | Bộ tiếp địa và ngắn mạch tạm thời |
| Ứng dụng chính | Đường dây trên không trung thế |
| Loại kẹp | MPUB, kẹp vặn |
| Vật liệu kẹp | Hợp kim nhôm |
| Đường kính dây dẫn | Ø4–30 mm |
| Kẹp mang | MPUP |
| Cáp | Đồng bọc PVC |
| Sào thao tác | Dạng telescopic |
| Tiêu chuẩn | IEC 61230 |
| Mục đích | Tiếp địa và ngắn mạch bảo vệ trong quá trình làm việc trên lưới điện |
