SOFAMEL PATL-PCA25-3 là bộ tiếp địa và ngắn mạch đường dây trung thế, gồm 3 kẹp PCA25 Ø6–25mm, cáp đồng PVC, sào telescopic 2m và cọc tiếp địa.
Bộ tiếp địa và ngắn mạch SOFAMEL PATL-PCA25-3 – Model 661 là thiết bị chuyên dụng dành cho công tác bảo vệ người vận hành trên đường dây điện trên không trung thế, đặc biệt trong quá trình bảo trì, sửa chữa và thi công trên các tuyến phân phối điện.
Hệ thống được thiết kế nhằm hỗ trợ thiết lập tiếp địa tạm thời và ngắn mạch an toàn cho đường dây sau khi mạch điện đã được cô lập theo quy trình. Mục tiêu là tạo một phương án bảo vệ bổ sung cho người lao động trước các tình huống như đóng điện ngoài ý muốn hoặc điện áp quay trở lại trong khu vực đang thực hiện công việc.
Điểm nổi bật của SOFAMEL PATL-PCA25-3 là cấu hình 3 kẹp PCA25 bằng hợp kim nhôm, cho phép kết nối với dây dẫn trần dạng trụ có đường kính từ 6 đến 25 mm. Kẹp sử dụng cơ cấu kẹp tự động kết hợp khóa cơ khí cuối, giúp thao tác kết nối nhanh và duy trì tiếp xúc ổn định khi được sử dụng đúng quy trình.
Bộ sản phẩm còn được trang bị đầu phân phối có móc M10, cho phép thao tác đặt đồng thời cả ba kẹp. Kết hợp với sào cách điện dạng telescopic, hệ thống giúp giảm số lần thao tác trực tiếp của nhân viên trên khu vực đường dây.
Theo thông tin cấu hình sản phẩm, bộ PATL-PCA25-3 được thiết kế phù hợp với IEC 61230, tiêu chuẩn liên quan đến thiết bị tiếp địa và ngắn mạch di động sử dụng trong công tác điện.
Trong công tác bảo trì đường dây trung thế, việc đưa thiết bị về trạng thái không mang điện là một bước quan trọng nhưng chưa phải là toàn bộ giải pháp bảo vệ.
Sau khi thực hiện cô lập nguồn điện, khóa và kiểm soát khả năng đóng điện trở lại, người lao động cần thực hiện các bước kiểm tra theo quy trình an toàn của đơn vị. Trong những hệ thống phù hợp, tiếp địa và ngắn mạch tạm thời được sử dụng để thiết lập vùng bảo vệ bổ sung trong quá trình làm việc.
SOFAMEL 661 PATL-PCA25-3 được phát triển cho chính nhóm công việc này.
Thiết bị phù hợp với:
Bộ thiết bị không nên được hiểu là phương tiện thay thế cho việc cô lập nguồn, khóa chống đóng điện, kiểm tra xác nhận không còn điện và thiết lập khu vực làm việc an toàn. Việc sử dụng phải tuân thủ quy trình kỹ thuật và an toàn điện của đơn vị quản lý lưới điện.
Trung tâm của hệ thống là 3 kẹp PCA25 được chế tạo bằng hợp kim nhôm.
Kẹp được thiết kế để sử dụng trên dây dẫn trần dạng trụ có đường kính Ø6–25 mm.
Đây là khoảng kích thước phù hợp với nhiều loại dây dẫn trần được sử dụng trên đường dây điện trên không. Tuy nhiên, trước khi lựa chọn sản phẩm, người sử dụng cần kiểm tra thực tế đường kính dây dẫn và khả năng tương thích của kẹp.
| Đặc điểm | Thông số |
|---|---|
| Loại kẹp | PCA25 |
| Vật liệu | Hợp kim nhôm |
| Số lượng | 3 kẹp |
| Dây dẫn phù hợp | Dây dẫn trần dạng trụ |
| Đường kính dây dẫn | Ø6–25 mm |
| Cơ cấu cố định | Tự động + khóa cơ khí cuối |
Việc sử dụng ba kẹp giúp bộ thiết bị có thể tạo cấu hình kết nối cho nhiều dây dẫn theo thiết kế của hệ thống.
Một trong những đặc điểm đáng chú ý của PCA25 là cơ cấu automatic fastening – fastening automatic activation, kết hợp với khóa cơ khí cuối.
Thay vì chỉ dựa vào một thao tác siết thủ công đơn giản, thiết kế này hỗ trợ quá trình đưa kẹp vào vị trí và cố định tiếp xúc.
Về mặt vận hành, người sử dụng có thể thực hiện quy trình theo hướng:
Đưa kẹp đến vị trí → kích hoạt cơ cấu kẹp → kẹp tự động bám vào dây dẫn → thực hiện khóa cơ khí cuối → kiểm tra trạng thái kết nối.
Cơ cấu này đặc biệt hữu ích khi thao tác trên đường dây trên không, nơi nhân viên kỹ thuật cần hạn chế thời gian xử lý và số lần thao tác.
Lưu ý rằng cơ cấu tự động không đồng nghĩa với việc bỏ qua bước kiểm tra kết nối. Trước khi bắt đầu công việc, trạng thái kẹp, dây cáp, điểm tiếp địa và toàn bộ hệ thống phải được kiểm tra theo quy trình của đơn vị sử dụng.
Một điểm khác biệt quan trọng của PATL-PCA25-3 là hệ thống dispenser head có móc M10.
Đầu phân phối được thiết kế để hỗ trợ đặt đồng thời cả ba kẹp PCA25.
Đối với công tác trên đường dây trung thế, khả năng thao tác nhiều kẹp trong cùng một hệ thống có thể giúp giảm số lần tiếp cận và thao tác của nhân viên kỹ thuật.
Cấu hình này đặc biệt hữu ích khi đội bảo trì cần triển khai một bộ tiếp địa tại khu vực làm việc trên cao.
Đây là một trong những yếu tố giúp PATL-PCA25-3 hướng tới mô hình bộ tiếp địa trung thế cơ động, nhanh và có tổ chức.
Bộ PATL-PCA25-3 được cung cấp với hệ thống cáp đồng bọc PVC cách điện, phục vụ kết nối trong cấu hình tiếp địa và ngắn mạch của bộ thiết bị.
Cấu hình cáp gồm:
Cáp đồng được sử dụng trong bộ thiết bị nhằm tạo đường dẫn điện có độ dẫn điện cao giữa các điểm kết nối theo cấu hình của hệ thống.
Lớp vỏ PVC giúp bảo vệ phần ruột dẫn khỏi các tác động cơ học và môi trường trong quá trình sử dụng thông thường.
| Thành phần | Chiều dài | Tiết diện |
|---|---|---|
| Cáp đồng PVC cách điện | 2 × 2,5 m | 16 / 25 / 35 mm² |
| Cáp đồng PVC cách điện | 1 × 15 m | 16 / 16 / 25 mm² |
Khi kiểm tra sản phẩm thực tế, người sử dụng cần xác định đúng mã cấu hình tiết diện cáp trước khi đặt hàng hoặc đưa vào sử dụng.
Để quản lý cáp tốt hơn trong quá trình vận chuyển và triển khai, bộ sản phẩm có cuộn chứa cáp bằng kim loại.
Đây là chi tiết có ý nghĩa thực tế đối với các đội kỹ thuật thường xuyên phải di chuyển thiết bị giữa nhiều tuyến đường dây.
Cuộn cáp giúp:
Đối với thiết bị tiếp địa, việc bảo quản dây dẫn là vấn đề cần được chú ý bởi tình trạng cáp và đầu nối có liên quan trực tiếp đến khả năng vận hành của toàn bộ bộ thiết bị.
Bộ PATL-PCA25-3 đi kèm sào telescopic có:
Sào được sử dụng để hỗ trợ thao tác với hệ thống kẹp trên đường dây trên không.
Thiết kế telescopic mang lại hai lợi ích chính: dễ vận chuyển và có thể mở rộng khi thao tác.
Khi thu gọn, chiều dài 1,10 m giúp thiết bị thuận tiện hơn trong quá trình đóng gói, lưu kho và vận chuyển. Khi triển khai, sào có thể mở rộng đến 2 m theo cấu hình sản phẩm.
Trong công tác điện, người sử dụng cần kiểm tra tình trạng sào trước mỗi lần làm việc và tuân thủ giới hạn sử dụng được quy định cho thiết bị.
Bộ sản phẩm bao gồm 1 cọc tiếp địa.
Cọc tiếp địa là thành phần kết nối bộ thiết bị với hệ thống tiếp địa theo cấu hình triển khai thực tế.
Khi sử dụng, việc lựa chọn vị trí và phương pháp thiết lập tiếp địa phải tuân thủ yêu cầu kỹ thuật của công việc và quy trình an toàn điện tại hiện trường.
Không nên xem riêng cọc tiếp địa là yếu tố đảm bảo an toàn; hiệu quả của hệ thống phụ thuộc vào toàn bộ chuỗi kết nối, bao gồm điểm tiếp xúc, kẹp, dây dẫn, cọc tiếp địa và điều kiện triển khai.

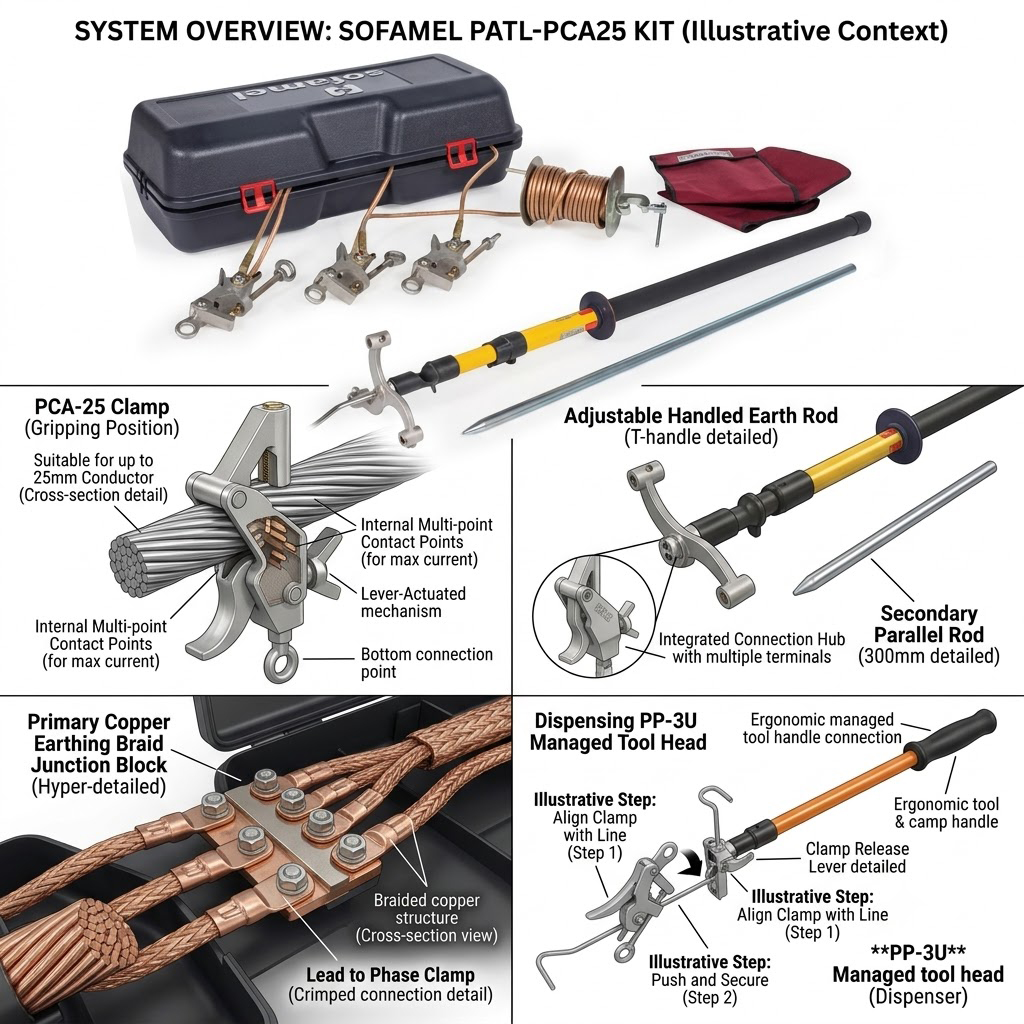

PATL-PCA25-3 được thiết kế như một bộ thiết bị hoàn chỉnh, thay vì các thành phần rời rạc.
STT | Thành phần | Số lượng | Mô tả |
|---|---|---|---|
1 | Kẹp PCA25 | 3 | Hợp kim nhôm, Ø6–25 mm |
2 | Đầu phân phối | 1 | Móc M10, hỗ trợ đặt 3 kẹp |
3 | Cáp đồng PVC | 2 | Dài 2,5 m |
4 | Cáp đồng PVC | 1 | Dài 15 m |
5 | Cuộn chứa cáp | 1 | Kim loại |
6 | Sào telescopic | 1 | 1,10 m thu gọn / 2 m mở rộng |
7 | Cọc tiếp địa | 1 | Tiếp địa hệ thống |
8 | Hộp vận chuyển | 1 | Nhựa |
9 | Túi vận chuyển | 1 | Dành cho sào và cọc tiếp địa |
Cấu hình đồng bộ giúp đội kỹ thuật có thể quản lý thiết bị theo một bộ duy nhất, hạn chế tình trạng thiếu thành phần khi triển khai công việc.
Theo thông tin cấu hình được cung cấp, SOFAMEL PATL-PCA25-3 được thiết kế phù hợp IEC 61230.
IEC 61230 là tiêu chuẩn liên quan đến thiết bị tiếp địa và ngắn mạch di động hoặc di động bằng tay sử dụng trong công tác điện.
Đối với doanh nghiệp điện lực, nhà thầu M&E hoặc đơn vị bảo trì lưới điện, việc lựa chọn thiết bị theo tiêu chuẩn phù hợp giúp quá trình mua sắm và quản lý thiết bị có cơ sở kỹ thuật rõ ràng hơn.
Tuy nhiên, khi sử dụng thông tin “IEC 61230” trong hồ sơ kỹ thuật, hồ sơ đấu thầu hoặc hồ sơ nghiệm thu, doanh nghiệp nên đối chiếu tài liệu kỹ thuật, chứng nhận và phiên bản tiêu chuẩn áp dụng của nhà sản xuất cho đúng cấu hình sản phẩm.
Đây là nhóm ứng dụng chính của PATL-PCA25-3.
Bộ thiết bị phù hợp cho các đội quản lý và bảo trì đường dây điện trên không trung thế, nơi cần triển khai tiếp địa và ngắn mạch tạm thời theo quy trình làm việc.
Trong các kế hoạch bảo trì định kỳ, bộ tiếp địa có thể được đưa vào danh mục thiết bị an toàn cần chuẩn bị trước khi bắt đầu công việc.
Khi sửa chữa các đoạn tuyến hoặc thành phần của hệ thống phân phối điện, PATL-PCA25-3 hỗ trợ thiết lập hệ thống tiếp địa tạm thời theo phương án kỹ thuật được phê duyệt.
Thiết kế dạng bộ, có hộp và túi vận chuyển, phù hợp với các đội kỹ thuật thường xuyên phải di chuyển đến nhiều vị trí làm việc.
Các nhà thầu chuyên bảo trì đường dây và hạ tầng điện có thể sử dụng cấu hình này trong hệ thống quản lý thiết bị an toàn của doanh nghiệp, với điều kiện sản phẩm phù hợp với dây dẫn và phương án kỹ thuật thực tế.
Một bộ tiếp địa chất lượng không thể thay thế quy trình an toàn điện.
Đối với công việc trên đường dây trung thế, quy trình thực tế cần được xây dựng theo quy định của đơn vị quản lý và yêu cầu công việc.
Về nguyên tắc, có thể hình dung chuỗi kiểm soát như sau:
Cô lập nguồn điện → Ngăn đóng điện trở lại → Kiểm tra xác nhận không còn điện → Thiết lập tiếp địa và ngắn mạch theo phương án → Khoanh vùng làm việc → Tiến hành công việc → Tháo thiết bị theo đúng trình tự an toàn.
Trong đó, PATL-PCA25-3 thuộc nhóm thiết bị tiếp địa và ngắn mạch, không phải thiết bị thay thế cho các bước cô lập và xác nhận trạng thái điện.
Đặc biệt, không được dựa vào việc “đã lắp tiếp địa” để bỏ qua bước xác minh tình trạng điện của đường dây.
Trước khi đưa PATL-PCA25-3 vào hiện trường, nên kiểm tra tối thiểu các thành phần sau:
Kiểm tra:
Kiểm tra:
Kiểm tra:
Kiểm tra:
Nếu phát hiện bất thường, thiết bị cần được xử lý theo quy trình kiểm định/bảo trì của đơn vị trước khi sử dụng.
Thiết bị tiếp địa phải được bảo quản có tổ chức để tránh ảnh hưởng đến tình trạng của kẹp, dây dẫn và sào thao tác.
PATL-PCA25-3 có:
Sau khi hoàn thành công việc, các thành phần nên được kiểm tra, vệ sinh theo hướng dẫn của nhà sản xuất và đưa trở lại đúng vị trí bảo quản.
Không nên để dây cáp cuộn tùy tiện hoặc để kẹp tiếp xúc lâu dài với môi trường có thể gây ảnh hưởng đến bề mặt tiếp xúc.
Ba kẹp PCA25 giúp bộ thiết bị phù hợp với cấu hình tiếp địa và ngắn mạch nhiều điểm trên đường dây theo phương án kỹ thuật.
Cơ cấu tự động giúp hỗ trợ thao tác nhanh hơn so với thiết kế chỉ sử dụng cơ cấu siết thủ công.
Sau khi kích hoạt cơ cấu kẹp, hệ thống có bước khóa cơ khí để duy trì trạng thái cố định.
PCA25 phù hợp với dây dẫn trần dạng trụ có đường kính từ 6 đến 25 mm.
Đầu phân phối hỗ trợ thao tác đồng thời ba kẹp, giúp bộ thiết bị có cấu hình chuyên dụng cho đường dây trên không.
Thiết kế thu gọn 1,10 m và mở rộng 2 m giúp cân bằng giữa khả năng vận chuyển và khả năng thao tác.
Cáp đồng cách điện PVC có độ linh hoạt và khả năng dẫn điện phù hợp với cấu hình bộ thiết bị.
Hộp và túi vận chuyển giúp đội kỹ thuật dễ dàng tổ chức, vận chuyển và quản lý thiết bị.
Trong danh mục thiết bị tiếp địa SOFAMEL, việc lựa chọn bộ sản phẩm cần dựa trên đường kính dây dẫn, tiết diện cáp, cấu hình kẹp và phương án kỹ thuật, không chỉ dựa trên tên sản phẩm.
| Tiêu chí | PATL-PCA25-3 | PATL-MPUB | PATL-MPLB |
|---|---|---|---|
| Số kẹp | 3 | 3 | 3 |
| Loại kẹp | PCA25 | MPUB | MPL |
| Dây dẫn | Ø6–25 mm | Ø4–30 mm | Ø5–45 mm |
| Cơ cấu | Tự động + khóa cơ khí | Kẹp vít | Kẹp vít |
| Đầu phân phối | M10 | MPUP | MPLP |
| Cáp | 16/25/35 mm² | 16/25/35 mm² tùy cấu hình | 70 mm² |
| Dụng cụ tiếp địa | Theo cấu hình PATL-PCA25-3 | TT-38A | TT-50 |
| Ứng dụng chính | Đường dây trung thế trên không | Đường dây trung thế trên không | Đường dây trung thế trên không |
Bảng trên giúp người mua nhanh chóng xác định sự khác biệt về công nghệ kẹp và phạm vi dây dẫn.
Nếu đường kính dây dẫn thực tế nằm ngoài khoảng Ø6–25 mm, PCA25 không phải là lựa chọn phù hợp theo thông số được công bố và cần chuyển sang cấu hình kẹp khác.
Khi lựa chọn thiết bị, SmartMall/TATEKSAFE khuyến nghị doanh nghiệp kiểm tra ít nhất 6 yếu tố:
1. Loại hệ thống điện
Xác định thiết bị dành cho đường dây trên không, trạm điện hay hệ thống điện khác.
2. Đường kính dây dẫn
Đối với PATL-PCA25-3, phạm vi của PCA25 là Ø6–25 mm.
3. Số lượng điểm kết nối
Xác định phương án kỹ thuật yêu cầu bao nhiêu kẹp.
4. Tiết diện cáp
Kiểm tra cấu hình cáp 16 / 25 / 35 mm² và 16 / 16 / 25 mm² theo mã sản phẩm cụ thể.
5. Chiều dài thao tác
Xác định chiều dài dây và chiều dài sào cần thiết cho vị trí triển khai.
6. Tiêu chuẩn và hồ sơ kỹ thuật
Đối chiếu IEC 61230 và tài liệu kỹ thuật của nhà sản xuất đối với đúng model/cấu hình cần mua.
Đối với công việc an toàn điện, việc mua từng thành phần riêng lẻ có thể tạo ra rủi ro về khả năng tương thích.
Một bộ hoàn chỉnh như SOFAMEL PATL-PCA25-3 cung cấp đồng thời:
Kẹp PCA25 + đầu phân phối + cáp đồng + cuộn cáp + sào telescopic + cọc tiếp địa + hộp vận chuyển + túi phụ kiện.
Cấu hình đồng bộ giúp đội kỹ thuật:
Đây là một lợi thế quan trọng đối với các đội bảo trì đường dây phải làm việc tại nhiều vị trí khác nhau.
SOFAMEL PATL-PCA25-3 phù hợp để xem xét cho:
Việc lựa chọn cuối cùng cần căn cứ vào điện áp hệ thống, loại dây dẫn, phương án tiếp địa, dòng sự cố dự kiến, quy trình nội bộ và yêu cầu kỹ thuật của công việc.
| Hạng mục | Thông số |
|---|---|
| Thương hiệu | SOFAMEL |
| Model | 661 PATL-PCA25-3 |
| Loại thiết bị | Bộ tiếp địa và ngắn mạch |
| Ứng dụng | Đường dây trên không trung thế |
| Kẹp | PCA25 |
| Vật liệu kẹp | Hợp kim nhôm |
| Số lượng kẹp | 3 |
| Dải dây dẫn | Ø6–25 mm |
| Cơ cấu kẹp | Tự động + khóa cơ khí |
| Đầu phân phối | Dispenser head |
| Móc | M10 |
| Cáp chính | Đồng, bọc PVC |
| Cáp ngắn | 2 × 2,5 m |
| Tiết diện cáp ngắn | 16 / 25 / 35 mm² |
| Cáp dài | 1 × 15 m |
| Tiết diện cáp dài | 16 / 16 / 25 mm² |
| Cuộn chứa cáp | Kim loại |
| Sào telescopic | 1,10 m thu gọn / 2 m mở rộng |
| Cọc tiếp địa | 1 |
| Hộp vận chuyển | Nhựa |
| Túi vận chuyển | Dành cho sào và cọc tiếp địa |
| Tiêu chuẩn tham chiếu | IEC 61230 |
PATL-PCA25-3 được thiết kế cho đường dây điện trên không trung thế. Điện áp và điều kiện sử dụng cụ thể cần được đối chiếu với tài liệu kỹ thuật của nhà sản xuất và quy trình của đơn vị quản lý lưới điện.
Kẹp PCA25 được thiết kế cho dây dẫn trần dạng trụ Ø6–25 mm.
Bộ sản phẩm có 3 kẹp PCA25 bằng hợp kim nhôm.
Có. Bộ sản phẩm được trang bị đầu phân phối có móc M10, hỗ trợ thao tác đặt đồng thời cả ba kẹp theo thiết kế của hệ thống.
Không. PCA25 sử dụng cơ cấu kẹp tự động kết hợp khóa cơ khí cuối, khác với các cấu hình kẹp vít như một số dòng PATL khác.
Sào telescopic có chiều dài 1,10 m khi thu gọn và 2 m khi mở rộng.
Có. Bộ sản phẩm bao gồm các cáp đồng bọc PVC với chiều dài 2,5 m và 15 m, tiết diện thay đổi theo cấu hình được cung cấp.
Không. Bộ tiếp địa và ngắn mạch là một thành phần trong hệ thống an toàn điện và không thay thế quy trình cô lập nguồn, ngăn đóng điện trở lại, LOTO hoặc kiểm tra xác nhận trạng thái không điện.
Không. Kẹp PCA25 có phạm vi thiết kế Ø6–25 mm đối với dây dẫn trần dạng trụ. Cần kiểm tra đúng kích thước và loại dây dẫn trước khi lựa chọn.
SOFAMEL PATL-PCA25-3 là gì?
Đây là bộ tiếp địa và ngắn mạch tạm thời dành cho đường dây điện trên không trung thế, sử dụng 3 kẹp PCA25 bằng hợp kim nhôm cho dây dẫn trần Ø6–25 mm.
PATL-PCA25-3 có gì nổi bật?
Sản phẩm sử dụng cơ cấu kẹp tự động kết hợp khóa cơ khí, đầu phân phối M10 cho phép hỗ trợ đặt đồng thời ba kẹp và đi kèm sào telescopic dài tới 2 m.
PATL-PCA25-3 dùng ở đâu?
Sản phẩm hướng đến các công việc bảo trì, sửa chữa và vận hành đường dây phân phối trung thế trên không, theo phương án kỹ thuật và quy trình an toàn điện phù hợp.
SOFAMEL 661 PATL-PCA25-3 là bộ tiếp địa và ngắn mạch tạm thời dành cho đường dây trên không trung thế, nổi bật với cấu hình 3 kẹp PCA25 bằng hợp kim nhôm Ø6–25 mm, cơ cấu kẹp tự động kết hợp khóa cơ khí, đầu phân phối M10, cáp đồng PVC, cuộn chứa cáp kim loại, sào telescopic 2 m và cọc tiếp địa.
Thiết kế đồng bộ giúp sản phẩm phù hợp với nhu cầu của các đội quản lý, vận hành, bảo trì và sửa chữa đường dây trung thế, đặc biệt khi yêu cầu thao tác nhiều kẹp trong một hệ thống.
Theo thông tin sản phẩm, thiết bị được thiết kế phù hợp với IEC 61230. Khi lựa chọn, doanh nghiệp nên đối chiếu chính xác cấu hình sản phẩm với đường kính dây dẫn, tiết diện cáp, phương án tiếp địa, điều kiện làm việc và quy trình an toàn điện tại hiện trường.
SOFAMEL PATL-PCA25-3 có thể được xem xét như một giải pháp chuyên dụng trong hệ thống thiết bị tiếp địa, nối đất và ngắn mạch an toàn dành cho lưới điện trung thế.
| Hạng mục | Thông số |
|---|---|
| Thương hiệu | SOFAMEL |
| Model | 661 PATL-PCA25-3 |
| Loại thiết bị | Bộ tiếp địa và ngắn mạch |
| Ứng dụng | Đường dây trên không trung thế |
| Kẹp | PCA25 |
| Vật liệu kẹp | Hợp kim nhôm |
| Số lượng kẹp | 3 |
| Dải dây dẫn | Ø6–25 mm |
| Cơ cấu kẹp | Tự động + khóa cơ khí |
| Đầu phân phối | Dispenser head |
| Móc | M10 |
| Cáp chính | Đồng, bọc PVC |
| Cáp ngắn | 2 × 2,5 m |
| Tiết diện cáp ngắn | 16 / 25 / 35 mm² |
| Cáp dài | 1 × 15 m |
| Tiết diện cáp dài | 16 / 16 / 25 mm² |
| Cuộn chứa cáp | Kim loại |
| Sào telescopic | 1,10 m thu gọn / 2 m mở rộng |
| Cọc tiếp địa | 1 |
| Hộp vận chuyển | Nhựa |
| Túi vận chuyển | Dành cho sào và cọc tiếp địa |
| Tiêu chuẩn tham chiếu | IEC 61230 |
