SOFAMEL PATC-PP15 là bộ tiếp địa và bảo vệ ngắn mạch trạm trung thế, gồm 3 kẹp PP15 hợp kim nhôm, dùng cho dây Ø6–15mm và thanh cái đến 15×55mm.
SOFAMEL 662 PATC-PP15 là bộ tiếp địa và bảo vệ ngắn mạch tạm thời cho trạm điện trung thế, được thiết kế phục vụ công tác bảo trì, sửa chữa và kiểm tra thiết bị điện trong khu vực trạm.
Bộ thiết bị sử dụng 3 kẹp PP15 bằng hợp kim nhôm, thiết kế dạng kẹp thanh cái với cơ cấu bayonet fixing giúp tạo kết nối nhanh và chắc chắn. Kẹp PP15 có khả năng sử dụng với dây dẫn dạng trụ đường kính Ø6–15 mm và thanh cái phẳng có kích thước đến 15 × 55 mm, phù hợp với nhiều cấu hình thanh cái trong trạm điện.
Một điểm đáng chú ý của PATC-PP15 là khả năng sử dụng cho thanh cái phẳng bố trí theo phương ngang hoặc phương đứng. Đây là đặc điểm hữu ích trong các khu vực trạm có cấu hình thanh cái khác nhau hoặc không gian thao tác hạn chế.

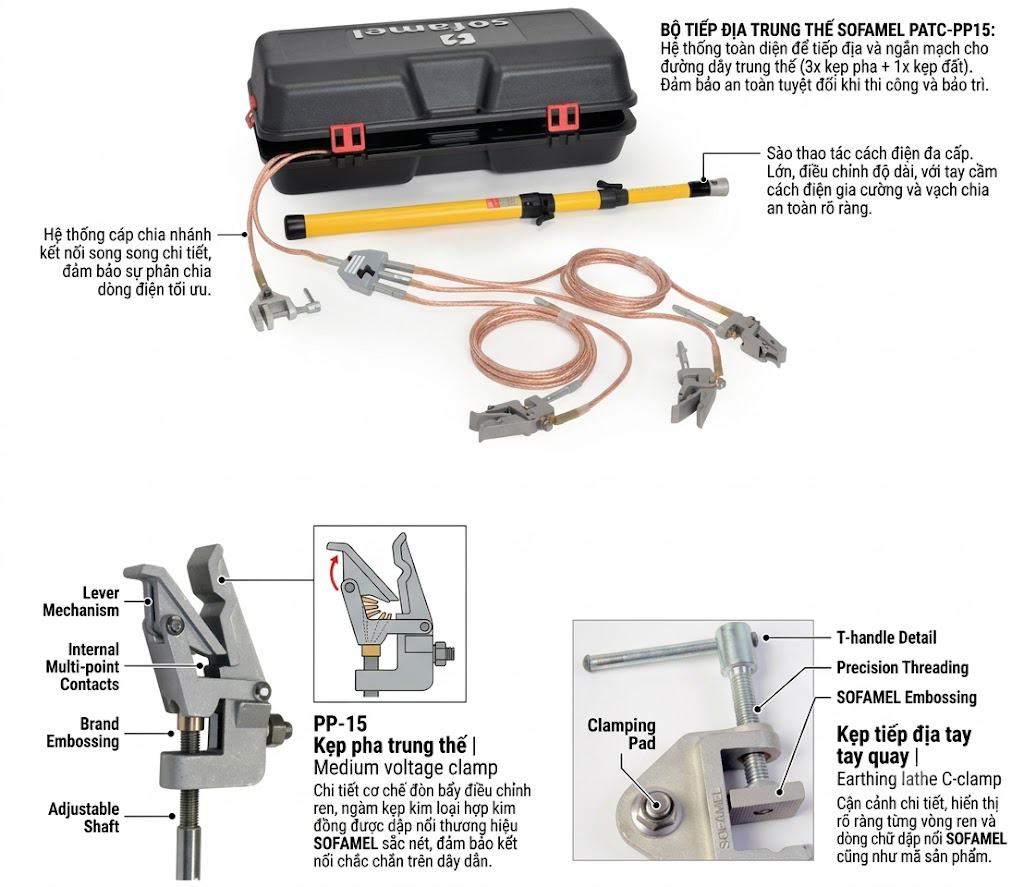

Bộ hoàn chỉnh bao gồm:
Theo thông tin nhà cung cấp, bộ thiết bị được thiết kế phù hợp với IEC 61230 về thiết bị nối đất và ngắn mạch tạm thời.
Lưu ý an toàn: PATC-PP15 là thiết bị hỗ trợ tiếp địa và bảo vệ ngắn mạch tạm thời. Thiết bị không thay thế quy trình cô lập nguồn, khóa/treo biển cảnh báo, kiểm tra không còn điện và các bước an toàn điện khác theo quy định của đơn vị vận hành.
Trong công tác bảo trì trạm điện trung thế, một trong những yêu cầu quan trọng là kiểm soát nguy cơ xuất hiện điện áp ngoài dự kiến trong khu vực đang làm việc.
Nguồn điện có thể quay trở lại do nhiều nguyên nhân như:
Hệ thống tiếp địa và ngắn mạch tạm thời được sử dụng như một lớp bảo vệ bổ sung sau khi mạch điện đã được cô lập và xác nhận trạng thái an toàn theo quy trình.
SOFAMEL PATC-PP15 cung cấp một cấu hình tiếp địa gồm nhiều điểm kết nối, trong đó ba kẹp PP15 được nối với hệ thống dây cáp thông qua đầu nối chia ba.
Khi được lựa chọn đúng cấu hình, lắp đặt đúng vị trí và sử dụng đúng quy trình, hệ thống giúp thiết lập đường dẫn tiếp địa và ngắn mạch tạm thời nhằm hỗ trợ bảo vệ người lao động trước các tình huống điện áp xuất hiện ngoài dự kiến.
Điểm nổi bật nhất của PATC-PP15 là kẹp PP15 bằng hợp kim nhôm.
Không giống các bộ tiếp địa chuyên dùng cho một dạng dây dẫn duy nhất, PP15 được thiết kế để sử dụng trên cả:
Đặc biệt, kẹp phù hợp với thanh cái phẳng bố trí ngang hoặc dọc.
Điều này giúp PATC-PP15 có phạm vi ứng dụng phù hợp với nhiều cấu hình thiết bị trong trạm điện trung thế.
| Hạng mục | Thông số |
|---|---|
| Model kẹp | PP15 |
| Vật liệu | Hợp kim nhôm |
| Kiểu cố định | Bayonet |
| Dây dẫn dạng trụ | Ø6–15 mm |
| Thanh cái phẳng | Tối đa 15 × 55 mm |
| Hướng thanh cái | Ngang hoặc đứng |
| Số lượng kẹp trong bộ | 3 |
Cơ cấu bayonet fixing giúp thao tác kết nối nhanh, đồng thời tạo sự ổn định cơ học giữa kẹp và điểm tiếp xúc.
Đối với công tác bảo trì trạm điện, khả năng thao tác nhanh và kiểm soát được vị trí tiếp xúc là những yếu tố quan trọng khi triển khai thiết bị tiếp địa tạm thời.
PATC-PP15 không phải là một bộ dây tiếp địa đơn giản. Đây là một hệ thống tiếp địa và bảo vệ ngắn mạch tạm thời dạng bộ, được thiết kế để các thành phần phối hợp với nhau.
Cấu hình gồm ba nhánh tiếp địa cho phép kết nối nhiều điểm trong hệ thống điện theo cấu hình công việc cụ thể.
Bộ sản phẩm đặc biệt phù hợp với những khu vực như:
Việc sử dụng ba kẹp PP15 giúp kỹ thuật viên có thể triển khai hệ thống theo cấu hình phù hợp với sơ đồ thiết bị và quy trình an toàn của đơn vị quản lý.
Một trong những đặc điểm kỹ thuật của PP15 là bayonet fixing mechanism.
Cơ cấu này được thiết kế để hỗ trợ thao tác lắp đặt và tháo kẹp thuận tiện hơn so với các cấu hình yêu cầu nhiều bước cố định cơ khí.
Trong thực tế vận hành, một bộ tiếp địa tạm thời cần đáp ứng đồng thời nhiều yêu cầu:
PP15 được thiết kế theo hướng này.
Tuy nhiên, cơ cấu bayonet không có nghĩa là có thể bỏ qua quy trình kiểm tra điểm tiếp xúc. Trước khi đưa hệ thống vào sử dụng, người vận hành vẫn phải kiểm tra tình trạng kẹp, bề mặt tiếp xúc, cáp, đầu nối và các thành phần liên quan.
Bộ PATC-PP15 sử dụng cáp đồng bọc PVC để kết nối các kẹp PP15 với hệ thống tiếp địa.
Theo cấu hình sản phẩm, bộ gồm:
Việc sử dụng cáp đồng giúp tạo thành đường dẫn điện giữa các điểm kẹp và đầu nối chung.
Lớp cách điện PVC giúp bảo vệ phần dẫn điện của cáp trong điều kiện thao tác và vận chuyển thông thường.
| Hạng mục | Thông số |
|---|---|
| Vật liệu dẫn điện | Đồng |
| Cách điện | PVC |
| Số lượng | 3 dây |
| Chiều dài | 0,75 m/dây |
| Tiết diện | 25/35/50 mm² |
| Cấu hình | Tùy model |
Lưu ý: Tiết diện 25/35/50 mm² cần được xác định theo đúng mã cấu hình đặt hàng. Không nên suy đoán tiết diện chỉ từ tên PATC-PP15.
PATC-PP15 được trang bị insulated trifurcating connector – đầu nối chia ba cách điện.
Đây là thành phần trung tâm giúp kết nối ba nhánh cáp từ ba kẹp PP15 vào hệ thống tiếp địa theo cấu hình của bộ.
Thiết kế chia ba giúp bộ thiết bị có cấu trúc tương đối gọn:
Kẹp PP15 1
↓
Cáp đồng 0,75 m
↘
Đầu nối chia ba
↗
Cáp đồng 0,75 m
↑
Kẹp PP15 2
và nhánh thứ ba tương ứng.
Trong thực tế, sơ đồ đấu nối cụ thể phải được thực hiện theo hướng dẫn của nhà sản xuất và quy trình kỹ thuật của đơn vị sử dụng.
Bộ sản phẩm được cung cấp kèm TT-38A milling earthing lathe.
Trong tài liệu kỹ thuật của nhà sản xuất, thành phần này được liệt kê như một phần của bộ thiết bị tiếp địa.
Để tránh nhầm lẫn, SmartMall/TATEKSAFE nên giữ tên kỹ thuật:
Dụng cụ tiếp địa TT-38A
thay vì tự diễn giải chức năng của chi tiết này khi chưa có tài liệu kỹ thuật bổ sung.
Việc sử dụng TT-38A cần tuân thủ hướng dẫn kỹ thuật của SOFAMEL và quy trình làm việc của đơn vị vận hành.
PATC-PP15 đi kèm sào thao tác telescopic 3 đoạn, chiều dài khoảng 1,5 m.
Sào được sử dụng để hỗ trợ người vận hành đưa kẹp tiếp địa đến vị trí cần thiết mà không phải tiếp cận trực tiếp điểm lắp đặt bằng tay.
Đặc điểm:
Trong công việc thực tế, chiều dài sào phải được đánh giá cùng khoảng cách an toàn, cấu hình thiết bị, cấp điện áp và quy trình thao tác.
Không nên hiểu chiều dài 1,5 m là khoảng cách an toàn điện cố định cho mọi trường hợp.
Toàn bộ bộ thiết bị được chứa trong hộp nhựa bảo quản và vận chuyển.
Đây là một chi tiết có giá trị thực tế đối với các đội bảo trì điện thường xuyên phải di chuyển thiết bị giữa nhiều trạm.
Hộp giúp:
Đối với thiết bị an toàn điện, việc quản lý theo bộ rất quan trọng vì thiếu một thành phần có thể khiến cấu hình không còn đầy đủ để thực hiện công việc theo thiết kế.
STT | Thành phần | Số lượng | Thông số |
|---|---|---|---|
1 | Kẹp PP15 | 3 | Hợp kim nhôm, bayonet, Ø6–15 mm / thanh phẳng ≤15 × 55 mm |
2 | Cáp đồng bọc PVC | 3 | 0,75 m, 25/35/50 mm² tùy model |
3 | Đầu nối chia ba cách điện | 1 | Insulated trifurcating connector |
4 | Dụng cụ tiếp địa | 1 | TT-38A |
5 | Sào thao tác telescopic | 1 | 3 đoạn, 1,5 m |
6 | Hộp nhựa | 1 | Bảo quản và vận chuyển |
PATC-PP15 có thể được sử dụng trong các công việc bảo trì định kỳ tại trạm điện trung thế, khi cần triển khai hệ thống tiếp địa và ngắn mạch tạm thời theo quy trình.
Bộ thiết bị phù hợp cho các đội sửa chữa điện cần một bộ tiếp địa chuyên dụng có khả năng làm việc với thanh cái phẳng.
Khả năng kẹp thanh cái phẳng đến 15 × 55 mm là đặc điểm quan trọng của PP15.
PP15 được thiết kế cho cả hai hướng lắp đặt:
Điều này giúp tăng tính linh hoạt khi triển khai trong các cấu hình trạm khác nhau.
Bộ thiết bị có dạng kit hoàn chỉnh, bao gồm kẹp, cáp, đầu nối, dụng cụ tiếp địa, sào thao tác và hộp bảo quản, phù hợp cho các đội kỹ thuật cần thiết bị có thể vận chuyển giữa nhiều địa điểm.
PATC-PP15 là thiết bị an toàn điện và phải được sử dụng bởi người có chuyên môn, được đào tạo và được phép thực hiện công việc.
Một quy trình tổng quát thường phải bao gồm các bước như:
Xác định chính xác thiết bị, mạch điện, thanh cái và khu vực cần bảo trì.
Thực hiện cô lập nguồn theo quy trình vận hành được phê duyệt.
Áp dụng các biện pháp khóa, treo biển và kiểm soát nguồn năng lượng phù hợp.
Sử dụng thiết bị kiểm tra điện áp phù hợp để xác nhận điều kiện làm việc trước khi triển khai tiếp địa.
Kiểm tra:
Đưa các kẹp PP15 đến đúng vị trí theo phương án kỹ thuật.
Kiểm tra độ ổn định cơ khí và tình trạng kết nối trước khi bắt đầu công việc.
Chỉ tiến hành công việc sau khi toàn bộ điều kiện an toàn đã được xác nhận.
Sau khi hoàn thành công việc, tháo hệ thống tiếp địa theo trình tự được quy định, kiểm tra lại thiết bị và đưa vào hộp bảo quản.
Quan trọng: Đây là mô tả nguyên tắc chung, không phải quy trình thao tác thay thế hướng dẫn của SOFAMEL hoặc quy trình an toàn điện của đơn vị vận hành.
Thiết bị tiếp địa tạm thời phải được kiểm tra trước mỗi lần sử dụng.
Kiểm tra:
Kiểm tra:
Kiểm tra tình trạng cơ khí và cách điện.
Kiểm tra:
Nếu phát hiện dấu hiệu hư hỏng, thiết bị cần được đưa ra khỏi sử dụng để đánh giá theo quy trình của đơn vị quản lý.
Hai sản phẩm đều thuộc nhóm thiết bị tiếp địa và bảo vệ ngắn mạch cho trạm điện trung thế, nhưng thiết kế kẹp khác nhau.
| Tiêu chí | SOFAMEL PATC-PP15 | SOFAMEL PATC-5014H |
|---|---|---|
| Môi trường chính | Trạm điện trung thế | Trạm điện trung thế |
| Kẹp | PP15 | 5014H |
| Vật liệu kẹp | Hợp kim nhôm | Đồng thau |
| Số kẹp | 3 | 3 |
| Dây dẫn dạng trụ | Ø6–15 mm | Ø5–25 mm |
| Thanh cái phẳng | ≤15 × 55 mm | Không phải cấu hình chính |
| Cơ cấu | Bayonet | Đầu đa hướng, siết Hex-12 |
| Cáp nhánh | 0,75 m | 0,75 m |
| Sào | Telescopic 1,5 m | Telescopic 1,5 m |
| Đầu nối | Chia ba cách điện | Chia ba cách điện |
| Dụng cụ tiếp địa | TT-38A | TT-38A |
| Hộp | Hộp nhựa | Hộp nhựa |
Nếu hệ thống cần làm việc với thanh cái phẳng đến 15 × 55 mm, PATC-PP15 có cấu hình kẹp được thiết kế trực tiếp cho ứng dụng này.
Trong khi đó, PATC-5014H nổi bật ở kẹp đồng thau 5014H có đầu đa hướng, phù hợp khi yêu cầu thao tác với các điểm tiếp địa có hướng tiếp cận khác nhau.
Do đó, việc lựa chọn không nên chỉ dựa vào tên model mà cần kiểm tra:
loại thanh dẫn → kích thước điểm kẹp → hướng tiếp cận → tiết diện cáp → cấu hình trạm → dòng ngắn mạch yêu cầu → quy trình vận hành.
Kẹp tiếp địa là điểm kết nối trực tiếp với phần dẫn điện cần tiếp địa tạm thời.
Nếu lựa chọn sai kích thước hoặc sai loại kẹp, hệ thống có thể không phù hợp với điểm lắp đặt.
Với PATC-PP15, phạm vi được xác định rõ:
Dây dẫn trụ: Ø6–15 mm
hoặc
Thanh cái phẳng: tối đa 15 × 55 mm.
Do đó, khi đặt hàng, kỹ thuật viên nên cung cấp thông tin thực tế của thanh cái hoặc dây dẫn để xác nhận khả năng tương thích.
Không nên sử dụng kẹp ngoài phạm vi kích thước được nhà sản xuất công bố.
PP15 được thiết kế cho thanh cái phẳng ngang và đứng, đồng thời hỗ trợ dây dẫn dạng trụ Ø6–15 mm.
Ba kẹp tạo thành hệ thống tiếp địa nhiều nhánh phù hợp với cấu hình bộ.
Cơ cấu bayonet hỗ trợ thao tác kết nối nhanh và thuận tiện.
Sản phẩm bao gồm kẹp, cáp, đầu nối, dụng cụ tiếp địa, sào và hộp.
Hộp nhựa giúp tập trung và bảo quản các thành phần của bộ.
Thiết kế hướng tới các ứng dụng bảo trì và sửa chữa tại trạm điện trung thế.
PATC-PP15 phù hợp để xem xét cho:
Việc sử dụng phải được thực hiện bởi người được đào tạo và được đơn vị có thẩm quyền cho phép.
PATC-PP15 được thiết kế cho công tác tiếp địa và bảo vệ ngắn mạch tạm thời tại trạm điện trung thế.
Kẹp PP15 hỗ trợ dây dẫn dạng trụ Ø6–15 mm.
Có. PP15 được thiết kế cho thanh cái phẳng tối đa 15 × 55 mm.
Có. Theo thông tin sản phẩm, PP15 phù hợp với thanh cái phẳng được bố trí theo phương ngang hoặc phương đứng.
Bộ PATC-PP15 gồm 3 kẹp PP15 bằng hợp kim nhôm.
Bộ gồm 3 cáp đồng bọc PVC dài 0,75 m, với tiết diện 25/35/50 mm² tùy model.
Có. Sản phẩm bao gồm sào thao tác telescopic 3 đoạn, dài 1,5 m.
Theo thông tin nhà cung cấp, thiết bị được thiết kế phù hợp với IEC 61230. Khi sử dụng trong dự án có yêu cầu hồ sơ tiêu chuẩn/chứng nhận cụ thể, cần kiểm tra tài liệu kỹ thuật và chứng từ tương ứng của đúng model.
Không. Đây là thiết bị tiếp địa và bảo vệ ngắn mạch tạm thời, không thay thế các bước cô lập nguồn, khóa nguồn, treo cảnh báo, kiểm tra không còn điện và các biện pháp an toàn khác.
SOFAMEL 662 PATC-PP15 là bộ tiếp địa và bảo vệ ngắn mạch tạm thời dành cho trạm điện trung thế, nổi bật với 3 kẹp PP15 bằng hợp kim nhôm, cơ cấu bayonet fixing và khả năng sử dụng trên cả dây dẫn dạng trụ Ø6–15 mm và thanh cái phẳng tối đa 15 × 55 mm.
Cấu hình hoàn chỉnh gồm cáp đồng bọc PVC 0,75 m, đầu nối chia ba cách điện, dụng cụ tiếp địa TT-38A, sào thao tác telescopic 1,5 m và hộp nhựa vận chuyển, tạo thành một bộ thiết bị gọn và thuận tiện cho các đội bảo trì trạm điện.
Đối với SmartMall/TATEKSAFE, PATC-PP15 nên được định vị trong nhóm thiết bị tiếp địa trạm điện trung thế, đặc biệt hướng tới các ứng dụng có thanh cái phẳng và yêu cầu kẹp được cả phương ngang lẫn phương đứng.
Việc lựa chọn thiết bị cuối cùng cần căn cứ vào kích thước điểm kẹp, cấu hình hệ thống, tiết diện cáp, yêu cầu dòng ngắn mạch, tài liệu kỹ thuật của nhà sản xuất và quy trình an toàn điện của đơn vị vận hành.
| Thuộc tính | Thông tin |
|---|---|
| Thương hiệu | SOFAMEL |
| Model | 662 PATC-PP15 |
| Tên sản phẩm | Bộ tiếp địa và bảo vệ ngắn mạch trạm trung thế |
| Dòng sản phẩm | PATC |
| Ứng dụng | Trạm điện trung thế |
| Kẹp | PP15 |
| Vật liệu kẹp | Hợp kim nhôm |
| Số lượng kẹp | 3 |
| Cơ cấu cố định | Bayonet |
| Dây dẫn trụ | Ø6–15 mm |
| Thanh cái phẳng | ≤15 × 55 mm |
| Hướng thanh cái | Ngang / đứng |
| Cáp | Đồng bọc PVC |
| Số lượng cáp | 3 |
| Chiều dài cáp | 0,75 m |
| Tiết diện cáp | 25/35/50 mm² tùy model |
| Đầu nối | Trifurcating connector cách điện |
| Dụng cụ tiếp địa | TT-38A |
| Sào thao tác | Telescopic 3 đoạn |
| Chiều dài sào | 1,5 m |
| Hộp | Hộp nhựa bảo quản/vận chuyển |
| Tiêu chuẩn tham chiếu | IEC 61230 theo thông tin nhà cung cấp |
