SOFAMEL PATC-5014H là bộ tiếp địa trạm điện trung thế với 3 kẹp đồng thau 5014H đa hướng, siết Hex-12, dùng cho dây dẫn Ø5–25mm.
Bộ tiếp địa và bảo vệ ngắn mạch SOFAMEL PATC-5014H – Model 662 là thiết bị chuyên dụng dành cho trạm điện trung thế, được thiết kế để hỗ trợ công tác tiếp địa và ngắn mạch tạm thời trong quá trình bảo trì, sửa chữa và kiểm tra thiết bị điện.
Khác với các bộ tiếp địa dành cho đường dây trên không, PATC-5014H được định hướng cho môi trường trạm điện, nơi không gian thao tác thường phức tạp hơn, khoảng cách giữa các thiết bị có thể hạn chế và điểm kết nối dây dẫn có thể nằm ở nhiều hướng khác nhau.
Điểm nổi bật của sản phẩm là kẹp 5014H bằng đồng thau, sử dụng cơ cấu siết vít Hex-12 và thiết kế đầu kẹp đa hướng. Cấu tạo này cho phép điều chỉnh hướng đầu kẹp để tiếp cận các điểm kết nối ở những vị trí góc nghiêng, không gian hẹp hoặc khó tiếp cận.
Kẹp 5014H được thiết kế cho dây dẫn dạng trụ đường kính Ø5–25 mm.

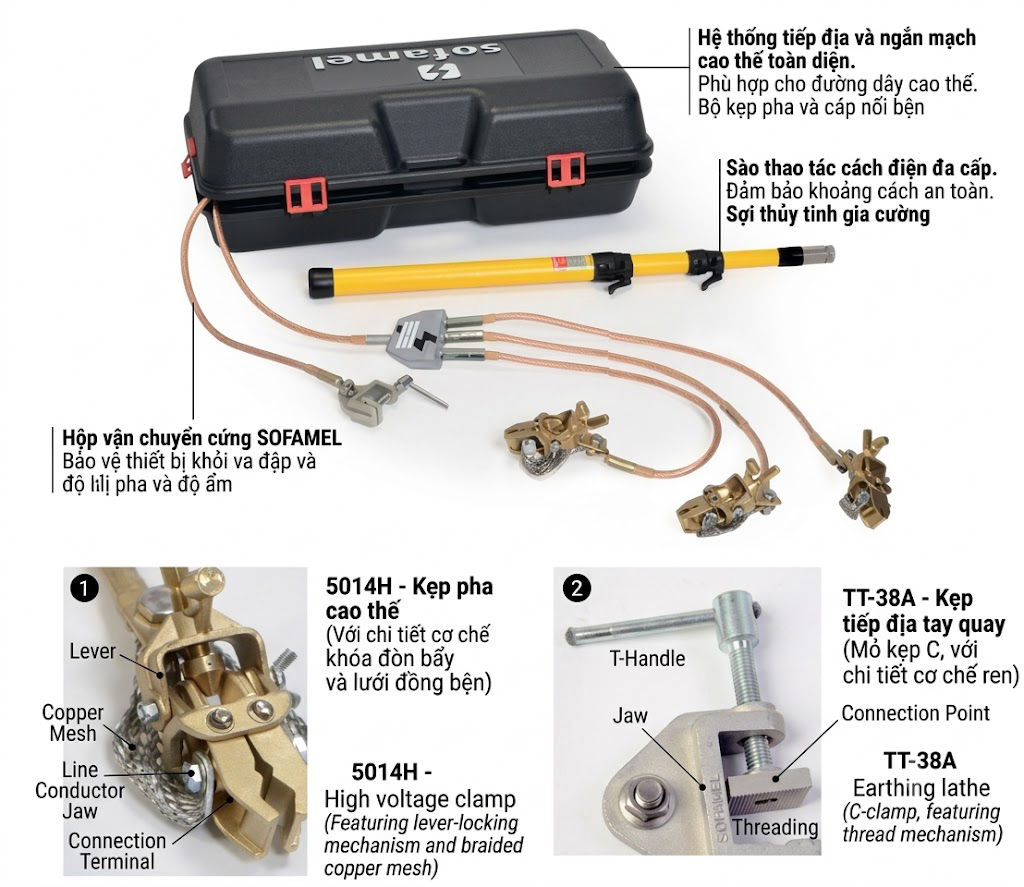

Bộ thiết bị bao gồm đầy đủ các thành phần cần thiết cho cấu hình tiếp địa được cung cấp, gồm:
Theo thông tin kỹ thuật được cung cấp, PATC-5014H được thiết kế phù hợp với IEC 61230.
Trong công tác bảo trì trạm điện trung thế, việc kiểm soát nguy cơ đóng điện ngoài ý muốn hoặc xuất hiện điện áp trở lại là một phần quan trọng của hệ thống an toàn.
Sau khi thiết bị hoặc phần mạch cần làm việc đã được cô lập khỏi nguồn điện và thực hiện các bước kiểm soát theo quy trình, hệ thống tiếp địa và ngắn mạch tạm thời có thể được triển khai theo phương án kỹ thuật.
SOFAMEL 662 PATC-5014H được thiết kế cho nhóm ứng dụng này.
Sản phẩm đặc biệt phù hợp với các vị trí trong trạm điện mà việc đưa kẹp đến điểm kết nối gặp khó khăn do:
Thiết kế đầu kẹp đa hướng của 5014H giúp tăng tính linh hoạt khi bố trí kẹp trong những vị trí như vậy.
PATC-5014H không phải là thiết bị thay thế cho:
Thiết bị phải được triển khai theo quy trình an toàn điện và phương án kỹ thuật của đơn vị quản lý trạm.
Kẹp 5014H được chế tạo bằng đồng thau, một vật liệu được sử dụng trong cấu tạo kẹp tiếp địa nhờ đặc tính dẫn điện và độ bền cơ học phù hợp với thiết kế sản phẩm.
Cấu tạo bằng đồng thau cũng tạo cho kẹp một kết cấu chắc chắn, phù hợp với công việc lắp đặt và tháo dỡ nhiều lần trong môi trường kỹ thuật.
Đây là điểm khác biệt quan trọng nhất của PATC-5014H.
Kẹp được thiết kế với multi-directional head system – hệ thống đầu đa hướng, cho phép thay đổi hướng tiếp cận của đầu kẹp.
Trong trạm điện, không phải mọi điểm kết nối đều nằm ở vị trí thuận tiện để thao tác theo một hướng cố định.
Ví dụ, điểm kết nối có thể nằm:
Đầu kẹp đa hướng giúp người vận hành có thêm khả năng điều chỉnh hướng trước khi thực hiện kết nối.
Đây là ưu điểm đặc biệt hữu ích khi so sánh với những thiết kế kẹp có hướng cố định.
Kẹp 5014H sử dụng cơ cấu siết vít Hex-12.
Cơ cấu siết này cho phép tạo lực giữ cơ học lên dây dẫn hình trụ.
Dải dây dẫn được công bố cho kẹp là:
Ø5–25 mm.
| Hạng mục | Thông số |
|---|---|
| Model kẹp | 5014H |
| Vật liệu | Đồng thau |
| Kiểu kẹp | Kẹp siết vít |
| Cơ cấu siết | Hex-12 |
| Đầu kẹp | Đa hướng |
| Dây dẫn | Dạng trụ |
| Đường kính | Ø5–25 mm |
| Số lượng trong bộ | 3 |
Trước khi sử dụng, cần kiểm tra đường kính thực tế của dây dẫn để bảo đảm nằm trong phạm vi thiết kế của kẹp.
PATC-5014H được cấu hình với 3 kẹp 5014H.
Ba kẹp được kết nối với hệ thống cáp thông qua đầu nối phân ba cách điện.
Cấu hình này tạo thành một hệ thống tiếp địa nhiều nhánh, phù hợp với phương án kỹ thuật cần kết nối nhiều điểm trong phạm vi làm việc.
3 kẹp 5014H
↓
Cáp đồng PVC
↓
Đầu nối phân ba cách điện
↓
Cáp kết nối chính
↓
Điểm tiếp địa
Cách tổ chức này giúp bộ thiết bị có cấu trúc rõ ràng và thuận tiện hơn trong quá trình kiểm tra trước khi đưa vào sử dụng.
Một thành phần quan trọng của bộ PATC-5014H là:
1 × insulated trifurcating connector – đầu nối phân ba cách điện.
Đầu nối này được sử dụng để tổ chức ba nhánh cáp từ các kẹp 5014H vào cấu hình chung của bộ thiết bị.
Việc sử dụng đầu nối chuyên dụng giúp bộ sản phẩm được thiết kế đồng bộ thay vì phải ghép nhiều đầu nối rời.
Khi kiểm tra bộ thiết bị, người vận hành cần chú ý:
PATC-5014H sử dụng cáp đồng bọc PVC cách điện.
Theo cấu hình được cung cấp, bộ sản phẩm bao gồm:
| Thành phần | Số lượng | Chiều dài | Tiết diện |
|---|---|---|---|
| Cáp nhánh | 3 | 0,75 m | 25 / 35 / 50 mm² |
| Cáp chính | 1 | 2 m | 25 / 35 / 50 mm² |
Do tiết diện thay đổi theo model/cấu hình, doanh nghiệp cần xác nhận mã cấu hình cụ thể trước khi đặt hàng.
Bộ PATC-5014H bao gồm:
1 × TT-38A milling earthing lathe.
Trong nội dung sản phẩm, thành phần này được cung cấp như một dụng cụ tiếp địa thuộc bộ.
Khi đưa vào hồ sơ kỹ thuật tiếng Việt, có thể gọi ngắn gọn là:
Dụng cụ tiếp địa TT-38A
để tránh diễn giải thêm những chức năng không có trong tài liệu gốc.
Việc sử dụng TT-38A cần tuân thủ hướng dẫn kỹ thuật của nhà sản xuất và phương án tiếp địa được phê duyệt.
PATC-5014H được cung cấp cùng sào thao tác telescopic 3 đoạn, chiều dài 1,5 m.
Thiết kế 3 đoạn giúp sào có kích thước thuận tiện hơn trong quá trình vận chuyển và bảo quản.
Sào được sử dụng để hỗ trợ thao tác với hệ thống kẹp tại vị trí cần tiếp cận.
Trước khi sử dụng, cần kiểm tra:
Sào phải được sử dụng trong phạm vi điều kiện kỹ thuật mà nhà sản xuất quy định.
Toàn bộ bộ thiết bị được cung cấp trong hộp nhựa vận chuyển và bảo quản.
Đây là một ưu điểm thực tế đối với các đội bảo trì trạm điện.
Hộp giúp:
Đặc biệt với các thiết bị tiếp địa gồm nhiều thành phần như kẹp, cáp, đầu nối và sào, việc bảo quản theo bộ giúp giảm khả năng thiếu phụ kiện trước khi thực hiện công việc.
PATC-5014H phù hợp với các phương án bảo trì trạm điện trung thế có yêu cầu tiếp địa tạm thời.
Bộ thiết bị có thể được xem xét cho công tác sửa chữa thiết bị sau khi phần mạch liên quan đã được cô lập theo quy trình.
Đây là nhóm ứng dụng nổi bật của 5014H.
Đầu kẹp đa hướng giúp hỗ trợ thao tác tại các vị trí mà hướng tiếp cận thẳng bị hạn chế.
Trong phạm vi thông số và phương án kỹ thuật phù hợp, sản phẩm có thể được sử dụng cho các điểm kết nối dạng trụ trong hệ thống phân phối trung thế.
Các nhà máy có trạm điện trung thế riêng có thể xem xét PATC-5014H trong danh mục thiết bị an toàn phục vụ công tác bảo trì.
Đường dây trên không thường cho phép người vận hành có không gian thao tác rộng hơn.
Ngược lại, trạm điện thường có nhiều thành phần được bố trí gần nhau.
Ví dụ:
Trong môi trường như vậy, một chiếc kẹp có đầu cố định có thể khó đưa đúng hướng đến điểm kết nối.
5014H giải quyết vấn đề thao tác này bằng đầu đa hướng.
Người sử dụng có thể điều chỉnh hướng đầu kẹp trước khi siết vít Hex-12.
Do đó, thiết kế này mang lại giá trị chủ yếu ở tính linh hoạt khi lắp đặt, chứ không nên hiểu là làm thay đổi các yêu cầu cơ bản về an toàn điện.
PATC-5014H phải được sử dụng trong quy trình an toàn điện đầy đủ.
Một trình tự tổng quát có thể bao gồm:
Xác định chính xác phần thiết bị/trạm cần bảo trì.
Thực hiện cô lập theo phương án kỹ thuật.
Áp dụng khóa, cảnh báo hoặc biện pháp kiểm soát tương ứng.
Sử dụng thiết bị kiểm tra điện áp phù hợp để xác nhận trạng thái không điện.
Triển khai PATC-5014H theo phương án kỹ thuật.
Kiểm tra các kẹp 5014H, cáp, đầu nối và điểm tiếp địa.
Tiến hành bảo trì hoặc sửa chữa sau khi các điều kiện an toàn đã được xác nhận.
Thực hiện theo trình tự được quy định trước khi đưa thiết bị trở lại trạng thái vận hành.
Không được xem PATC-5014H là phương tiện thay thế cho bước cô lập hoặc kiểm tra xác nhận không điện.
Kẹp là thành phần trực tiếp tạo điểm kết nối với dây dẫn.
Trước khi sử dụng nên kiểm tra:
Đặc biệt cần kiểm tra khả năng điều chỉnh của đầu đa hướng.
Nếu đầu kẹp không thể định hướng hoặc cơ cấu siết không hoạt động bình thường, không nên đưa thiết bị vào sử dụng trước khi được kiểm tra.
Hệ thống PATC-5014H có nhiều nhánh cáp, vì vậy cần kiểm tra từng nhánh.
Kiểm tra cả ba cáp nhánh.
Kiểm tra toàn bộ chiều dài cáp chính.
Kiểm tra điểm kết nối của cả ba nhánh.
Tìm các dấu hiệu:
Bất kỳ dấu hiệu bất thường nào cũng cần được xử lý theo quy trình kiểm tra của đơn vị trước khi sử dụng.
PATC-5014H có định hướng sử dụng khác với các bộ PATL-PCA25-3/PATL-PCA25-4.
| Tiêu chí | PATC-5014H | PATL-PCA25-4 |
|---|---|---|
| Môi trường chính | Trạm điện trung thế | Đường dây trên không trung thế |
| Kẹp | 5014H | PCA25 |
| Số kẹp | 3 | 4 |
| Vật liệu kẹp | Đồng thau | Hợp kim nhôm |
| Dây dẫn | Dạng trụ | Dạng trụ |
| Phạm vi | Ø5–25 mm | Ø6–25 mm |
| Cơ cấu | Vít Hex-12 | Tự động + khóa cơ khí |
| Đầu kẹp | Đa hướng | Cấu hình PCA25 |
| Cáp nhánh | 3 × 0,75 m | 3 × 2,5 m |
| Cáp chính | 1 × 2 m | 1 × 15 m |
| Sào | 1,5 m, 3 đoạn | 2 m telescopic |
| Đầu nối | Phân ba cách điện | Đầu phân phối M10 |
| Dụng cụ tiếp địa | TT-38A | Theo cấu hình PATL |
Sự khác biệt này rất quan trọng khi xây dựng danh mục SmartMall.
PATC-5014H nên được định vị theo nhóm thiết bị tiếp địa cho trạm điện, thay vì xếp chung với các bộ tiếp địa đường dây trên không.
Theo thông tin được cung cấp, PATC-5014H được thiết kế phù hợp với IEC 61230.
IEC 61230 liên quan đến thiết bị tiếp địa và ngắn mạch di động được sử dụng trong công tác điện.
Đối với hồ sơ mua sắm hoặc đấu thầu, nên kiểm tra tài liệu kỹ thuật của nhà sản xuất để xác nhận:
Không nên chỉ dựa vào tên tiêu chuẩn mà bỏ qua cấu hình cụ thể của sản phẩm.
| Hạng mục | Thông số |
|---|---|
| Thương hiệu | SOFAMEL |
| Model | 662 PATC-5014H |
| Loại | Bộ tiếp địa & bảo vệ ngắn mạch |
| Ứng dụng | Trạm điện trung thế |
| Kẹp | 5014H |
| Số lượng kẹp | 3 |
| Vật liệu | Đồng thau |
| Đầu kẹp | Đa hướng |
| Cơ cấu siết | Hex-12 |
| Dây dẫn | Dạng trụ |
| Đường kính | Ø5–25 mm |
| Cáp nhánh | 3 × 0,75 m |
| Tiết diện cáp | 25 / 35 / 50 mm² tùy model |
| Cáp chính | 1 × 2 m |
| Tiết diện cáp | 25 / 35 / 50 mm² tùy model |
| Đầu nối | Phân ba cách điện |
| Dụng cụ tiếp địa | TT-38A |
| Sào | Telescopic 3 đoạn |
| Chiều dài sào | 1,5 m |
| Hộp | Nhựa vận chuyển/bảo quản |
| Tiêu chuẩn tham chiếu | IEC 61230 |
Đây là bộ tiếp địa và bảo vệ ngắn mạch tạm thời dành cho trạm điện trung thế, sử dụng ba kẹp 5014H bằng đồng thau.
Kẹp có đầu đa hướng, cho phép điều chỉnh hướng tiếp cận và phù hợp hơn với các vị trí góc hoặc không gian hạn chế trong trạm điện.
Kẹp được thiết kế cho dây dẫn dạng trụ có đường kính Ø5–25 mm.
Kẹp sử dụng vít siết Hex-12 để cố định vào dây dẫn.
Bộ sản phẩm có 3 kẹp 5014H.
Bộ gồm 3 cáp dài 0,75 m và 1 cáp dài 2 m, với tiết diện 25/35/50 mm² tùy cấu hình.
Có. PATC-5014H bao gồm sào thao tác telescopic 3 đoạn, dài 1,5 m.
Sản phẩm được định hướng cho trạm điện trung thế. Việc sử dụng trong một ứng dụng khác cần được đối chiếu với tài liệu kỹ thuật và phương án của nhà sản xuất.
Không. Bộ tiếp địa không thay thế quy trình cô lập nguồn, khóa chống đóng điện, xác nhận trạng thái không điện hoặc các biện pháp an toàn khác.
SOFAMEL PATC-5014H là gì?
Là bộ tiếp địa và bảo vệ ngắn mạch tạm thời dành cho trạm điện trung thế, sử dụng 3 kẹp 5014H bằng đồng thau.
Kẹp 5014H dùng cho dây dẫn nào?
Kẹp được thiết kế cho dây dẫn dạng trụ có đường kính Ø5–25 mm.
Điểm nổi bật của PATC-5014H là gì?
Kẹp 5014H có đầu đa hướng, giúp hỗ trợ thao tác tại các vị trí góc hoặc không gian hạn chế trong trạm điện.
PATC-5014H có sào thao tác không?
Có. Bộ sản phẩm gồm sào telescopic 3 đoạn dài 1,5 m.
PATC-5014H khác bộ PATL như thế nào?
PATC-5014H được định hướng cho trạm điện trung thế, trong khi dòng PATL-PCA25 được cấu hình chủ yếu cho đường dây trên không trung thế. Điểm khác biệt còn nằm ở loại kẹp, phạm vi dây dẫn, cấu hình cáp và cơ cấu thao tác.
SOFAMEL 662 PATC-5014H là bộ tiếp địa và bảo vệ ngắn mạch được thiết kế cho trạm điện trung thế, nổi bật với 3 kẹp 5014H bằng đồng thau, cơ cấu siết Hex-12 và đặc biệt là đầu kẹp đa hướng.
Với phạm vi dây dẫn Ø5–25 mm, hệ thống cáp đồng PVC, đầu nối phân ba cách điện, dụng cụ tiếp địa TT-38A và sào thao tác telescopic 1,5 m, PATC-5014H được cấu hình như một bộ thiết bị đồng bộ cho công tác bảo trì và sửa chữa.
Đặc biệt, đầu kẹp đa hướng là yếu tố đáng chú ý khi thiết bị được triển khai tại những vị trí trong trạm điện có góc tiếp cận hạn chế hoặc không gian thao tác hẹp.
Theo thông tin sản phẩm, PATC-5014H được thiết kế phù hợp với IEC 61230. Khi lựa chọn, doanh nghiệp cần đối chiếu đúng cấu hình sản phẩm với đường kính dây dẫn, tiết diện cáp, phương án tiếp địa và quy trình an toàn điện của hệ thống.
