SOFAMEL PATF-MPU là bộ dây tiếp địa đơn pha dài 7m, cáp đồng 50mm² bọc PVC, kẹp MPU Ø4–30mm, TT-38A và túi vận chuyển, dùng cho công tác sửa chữa và bảo trì đường dây điện.
SOFAMEL PATF-MPU là bộ dây tiếp địa đơn pha dài 7 m, được thiết kế để hỗ trợ thực hiện kết nối tiếp địa cho đường dây và thiết bị điện trong quá trình bảo trì, sửa chữa và thi công hệ thống điện.

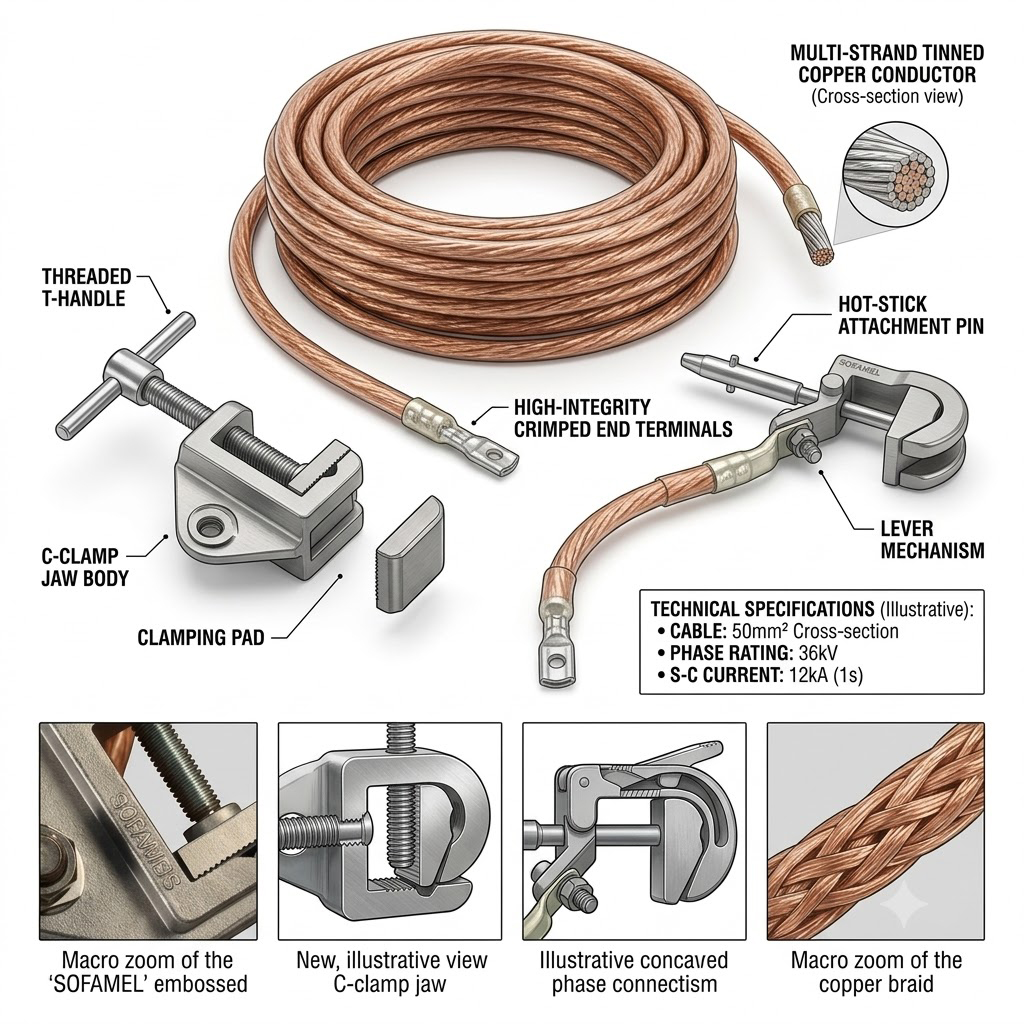

Bộ sản phẩm được cấu hình với kẹp MPU bằng hợp kim nhôm, cơ cấu đóng bằng vít, tương thích với dây dẫn hình trụ có đường kính từ 4–30 mm. Tùy phương thức kết nối, kẹp có thể được cung cấp theo hai phiên bản MPU/B dạng bayonet hoặc MPU/H dạng lục giác -12.
Đi kèm kẹp là cáp đồng bọc PVC dài 7 m, tiết diện 50 mm², dụng cụ tiếp địa TT-38A và túi vận chuyển chuyên dụng. Cấu hình này tạo thành một bộ thiết bị gọn, thuận tiện cho các đội kỹ thuật cần triển khai hệ thống tiếp địa tại hiện trường.
Trong các công việc liên quan đến đường dây và thiết bị điện, việc cô lập nguồn điện phải luôn được thực hiện theo quy trình an toàn trước khi tiến hành công việc. PATF-MPU là thiết bị hỗ trợ tiếp địa tạm thời, không thay thế các bước cô lập nguồn, khóa và treo thẻ, kiểm tra xác nhận không điện hoặc các biện pháp an toàn khác theo quy định của đơn vị quản lý vận hành.
Tiếp địa tạm thời là một trong những biện pháp kỹ thuật được sử dụng trong công tác bảo trì hệ thống điện nhằm thiết lập trạng thái làm việc an toàn theo phương án được phê duyệt.
Trong thực tế, một đường dây hoặc thiết bị đã được ngắt khỏi nguồn vẫn có thể cần được thiết lập tiếp địa theo quy trình vì nhiều nguyên nhân như khả năng đóng điện trở lại, nguồn cấp từ phía khác hoặc điện áp cảm ứng từ các mạch điện lân cận.
SOFAMEL PATF-MPU được phát triển cho nhu cầu tiếp địa đơn pha, với cấu hình gồm một kẹp tiếp địa, dây cáp đồng dài 7 m và bộ phụ kiện hỗ trợ kết nối với điểm tiếp địa.
Thiết kế tập trung vào ba yếu tố:
Đây là lý do PATF-MPU phù hợp với các đội kỹ thuật điện cần trang bị một bộ tiếp địa đơn pha chuyên dụng thay vì phải ghép từng thành phần riêng lẻ.
PATF-MPU có thể được hiểu là bộ single-phase earthing equipment – thiết bị tiếp địa đơn pha của SOFAMEL.
Khác với các bộ tiếp địa và ngắn mạch nhiều pha, PATF-MPU tập trung vào chức năng kết nối tiếp địa cho một pha/dây dẫn theo cấu hình làm việc.
Bộ sản phẩm gồm:
Kẹp MPU được thiết kế để kết nối với dây dẫn hình trụ Ø4–30 mm. Cơ cấu siết bằng vít giúp người vận hành tạo kết nối cơ học tại vị trí lắp đặt.
Tùy yêu cầu, người dùng có thể lựa chọn:
MPU/B: phiên bản kết nối bayonet.
MPU/H: phiên bản kết nối lục giác -12.
Do đó, khi đặt hàng cần xác định đúng reference của kẹp.
Kẹp tiếp địa là bộ phận trực tiếp tạo kết nối giữa dây dẫn cần tiếp địa và hệ thống cáp tiếp địa.
PATF-MPU sử dụng kẹp MPU bằng hợp kim nhôm, thiết kế dạng vít.
Kẹp hỗ trợ dây dẫn hình trụ trong phạm vi:
Đây là dải đường kính cần được kiểm tra trước khi lựa chọn sản phẩm.
Cơ cấu siết bằng vít giúp điều chỉnh lực kẹp phù hợp với kích thước dây dẫn trong phạm vi thiết kế.
Khi sử dụng, bề mặt tiếp xúc phải được kiểm tra và bảo đảm phù hợp với yêu cầu của nhà sản xuất và quy trình an toàn của đơn vị vận hành.
Một điểm cần chú ý khi mua SOFAMEL PATF-MPU là sản phẩm có thể sử dụng hai dạng kẹp MPU.
Kẹp MPU/B sử dụng cơ cấu kết nối dạng bayonet.
Thiết kế này phù hợp với các hệ thống và phương thức thao tác yêu cầu dạng kết nối bayonet.
Kẹp MPU/H sử dụng kết nối dạng lục giác -12.
Hai phiên bản có cùng phạm vi tương thích với dây dẫn hình trụ Ø4–30 mm, nhưng cấu hình kết nối khác nhau.
Không nên chỉ ghi:
“PATF-MPU 7 m”
mà nên xác định rõ:
PATF-MPU với kẹp MPU/B
hoặc
PATF-MPU với kẹp MPU/H
Điều này giúp hạn chế nhầm lẫn khi đặt hàng.
SOFAMEL PATF-MPU được trang bị cáp đồng bọc PVC tiết diện 50 mm², chiều dài 7 m.
Cáp là thành phần tạo đường dẫn điện giữa kẹp MPU và điểm tiếp địa.
| Thông số | Giá trị |
|---|---|
| Vật liệu dẫn điện | Đồng |
| Tiết diện | 50 mm² |
| Chiều dài | 7 m |
| Lớp bảo vệ | PVC |
| Loại | Cáp tiếp địa đơn pha |
Việc sử dụng cáp đồng có tiết diện lớn giúp đáp ứng yêu cầu dẫn dòng của cấu hình thiết bị khi được sử dụng đúng điều kiện kỹ thuật.
Lớp bọc PVC giúp bảo vệ lõi dẫn điện khỏi tác động cơ học và môi trường trong quá trình sử dụng, đồng thời tạo thuận lợi cho việc vận chuyển và bảo quản.
Trong công tác tiếp địa tại hiện trường, khoảng cách giữa điểm kết nối trên dây dẫn và điểm tiếp địa có thể khác nhau tùy cấu hình hệ thống.
Cáp 7 m tạo ra một khoảng triển khai tương đối dài, giúp kỹ thuật viên bố trí hệ thống tiếp địa linh hoạt hơn trong phạm vi cho phép.
Tuy nhiên, chiều dài 7 m không được hiểu là khoảng cách an toàn điện.
Khoảng cách tiếp cận, vị trí đứng của người thao tác và phương thức lắp đặt phải được xác định dựa trên:
Bộ PATF-MPU bao gồm TT-38A self-milling earth lathe.
Đây là dụng cụ chuyên dụng được cung cấp cùng bộ thiết bị để hỗ trợ việc thực hiện kết nối với hệ thống tiếp địa.
Việc cung cấp TT-38A cùng bộ PATF-MPU giúp thiết bị có cấu hình đồng bộ hơn và thuận tiện cho việc chuẩn bị trước khi ra hiện trường.
Thay vì phải tìm riêng:
người sử dụng có thể quản lý toàn bộ thành phần trong một bộ thiết bị.
PATF-MPU được cung cấp cùng túi vận chuyển.
Đây là một chi tiết đơn giản nhưng hữu ích đối với các đội bảo trì đường dây và kỹ thuật viên điện thường xuyên phải di chuyển thiết bị.
Túi hỗ trợ:
Đối với thiết bị an toàn điện, việc bảo quản đúng cách có vai trò quan trọng vì dây cáp, lớp bọc và kẹp tiếp xúc cần được kiểm tra trước mỗi lần sử dụng.
STT | Thành phần | Thông số |
|---|---|---|
1 | Kẹp MPU | Hợp kim nhôm, Ø4–30 mm |
2 | Kết nối kẹp | MPU/B bayonet hoặc MPU/H lục giác -12 |
3 | Cáp đồng | 50 mm² |
4 | Chiều dài cáp | 7 m |
5 | Lớp bọc cáp | PVC |
6 | Dụng cụ tiếp địa | TT-38A |
7 | Túi | Bảo quản và vận chuyển |
Đây là cấu hình cơ bản cần được kiểm tra lại theo reference chính thức trước khi phát hành báo giá hoặc đặt hàng.
PATF-MPU có thể được sử dụng trong công tác bảo trì đường dây khi phương án kỹ thuật yêu cầu thiết lập tiếp địa tạm thời.
Bộ thiết bị đặc biệt phù hợp với các đội bảo trì cần mang theo thiết bị đến nhiều vị trí khác nhau trên tuyến.
Trong quá trình sửa chữa, thiết bị tiếp địa có thể được sử dụng theo quy trình để thiết lập kết nối tiếp địa tại vị trí làm việc.
Kẹp MPU Ø4–30 mm cho phép thiết bị được xem xét cho nhiều cấu hình dây dẫn hình trụ trong hệ thống phân phối điện.
Các nhà máy và cơ sở công nghiệp có hệ thống điện phù hợp có thể xem xét PATF-MPU như một phần trong bộ thiết bị an toàn điện của đội bảo trì.
Thiết kế dạng kit với túi vận chuyển giúp PATF-MPU phù hợp với các đội kỹ thuật thường xuyên làm việc ngoài hiện trường.
Thiết bị tiếp địa tạm thời phải được sử dụng như một phần của quy trình an toàn điện hoàn chỉnh, không phải là biện pháp duy nhất.
Một quy trình điển hình có thể bao gồm:
Xác định và cô lập tất cả nguồn điện có khả năng cấp điện đến khu vực làm việc.
Áp dụng khóa, thẻ cảnh báo hoặc biện pháp kiểm soát phù hợp theo quy trình.
Sử dụng thiết bị kiểm tra điện áp phù hợp để xác nhận trạng thái không điện.
Lắp đặt hệ thống tiếp địa tạm thời theo đúng trình tự và phương án kỹ thuật.
Xác định ranh giới khu vực làm việc và các khoảng cách an toàn cần thiết.
Chỉ tiến hành công việc sau khi các điều kiện an toàn đã được xác nhận.
Khi kết thúc công việc, thực hiện tháo thiết bị tiếp địa theo trình tự được quy định.
PATF-MPU không thay thế quy trình LOTO, thiết bị kiểm tra không điện hoặc các biện pháp bảo vệ cá nhân.
Trước mỗi lần sử dụng, cần kiểm tra tình trạng của bộ thiết bị.
Quan sát:
Kiểm tra:
Kiểm tra TT-38A và túi vận chuyển trước khi đưa thiết bị ra hiện trường.
Nếu phát hiện dấu hiệu bất thường, không nên tiếp tục sử dụng cho đến khi thiết bị được đánh giá theo quy trình kiểm định/bảo dưỡng của đơn vị.
Để duy trì tình trạng thiết bị, nên:
Thiết bị tiếp địa cần được kiểm tra định kỳ theo yêu cầu kỹ thuật và quy trình quản lý thiết bị an toàn của đơn vị sử dụng.
SOFAMEL có nhiều cấu hình thiết bị tiếp địa khác nhau. PATF-MPU và PATL-MPUB không nên được xem là hai sản phẩm có cùng chức năng.
| Tiêu chí | PATF-MPU | PATL-MPUB |
|---|---|---|
| Loại | Tiếp địa đơn pha | Tiếp địa & ngắn mạch |
| Cấu hình | 1 dây tiếp địa | Hệ thống nhiều điểm |
| Kẹp | MPU/B hoặc MPU/H | MPUB + MPUP |
| Dây dẫn | 50 mm² × 7 m | 16/25/35 mm² tùy cấu hình |
| Dây dẫn tương thích | Ø4–30 mm | Ø4–30 mm |
| TT-38A | Có | Có |
| Sào telescopic | Không nêu trong cấu hình | Có |
| Túi/hộp | Túi vận chuyển | Hộp + túi |
| Ứng dụng | Tiếp địa đơn pha | Tiếp địa và ngắn mạch tạm thời |
Vì vậy, khi xây dựng danh mục sản phẩm trên SmartMall, nên phân loại PATF-MPU vào nhóm dây tiếp địa đơn pha, trong khi PATL-MPUB thuộc nhóm bộ tiếp địa và ngắn mạch tạm thời.
Sản phẩm phù hợp để các đơn vị sau xem xét trong hệ thống thiết bị an toàn điện:
Việc lựa chọn cuối cùng phải dựa trên cấp điện áp, cấu hình hệ thống, dòng sự cố, phương án tiếp địa và yêu cầu kỹ thuật cụ thể.
Để lựa chọn đúng bộ dây tiếp địa, người mua nên cung cấp cho nhà cung cấp các thông tin:
Xác nhận dây dẫn có nằm trong phạm vi:
Ø4–30 mm
hay không.
Xác định cần:
MPU/B – bayonet
hay
MPU/H – lục giác -12.
PATF-MPU trong cấu hình này sử dụng:
7 m.
Cấu hình được cung cấp:
50 mm².
Cần cung cấp thông tin về hệ thống điện mà thiết bị dự kiến được sử dụng.
Đơn vị sử dụng cần xác định điểm tiếp địa và phương thức triển khai theo thiết kế/quy trình.
Đây là yếu tố quyết định cuối cùng để xác nhận thiết bị có phù hợp với công việc cụ thể hay không.
Một hệ thống tiếp địa tạm thời không chỉ đơn giản là một đoạn dây đồng nối xuống đất. Để sử dụng trong công tác điện, hệ thống phải được lựa chọn đồng bộ giữa kẹp, cáp, điểm tiếp địa, phương thức thao tác và điều kiện dòng sự cố.
SOFAMEL PATF-MPU cung cấp một cấu hình được thiết kế đồng bộ gồm kẹp MPU, cáp đồng 50 mm² dài 7 m, TT-38A và túi vận chuyển.
Điều này giúp đơn vị sử dụng dễ dàng hơn trong việc:
Đặc biệt, khả năng lựa chọn MPU/B hoặc MPU/H giúp bộ sản phẩm có thể được cấu hình phù hợp với phương thức kết nối yêu cầu.
SOFAMEL PATF-MPU là bộ dây tiếp địa đơn pha 7 m được thiết kế cho các công tác bảo trì, sửa chữa và thao tác trên hệ thống điện khi phương án kỹ thuật yêu cầu sử dụng thiết bị tiếp địa tạm thời.
Sản phẩm nổi bật với cáp đồng bọc PVC 50 mm² dài 7 m, kẹp MPU bằng hợp kim nhôm Ø4–30 mm, hai lựa chọn MPU/B bayonet hoặc MPU/H lục giác -12, cùng dụng cụ TT-38A và túi vận chuyển.
Với cấu hình gọn và chuyên dụng, PATF-MPU phù hợp để trang bị cho các đội vận hành lưới điện, bảo trì đường dây, thi công điện và bảo trì hệ thống điện công nghiệp.
Khi lựa chọn thiết bị, cần đặc biệt kiểm tra đường kính dây dẫn, loại kẹp, tiết diện cáp, điện áp hệ thống, điều kiện dòng sự cố và phương án tiếp địa. Thiết bị phải được sử dụng bởi nhân sự có chuyên môn và theo quy trình an toàn điện được phê duyệt.
| Thuộc tính | Thông số |
|---|---|
| Thương hiệu | SOFAMEL |
| Dòng sản phẩm | PATF-MPU |
| Loại thiết bị | Bộ dây tiếp địa đơn pha |
| Chiều dài cáp | 7 m |
| Tiết diện cáp | 50 mm² |
| Vật liệu dây dẫn | Đồng |
| Lớp cách điện | PVC |
| Loại kẹp | MPU/B hoặc MPU/H |
| Vật liệu kẹp | Hợp kim nhôm |
| Cơ cấu kẹp | Siết bằng vít |
| Dây dẫn tương thích | Dây dẫn hình trụ Ø4–30 mm |
| Thiết bị tiếp địa | TT-38A |
| Phụ kiện | Túi vận chuyển |
