Klauke ESM 50 IS VDE: Kìm cắt cáp thủy lực dùng pin Ø50 mm, cách điện VDE 1000 V

Klauke ESM 50 IS VDE: Kìm cắt cáp thủy lực dùng pin Ø50 mm, cách điện VDE 1000 V

Tóm tắt nhanh

Klauke ESM 50 IS VDE là gì? Đây là kìm cắt cáp thủy lực chạy pin của Klauke, đầu hở xoay được, phạm vi cắt tối đa Ø 50 mm, lực cắt 38 kN (khoảng 3,8 tấn lực), thời gian cắt 8 đến 10 giây. Máy nặng 3,1 kg kể cả pin, vỏ màu cam Signal Orange, cách điện và chứng nhận VDE đến 1000 V.

Dùng để cắt gì? Cáp đồng và cáp nhôm (nhiều sợi và dây mảnh), kể cả cáp có giáp.

Điểm khác biệt: Đây là kìm cắt cáp có cách điện VDE, phù hợp công việc gần phần có thể mang điện. Máy rất nhẹ, có cơ chế mở đầu cắt cải tiến, màn hình tích hợp và đọc dữ liệu qua Bluetooth. Có hai lựa chọn pin: Bosch hoặc Makita.

1. Vì sao cần kìm cắt cáp thủy lực chạy pin cách điện?

Cắt cáp là công việc thường xuyên trong thi công và bảo trì điện, và nhiều tình huống diễn ra gần các bộ phận có thể mang điện như tủ phân phối, trạm biến áp, hố cáp. Các phương pháp thủ công đều có hạn chế:

• Cưa tay: chậm, tốn sức, mặt cắt không đều.
• Kìm cắt cơ khí: giới hạn tiết diện, dễ làm bẹp ruột dẫn, cáp dây mảnh dễ tơi sợi.
• Kìm thủy lực bơm tay: mỏi tay khi cắt nhiều nhát.
• Dụng cụ không cách điện: không phù hợp với quy trình yêu cầu dụng cụ cách điện.

Kìm cắt chạy pin có cách điện VDE như ESM 50 IS VDE tự tạo áp suất bằng pin, thao tác một nút, và có lớp cách điện đáp ứng yêu cầu an toàn cao hơn ở môi trường gần phần có thể mang điện.

2. Thông số kỹ thuật Klauke ESM 50 IS VDE

Lưu ý: Klauke có thể cải tiến, thay đổi thông số hoặc ngừng một số model mà không cần thông báo trước. Hãy xác nhận thông số mới nhất, nhất là điện áp và dung lượng pin của bản Bosch, với nhà phân phối chính hãng trước khi đặt hàng.

3. Lực cắt 38 kN và hệ thủy lực 2 cấp

38 kN tương đương khoảng 3,8 tấn lực lên lưỡi cắt. Với thân máy chỉ 3,1 kg, đây là mức lực cao cho cáp đồng và nhôm đến Ø50 mm.

Máy dùng hệ thủy lực 2 cấp:

1. Tiến nhanh (fast feed): lưỡi cắt di chuyển nhanh đến khi chạm cáp, không lãng phí thời gian và pin cho hành trình không tải.
2. Tạo lực (power stroke): khi gặp tải, máy chuyển sang giai đoạn tăng lực để hoàn tất nhát cắt.

Thời gian mỗi nhát cắt khoảng 8 đến 10 giây tùy độ dày vật liệu.

4. Cách điện và chứng nhận VDE đến 1000 V

Đây là điểm khác biệt chính của ESM 50 IS VDE so với các kìm cắt cáp tiêu chuẩn.

• Vỏ cam Signal Orange: dễ phân biệt với dụng cụ tiêu chuẩn, giảm nguy cơ cầm nhầm dụng cụ thường vào công việc cần dụng cụ cách điện.
• Cách điện và chứng nhận VDE đến 1000 V: theo nhà sản xuất, tăng độ an toàn khi làm việc trên các bộ phận có khả năng mang điện.

Lưu ý an toàn quan trọng: chứng nhận cách điện là lớp bảo vệ bổ sung, không thay thế quy trình an toàn điện. Việc có được làm việc khi còn điện hay không do quy định pháp luật, tiêu chuẩn nội bộ và đánh giá rủi ro tại hiện trường quyết định. Mặc định vẫn là cắt điện, cách ly, khóa treo biển và kiểm tra không còn điện. Kiểm tra lớp vỏ cách điện trước mỗi lần dùng, nếu nứt hoặc hư hại thì ngừng sử dụng và đưa đi kiểm tra.

5. Đầu hở xoay được và cơ chế mở đầu cắt

Đầu hở cho phép:

• Đưa dụng cụ vào cáp từ bên hông, phù hợp cáp đã nằm sẵn trong máng, hố hoặc tủ.
• Cắt cáp đã lắp cố định mà không phải tháo hay kéo cáp.
• Làm việc ở không gian hạn chế.

Đầu xoay được giúp chọn góc thao tác thuận tay.

Cơ chế mở đầu cắt cải tiến tiết kiệm thời gian khi cắt nhiều nhát liên tiếp.

6. Tự động rút về và Manual Retract Stop (MRS)

• Tự động rút về khi hoàn tất: lưỡi cắt tự thu về sau khi cắt xong, đơn giản và an toàn hơn.
• Manual Retract Stop (MRS): cho phép dừng việc rút lưỡi cắt ở vị trí mong muốn. Khi cắt nhiều sợi cáp cùng cỡ, lưỡi cắt không phải rút hết hành trình, tiết kiệm thời gian và pin.

7. Vận hành một nút bấm, trọng tâm cân bằng, đèn LED

• Nguyên lý một nút bấm: mọi chức năng được điều khiển bằng một nút duy nhất, ít sai sót, dễ đào tạo thợ mới và thuận tiện khi đeo găng.
• Trọng lượng 3,1 kg gồm pin, trọng tâm cân bằng: nhà sản xuất nhấn mạnh làm việc không mỏi. Đây là mức rất nhẹ cho kìm cắt thủy lực, phù hợp thao tác một tay trên cao hoặc trong tủ.
• Đèn LED chiếu sáng vùng làm việc: hữu ích trong tủ điện, hố cáp, hầm kỹ thuật hoặc ban đêm.

8. Màn hình, Bluetooth và hiển thị tình trạng máy

Máy có màn hình tích hợp hiển thị dữ liệu dụng cụ trên thân máy, cùng hiển thị mức pin và cảnh báo bảo dưỡng để luôn sẵn sàng làm việc. Toàn bộ dữ liệu đọc dễ dàng qua Bluetooth. Hãy hỏi nhà phân phối về ứng dụng cụ thể và thông tin có thể truy xuất.

Lợi ích cho doanh nghiệp: theo dõi tình trạng máy và lịch bảo dưỡng, quản lý dụng cụ giữa các đội thi công, giảm thời gian dừng thiết bị.

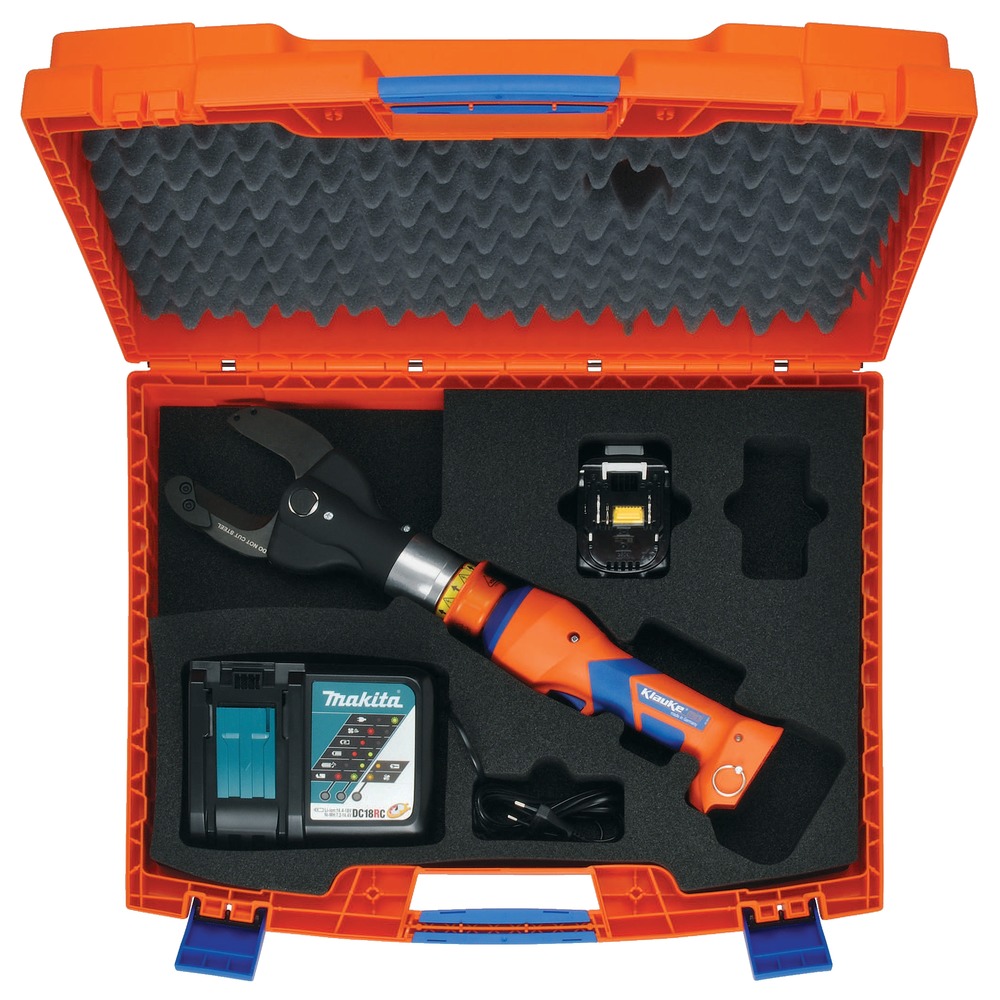

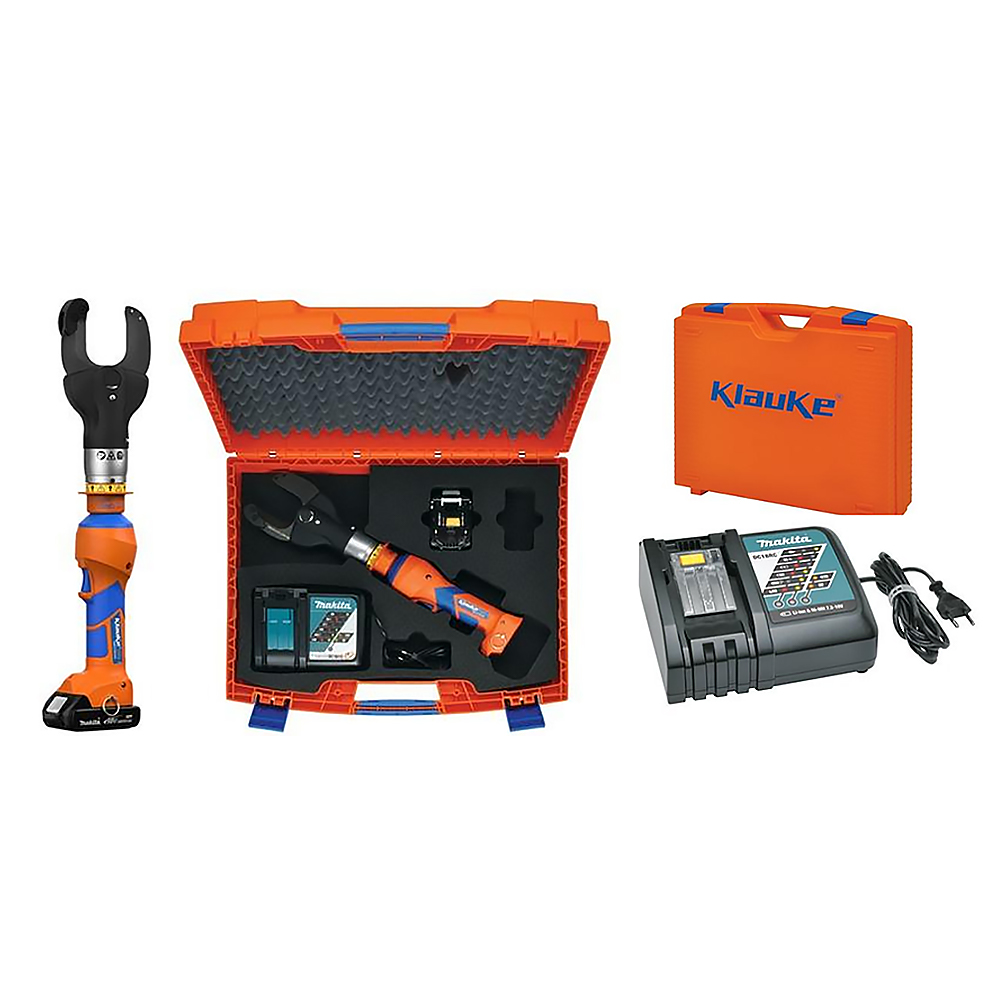

9. Pin 15 phút: chọn Bosch hay Makita?

Cả hai bản đều sạc chỉ 15 phút và cùng nặng 3,1 kg:

• Bản Bosch: phù hợp nếu đội đã có pin và sạc Bosch 18 V. Nguồn chưa nêu điện áp và dung lượng pin của bản này, hãy xác nhận trước khi đặt hàng.
• Bản Makita (18 V, 1,5 Ah): phù hợp nếu đội đã dùng hệ Makita 18 V.

Nguồn không nêu số nhát cắt mỗi lần sạc, nên hãy hỏi nhà phân phối nếu cần lên kế hoạch pin cho ca làm việc. Với thời gian sạc 15 phút, một pin dự phòng đã sạc thường đủ để làm việc liên tục.

10. Ứng dụng thực tế

1. Cắt cáp đồng và nhôm (nhiều sợi và dây mảnh) trong hạ thế và công nghiệp.
2. Cắt cáp có giáp, tùy loại cáp (hãy xác nhận với nhà phân phối).
3. Công việc gần phần có thể mang điện theo quy trình của đơn vị, nơi yêu cầu dụng cụ cách điện VDE.
4. Cắt cáp đã lắp cố định trong máng, hố, tủ nhờ đầu hở.
5. Bảo trì, thay thế cáp tại trạm biến áp, nhà máy, tòa nhà.
6. Công trình xa nguồn điện, cần dụng cụ chạy hoàn toàn bằng pin.

Trước khi cắt, hãy kiểm tra khả năng cắt với cấu trúc cáp cụ thể (loại giáp, ruột, đường kính ngoài).

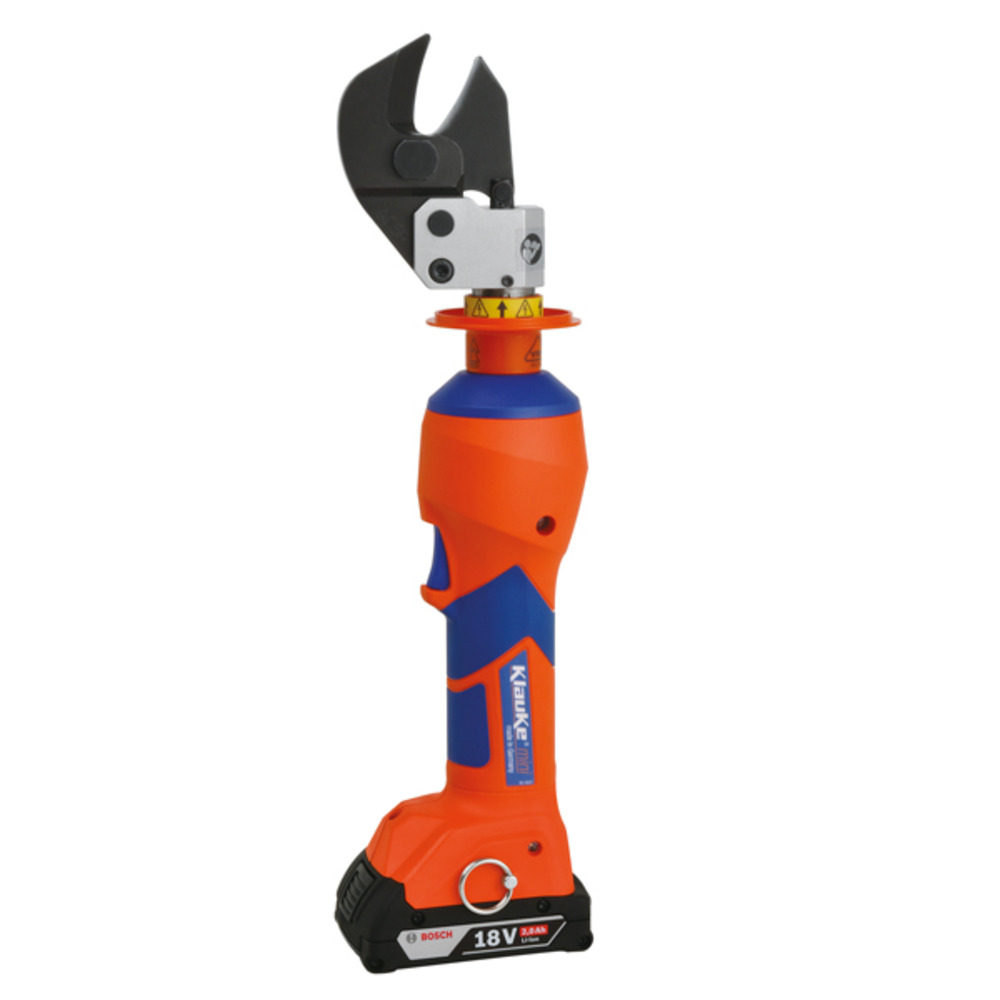

11. So sánh ESM 50 IS VDE với các kìm cắt cáp Klauke khác

Gợi ý chọn máy: chọn ESM 50 IS VDE khi cần dụng cụ cách điện, nhẹ và cáp trong Ø50 mm. Chọn dòng ES hoặc ESG khi cần phạm vi cắt lớn hơn hoặc lực cắt cao hơn và công việc không yêu cầu cách điện.

12. So sánh nhanh với các phương án khác

13. Hướng dẫn sử dụng an toàn và bảo quản

Luôn đối chiếu với hướng dẫn chính hãng của Klauke. Các nguyên tắc chung:

1. Kiểm tra trước khi dùng: pin đã sạc, vỏ cách điện không nứt, đầu cắt và lưỡi cắt không hỏng, màn hình không báo lỗi.
2. Chọn đúng vật liệu và kích thước, nằm trong phạm vi Ø50 mm và thuộc nhóm cáp Cu, Al được khuyến nghị.
3. Đặt cáp đúng vị trí trong đầu cắt trước khi bấm nút, giữ máy ổn định.
4. Tuân thủ quy trình an toàn điện: cách điện VDE không thay thế việc cắt điện và kiểm tra không còn điện.
5. Dùng đồ bảo hộ: găng tay, kính bảo hộ, giày bảo hộ.
6. Giữ nhiệt độ làm việc trong khoảng -10 °C đến +40 °C.
7. Theo dõi cảnh báo bảo dưỡng và bảo dưỡng định kỳ tại đơn vị được ủy quyền.
8. Bảo quản nơi khô ráo, tránh va đập, tháo pin khi không dùng lâu.

14. Câu hỏi thường gặp (FAQ)

Klauke ESM 50 IS VDE là loại dụng cụ gì?
Là kìm cắt cáp thủy lực chạy pin, đầu hở xoay được, cách điện và chứng nhận VDE đến 1000 V, dùng để cắt cáp đồng và nhôm.

Cắt được đường kính tối đa bao nhiêu?
Tối đa 50 mm.

Lực cắt là bao nhiêu?
38 kN, tương đương khoảng 3,8 tấn lực.

Mỗi nhát cắt mất bao lâu?
Khoảng 8 đến 10 giây, tùy độ dày vật liệu.

Máy cắt được cáp dây mảnh và cáp có giáp không?
Nhà sản xuất nêu máy cắt cáp đồng và nhôm (nhiều sợi và dây mảnh), kể cả cáp có giáp. Hãy xác nhận khả năng cắt với loại cáp cụ thể.

Chứng nhận VDE 1000 V có nghĩa là cắt cáp khi còn điện được không?
Theo nhà sản xuất, máy được cách điện và chứng nhận VDE đến 1000 V để tăng an toàn khi làm việc trên bộ phận có khả năng mang điện. Việc được phép làm việc khi còn điện phụ thuộc quy định pháp luật và quy trình của đơn vị. Mặc định luôn là cắt điện và kiểm tra không còn điện.

Máy nặng bao nhiêu?
3,1 kg gồm pin, ở cả hai bản Bosch và Makita.

Thời gian sạc pin là bao lâu?
15 phút ở cả hai hệ pin.

Một lần sạc cắt được bao nhiêu nhát?
Nguồn không công bố con số này, hãy hỏi nhà phân phối.

Máy có đèn chiếu sáng và tự rút lưỡi cắt không?
Có đèn LED chiếu sáng vùng làm việc, tự động rút về khi hoàn tất và có chức năng MRS để dừng rút ở vị trí mong muốn.

Máy có kết nối được không?
Có. Dữ liệu đọc được qua Bluetooth, kèm màn hình tích hợp trên thân máy.

Nhiệt độ làm việc cho phép là bao nhiêu?
-10 °C đến +40 °C.

15. Ai nên đầu tư Klauke ESM 50 IS VDE?

• Công ty điện lực và đơn vị vận hành lưới điện có quy định dùng dụng cụ cách điện VDE.
• Nhà thầu cơ điện, thi công tủ bảng điện cần kìm cắt cáp nhẹ, đầu hở.
• Đội bảo trì nhà máy, trạm biến áp cắt cáp đến Ø50 mm ở không gian chật.
• Đơn vị cho thuê thiết bị cần dụng cụ có dữ liệu để theo dõi bảo dưỡng.

16. Kết luận

Klauke ESM 50 IS VDE là kìm cắt cáp thủy lực chạy pin hiếm hoi có cách điện VDE 1000 V, phạm vi cắt đến Ø50 mm, lực cắt 38 kN, trong thân máy chỉ 3,1 kg. Đầu hở xoay được, hệ thủy lực 2 cấp, tự động rút về, MRS, đèn LED, màn hình và Bluetooth giúp cắt cáp nhanh, an toàn và dễ quản lý. Pin sạc 15 phút, có hai lựa chọn Bosch hoặc Makita.

Để được tư vấn cấu hình, kiểm tra khả năng cắt với loại cáp cụ thể và nhận báo giá, hãy liên hệ nhà phân phối chính hãng Klauke tại khu vực của bạn.
