Klauke ES 105: Kìm cắt cáp thủy lực dùng pin Ø105 mm, đầu hở xoay được, lực cắt 74 kN

Klauke ES 105: Kìm cắt cáp thủy lực dùng pin Ø105 mm, đầu hở xoay được, lực cắt 74 kN

Tóm tắt nhanh

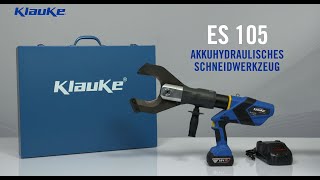

Klauke ES 105 là gì? Đây là kìm cắt cáp thủy lực chạy pin 18 V của Klauke, thiết kế đầu hở kiểu kéo (scissors open) và xoay được. Phạm vi cắt tối đa Ø 105 mm, lực cắt 74 kN (khoảng 7,4 tấn lực). Trọng lượng gồm pin là 9,6 kg (bản Bosch) hoặc 9,4 kg (bản Makita).

Dùng để cắt gì? Cáp đồng và cáp nhôm, kể cả cáp có gia cường thép nhẹ và cáp sợi mảnh (tùy loại cáp).

Điểm khác biệt: Đầu hở cho phép đưa máy vào cáp từ bên hông, rất hữu ích với cáp cỡ lớn đã lắp cố định. Cơ chế mở đầu cắt cải tiến giúp cắt nhiều nhát nhanh hơn, trọng tâm cân bằng giúp làm việc ít mỏi, và ứng dụng Klauke Link® hiển thị toàn bộ dữ liệu máy.

Lưu ý tránh nhầm: ES 105 (đầu hở, 74 kN) khác ESG 105 (đầu kín guillotine, 120 kN, 10,7 kg). Cả hai cùng cắt tối đa Ø105 mm.

1. Vì sao cần kìm cắt cáp thủy lực chạy pin cho cáp cỡ lớn?

Cáp điện lực đường kính lớn là loại khó xử lý nhất khi thi công, sửa chữa và thanh lý. Ruột đồng hoặc nhôm tiết diện lớn rất cứng. Cáp sợi mảnh dễ tơi và xòe sợi nếu cắt bằng dụng cụ không phù hợp. Cáp có gia cường thép cần lực ổn định để mặt cắt không biến dạng.

Các phương pháp truyền thống có nhiều giới hạn:

• Cưa tay: rất chậm và tốn sức với cáp cỡ lớn, mặt cắt dễ lệch.
• Kìm cắt cơ khí: không đủ khả năng ở đường kính này.
• Kìm thủy lực bơm tay: cần nhiều chu kỳ bơm, mỏi tay, tốc độ chậm.
• Máy cắt cắm điện: phụ thuộc nguồn, bất tiện ở hố cáp, trạm hoặc công trình ngoài trời.

Kìm thủy lực chạy pin như Klauke ES 105 tự tạo áp suất từ pin 18 V. Người dùng đặt cáp, bấm một nút và máy tự hoàn thành nhát cắt, giúp giảm sức lực, rút ngắn thời gian và giữ chất lượng mặt cắt ổn định.

2. Thông số kỹ thuật Klauke ES 105

Lưu ý: Klauke có thể cải tiến, thay đổi thông số hoặc ngừng một số model mà không cần thông báo trước. Hãy xác nhận thông số mới nhất với nhà phân phối chính hãng trước khi đặt hàng.

3. Lực cắt 74 kN và hệ thủy lực 2 cấp

74 kN tương đương khoảng 7,4 tấn lực lên lưỡi cắt. Mức lực này nằm giữa ES 85 (30 kN) và dòng đầu kín 120 kN, phù hợp cho cáp đồng, nhôm, cáp sợi mảnh và cáp gia cường thép nhẹ ở đường kính lớn, mà vẫn giữ thân máy dưới 10 kg.

Máy dùng hệ thủy lực 2 cấp:

1. Tiến nhanh (fast forward): lưỡi cắt di chuyển nhanh đến khi chạm cáp, không lãng phí thời gian và pin cho hành trình không tải.
2. Tạo lực (power stroke): khi gặp tải, máy chuyển sang giai đoạn tăng lực để cắt xuyên cáp.

Với cáp đường kính lớn, hành trình dài khiến việc tiết kiệm phần không tải càng có ý nghĩa: chu kỳ cắt ngắn hơn và pin dùng được lâu hơn.

4. Đầu hở kiểu kéo, xoay được: lợi thế với cáp lớn đã lắp sẵn

Đầu hở là đặc điểm nhận diện của ES 105. So với đầu kín phải bao trọn và khóa quanh cáp, đầu hở cho phép:

• Đưa dụng cụ vào cáp từ bên hông, phù hợp cáp đã nằm sẵn trong máng, hố hoặc tủ.
• Cắt cáp cỡ lớn mà không phải tháo hay kéo cáp.
• Cắt nhanh nhiều điểm trên các sợi cáp lân cận.
• Làm việc ở không gian hạn chế.

Đầu xoay được giúp chọn góc làm việc thuận tay, hạn chế vặn cổ tay hoặc đổi tư thế gò bó.

Khi lựa chọn: đầu hở linh hoạt và tiện đưa vào cáp đã lắp sẵn, còn đầu kín như ESG 105 thường được chọn khi cần lực cắt tối đa 120 kN.

5. Cơ chế mở đầu cắt, tự động rút về và MRS

Ba tính năng sau giúp tăng năng suất khi cắt nhiều nhát liên tiếp:

• Cơ chế mở đầu cắt cải tiến: tiết kiệm thời gian khi cắt nhiều nhát.
• Tự động rút về khi hoàn tất: lưỡi cắt tự thu về sau khi cắt xong, đơn giản và an toàn hơn.
• Manual Retract Stop (MRS): cho phép dừng việc rút lưỡi cắt ở vị trí mong muốn. Khi cắt nhiều sợi cáp cùng cỡ, lưỡi cắt không phải rút hết hành trình, tiết kiệm thời gian và pin.

6. Vận hành một nút bấm, trọng tâm cân bằng, đèn LED

• Nguyên lý một nút bấm: mọi chức năng được điều khiển bằng một nút duy nhất, thao tác đơn giản, ít sai sót, dễ đào tạo thợ mới và thuận tiện khi đeo găng.
• Trọng tâm cân bằng: nhà sản xuất nhấn mạnh khả năng làm việc không mỏi. Với 9,6 kg (Bosch) hoặc 9,4 kg (Makita) gồm pin, trọng tâm cân bằng giúp giữ máy chắc hơn ở vị trí khó.
• Đèn LED chiếu sáng vùng làm việc: hữu ích trong hố cáp, hầm kỹ thuật, tủ điện hoặc khi làm việc buổi tối.

Với máy gần 10 kg, nên tựa máy lên thành hố hoặc mặt phẳng ổn định khi có thể, và phối hợp hai người ở vị trí khó thao tác.

7. Màn hình, Bluetooth và ứng dụng Klauke Link®

ES 105 cho phép xem toàn bộ dữ liệu dụng cụ nhờ màn hình trên thân máy và ứng dụng Klauke Link® qua Bluetooth. Máy cũng hiển thị mức pin và cảnh báo bảo dưỡng, giúp luôn sẵn sàng làm việc.

Lợi ích cho doanh nghiệp:

• Theo dõi tình trạng máy và lịch bảo dưỡng để tránh hỏng hóc bất ngờ.
• Quản lý dụng cụ phân bổ cho nhiều đội thi công.
• Giảm thời gian chết của thiết bị tại công trường.

8. Ứng dụng thực tế của Klauke ES 105

1. Cắt cáp đồng và nhôm đường kính lớn trong thi công cáp ngầm, trung thế và hạ thế.
2. Cắt cáp sợi mảnh (tùy loại cáp), nơi cần mặt cắt gọn để đấu nối hoặc ép cos.
3. Cắt cáp gia cường thép nhẹ (tùy loại cáp) trong cáp ngầm và cáp công nghiệp.
4. Cắt cáp đã lắp cố định trong máng, hố cáp, tủ điện nhờ đầu hở đưa vào từ bên hông.
5. Thay thế, di dời, thanh lý cáp cỡ lớn tại trạm biến áp, nhà máy, khu công nghiệp.
6. Công trình xa nguồn điện, cần dụng cụ chạy hoàn toàn bằng pin.

Trước khi cắt, phải xác nhận cáp đã được cắt điện, cách ly và kiểm tra không còn điện theo quy trình an toàn. Vì thời gian cắt, số nhát cắt và khả năng cắt phụ thuộc loại cáp, hãy kiểm tra với cấu trúc cáp cụ thể (loại gia cường, ruột, đường kính ngoài) trước khi mua hoặc triển khai.

9. Chọn pin Bosch hay Makita?

Hai phiên bản có cùng đầu cắt, lực cắt và phạm vi cắt, chỉ khác pin và trọng lượng:

• Bosch (5,0 Ah, sạc 45 phút, 9,6 kg, -10 °C đến +40 °C): phù hợp nếu đội đã có pin Bosch 18 V. Dung lượng lớn hơn, thích hợp ca làm việc dài và cáp cỡ lớn.

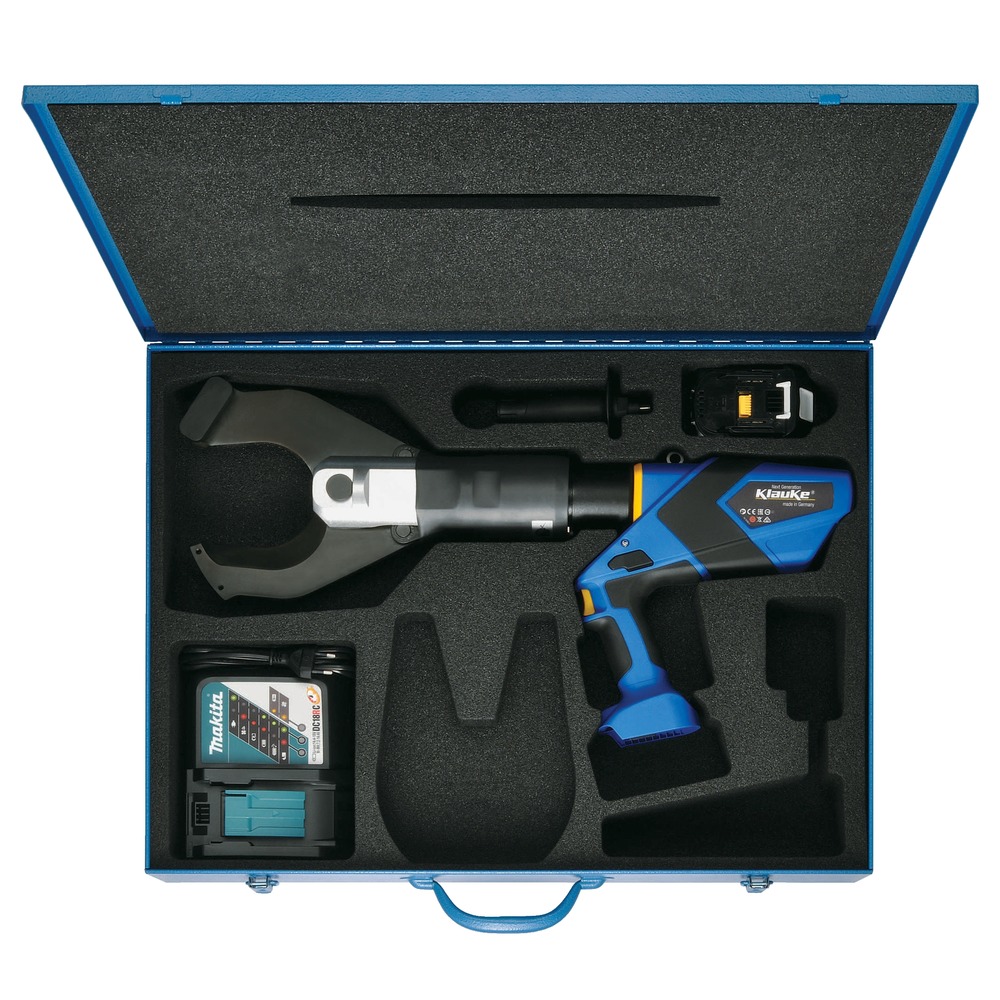

• Makita (4,0 Ah, sạc 36 phút, 9,4 kg, -12 °C đến +40 °C): phù hợp nếu đội đã dùng hệ Makita 18 V. Máy nhẹ hơn 0,2 kg, sạc nhanh hơn và chịu lạnh tốt hơn 2 °C.

Với cáp cỡ lớn, số nhát cắt mỗi lần sạc có thể ít hơn, nên chuẩn bị ít nhất một pin dự phòng đã sạc đầy.

10. So sánh nhanh với các phương án khác

11. So sánh sáu model: ES 65, ES 85, ES 105, ESG 55, ESG 85, ESG 105

Gợi ý chọn máy:

• ES 105: cáp lớn đến Ø105 mm, cần đầu hở đưa vào từ bên hông, cắt được cả cáp sợi mảnh.
• ESG 105: cũng đến Ø105 mm nhưng đầu kín, lực 120 kN, nặng hơn (10,7 kg).
• ES 85 / ES 65: cáp nhỏ hơn, máy nhẹ hơn.
• ESG 55: cáp bọc giáp nặng, ACSR hoặc thanh tròn đặc, cần lực 120 kN.
• ESG 85: cáp đến Ø85 mm, đầu kín, 60 kN, nhẹ (6,8 kg).

12. Hướng dẫn sử dụng an toàn và bảo quản

Luôn đối chiếu với hướng dẫn chính hãng của Klauke. Các nguyên tắc chung:

1. Kiểm tra trước khi dùng: pin đã sạc, đầu cắt không nứt, lưỡi cắt không mẻ, màn hình không báo lỗi.
2. Chọn đúng vật liệu và kích thước, nằm trong phạm vi Ø105 mm và thuộc nhóm cáp được khuyến nghị (Cu, Al).
3. Đặt cáp đúng vị trí trong đầu cắt trước khi bấm nút.
4. Giữ máy ổn định, dùng bề mặt tựa hoặc hai người khi làm việc ở vị trí khó vì máy nặng gần 10 kg.
5. Dùng đồ bảo hộ: găng tay, kính bảo hộ, giày bảo hộ.
6. Giữ nhiệt độ làm việc trong dải cho phép: -10 °C đến +40 °C (Bosch), -12 °C đến +40 °C (Makita).
7. Theo dõi cảnh báo bảo dưỡng trên màn hình và Klauke Link®, bảo dưỡng định kỳ tại đơn vị được ủy quyền.
8. Bảo quản nơi khô ráo, tránh va đập, tháo pin khi không dùng trong thời gian dài.

13. Câu hỏi thường gặp (FAQ)

Klauke ES 105 là loại dụng cụ gì?
Là kìm cắt cáp thủy lực chạy pin 18 V, đầu hở kiểu kéo, xoay được, dùng để cắt cáp đồng và cáp nhôm.

Klauke ES 105 cắt được đường kính tối đa bao nhiêu?
Tối đa Ø 105 mm.

Lực cắt của máy là bao nhiêu?
74 kN, tương đương khoảng 7,4 tấn lực.

Máy cắt được cáp sợi mảnh và cáp có gia cường thép không?
Có thể cắt cáp sợi mảnh và cáp gia cường thép nhẹ, tùy loại cáp.

Máy nặng bao nhiêu?
9,6 kg với bản pin Bosch và 9,4 kg với bản pin Makita, đã gồm pin.

Mỗi nhát cắt mất bao lâu và một lần sạc cắt được bao nhiêu nhát?
Cả hai đều phụ thuộc vào loại cáp, nên không có con số cố định.

Thời gian sạc pin là bao lâu?
45 phút với pin Bosch 5,0 Ah và 36 phút với pin Makita 4,0 Ah.

Máy có kết nối được với điện thoại không?
Có. Dữ liệu dụng cụ đọc được qua Bluetooth và ứng dụng Klauke Link®.

Máy có đèn chiếu sáng và tự rút lưỡi cắt không?
Có đèn LED chiếu sáng vùng làm việc, tự động rút về khi hoàn tất và có chức năng MRS để dừng rút ở vị trí mong muốn.

Nhiệt độ làm việc cho phép là bao nhiêu?
-10 °C đến +40 °C với bản Bosch, -12 °C đến +40 °C với bản Makita.

ES 105 khác ESG 105 thế nào?
Cả hai cùng cắt tối đa Ø105 mm. ES 105 có đầu hở kiểu kéo, lực cắt 74 kN, nặng 9,4 đến 9,6 kg, đưa vào cáp từ bên hông và cắt được cáp sợi mảnh. ESG 105 có đầu kín guillotine với chốt khóa, lực cắt 120 kN, nặng 10,7 kg, phù hợp khi cần lực cao nhất.

Khi nào nên chọn ES 105 thay vì ES 85?
Chọn ES 105 khi cáp lớn hơn Ø85 mm (đến Ø105 mm) hoặc cần lực cắt cao hơn (74 kN so với 30 kN). Chọn ES 85 khi cáp trong Ø85 mm và bạn ưu tiên máy nhẹ hơn (7,2 kg).

14. Ai nên đầu tư Klauke ES 105?

• Công ty điện lực và đơn vị quản lý lưới điện cần cắt cáp cỡ lớn đã lắp sẵn trong máng, hố hoặc tủ.
• Nhà thầu thi công và sửa chữa cáp ngầm, trạm biến áp cần dụng cụ chạy pin, không phụ thuộc nguồn điện.
• Đội bảo trì nhà máy, khu công nghiệp xử lý cáp tiết diện lớn khi thay thế hoặc thanh lý.
• Đơn vị cho thuê thiết bị cần dụng cụ có dữ liệu để theo dõi bảo dưỡng.

15. Kết luận

Klauke ES 105 là kìm cắt cáp thủy lực chạy pin với vùng cắt đến Ø105 mm trong thiết kế đầu hở xoay được, lực cắt 74 kN, trọng lượng dưới 10 kg. Máy có hệ thủy lực 2 cấp, tự động rút về, MRS, đèn LED, vận hành một nút và dữ liệu qua Klauke Link®. Hai lựa chọn pin Bosch và Makita giúp tận dụng hệ pin sẵn có.

Để được tư vấn cấu hình, kiểm tra khả năng cắt với loại cáp cụ thể và nhận báo giá, hãy liên hệ nhà phân phối chính hãng Klauke tại khu vực của bạn.
