Tóm tắt nhanh

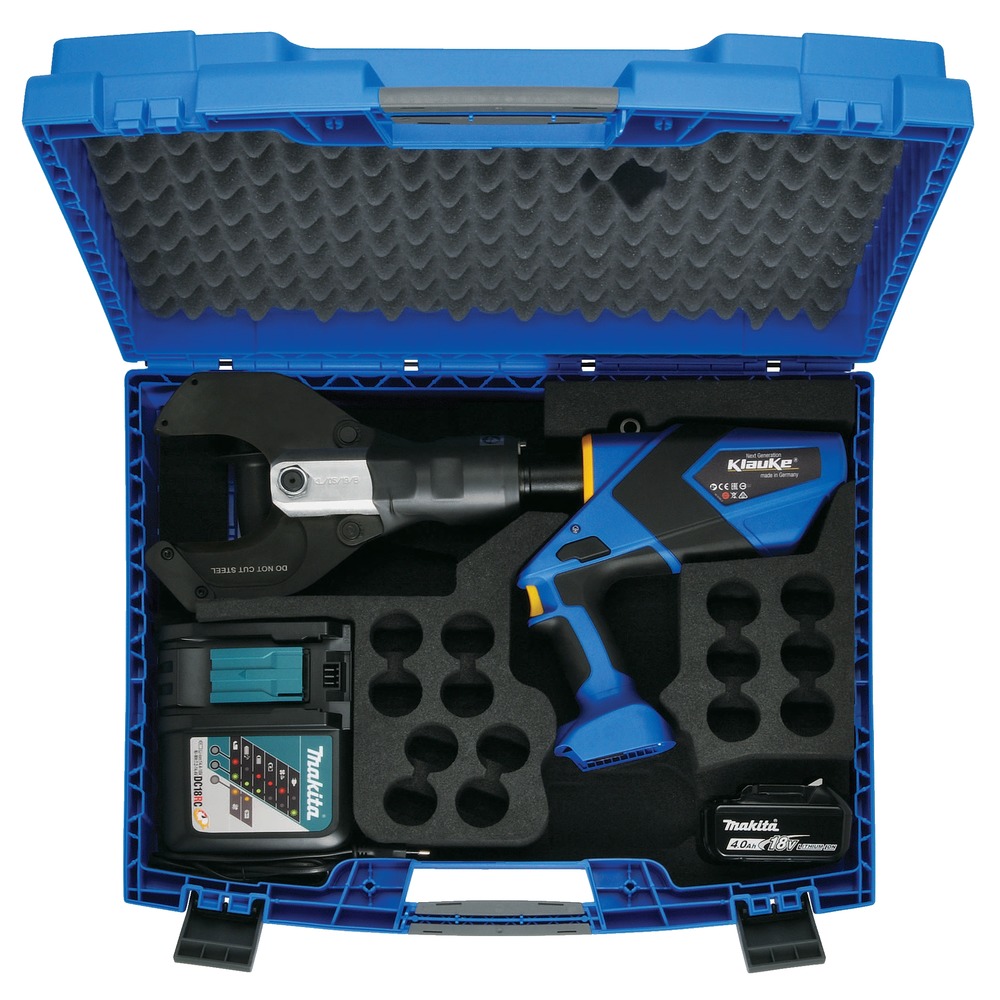

Klauke ES 85 là gì? Đây là kìm cắt cáp thủy lực chạy pin 18 V của Klauke, thiết kế đầu cắt hở (open head) và xoay được. Phạm vi cắt tối đa Ø 85 mm, lực cắt 30 kN (khoảng 3 tấn lực), trọng lượng 7,2 kg kể cả pin.

Dùng để cắt gì? Cáp đồng và cáp nhôm, kể cả cáp có lớp giáp thép nhẹ và cáp sợi mảnh (tùy loại cáp).

Điểm khác biệt: Đầu hở cho phép đưa máy vào cáp từ bên hông mà không phải luồn đầu cáp. Cơ chế mở đầu cắt cải tiến giúp cắt nhiều nhát nhanh hơn. Màn hình và ứng dụng Klauke Link® hiển thị toàn bộ dữ liệu máy. Có hai lựa chọn pin: Bosch hoặc Makita.

Lưu ý tránh nhầm: ES 85 (đầu hở, 30 kN) khác ESG 85 (đầu kín guillotine, 60 kN). Cả hai cùng cắt tối đa Ø85 mm.

1. Vì sao nên dùng kìm cắt cáp thủy lực chạy pin?

Cáp điện đường kính lớn là thách thức thường xuyên trong thi công và bảo trì. Cáp đồng và nhôm tiết diện lớn rất cứng. Cáp sợi mảnh dễ tơi và xòe sợi nếu dùng dụng cụ không phù hợp. Cáp có giáp thép nhẹ cần lực cắt ổn định để mặt cắt không bị biến dạng.

Các phương pháp truyền thống đều có hạn chế:

• Cưa tay: chậm, tốn sức, mặt cắt không đều.
• Kìm cắt cơ khí: giới hạn tiết diện, dễ làm bẹp lõi dẫn.
• Kìm thủy lực bơm tay: hiệu quả hơn nhưng mỏi tay khi cắt nhiều nhát hoặc cáp lớn.
• Máy cắt cắm điện: phụ thuộc nguồn, bất tiện ở hố cáp, trạm hoặc công trình ngoài trời.

Kìm thủy lực chạy pin như Klauke ES 85 tự tạo áp suất bằng pin 18 V. Người dùng đặt cáp, bấm một nút và máy tự hoàn thành nhát cắt. Nhờ vậy công việc bớt tốn sức, nhanh hơn và chất lượng mặt cắt ổn định hơn.

2. Thông số kỹ thuật Klauke ES 85

Lưu ý: Klauke có thể cải tiến, thay đổi thông số hoặc ngừng một số model mà không cần thông báo trước. Hãy xác nhận thông số mới nhất với nhà phân phối chính hãng trước khi đặt hàng.

3. Lực cắt 30 kN và hệ thủy lực 2 cấp

30 kN tương đương khoảng 3 tấn lực lên lưỡi cắt. Với ES 85, trọng tâm của máy là vùng cắt rộng đến Ø85 mm trong thân máy đầu hở linh hoạt, không phải lực cắt cực đại. Máy phù hợp với cáp đồng, cáp nhôm, cáp sợi mảnh và cáp giáp thép nhẹ. Với cáp giáp nặng, ACSR hoặc thanh tròn đặc, hãy chọn dòng lực cắt cao hơn như ESG 55 (120 kN).

Máy dùng hệ thủy lực 2 cấp:

1. Tiến nhanh (fast feed): lưỡi cắt di chuyển nhanh đến khi chạm vật liệu, không lãng phí thời gian và pin cho hành trình không tải.
2. Tạo lực (power stroke): khi gặp tải, máy chuyển sang giai đoạn tăng lực để hoàn tất nhát cắt.

Cách chia hành trình này giúp chu kỳ cắt ngắn hơn và tiết kiệm năng lượng pin.

4. Đầu cắt hở, xoay được: lợi thế khi làm việc hiện trường

Đầu hở (open head) là đặc điểm nhận diện của ES 85. So với đầu kín phải luồn cáp qua đầu cắt, đầu hở cho phép:

• Đưa dụng cụ vào cáp từ bên hông, phù hợp cáp đã nằm sẵn trong máng, hố hoặc tủ.
• Cắt cáp đã lắp cố định mà không phải tháo hay kéo cáp.
• Cắt nhanh nhiều điểm trên các sợi cáp lân cận.
• Làm việc ở không gian hạn chế.

Đầu xoay được giúp chọn góc làm việc thuận tay, hạn chế vặn cổ tay hoặc đổi tư thế gò bó.

Khi lựa chọn: đầu hở linh hoạt và tiện đưa vào cáp đã lắp sẵn, còn đầu kín thường được chọn khi cần lực cắt cao và truyền lực tối ưu, như ESG 85 (60 kN) hay ESG 55 (120 kN).

5. Cơ chế mở đầu cắt, tự động rút về và MRS

Ba tính năng sau giúp tăng năng suất khi cắt nhiều nhát liên tiếp:

• Cơ chế mở đầu cắt cải tiến: tiết kiệm thời gian khi cắt nhiều nhát.
• Tự động rút về khi hoàn tất: lưỡi cắt tự thu về sau khi cắt xong, đơn giản và an toàn hơn vì người dùng không cần thao tác thêm.
• Manual Retract Stop (MRS): cho phép dừng việc rút lưỡi cắt ở vị trí mong muốn. Khi cắt nhiều sợi cáp cùng cỡ, lưỡi cắt không phải rút hết hành trình, tiết kiệm thời gian và pin.

6. Vận hành một nút bấm, trọng tâm cân bằng, đèn LED

• Nguyên lý một nút bấm: mọi chức năng được điều khiển bằng một nút duy nhất. Thao tác đơn giản, ít sai sót, dễ đào tạo thợ mới và thuận tiện khi đeo găng.
• Trọng tâm cân bằng: máy nặng 7,2 kg gồm pin, nhưng trọng tâm cân bằng giúp giữ máy chắc tay, ít mỏi hơn khi làm việc trên cao, trong hố cáp hoặc nhiều giờ liên tục.
• Đèn LED chiếu sáng vùng làm việc: hữu ích trong tủ điện, hầm kỹ thuật, hố cáp hoặc khi làm việc buổi tối.

7. Màn hình, Bluetooth và ứng dụng Klauke Link®

ES 85 cho phép xem toàn bộ dữ liệu dụng cụ nhờ màn hình trên thân máy và ứng dụng Klauke Link® qua Bluetooth. Máy cũng hiển thị mức pin và cảnh báo bảo dưỡng, giúp luôn sẵn sàng làm việc.

Lợi ích cho doanh nghiệp:

• Theo dõi tình trạng máy và lịch bảo dưỡng để tránh hỏng hóc bất ngờ.
• Quản lý dụng cụ phân bổ cho nhiều đội thi công.
• Giảm thời gian chết của thiết bị tại công trường.

8. Ứng dụng thực tế của Klauke ES 85

1. Cắt cáp đồng và cáp nhôm đường kính lớn trong lắp đặt và sửa chữa điện hạ thế, trung thế.
2. Cắt cáp sợi mảnh (tùy loại cáp), nơi cần mặt cắt gọn để đấu nối hoặc ép cos.
3. Cắt cáp có giáp thép nhẹ (tùy loại cáp) trong thi công cáp ngầm và cáp công nghiệp.
4. Cắt cáp đã lắp cố định trong máng, hố cáp, tủ điện, nhờ đầu hở đưa vào từ bên hông.
5. Bảo trì, di dời, thay thế cáp tại trạm biến áp, nhà máy, tòa nhà.
6. Công trình xa nguồn điện, cần dụng cụ chạy hoàn toàn bằng pin.

Trước khi cắt, phải xác nhận cáp đã được cắt điện, cách ly và kiểm tra không còn điện theo quy trình an toàn. Với cáp có giáp thép hoặc cáp sợi mảnh, hãy kiểm tra khả năng cắt với từng loại cáp cụ thể, vì tài liệu nhà sản xuất ghi "tùy loại cáp".

9. Chọn pin Bosch hay Makita?

Hai phiên bản có cùng đầu cắt, lực cắt, phạm vi cắt và trọng lượng, nên quyết định phụ thuộc chủ yếu vào hệ pin sẵn có:

• Bosch (5,0 Ah, sạc 45 phút, -10 °C đến +40 °C): phù hợp nếu đội đã có pin Bosch 18 V. Dung lượng lớn hơn, thích hợp ca làm việc dài.
• Makita (4,0 Ah, sạc 36 phút, -12 °C đến +40 °C): phù hợp nếu đội đã dùng hệ Makita 18 V. Sạc nhanh hơn và chịu lạnh tốt hơn 2 °C.

Dùng chung pin và sạc với các dụng cụ khác giúp giảm chi phí đầu tư và đơn giản hóa quản lý thiết bị.

10. So sánh nhanh ES 85 với các phương án khác

11. So sánh bốn model: ES 65, ES 85, ESG 55 và ESG 85

Gợi ý chọn máy:

• ES 85: cáp lớn đến Ø85 mm, cần đầu hở để đưa vào từ bên hông, cắt được cả cáp sợi mảnh.
• ESG 85: cũng đến Ø85 mm nhưng đầu kín, lực 60 kN, phù hợp khi cần lực cao hơn và cáp có thể luồn qua đầu cắt.
• ES 65: cáp đến Ø65 mm, đầu hở, nhẹ nhất trong nhóm (6,3 kg).
• ESG 55: cáp bọc giáp nặng, ACSR hoặc thanh tròn đặc, cần lực cắt 120 kN.

12. Hướng dẫn sử dụng an toàn và bảo quản

Luôn đối chiếu với hướng dẫn chính hãng của Klauke. Các nguyên tắc chung:

1. Kiểm tra trước khi dùng: pin đã sạc, đầu cắt không nứt, lưỡi cắt không mẻ, màn hình không báo lỗi.
2. Chọn đúng vật liệu và kích thước, nằm trong phạm vi Ø85 mm và thuộc nhóm vật liệu khuyến nghị (cáp Cu, Al).
3. Đặt cáp đúng vị trí trong đầu cắt trước khi bấm nút, giữ máy ổn định bằng cả hai tay khi có thể.
4. Dùng đồ bảo hộ: găng tay, kính bảo hộ, giày bảo hộ.
5. Giữ nhiệt độ làm việc trong dải cho phép: -10 °C đến +40 °C (Bosch), -12 °C đến +40 °C (Makita).
6. Theo dõi cảnh báo bảo dưỡng trên màn hình và Klauke Link®, bảo dưỡng định kỳ tại đơn vị được ủy quyền.
7. Bảo quản nơi khô ráo, tránh va đập, tháo pin khi không dùng trong thời gian dài.

13. Câu hỏi thường gặp (FAQ)

Klauke ES 85 là loại dụng cụ gì?
Là kìm cắt cáp thủy lực chạy pin 18 V, đầu cắt hở, xoay được, dùng để cắt cáp đồng và cáp nhôm.

Klauke ES 85 cắt được đường kính tối đa bao nhiêu?
Tối đa Ø 85 mm.

Lực cắt của máy là bao nhiêu?
30 kN, tương đương khoảng 3 tấn lực.

Máy cắt được cáp sợi mảnh và cáp có giáp không?
Có thể cắt cáp sợi mảnh và cáp có giáp thép nhẹ, tùy loại cáp.

Máy nặng bao nhiêu?
7,2 kg gồm pin, ở cả hai phiên bản Bosch và Makita.

Thời gian sạc pin là bao lâu?
45 phút với pin Bosch 5,0 Ah và 36 phút với pin Makita 4,0 Ah.

Một lần sạc cắt được bao nhiêu nhát?
Phụ thuộc vào độ dày vật liệu. Vật liệu càng dày thì số nhát càng ít.

Máy có kết nối được với điện thoại không?
Có. Dữ liệu dụng cụ đọc được qua Bluetooth và ứng dụng Klauke Link®.

Máy có đèn chiếu sáng và tự rút lưỡi cắt không?
Có đèn LED chiếu sáng vùng làm việc, tự động rút về khi hoàn tất và có chức năng MRS để dừng rút ở vị trí mong muốn.

Nhiệt độ làm việc cho phép là bao nhiêu?
-10 °C đến +40 °C với bản Bosch, -12 °C đến +40 °C với bản Makita.

ES 85 khác ESG 85 thế nào?
Cả hai cùng cắt tối đa Ø85 mm. ES 85 có đầu hở xoay được, lực cắt 30 kN, nặng 7,2 kg, đưa vào cáp từ bên hông và cắt được cáp sợi mảnh. ESG 85 có đầu kín guillotine, lực cắt 60 kN, nặng 6,8 kg, truyền lực tối ưu hơn.

Khi nào nên chọn ES 85 thay vì ES 65?
Chọn ES 85 khi cáp có đường kính trên 65 mm (đến 85 mm). Chọn ES 65 khi cáp nằm trong Ø65 mm và bạn ưu tiên máy nhẹ hơn (6,3 kg) và lực cắt cao hơn (40 kN).

14. Ai nên đầu tư Klauke ES 85?

• Công ty điện lực và đơn vị quản lý lưới điện cần cắt cáp đường kính lớn đã lắp sẵn trong máng, hố hoặc tủ.
• Nhà thầu thi công và sửa chữa cáp cần dụng cụ linh hoạt, không phụ thuộc nguồn điện.
• Đội bảo trì nhà máy, khu công nghiệp, tòa nhà làm việc trong không gian chật.
• Đơn vị cho thuê thiết bị cần dụng cụ có dữ liệu để theo dõi bảo dưỡng.

15. Kết luận

Klauke ES 85 là kìm cắt cáp thủy lực chạy pin có phạm vi cắt đến Ø85 mm trong thiết kế đầu hở xoay được. Máy có hệ thủy lực 2 cấp, tự động rút về, MRS, đèn LED, vận hành một nút và dữ liệu qua Klauke Link®, trong thân máy 7,2 kg có trọng tâm cân bằng. Hai lựa chọn pin Bosch và Makita giúp máy dễ hòa nhập vào hệ sinh thái dụng cụ sẵn có.

Để được tư vấn cấu hình, kiểm tra khả năng cắt với loại cáp cụ thể và nhận báo giá, hãy liên hệ nhà phân phối chính hãng Klauke tại khu vực của bạn.
