Klauke ES 20 IS VDE: Kìm cắt dây ACSR Ø18 mm chạy pin cách điện VDE 1000 V, đầu cắt mỏng

Klauke ES 20 IS VDE: Kìm cắt dây ACSR chạy pin cách điện VDE 1000 V, đầu cắt mỏng, nhẹ 2,1 kg

Tóm tắt nhanh

Klauke ES 20 IS VDE là gì? Đây là kìm cắt thủy lực chạy pin của Klauke, đầu hở xoay được, đầu cắt mỏng, lực cắt 23 kN (khoảng 2,3 tấn lực), phạm vi cắt tối đa Ø18 mm tùy loại cáp/dây, thời gian cắt 2 đến 4 giây. Máy nặng 2,1 kg, vỏ màu cam Signal Orange, cách điện và chứng nhận VDE đến 1000 V.

Cắt được gì? Dây Al/St (ACSR) theo DIN EN 50182, cáp đặc Al/Cu theo DIN EN 60228 (Class 1) và thanh cái đồng ghép lớp.

Điểm khác biệt: Đây là model nhẹ nhất trong nhóm kìm cắt cách điện đã giới thiệu. Đầu cắt mỏng phù hợp nơi không gian hạn chế, chu kỳ cắt nhanh, màn hình tích hợp và đọc dữ liệu qua Bluetooth. Có hai lựa chọn pin: Bosch hoặc Makita.

1. Vì sao cần kìm cắt chạy pin, cách điện, đầu mỏng?

Dây ACSR và cáp đặc có lõi cứng, còn thanh cái đồng ghép lớp thường nằm trong tủ điện, nơi không gian rất chật và có thể gần phần mang điện. Các phương án truyền thống đều có hạn chế:

• Cưa tay: chậm, tốn sức, mặt cắt xô lệch, khó thao tác trong tủ.
• Kìm cắt cơ khí: khó cắt dây có lõi thép hoặc thanh cái, dễ hỏng lưỡi.
• Kìm thủy lực cỡ lớn: đầu cắt dày, không chui vừa khe hẹp.
• Dụng cụ không cách điện: không phù hợp quy trình yêu cầu cách điện.

Kìm cắt chạy pin như ES 20 IS VDE có đầu cắt mỏng để vào khe hẹp, thân máy nhẹ và lớp cách điện đáp ứng yêu cầu an toàn cao hơn khi làm việc gần phần có thể mang điện.

2. Thông số kỹ thuật Klauke ES 20 IS VDE

Lưu ý: Klauke có thể cải tiến, thay đổi thông số hoặc ngừng một số model mà không cần thông báo trước. Hãy xác nhận thông số mới nhất, nhất là phạm vi cắt tối đa, điện áp, dung lượng pin và số nhát cắt của bản Bosch, với nhà phân phối chính hãng trước khi đặt hàng.

3. Vật liệu cắt được theo tiêu chuẩn

Nhà sản xuất mô tả ES 20 IS VDE dùng cho:

• Dây dẫn Al/St (ACSR) theo DIN EN 50182: dây nhôm lõi thép dùng cho đường dây trên không.
• Cáp đặc Al/Cu theo DIN EN 60228, Class 1: ruột dẫn đặc (một sợi).
• Thanh cái đồng ghép lớp (laminated copper bus bars).

Phạm vi cắt phụ thuộc loại cáp/dây, tối đa Ø18 mm. Nguồn không nêu kích thước tối đa riêng cho từng loại, nên hãy xác nhận với nhà phân phối khi cần cắt thanh cái hoặc ACSR cỡ gần ngưỡng. Với dây ACSR hoặc dây neo đường kính lớn hơn, hãy xem xét ES 25 IS VDE (ACSR đến Ø25 mm, 67 kN).

4. Lực cắt 23 kN và chu kỳ cắt 2 – 4 giây

23 kN tương đương khoảng 2,3 tấn lực lên lưỡi cắt. Mức lực này vừa phải, đủ cho phạm vi vật liệu và đường kính của model, đổi lại thân máy rất nhẹ và chu kỳ cắt nhanh, chỉ 2 đến 4 giây tùy kích thước cáp.

Với bản Makita, nhà sản xuất nêu khoảng 160 nhát cắt mỗi lần sạc ở cáp ACSR 120/20, một mốc tham chiếu thực tế để lên kế hoạch pin. Với loại cáp khác, số nhát có thể khác.

5. Đầu cắt mỏng, hở, xoay được

• Đầu cắt mỏng (slim cutting head): vào được khe hẹp, phù hợp tủ điện, thanh cái, nơi khoảng cách giữa các bộ phận rất nhỏ.
• Đầu hở: đưa dụng cụ vào từ bên hông, cắt được dây hoặc thanh đã lắp cố định mà không phải tháo ra.
• Đầu xoay được: chọn góc thao tác thuận tay ở vị trí chật.

Nhà sản xuất cũng mô tả thiết kế cực kỳ chắc chắn và nhẹ.

6. Cách điện và chứng nhận VDE đến 1000 V

• Vỏ cam Signal Orange: dễ phân biệt với dụng cụ tiêu chuẩn, giảm nguy cơ cầm nhầm.
• Cách điện và chứng nhận VDE đến 1000 V: theo nhà sản xuất, tăng độ an toàn khi làm việc trên bộ phận có khả năng mang điện.

Lưu ý an toàn quan trọng: chứng nhận cách điện là lớp bảo vệ bổ sung, không thay thế quy trình an toàn điện. Việc có được làm việc khi còn điện hay không do quy định pháp luật, tiêu chuẩn nội bộ và đánh giá rủi ro tại hiện trường quyết định. Mặc định vẫn là cắt điện, cách ly, khóa treo biển và kiểm tra không còn điện. Chứng nhận 1000 V không có nghĩa là dùng được trên hệ thống điện áp cao hơn. Kiểm tra lớp vỏ cách điện trước mỗi lần dùng, nếu nứt hoặc hư hại thì ngừng sử dụng và đưa đi kiểm tra.

7. Tự động rút về và Manual Retract Stop (MRS)

• Tự động rút về khi hoàn tất: lưỡi cắt tự thu về sau khi cắt xong, đơn giản và an toàn hơn.
• Manual Retract Stop (MRS): cho phép dừng việc rút lưỡi cắt ở vị trí mong muốn. Khi cắt nhiều dây cùng cỡ, lưỡi cắt không phải rút hết hành trình, tiết kiệm thời gian và pin.

8. Vận hành một nút bấm, trọng tâm cân bằng, đèn LED

• Nguyên lý một nút bấm: mọi chức năng được điều khiển bằng một nút duy nhất, ít sai sót, dễ đào tạo thợ mới và thuận tiện khi đeo găng.
• Trọng lượng 2,1 kg, trọng tâm cân bằng: nhà sản xuất nhấn mạnh làm việc không mỏi. Đây là mức rất nhẹ, phù hợp thao tác một tay hoặc làm việc trên cao.
• Đèn LED chiếu sáng vùng làm việc: hữu ích trong tủ điện, hầm kỹ thuật hoặc khi trời tối.

9. Màn hình, Bluetooth và hiển thị tình trạng máy

Máy có màn hình tích hợp hiển thị dữ liệu dụng cụ trên thân máy, cùng hiển thị mức pin và cảnh báo bảo dưỡng để luôn sẵn sàng làm việc. Toàn bộ dữ liệu đọc dễ dàng qua Bluetooth. Hãy hỏi nhà phân phối về ứng dụng cụ thể và thông tin có thể truy xuất.

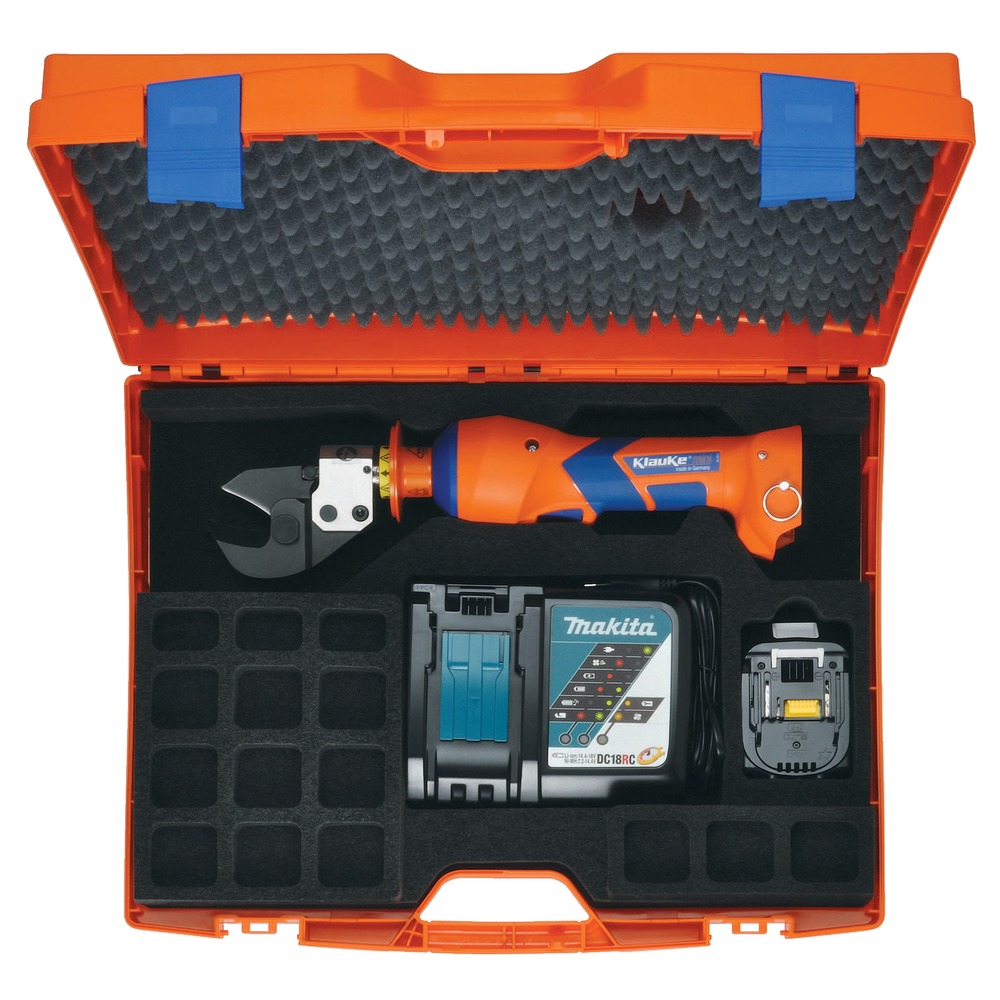

10. Pin 15 phút: chọn Bosch hay Makita?

Cả hai bản đều sạc chỉ 15 phút và cùng nặng 2,1 kg:

• Bản Bosch: phù hợp nếu đội đã có pin và sạc Bosch 18 V. Nguồn chưa nêu điện áp, dung lượng pin và số nhát cắt, hãy xác nhận trước khi đặt hàng.
• Bản Makita (18 V, 1,5 Ah): phù hợp nếu đội đã dùng hệ Makita 18 V. Khoảng 160 nhát cắt ở cáp ACSR 120/20.

Với thời gian sạc 15 phút, một pin dự phòng đã sạc thường đủ để làm việc liên tục.

11. Ứng dụng thực tế

1. Cắt dây ACSR theo DIN EN 50182 trong lắp đặt, sửa chữa đường dây trên không.
2. Cắt cáp đặc Al/Cu (Class 1, DIN EN 60228).
3. Cắt thanh cái đồng ghép lớp trong tủ điện, tủ phân phối, nơi không gian hạn chế.
4. Công việc gần phần có thể mang điện theo quy trình của đơn vị, nơi yêu cầu dụng cụ cách điện VDE.
5. Công trình xa nguồn điện, cần dụng cụ chạy hoàn toàn bằng pin, gọn nhẹ.

12. So sánh ES 20 IS VDE với các kìm cắt VDE khác

Gợi ý chọn máy:

• ES 20 IS VDE: ACSR, cáp đặc hoặc thanh cái đến Ø18 mm, cần máy nhẹ nhất và đầu mỏng cho không gian hẹp.
• ES 25 IS VDE: ACSR đến Ø25 mm, dây neo, cần lực cắt 67 kN.
• ESM 35 / ESM 50 IS VDE: cáp đồng, nhôm nhiều sợi, dây mảnh, cáp có giáp.

13. So sánh nhanh với các phương án khác

14. Hướng dẫn sử dụng an toàn và bảo quản

Luôn đối chiếu với hướng dẫn chính hãng của Klauke. Các nguyên tắc chung:

1. Kiểm tra trước khi dùng: pin đã sạc, vỏ cách điện không nứt, đầu cắt và lưỡi cắt không hỏng, màn hình không báo lỗi.
2. Chọn đúng vật liệu và kích thước, trong phạm vi tối đa Ø18 mm và đúng nhóm vật liệu được khuyến nghị.
3. Đặt vật liệu đúng vị trí trong đầu cắt trước khi bấm nút, giữ máy ổn định.
4. Chú ý dây đang căng: dây ACSR có thể bật mạnh khi đứt. Đứng ở vị trí an toàn.
5. Tuân thủ quy trình an toàn điện: cách điện VDE không thay thế việc cắt điện và kiểm tra không còn điện.
6. Dùng đồ bảo hộ: găng tay, kính bảo hộ, giày bảo hộ.
7. Giữ nhiệt độ làm việc trong khoảng -10 °C đến +40 °C.
8. Theo dõi cảnh báo bảo dưỡng và bảo dưỡng định kỳ tại đơn vị được ủy quyền.
9. Bảo quản nơi khô ráo, tránh va đập, tháo pin khi không dùng lâu.

15. Câu hỏi thường gặp (FAQ)

Klauke ES 20 IS VDE là loại dụng cụ gì?
Là kìm cắt thủy lực chạy pin, đầu hở xoay được, đầu cắt mỏng, cách điện và chứng nhận VDE đến 1000 V.

Cắt được đường kính tối đa bao nhiêu?
Tối đa Ø18 mm, tùy loại cáp/dây. Số "20" trong tên là mã model.

Máy cắt được những loại nào?
Dây Al/St (ACSR) theo DIN EN 50182, cáp đặc Al/Cu theo DIN EN 60228 Class 1 và thanh cái đồng ghép lớp.

Lực cắt là bao nhiêu?
23 kN, tương đương khoảng 2,3 tấn lực.

Mỗi nhát cắt mất bao lâu?
Khoảng 2 đến 4 giây, tùy kích thước cáp.

Một lần sạc cắt được bao nhiêu nhát?
Bản Makita khoảng 160 nhát ở cáp ACSR 120/20. Với bản Bosch, hãy xác nhận với nhà phân phối.

Chứng nhận VDE 1000 V có nghĩa là cắt khi còn điện được không?
Theo nhà sản xuất, máy được cách điện và chứng nhận VDE đến 1000 V để tăng an toàn khi làm việc trên bộ phận có khả năng mang điện. Việc được phép làm việc khi còn điện phụ thuộc quy định pháp luật và quy trình của đơn vị. Mặc định luôn là cắt điện và kiểm tra không còn điện.

Máy nặng bao nhiêu?
2,1 kg, ở cả hai bản Bosch và Makita.

Thời gian sạc pin là bao lâu?
15 phút ở cả hai hệ pin.

Máy có đèn chiếu sáng và tự rút lưỡi cắt không?
Có đèn LED chiếu sáng vùng làm việc, tự động rút về khi hoàn tất và có chức năng MRS để dừng rút ở vị trí mong muốn.

Máy có kết nối được không?
Có. Dữ liệu đọc được qua Bluetooth, kèm màn hình tích hợp trên thân máy.

ES 20 IS VDE khác ES 25 IS VDE thế nào?
ES 20 nhẹ hơn (2,1 kg so với 2,9 kg), đầu cắt mỏng, cắt nhanh hơn, tối đa Ø18 mm và lực 23 kN. ES 25 cắt ACSR đến Ø25 mm, dây neo và dây neo cường độ cao, lực 67 kN.

Nhiệt độ làm việc cho phép là bao nhiêu?
-10 °C đến +40 °C.

16. Ai nên đầu tư Klauke ES 20 IS VDE?

• Công ty điện lực và đội đường dây trên không cắt dây ACSR cỡ vừa.
• Nhà thầu thi công tủ điện, thanh cái cần đầu cắt mỏng, nhẹ.
• Đơn vị có quy định dùng dụng cụ cách điện VDE khi làm việc gần phần có thể mang điện.
• Đơn vị cho thuê thiết bị cần dụng cụ có dữ liệu để theo dõi bảo dưỡng.

17. Kết luận

Klauke ES 20 IS VDE là kìm cắt thủy lực chạy pin cách điện VDE 1000 V, nhẹ chỉ 2,1 kg, đầu cắt mỏng, cắt dây ACSR, cáp đặc Al/Cu và thanh cái đồng ghép lớp đến Ø18 mm với lực 23 kN trong 2 – 4 giây. Đầu hở xoay được, tự động rút về, MRS, đèn LED, màn hình và Bluetooth giúp cắt nhanh, an toàn và dễ quản lý. Pin sạc 15 phút, có hai lựa chọn Bosch hoặc Makita.

Để được tư vấn cấu hình, kiểm tra khả năng cắt với vật liệu cụ thể và nhận báo giá, hãy liên hệ nhà phân phối chính hãng Klauke tại khu vực của bạn.
