Tóm tắt nhanh

Klauke ES 25 IS VDE là gì? Đây là kìm cắt thủy lực chạy pin của Klauke, đầu hở xoay được, lực cắt 67 kN (khoảng 6,7 tấn lực), nặng 2,9 kg kể cả pin. Vỏ màu cam Signal Orange, cách điện và chứng nhận VDE đến 1000 V.

Cắt được gì?

• Dây trần ACSR, Aldrey đến Ø25 mm
• Dây neo đến Ø16 mm
• Dây neo cường độ cao đến Ø12 mm
• Ngoài ra nhà sản xuất nêu vật liệu tròn (Cu, Al, St) và cáp có giáp (xem mục 3)

Điểm khác biệt: Là kìm cắt chuyên cho đường dây trên không và dây neo, có cách điện VDE, lực cắt cao trong thân máy rất nhẹ, màn hình tích hợp và đọc dữ liệu qua Bluetooth. Có hai lựa chọn pin: Bosch hoặc Makita.

1. Vì sao cần kìm cắt dây ACSR và dây neo chạy pin?

Dây ACSR (nhôm lõi thép), Aldrey và dây neo là loại vật liệu rất cứng. Lõi thép chịu lực làm cưa tay và kìm cắt cơ khí nhanh mòn, mặt cắt dễ tơi sợi hoặc xô lệch. Công việc này lại thường diễn ra ngoài trời, trên cao, xa nguồn điện và gần đường dây có thể mang điện. Các phương án truyền thống gặp nhiều hạn chế:

• Cưa tay: rất chậm, tốn sức, khó thao tác trên cao.
• Kìm cắt cơ khí: khó cắt dây có lõi thép, dễ hỏng lưỡi.
• Kìm thủy lực bơm tay: mỏi tay, cồng kềnh khi làm việc trên cột hoặc giàn.
• Máy cắt cắm điện: không phù hợp công trình ngoài trời, xa nguồn.

Kìm cắt chạy pin như ES 25 IS VDE tự tạo áp suất bằng pin 18 V, thao tác một nút, có lớp cách điện phù hợp môi trường gần phần có thể mang điện.

2. Thông số kỹ thuật Klauke ES 25 IS VDE

Lưu ý: Klauke có thể cải tiến, thay đổi thông số hoặc ngừng một số model mà không cần thông báo trước. Hãy xác nhận thông số mới nhất với nhà phân phối chính hãng trước khi đặt hàng.

3. Vật liệu cắt được: đọc đúng phạm vi từng loại

Phạm vi cắt của ES 25 IS VDE thay đổi theo loại vật liệu. Đây là điểm cần đọc kỹ để chọn đúng dụng cụ:

Dây neo cường độ cao có phạm vi nhỏ hơn vì vật liệu cứng hơn, cần lực cắt lớn hơn trên cùng tiết diện.

Ngoài ba loại trên, nhà sản xuất còn nêu máy dùng cho vật liệu tròn (Cu, Al, St) và cáp có giáp. Bảng thông số không đưa đường kính tối đa cho các vật liệu này. Vì vậy, nếu bạn cần cắt thanh tròn đặc hoặc cáp có giáp, hãy xác nhận đường kính và cấu trúc cụ thể với nhà phân phối trước khi mua hoặc triển khai. Với cáp bọc giáp đường kính lớn hoặc thanh tròn đặc cỡ lớn, hãy xem xét dòng ESG như ESG 55 (Ø55 mm, 120 kN).

4. Lực cắt 67 kN và hệ thủy lực 2 cấp

67 kN tương đương khoảng 6,7 tấn lực lên lưỡi cắt, một mức lực cao so với thân máy chỉ 2,9 kg. Lực này cần thiết để cắt dây có lõi thép và dây neo cường độ cao.

Máy dùng hệ thủy lực 2 cấp:

1. Tiến nhanh (fast feed): lưỡi cắt di chuyển nhanh đến khi chạm vật liệu, không lãng phí thời gian và pin cho hành trình không tải.
2. Tạo lực (power stroke): khi gặp tải, máy chuyển sang giai đoạn tăng lực để hoàn tất nhát cắt.

Nhà sản xuất mô tả thiết kế cực kỳ chắc chắn và nhẹ, phù hợp mang theo lên cột, giàn hoặc làm việc trong điều kiện khắc nghiệt ngoài hiện trường.

5. Cách điện và chứng nhận VDE đến 1000 V

• Vỏ cam Signal Orange: dễ phân biệt với dụng cụ tiêu chuẩn, giảm nguy cơ cầm nhầm dụng cụ thường vào công việc cần dụng cụ cách điện.
• Cách điện và chứng nhận VDE đến 1000 V: theo nhà sản xuất, tăng độ an toàn khi làm việc trên các bộ phận có khả năng mang điện.

Lưu ý an toàn quan trọng: chứng nhận cách điện là lớp bảo vệ bổ sung, không thay thế quy trình an toàn điện. Việc có được làm việc khi còn điện hay không do quy định pháp luật, tiêu chuẩn nội bộ và đánh giá rủi ro tại hiện trường quyết định. Mặc định vẫn là cắt điện, cách ly, nối đất, khóa treo biển và kiểm tra không còn điện. Đặc biệt với đường dây trên không, chứng nhận 1000 V của dụng cụ không có nghĩa là dùng được trên đường dây điện áp cao hơn mức này. Kiểm tra lớp vỏ cách điện trước mỗi lần dùng, nếu nứt hoặc hư hại thì ngừng sử dụng và đưa đi kiểm tra.

6. Đầu hở xoay được

Đầu hở cho phép:

• Đưa dụng cụ vào dây từ bên hông, rất tiện với dây đang căng hoặc đã lắp cố định, nơi không thể luồn đầu dây qua đầu cắt.
• Làm việc ở không gian hạn chế, trên cột hoặc giàn.

Đầu xoay được giúp chọn góc thao tác thuận tay, hạn chế phải đổi tư thế gò bó ở vị trí khó.

7. Tự động rút về và Manual Retract Stop (MRS)

• Tự động rút về khi hoàn tất: lưỡi cắt tự thu về sau khi cắt xong, đơn giản và an toàn hơn.
• Manual Retract Stop (MRS): cho phép dừng việc rút lưỡi cắt ở vị trí mong muốn. Khi cắt nhiều dây cùng cỡ, lưỡi cắt không phải rút hết hành trình, tiết kiệm thời gian và pin.

8. Vận hành một nút bấm, trọng tâm cân bằng, đèn LED

• Nguyên lý một nút bấm: mọi chức năng được điều khiển bằng một nút duy nhất, ít sai sót, dễ đào tạo thợ mới và thuận tiện khi đeo găng.
• Trọng lượng 2,9 kg gồm pin, trọng tâm cân bằng: nhà sản xuất nhấn mạnh làm việc không mỏi. Trọng lượng này phù hợp khi phải mang lên cao hoặc thao tác một tay.
• Đèn LED chiếu sáng vùng làm việc: hữu ích khi làm việc trong hố cáp, tủ điện, hầm kỹ thuật hoặc lúc trời tối.

9. Màn hình, Bluetooth và hiển thị tình trạng máy

Máy có màn hình tích hợp hiển thị dữ liệu dụng cụ trên thân máy, cùng hiển thị mức pin và cảnh báo bảo dưỡng để luôn sẵn sàng làm việc. Toàn bộ dữ liệu đọc dễ dàng qua Bluetooth. Hãy hỏi nhà phân phối về ứng dụng cụ thể và thông tin có thể truy xuất.

Lợi ích cho doanh nghiệp: theo dõi tình trạng máy và lịch bảo dưỡng, quản lý dụng cụ giữa các đội thi công, giảm thời gian dừng thiết bị.

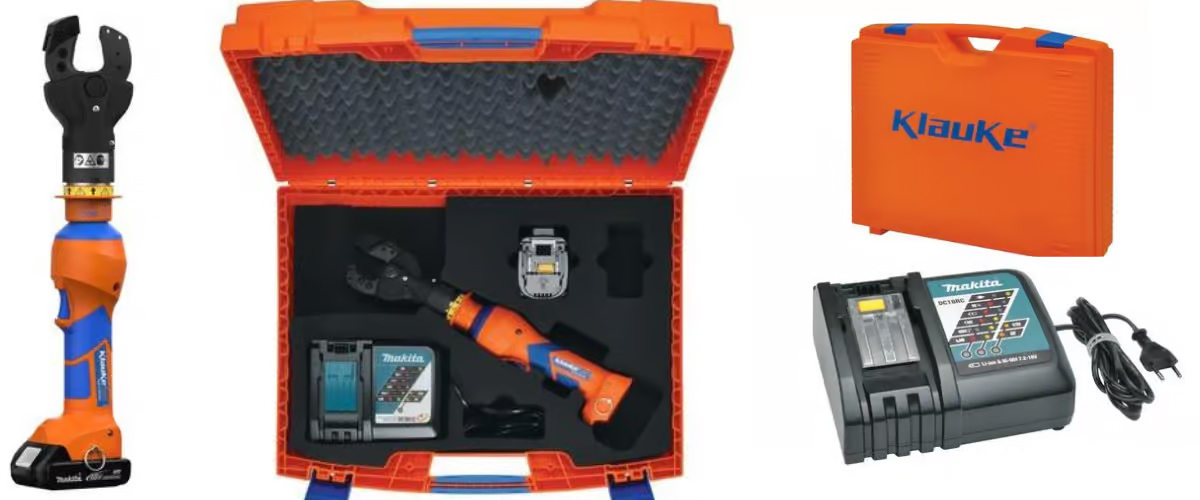

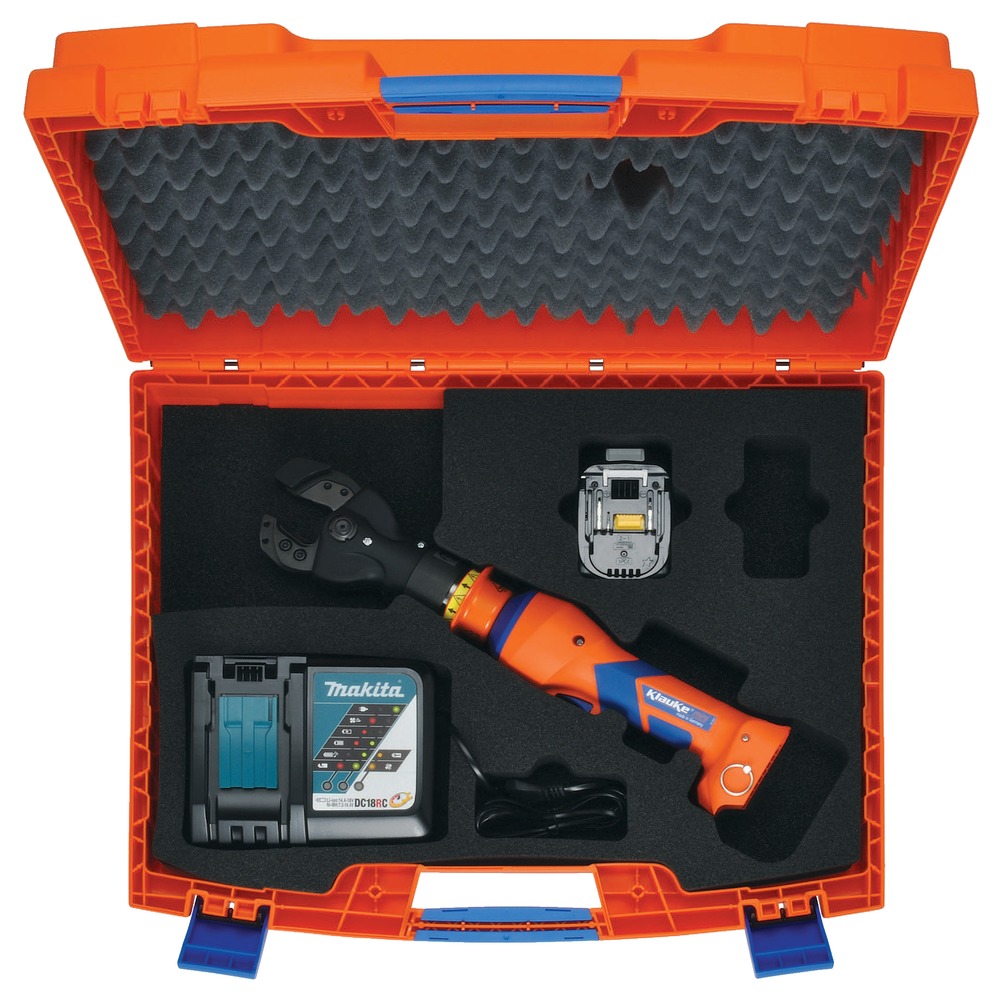

10. Pin 15 phút: chọn Bosch hay Makita?

Cả hai bản đều sạc chỉ 15 phút, cùng 18 V và nặng 2,9 kg:

• Bản Bosch (2,0 Ah): phù hợp nếu đội đã có pin và sạc Bosch 18 V. Dung lượng lớn hơn bản Makita.
• Bản Makita (1,5 Ah): phù hợp nếu đội đã dùng hệ Makita 18 V.

Nguồn không nêu số nhát cắt mỗi lần sạc, nên hãy hỏi nhà phân phối nếu cần lên kế hoạch pin cho ca làm việc ngoài hiện trường. Với thời gian sạc 15 phút, nên mang theo pin dự phòng đã sạc khi làm việc xa nguồn điện.

11. Ứng dụng thực tế

1. Cắt dây trần ACSR và Aldrey đến Ø25 mm trong lắp đặt, sửa chữa và thanh lý đường dây trên không.
2. Cắt dây neo (đến Ø16 mm) và dây neo cường độ cao (đến Ø12 mm) cho cột và công trình.
3. Công việc gần phần có thể mang điện theo quy trình của đơn vị, nơi yêu cầu dụng cụ cách điện VDE.
4. Cắt vật liệu tròn và cáp có giáp trong phạm vi nhà sản xuất cho phép (hãy xác nhận kích thước cụ thể).
5. Công trình xa nguồn điện, cần dụng cụ chạy hoàn toàn bằng pin, gọn nhẹ.

12. So sánh ES 25 IS VDE với các kìm cắt Klauke khác

Gợi ý chọn máy:

• ES 25 IS VDE: dây trần ACSR, Aldrey, dây neo, cần dụng cụ cách điện, rất nhẹ.
• ESM 35 / ESM 50 IS VDE: cáp đồng, nhôm (kể cả dây mảnh) cần dụng cụ cách điện.
• ESG 55: cáp bọc giáp, ACSR hoặc thanh tròn đặc cần lực cắt 120 kN, không yêu cầu cách điện.

13. So sánh nhanh với các phương án khác

14. Hướng dẫn sử dụng an toàn và bảo quản

Luôn đối chiếu với hướng dẫn chính hãng của Klauke. Các nguyên tắc chung:

1. Kiểm tra trước khi dùng: pin đã sạc, vỏ cách điện không nứt, đầu cắt và lưỡi cắt không hỏng, màn hình không báo lỗi.
2. Chọn đúng vật liệu và đường kính: dây trần đến Ø25 mm, dây neo đến Ø16 mm, dây neo cường độ cao đến Ø12 mm. Không cắt vượt phạm vi.
3. Đặt dây đúng vị trí trong đầu cắt trước khi bấm nút, giữ máy ổn định.
4. Khi làm việc trên cao, dùng dây an toàn, buộc dụng cụ chống rơi và tuân thủ quy định làm việc trên cao.
5. Chú ý dây đang căng: dây neo, dây ACSR có thể giật mạnh khi đứt. Đứng đúng vị trí an toàn và kiểm soát hướng dây bật ra.
6. Tuân thủ quy trình an toàn điện: cách điện VDE không thay thế việc cắt điện, nối đất và kiểm tra không còn điện.
7. Dùng đồ bảo hộ: găng tay, kính bảo hộ, mũ bảo hộ, giày bảo hộ.
8. Giữ nhiệt độ làm việc trong khoảng -10 °C đến +40 °C.
9. Theo dõi cảnh báo bảo dưỡng và bảo dưỡng định kỳ tại đơn vị được ủy quyền.
10. Bảo quản nơi khô ráo, tránh va đập, tháo pin khi không dùng lâu.

15. Câu hỏi thường gặp (FAQ)

Klauke ES 25 IS VDE là loại dụng cụ gì?
Là kìm cắt thủy lực chạy pin, đầu hở xoay được, cách điện và chứng nhận VDE đến 1000 V, dùng cắt dây trần ACSR, Aldrey, dây neo và một số vật liệu tròn.

Cắt được đường kính tối đa bao nhiêu?
Tùy vật liệu: dây trần (ACSR, Aldrey) đến Ø25 mm, dây neo đến Ø16 mm, dây neo cường độ cao đến Ø12 mm.

Lực cắt là bao nhiêu?
67 kN, tương đương khoảng 6,7 tấn lực.

Máy có cắt được cáp ACSR không?
Có. Dây trần ACSR và Aldrey cắt được đến Ø25 mm.

Máy cắt được cáp có giáp và thanh tròn không?
Nhà sản xuất nêu máy dùng được cho vật liệu tròn (Cu, Al, St) và cáp có giáp, nhưng không công bố đường kính tối đa. Hãy xác nhận với nhà phân phối theo loại vật liệu và kích thước cụ thể.

Chứng nhận VDE 1000 V có nghĩa là cắt dây khi còn điện được không?
Theo nhà sản xuất, máy được cách điện và chứng nhận VDE đến 1000 V để tăng an toàn khi làm việc trên bộ phận có khả năng mang điện. Việc được phép làm việc khi còn điện phụ thuộc quy định pháp luật và quy trình của đơn vị. Mặc định luôn là cắt điện, nối đất và kiểm tra không còn điện.

Máy nặng bao nhiêu?
2,9 kg gồm pin, ở cả hai bản Bosch và Makita.

Thời gian sạc pin là bao lâu?
15 phút ở cả hai hệ pin. Pin Bosch 2,0 Ah, pin Makita 1,5 Ah.

Mỗi nhát cắt mất bao lâu và một lần sạc cắt được bao nhiêu nhát?
Thời gian cắt phụ thuộc độ dày vật liệu. Nguồn không công bố số nhát cắt mỗi lần sạc, hãy hỏi nhà phân phối.

Máy có đèn chiếu sáng và tự rút lưỡi cắt không?
Có đèn LED chiếu sáng vùng làm việc, tự động rút về khi hoàn tất và có chức năng MRS để dừng rút ở vị trí mong muốn.

Máy có kết nối được không?
Có. Dữ liệu đọc được qua Bluetooth, kèm màn hình tích hợp trên thân máy.

ES 25 IS VDE khác ESM 35 / ESM 50 IS VDE thế nào?
ES 25 IS VDE chuyên cho dây trần ACSR, Aldrey và dây neo với lực cắt 67 kN. ESM 35 và ESM 50 IS VDE chuyên cho cáp đồng và nhôm (kể cả dây mảnh), lực cắt 25 kN và 38 kN.

Nhiệt độ làm việc cho phép là bao nhiêu?
-10 °C đến +40 °C.

16. Ai nên đầu tư Klauke ES 25 IS VDE?

• Công ty điện lực và đội đường dây trên không thường xuyên cắt dây ACSR, Aldrey, dây neo.
• Nhà thầu thi công cột, đường dây cần dụng cụ nhẹ, chạy pin, dùng được trên cao.
• Đơn vị có quy định dùng dụng cụ cách điện VDE khi làm việc gần phần có thể mang điện.
• Đơn vị cho thuê thiết bị cần dụng cụ có dữ liệu để theo dõi bảo dưỡng.

17. Kết luận

Klauke ES 25 IS VDE là kìm cắt thủy lực chạy pin cách điện VDE 1000 V chuyên cho đường dây trên không: dây trần ACSR, Aldrey đến Ø25 mm, dây neo đến Ø16 mm và dây neo cường độ cao đến Ø12 mm, với lực cắt 67 kN trong thân máy chỉ 2,9 kg. Đầu hở xoay được, hệ thủy lực 2 cấp, tự động rút về, MRS, đèn LED, màn hình và Bluetooth giúp công việc nhanh, an toàn và dễ quản lý. Pin sạc 15 phút, có hai lựa chọn Bosch hoặc Makita.

Để được tư vấn cấu hình, kiểm tra khả năng cắt với vật liệu cụ thể và nhận báo giá, hãy liên hệ nhà phân phối chính hãng Klauke tại khu vực của bạn.
