Klauke ESG 105: Kìm cắt cáp thủy lực dùng pin Ø105 mm, lực cắt 120 kN

Klauke ESG 105: Kìm cắt cáp thủy lực dùng pin Ø105 mm, lực cắt 120 kN

Tóm tắt nhanh

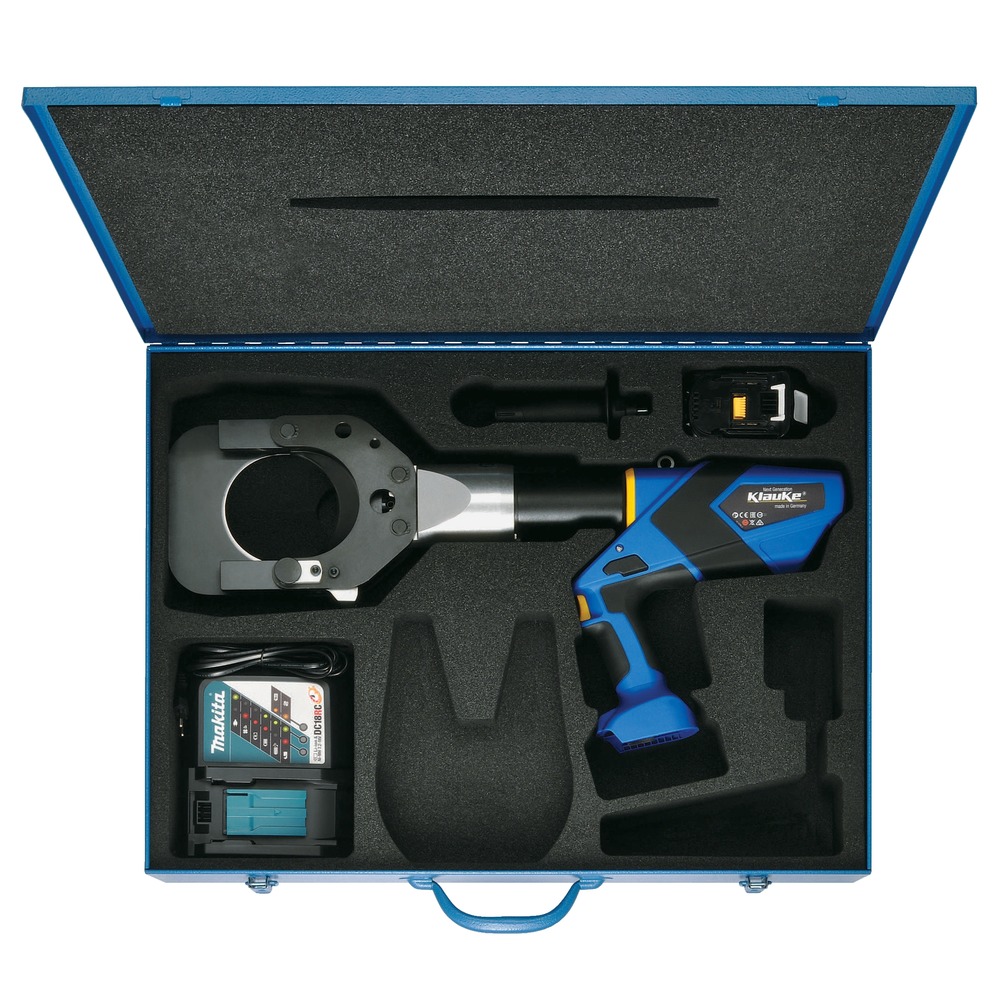

Klauke ESG 105 là gì? Đây là kìm cắt cáp thủy lực chạy pin 18 V của Klauke với đầu guillotine kín có chốt khóa (bolt interlock), xoay được, mở dạng nắp lật. Phạm vi cắt tối đa Ø 105 mm, lực cắt 120 kN (khoảng 12 tấn lực), trọng lượng 10,7 kg kể cả pin.

Dùng để cắt gì? Cáp đồng và cáp nhôm có giáp. Mục ứng dụng của nhà sản xuất ghi cáp Cu, Al giáp nhẹ.

Điểm khác biệt: Đây là model có phạm vi cắt rộng nhất trong dòng kìm cắt cáp pin đang giới thiệu (ES 65, ES 85, ESG 55, ESG 85, ESG 105). Nhà sản xuất mô tả máy "nhẹ đáng kể so với các dụng cụ cùng nhóm hiệu suất". Máy có cơ chế mở đầu cắt cải tiến, màn hình và ứng dụng Klauke Link® hiển thị toàn bộ dữ liệu, cùng hai lựa chọn pin Bosch hoặc Makita.

1. Vì sao cần kìm cắt cáp thủy lực chạy pin cho cáp cỡ lớn?

Cáp điện lực đường kính trên 80 mm là loại khó xử lý nhất khi thi công, sửa chữa và thanh lý. Ruột đồng hoặc nhôm tiết diện lớn rất cứng, lớp giáp làm tăng đáng kể lực cần thiết, và mặt cắt kém sẽ gây khó cho bước đấu nối hoặc ép cos sau đó.

Các phương pháp truyền thống đều có giới hạn:

• Cưa tay: rất chậm và tốn sức với cáp cỡ lớn, mặt cắt dễ lệch.
• Kìm cắt cơ khí: không đủ khả năng ở đường kính này.
• Kìm thủy lực bơm tay: cần nhiều chu kỳ bơm, mỏi tay, tốc độ chậm.
• Máy cắt cắm điện: phụ thuộc nguồn, bất tiện ở hố cáp, trạm hoặc công trình ngoài trời.

Kìm thủy lực chạy pin như Klauke ESG 105 tự tạo áp suất từ pin 18 V. Người dùng đặt cáp, đóng và khóa đầu cắt, bấm một nút, máy tự hoàn thành nhát cắt. Cách làm này giảm sức lực, rút ngắn thời gian và giữ mặt cắt ổn định.

2. Thông số kỹ thuật Klauke ESG 105

Lưu ý: Klauke có thể cải tiến, thay đổi thông số hoặc ngừng một số model mà không cần thông báo trước. Hãy xác nhận thông số mới nhất với nhà phân phối chính hãng trước khi đặt hàng.

3. Lực cắt 120 kN cho vùng cắt Ø105 mm

120 kN tương đương khoảng 12 tấn lực lên lưỡi cắt. Điểm đáng chú ý của ESG 105 là kết hợp lực cắt lớn với vùng cắt rất rộng trong cùng một dụng cụ chạy pin, điều mà trước đây thường phải dùng thiết bị thủy lực cỡ lớn hoặc bơm ngoài.

Máy dùng hệ thủy lực 2 cấp:

1. Tiến nhanh (fast feed): lưỡi cắt di chuyển nhanh đến khi chạm cáp, không lãng phí thời gian và pin cho hành trình không tải.
2. Tạo lực (power stroke): khi gặp tải, máy chuyển sang giai đoạn tăng lực để cắt xuyên cáp.

Với cáp đường kính lớn, hành trình dài khiến việc tiết kiệm phần không tải càng có ý nghĩa, vì chu kỳ cắt ngắn hơn và pin dùng được lâu hơn.

4. Đầu kín có chốt khóa, xoay được, nắp lật

ESG 105 dùng đầu cắt kín có chốt khóa (bolt interlock), xoay được và mở dạng nắp lật (flip top):

• Đầu kín giữ cáp trong một khung cứng khi cắt, truyền lực ổn định và phù hợp cáp lớn.
• Chốt khóa tăng độ an toàn, vì đầu cắt chỉ làm việc khi đã được đóng chắc chắn.
• Nắp lật giúp đưa cáp vào và lấy ra nhanh hơn, hữu ích khi cắt nhiều điểm.
• Đầu xoay được giúp chọn góc làm việc thuận tay ở vị trí chật như hố cáp, sát tường hoặc trong tủ.

Đầu kín bao trọn cáp nên cần đóng nắp quanh cáp. Nếu cáp đã lắp cố định và cần đưa máy từ bên hông, hãy cân nhắc dòng đầu hở như ES 85 (Ø85 mm, 30 kN).

5. Cơ chế mở đầu cắt, tự động rút về và MRS

Ba tính năng sau giúp tăng năng suất khi cắt nhiều nhát liên tiếp:

• Cơ chế mở đầu cắt cải tiến: tiết kiệm thời gian khi cắt nhiều nhát.
• Tự động rút về khi hoàn tất: lưỡi cắt tự thu về sau khi cắt xong, đơn giản và an toàn hơn.
• Manual Retract Stop (MRS): cho phép dừng việc rút lưỡi cắt ở vị trí mong muốn. Khi cắt nhiều sợi cáp cùng cỡ, lưỡi cắt không phải rút hết hành trình, tiết kiệm thời gian và pin.

6. Vận hành một nút bấm, trọng tâm cân bằng, đèn LED

• Nguyên lý một nút bấm: mọi chức năng được điều khiển bằng một nút duy nhất, thao tác đơn giản, ít sai sót, dễ đào tạo thợ mới và thuận tiện khi đeo găng.
• Trọng lượng 10,7 kg gồm pin: đây là model nặng nhất trong nhóm, nhưng nhà sản xuất mô tả là nhẹ so với các dụng cụ cùng hiệu suất. Trọng tâm cân bằng giúp giữ máy chắc hơn khi làm việc ở vị trí khó.
• Đèn LED chiếu sáng vùng làm việc: hữu ích trong hố cáp, hầm kỹ thuật, tủ điện hoặc khi làm việc buổi tối.

Với máy ở mức trọng lượng này, nên đặt máy ổn định trên giá đỡ, thành hố hoặc mặt phẳng khi có thể, và phối hợp hai người ở vị trí khó thao tác.

7. Màn hình, Bluetooth và ứng dụng Klauke Link®

ESG 105 cho phép xem toàn bộ dữ liệu dụng cụ nhờ màn hình trên thân máy và ứng dụng Klauke Link® qua Bluetooth. Máy cũng hiển thị mức pin và cảnh báo bảo dưỡng, giúp luôn sẵn sàng làm việc.

Lợi ích cho doanh nghiệp:

• Theo dõi tình trạng máy và lịch bảo dưỡng để tránh hỏng hóc bất ngờ.
• Quản lý dụng cụ phân bổ cho nhiều đội thi công.
• Giảm thời gian chết của thiết bị tại công trường.

8. Ứng dụng thực tế của Klauke ESG 105

1. Cắt cáp đồng và nhôm đường kính lớn, có giáp (giáp nhẹ theo nhà sản xuất) trong thi công cáp ngầm, trung thế và hạ thế.
2. Thay thế, di dời, thanh lý cáp cỡ lớn tại trạm biến áp, nhà máy, khu công nghiệp.
3. Bảo trì và sửa chữa cáp trục chính nơi cần cắt nhanh, mặt cắt gọn.
4. Công trình xa nguồn điện, nơi cần dụng cụ chạy hoàn toàn bằng pin.
5. Đơn vị thi công và cho thuê thiết bị cần dụng cụ cắt cáp cỡ lớn có dữ liệu để theo dõi.

Trước khi cắt, phải xác nhận cáp đã được cắt điện, cách ly và kiểm tra không còn điện theo quy trình an toàn. Vì thời gian cắt, số nhát cắt và khả năng cắt phụ thuộc loại cáp, hãy kiểm tra với cấu trúc cáp cụ thể (loại giáp, ruột, đường kính ngoài) trước khi mua hoặc triển khai.

9. Chọn pin Bosch hay Makita?

Hai phiên bản có cùng đầu cắt, lực cắt, phạm vi cắt và trọng lượng, nên quyết định phụ thuộc chủ yếu vào hệ pin sẵn có:

• Bosch (5,0 Ah, sạc 45 phút, -10 °C đến +40 °C): phù hợp nếu đội đã có pin Bosch 18 V. Dung lượng lớn hơn, thích hợp ca làm việc dài và cáp cỡ lớn.
• Makita (4,0 Ah, sạc 36 phút, -12 °C đến +40 °C): phù hợp nếu đội đã dùng hệ Makita 18 V. Sạc nhanh hơn và chịu lạnh tốt hơn 2 °C.

Với cáp cỡ lớn, số nhát cắt mỗi lần sạc có thể ít hơn, nên nên chuẩn bị ít nhất một pin dự phòng đã sạc đầy.

10. So sánh nhanh với các phương án khác

11. So sánh năm model: ES 65, ES 85, ESG 55, ESG 85 và ESG 105

Gợi ý chọn máy:

• ESG 105: cáp Cu, Al đường kính lớn nhất (đến Ø105 mm), cần lực 120 kN.
• ESG 55: cáp bọc giáp, ACSR hoặc thanh tròn đặc trong Ø55 mm, máy gọn hơn.
• ESG 85: cáp đến Ø85 mm, đầu kín, nhẹ hơn (6,8 kg).
• ES 85 và ES 65: cần đầu hở để đưa máy vào cáp từ bên hông, kể cả cáp sợi mảnh.

12. Hướng dẫn sử dụng an toàn và bảo quản

Luôn đối chiếu với hướng dẫn chính hãng của Klauke. Các nguyên tắc chung:

1. Kiểm tra trước khi dùng: pin đã sạc, đầu cắt không nứt, chốt khóa và lưỡi cắt không hư hỏng, màn hình không báo lỗi.
2. Chọn đúng vật liệu và kích thước, nằm trong phạm vi Ø105 mm và thuộc nhóm cáp được khuyến nghị.
3. Đặt cáp đúng vị trí, đóng và khóa đầu cắt chắc chắn trước khi bấm nút.
4. Giữ máy ổn định, dùng bề mặt tựa hoặc hai người khi làm việc ở vị trí khó vì máy nặng 10,7 kg.
5. Dùng đồ bảo hộ: găng tay, kính bảo hộ, giày bảo hộ.
6. Giữ nhiệt độ làm việc trong dải cho phép: -10 °C đến +40 °C (Bosch), -12 °C đến +40 °C (Makita).
7. Theo dõi cảnh báo bảo dưỡng trên màn hình và Klauke Link®, bảo dưỡng định kỳ tại đơn vị được ủy quyền.
8. Bảo quản nơi khô ráo, tránh va đập, tháo pin khi không dùng trong thời gian dài.

13. Câu hỏi thường gặp (FAQ)

Klauke ESG 105 là loại dụng cụ gì?
Là kìm cắt cáp thủy lực chạy pin 18 V, đầu guillotine kín có chốt khóa, xoay được, dùng để cắt cáp đồng và cáp nhôm có giáp.

Klauke ESG 105 cắt được đường kính tối đa bao nhiêu?
Tối đa Ø 105 mm.

Lực cắt của máy là bao nhiêu?
120 kN, tương đương khoảng 12 tấn lực.

Máy cắt được cáp có giáp không?
Máy cắt cáp đồng và nhôm có giáp. Mục ứng dụng của nhà sản xuất ghi giáp nhẹ, nên với cáp giáp nặng hãy xác nhận khả năng cắt với nhà phân phối.

Máy nặng bao nhiêu?
10,7 kg gồm pin, ở cả hai phiên bản Bosch và Makita.

Mỗi nhát cắt mất bao lâu và một lần sạc cắt được bao nhiêu nhát?
Cả hai đều phụ thuộc vào loại cáp, nên không có con số cố định.

Thời gian sạc pin là bao lâu?
45 phút với pin Bosch 5,0 Ah và 36 phút với pin Makita 4,0 Ah.

Máy có kết nối được với điện thoại không?
Có. Dữ liệu dụng cụ đọc được qua Bluetooth và ứng dụng Klauke Link®.

Máy có đèn chiếu sáng và tự rút lưỡi cắt không?
Có đèn LED chiếu sáng vùng làm việc, tự động rút về khi hoàn tất và có chức năng MRS để dừng rút ở vị trí mong muốn.

Nhiệt độ làm việc cho phép là bao nhiêu?
-10 °C đến +40 °C với bản Bosch, -12 °C đến +40 °C với bản Makita.

ESG 105 khác ESG 55 thế nào?
Cả hai cùng lực cắt 120 kN và đầu kín xoay được, nắp lật. ESG 105 cắt tối đa Ø105 mm nhưng nặng hơn (10,7 kg so với 8,2 kg). ESG 55 cắt tối đa Ø55 mm và theo nhà sản xuất còn dùng được cho cáp ACSR và thanh tròn Al, Cu, thép.

Nên chọn ESG 105 hay ESG 85?
Chọn ESG 105 khi cáp lớn hơn Ø85 mm hoặc cần lực 120 kN. Chọn ESG 85 khi cáp trong Ø85 mm và bạn ưu tiên máy nhẹ hơn (6,8 kg).

14. Ai nên đầu tư Klauke ESG 105?

• Công ty điện lực và đơn vị quản lý lưới điện thường xuyên cắt cáp trục chính đường kính lớn.
• Nhà thầu thi công cáp ngầm, trạm biến áp cần dụng cụ chạy pin, không phụ thuộc nguồn điện.
• Đội bảo trì nhà máy, khu công nghiệp xử lý cáp tiết diện lớn khi thay thế hoặc thanh lý.
• Đơn vị cho thuê thiết bị cần dụng cụ có dữ liệu để theo dõi bảo dưỡng.

15. Kết luận

Klauke ESG 105 là kìm cắt cáp thủy lực chạy pin có vùng cắt lớn nhất trong nhóm, đến Ø105 mm, kèm lực cắt 120 kN. Máy có đầu kín có chốt khóa xoay được, hệ thủy lực 2 cấp, tự động rút về, MRS, đèn LED, vận hành một nút và dữ liệu qua Klauke Link®. Hai lựa chọn pin Bosch và Makita giúp tận dụng hệ pin sẵn có.

Để được tư vấn cấu hình, kiểm tra khả năng cắt với loại cáp cụ thể và nhận báo giá, hãy liên hệ nhà phân phối chính hãng Klauke tại khu vực của bạn.
