Klauke ESG 85: Kìm cắt cáp thủy lực dùng pin Ø85 mm, đầu kín, nhẹ 6,8 kg

Klauke ESG 85: Kìm cắt cáp thủy lực dùng pin Ø85 mm, đầu kín, nhẹ 6,8 kg

Tóm tắt nhanh

Klauke ESG 85 là gì? Đây là kìm cắt cáp thủy lực chạy pin 18 V của Klauke, đầu cắt guillotine kín (closed), phạm vi cắt tối đa Ø 85 mm, lực cắt 60 kN (khoảng 6 tấn lực), nặng 6,8 kg kể cả pin.

Dùng để cắt gì? Cáp đồng và cáp nhôm, kể cả cáp có lớp giáp thép nhẹ (tùy loại cáp).

Điểm khác biệt: Dòng này có vùng cắt lớn nhất trong ba model đã giới thiệu (ES 65, ESG 55, ESG 85). Hình dạng đầu kín giúp truyền lực tối ưu, cơ chế mở đầu cắt cải tiến giúp cắt nhiều nhát nhanh hơn, và ứng dụng Klauke Link® hiển thị toàn bộ dữ liệu máy. Có hai lựa chọn pin: Bosch hoặc Makita.

1. Vì sao nên dùng kìm cắt cáp thủy lực chạy pin?

Cáp điện lực đường kính lớn là thách thức thực sự khi thi công và bảo trì. Cáp đồng và nhôm tiết diện lớn rất cứng, cáp có lớp giáp thép nhẹ càng đòi hỏi lực cắt ổn định để mặt cắt không bị biến dạng, tơi sợi hoặc bavia.

Các phương pháp truyền thống đều có hạn chế:

• Cưa tay: chậm, tốn sức, mặt cắt không đều.
• Kìm cắt cơ khí: giới hạn tiết diện, dễ làm bẹp lõi dẫn.
• Kìm thủy lực bơm tay: hiệu quả hơn nhưng mỏi tay khi cắt nhiều nhát hoặc cáp lớn.
• Máy cắt cắm điện: phụ thuộc nguồn, bất tiện ở hố cáp, trạm hoặc công trình ngoài trời.

Kìm thủy lực chạy pin như Klauke ESG 85 tự tạo áp suất bằng pin 18 V. Người dùng đặt cáp, bấm một nút và máy tự hoàn thành nhát cắt, giúp giảm sức lực, rút ngắn thời gian và giữ chất lượng mặt cắt ổn định.

2. Thông số kỹ thuật Klauke ESG 85

Lưu ý: Klauke có thể cải tiến, thay đổi thông số hoặc ngừng một số model mà không cần thông báo trước. Hãy xác nhận thông số mới nhất với nhà phân phối chính hãng trước khi đặt hàng.

3. Lực cắt 60 kN và hệ thủy lực 2 cấp

60 kN tương đương khoảng 6 tấn lực lên lưỡi cắt. Mức lực này phù hợp với mục tiêu của ESG 85: cắt cáp đồng và nhôm đường kính lớn, kể cả cáp giáp thép nhẹ, với thân máy chỉ 6,8 kg.

Máy dùng hệ thủy lực 2 cấp:

1. Tiến nhanh (fast feed): lưỡi cắt di chuyển nhanh đến khi chạm vật liệu, không lãng phí thời gian và pin cho hành trình không tải.
2. Tạo lực (power stroke): khi gặp tải, máy chuyển sang giai đoạn tăng lực để hoàn tất nhát cắt.

Cách chia hành trình này giúp chu kỳ cắt ngắn hơn và tiết kiệm năng lượng pin.

4. Đầu kín guillotine: vùng cắt lớn, truyền lực tối ưu

Điểm nhấn của ESG 85 là hình dạng đầu kín với vùng cắt lớn hơn và truyền lực tối ưu:

• Đầu kín giữ cáp trong một khung cứng khi cắt, giúp lực tập trung vào lưỡi cắt thay vì làm biến dạng đầu máy.
• Vùng cắt rộng đến Ø85 mm cho phép xử lý cáp đường kính lớn mà không phải cắt nhiều bước.
• Mặt cắt gọn hỗ trợ tốt cho bước tiếp theo như bóc vỏ, đấu nối hoặc ép cos.

Khi lựa chọn: đầu kín phù hợp khi cần vùng cắt lớn và lực truyền ổn định, còn đầu hở (như ES 65) thuận tiện hơn khi phải đưa máy vào cáp từ bên hông.

5. Cơ chế mở đầu cắt, tự động rút về và MRS

Ba tính năng sau giúp tăng năng suất khi cắt nhiều nhát liên tiếp:

• Cơ chế mở đầu cắt cải tiến: tiết kiệm thời gian khi cắt nhiều nhát.
• Tự động rút về khi hoàn tất: lưỡi cắt tự thu về sau khi cắt xong, đơn giản và an toàn hơn.
• Manual Retract Stop (MRS): cho phép dừng việc rút lưỡi cắt ở vị trí mong muốn. Khi cắt nhiều sợi cáp cùng cỡ, lưỡi cắt không phải rút hết hành trình, tiết kiệm thời gian và pin.

6. Vận hành một nút bấm và đèn LED

• Nguyên lý một nút bấm: mọi chức năng được điều khiển bằng một nút duy nhất. Thao tác đơn giản, ít sai sót, dễ đào tạo thợ mới và thuận tiện khi đeo găng.
• Trọng lượng 6,8 kg gồm pin: nhẹ so với kích thước vùng cắt Ø85 mm, giúp giảm mệt mỏi khi làm việc lâu hoặc ở vị trí khó.
• Đèn LED chiếu sáng vùng làm việc: hữu ích trong tủ điện, hầm kỹ thuật, hố cáp hoặc khi làm việc buổi tối.

7. Màn hình, Bluetooth và ứng dụng Klauke Link®

ESG 85 cho phép xem toàn bộ dữ liệu dụng cụ nhờ màn hình trên thân máy và ứng dụng Klauke Link® qua Bluetooth. Máy cũng hiển thị mức pin và cảnh báo bảo dưỡng, giúp luôn sẵn sàng làm việc.

Lợi ích cho doanh nghiệp:

• Theo dõi tình trạng máy và lịch bảo dưỡng để tránh hỏng hóc bất ngờ.
• Quản lý dụng cụ phân bổ cho nhiều đội thi công.
• Giảm thời gian chết của thiết bị tại công trường.

8. Ứng dụng thực tế của Klauke ESG 85

1. Cắt cáp đồng và cáp nhôm đường kính lớn, có giáp thép nhẹ (tùy loại cáp), trong thi công cáp ngầm và cáp công nghiệp.
2. Thi công và sửa chữa lưới điện hạ thế, trung thế, nơi cần cắt cáp tiết diện lớn nhiều lần trong ngày.
3. Bảo trì tại trạm biến áp, tủ phân phối, nhà máy và tòa nhà.
4. Di dời, thay thế và thanh lý cáp, cần cắt nhanh và gọn.
5. Công trình xa nguồn điện, cần dụng cụ chạy hoàn toàn bằng pin.

Trước khi cắt, phải xác nhận cáp đã được cắt điện, cách ly và kiểm tra không còn điện theo quy trình an toàn. Với cáp có giáp thép, hãy kiểm tra khả năng cắt với từng loại cáp cụ thể, vì tài liệu nhà sản xuất ghi "tùy loại cáp".

9. Chọn pin Bosch hay Makita?

Hai phiên bản có cùng đầu cắt, lực cắt, phạm vi cắt và trọng lượng, nên quyết định phụ thuộc chủ yếu vào hệ pin sẵn có:

• Bosch (5,0 Ah, sạc 45 phút, -10 °C đến +40 °C): phù hợp nếu đội đã có pin Bosch 18 V. Dung lượng lớn hơn, thích hợp ca làm việc dài.

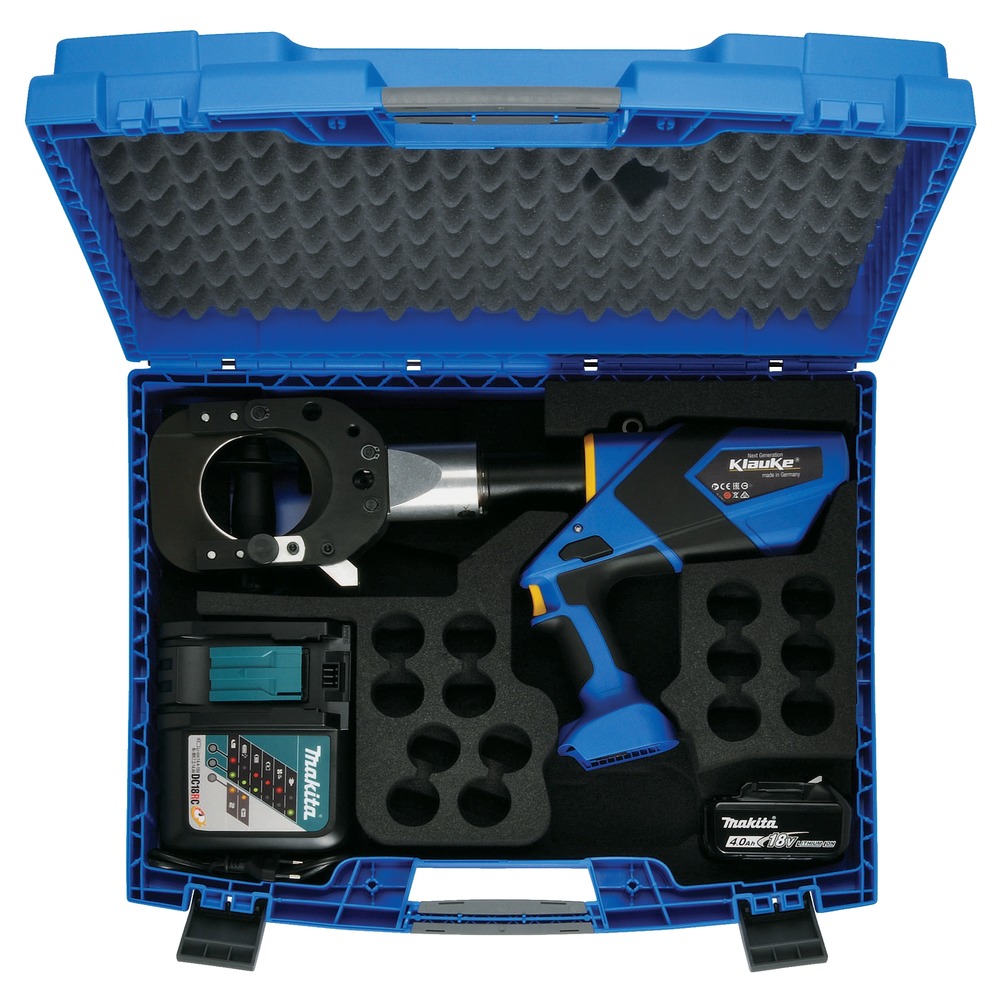

• Makita (4,0 Ah, sạc 36 phút, -12 °C đến +40 °C): phù hợp nếu đội đã dùng hệ Makita 18 V. Sạc nhanh hơn và chịu lạnh tốt hơn 2 °C.

Dùng chung pin và sạc với các dụng cụ khác giúp giảm chi phí đầu tư và đơn giản hóa quản lý thiết bị.

10. So sánh ba model: ES 65, ESG 55 và ESG 85

Gợi ý chọn máy:

• ESG 85: cáp đồng và nhôm đường kính lớn, giáp nhẹ, cần vùng cắt rộng nhất mà vẫn nhẹ.
• ESG 55: cáp bọc giáp nặng, cáp ACSR hoặc vật liệu tròn đặc, cần lực cắt 120 kN.
• ES 65: cần đầu hở để đưa vào cáp từ bên hông, kể cả cáp sợi mảnh.

11. Hướng dẫn sử dụng an toàn và bảo quản

Luôn đối chiếu với hướng dẫn chính hãng của Klauke. Các nguyên tắc chung:

1. Kiểm tra trước khi dùng: pin đã sạc, đầu cắt không nứt, chốt và lưỡi cắt không hư hỏng, màn hình không báo lỗi.
2. Chọn đúng vật liệu và kích thước, nằm trong phạm vi Ø85 mm và thuộc nhóm vật liệu khuyến nghị (cáp Cu, Al giáp nhẹ).
3. Đặt cáp đúng vị trí trong đầu cắt kín trước khi bấm nút, giữ máy ổn định.
4. Dùng đồ bảo hộ: găng tay, kính bảo hộ, giày bảo hộ.
5. Giữ nhiệt độ làm việc trong dải cho phép: -10 °C đến +40 °C (Bosch), -12 °C đến +40 °C (Makita).
6. Theo dõi cảnh báo bảo dưỡng trên màn hình và Klauke Link®, bảo dưỡng định kỳ tại đơn vị được ủy quyền.
7. Bảo quản nơi khô ráo, tránh va đập, tháo pin khi không dùng trong thời gian dài.

12. Câu hỏi thường gặp (FAQ)

Klauke ESG 85 là loại dụng cụ gì?
Là kìm cắt cáp thủy lực chạy pin 18 V, đầu guillotine kín, dùng để cắt cáp đồng và cáp nhôm.

Klauke ESG 85 cắt được đường kính tối đa bao nhiêu?
Tối đa Ø 85 mm.

Lực cắt của máy là bao nhiêu?
60 kN, tương đương khoảng 6 tấn lực.

Máy cắt được cáp có giáp không?
Có thể cắt cáp đồng và nhôm có giáp thép nhẹ, tùy loại cáp. Với cáp giáp nặng hoặc cáp ACSR, nên cân nhắc ESG 55 (120 kN).

Máy nặng bao nhiêu?
6,8 kg gồm pin, ở cả hai phiên bản Bosch và Makita.

Thời gian sạc pin là bao lâu?
45 phút với pin Bosch 5,0 Ah và 36 phút với pin Makita 4,0 Ah.

Một lần sạc cắt được bao nhiêu nhát?
Phụ thuộc vào độ dày vật liệu. Vật liệu càng dày thì số nhát càng ít.

Máy có kết nối được với điện thoại không?
Có. Dữ liệu dụng cụ đọc được qua Bluetooth và ứng dụng Klauke Link®.

Máy có đèn chiếu sáng và tự rút lưỡi cắt không?
Có đèn LED chiếu sáng vùng làm việc, tự động rút về khi hoàn tất và có chức năng MRS để dừng rút ở vị trí mong muốn.

Nhiệt độ làm việc cho phép là bao nhiêu?
-10 °C đến +40 °C với bản Bosch, -12 °C đến +40 °C với bản Makita.

ESG 85 khác ES 65 thế nào?
ESG 85 có đầu kín, vùng cắt lớn hơn (Ø85 mm so với Ø65 mm) và lực cắt cao hơn (60 kN so với 40 kN). ES 65 có đầu hở xoay được, nhẹ hơn một chút (6,3 kg) và thuận tiện khi đưa vào cáp từ bên hông.

13. Ai nên đầu tư Klauke ESG 85?

• Công ty điện lực và đơn vị quản lý lưới điện thường xuyên cắt cáp đường kính lớn.
• Nhà thầu thi công cáp ngầm cần dụng cụ gọn, không phụ thuộc nguồn điện.
• Đội bảo trì nhà máy, khu công nghiệp, tòa nhà xử lý cáp tiết diện lớn trong không gian chật.
• Đơn vị cho thuê thiết bị cần dụng cụ có dữ liệu để theo dõi bảo dưỡng.

14. Kết luận

Klauke ESG 85 kết hợp vùng cắt lớn đến Ø85 mm, lực cắt 60 kN, đầu guillotine kín truyền lực tối ưu và hệ thủy lực 2 cấp trong thân máy chỉ 6,8 kg. Các tính năng như vận hành một nút, tự động rút về, MRS, đèn LED, màn hình và Klauke Link® giúp cắt cáp nhanh, an toàn và dễ quản lý. Hai lựa chọn pin Bosch và Makita cho phép tận dụng hệ pin sẵn có.

Để được tư vấn cấu hình, kiểm tra khả năng cắt với loại cáp cụ thể và nhận báo giá, hãy liên hệ nhà phân phối chính hãng Klauke tại khu vực của bạn.
