RUD VLBG Plus Load Ring

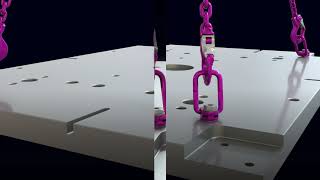

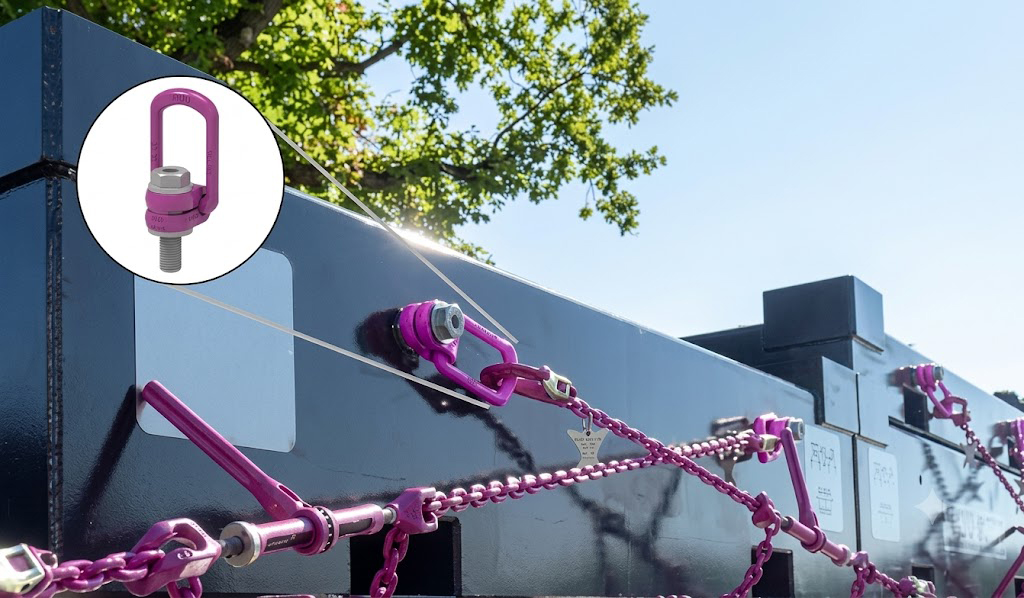

RUD VLBG-PLUS Side Pull Load Ring là dòng vòng khuyên nâng bắt bu-lông được thiết kế cho các ứng dụng nâng hạ công nghiệp cần điểm liên kết có khả năng định hướng linh hoạt. Với cơ cấu xoay 360°, gập 180° và nhiều lựa chọn ren hệ mét theo catalogue, VLBG-PLUS là giải pháp đáng cân nhắc khi thiết kế điểm nâng cho máy móc, cụm thiết bị và kết cấu cơ khí.
Tại TATEKSAFE, khách hàng có thể yêu cầu tư vấn lựa chọn mã VLBG-PLUS theo tải trọng dự kiến, cỡ ren, chiều dài bu-lông, kết cấu lắp đặt và phương án nâng. Việc xác nhận cấu hình cần căn cứ vào tài liệu kỹ thuật chính thức của RUD, đặc biệt là giới hạn tải làm việc theo hướng lực và điều kiện lắp đặt.
Lưu ý: Dải WLL trên là dữ liệu được trích từ catalogue do khách hàng cung cấp, không có nghĩa mọi mức tải đều áp dụng cho mọi hướng kéo. Thông số cần được xác minh theo đúng mã và điều kiện sử dụng.
Trong các hoạt động chế tạo máy, lắp đặt thiết bị và bảo trì công nghiệp, điểm nâng là một thành phần quan trọng của phương án nâng hạ. Điểm nâng phải tạo được liên kết phù hợp với kết cấu tải, đồng thời đáp ứng yêu cầu về hướng lực, phụ kiện nâng và điều kiện lắp đặt.
RUD VLBG-PLUS thuộc nhóm vòng khuyên nâng lắp bằng bu-lông, được catalogue gọi là VIP Load Ring for Bolting PLUS. Sản phẩm tạo điểm liên kết giữa kết cấu cần nâng và hệ thống phụ kiện nâng tương thích.
Khác với một điểm treo cố định thông thường, VLBG-PLUS có cơ cấu vòng khuyên xoay 360° và gập 180°. Thiết kế này hỗ trợ điều chỉnh vị trí vòng treo theo hướng tiếp cận của sling hoặc phụ kiện nâng trong phạm vi chuyển động được thiết kế.
Đối với kỹ sư thiết kế, nhà chế tạo máy và bộ phận bảo trì, giá trị của một điểm nâng không chỉ nằm ở tải trọng danh nghĩa. Khả năng bố trí, độ tương thích với kết cấu nền, phương án lắp đặt và việc kiểm soát hướng lực đều cần được xem xét.
Đây cũng là lý do việc lựa chọn VLBG-PLUS cần bắt đầu từ yêu cầu kỹ thuật của ứng dụng, thay vì chỉ tìm kiếm một mã sản phẩm có WLL phù hợp trên bảng thông số.
Dòng sản phẩm này có thể được xem xét khi doanh nghiệp cần:
Mức độ phù hợp phải được xác nhận theo thiết kế thực tế, tài liệu của RUD và đánh giá kỹ thuật cho từng ứng dụng.
Khả năng xoay 360° giúp người sử dụng thay đổi phương vị của vòng khuyên quanh vị trí lắp. Tính năng này có thể hỗ trợ việc bố trí phụ kiện nâng khi hướng tiếp cận thay đổi trong quá trình chuẩn bị nâng hoặc lắp đặt thiết bị.
Trong môi trường sản xuất, bảo trì và chế tạo máy, việc lựa chọn đúng điểm nâng giúp người thiết kế chủ động hơn trong bố trí không gian thao tác. Tuy nhiên, khả năng xoay của vòng không thay thế việc đánh giá hướng lực và tải trọng cho phép.
Trước khi vận hành, cần kiểm tra vòng có thể chuyển động theo thiết kế, không bị kẹt, không bị cản trở bởi kết cấu xung quanh và không tạo ra tình trạng tải bất lợi.
Theo catalogue được cung cấp, phần vòng treo của VLBG-PLUS có thể gập 180°. Cơ cấu này hỗ trợ điều chỉnh vị trí vòng treo theo cấu hình lắp đặt và phương án tiếp cận của phụ kiện nâng.
Đối với các cụm máy hoặc kết cấu có không gian hạn chế, khả năng gập có thể là một yếu tố cần cân nhắc khi lựa chọn điểm nâng.
Cần lưu ý rằng góc gập cơ khí không đồng nghĩa với khả năng chịu tải giống nhau ở mọi vị trí. Việc sử dụng phải tuân theo bảng tải, hướng dẫn và giới hạn áp dụng cho đúng mã sản phẩm.
Catalogue RUD mô tả VLBG-PLUS sử dụng bu-lông ICE-Bolt làm từ loại thép độc quyền đã được cấp bằng sáng chế, có lớp bảo vệ chống ăn mòn Corrud-DT.
Theo dữ liệu được cung cấp, bu-lông được giữ lại trong cụm sản phẩm nhưng có thể thay thế. Đầu bu-lông mang các ký hiệu nhận diện như RUD, ICE, cỡ ren, số lô và cấp bền theo mô tả catalogue.
Các thông tin nhận diện này hỗ trợ việc kiểm tra và truy xuất sản phẩm. Khi cần thay thế, phải xác định đúng linh kiện theo hướng dẫn của nhà sản xuất, không tự sử dụng bu-lông thông thường chỉ vì có cùng kích thước ren.
Bảng VLBG-PLUS ren hệ mét trong tài liệu được cung cấp liệt kê WLL từ 0,63 t đến 20 t, với các cỡ ren từ M8 đến M48.
Dải lựa chọn này giúp người thiết kế có cơ sở để tìm mã hàng phù hợp với yêu cầu tải và kết cấu. Tuy nhiên, việc lựa chọn không thể dựa riêng vào đường kính ren hoặc WLL danh nghĩa.
Khả năng làm việc của điểm nâng còn phụ thuộc vào vật liệu nền, chiều sâu ăn ren, chất lượng gia công, chiều dày chi tiết, hướng lực và điều kiện tải. Một mã có WLL cao hơn không mặc nhiên phù hợp hơn với ứng dụng cụ thể.
Catalogue được cung cấp cũng nêu mức WLL trung bình cao hơn 45% trong dải M8–M30. Đây là tuyên bố so sánh trung bình của nhà sản xuất, không phải mức tăng áp dụng đồng đều cho từng mã hoặc từng điều kiện tải.
Ngoài bảng ren hệ mét tiêu chuẩn, catalogue trang 53 còn liệt kê phiên bản VLBG-PLUS sử dụng bu-lông Vario dài.
Phiên bản này cần được xem xét khi cấu hình lắp đặt yêu cầu chiều dài bu-lông khác với phiên bản tiêu chuẩn. Việc lựa chọn phải dựa trên chiều dày chi tiết, chiều dài ren hữu ích, kiểu lỗ và phương án cố định.
Không thay thế mã bu-lông dài bằng mã tiêu chuẩn chỉ vì cùng cỡ ren hoặc cùng WLL danh nghĩa. Khối lượng của phiên bản Vario dài cũng cần được xác nhận theo thiết kế cụ thể.
Dưới đây là dữ liệu theo RUD Lifting Points Catalogue, Edition 01, trang 52, được giữ theo thông tin đầu vào.
| Mã sản phẩm | WLL (t) | Khối lượng (kg/chiếc) | Ren | Mô-men siết (Nm) | Mã tham chiếu |
|---|---|---|---|---|---|
| VLBG-PLUS 0.63t M8 | 0,63 | 0,30 | M8 | 30 | 8504651 |
| VLBG-PLUS 0.9t M10 | 0,9 | 0,32 | M10 | 60 | 8504652 |
| VLBG-PLUS 1.35t M12 | 1,35 | 0,33 | M12 | 150 | 8504653 |
| VLBG-PLUS 2t M16 | 2 | 0,55 | M16 | 150 | 8504655 |
| VLBG-PLUS 3.5t M20 | 3,5 | 1,3 | M20 | 400 | 8504657 |
| VLBG-PLUS 4.5t M24 | 4,5 | 1,5 | M24 | 760 | 8504659 |
| VLBG-PLUS 6.7t M30 | 6,7 | 3,3 | M30 | 1.000 | 8504661 |
| VLBG-PLUS 8t M36 | 8 | 6,2 | M36 | 800 | 7983553 |
| VLBG-PLUS 10t M42 | 10 | 6,7 | M42 | 1.000 | 7983554 |
| VLBG-PLUS 15t M42 | 15 | 10,9 | M42 | 1.500 | 7982966 |
| VLBG-PLUS 20t M48 | 20 | 11,6 | M48 | 2.000 | 7982967 |
Nguồn tham chiếu: RUD Lifting Points Catalogue, Edition 01, trang 52. Các giá trị WLL, mô-men siết và mã tham chiếu cần được đối chiếu trực tiếp với catalogue gốc trước khi sử dụng trong hồ sơ kỹ thuật.
| Mã sản phẩm | WLL (t) | Ren | Dải chiều dài hiển thị (mm) | Mô-men siết (Nm) | Mã tham chiếu |
|---|---|---|---|---|---|
| VLBG-PLUS 0.63t M8 | 0,63 | M8 | 8–76 | 30 | 8600470 |
| VLBG-PLUS 0.9t M10 | 0,9 | M10 | 10–96 | 60 | 8600471 |
| VLBG-PLUS 1.35t M12 | 1,35 | M12 | 12–116 | 150 | 8600472 |
| VLBG-PLUS 2t M16 | 2 | M16 | 16–149 | 150 | 8600474 |
| VLBG-PLUS 3.5t M20 | 3,5 | M20 | 20–187 | 400 | 8600476 |
| VLBG-PLUS 4.5t M24 | 4,5 | M24 | 24–222 | 760 | 8600478 |
| VLBG-PLUS 6.7t M30 | 6,7 | M30 | 30–279 | 1.000 | 8600480 |
| VLBG-PLUS 8t M36 | 8 | M36 | 36–223 | 800 | 8600289 |
| VLBG-PLUS 10t M42 | 10 | M42 | 42–273 | 1.000 | 8600290 |
| VLBG-PLUS 15t M42 | 15 | M42 | 42–263 | 1.500 | 8600291 |
| VLBG-PLUS 20t M48 | 20 | M48 | 48–303 | 2.000 | 8600292 |
Nguồn tham chiếu: RUD Lifting Points Catalogue, Edition 01, trang 53.

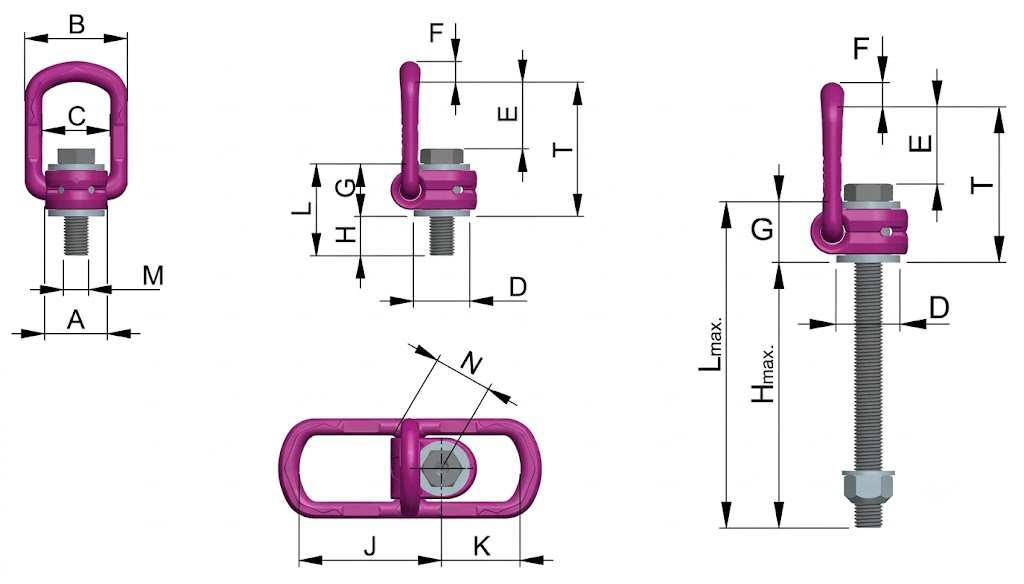

Lưu ý rằng dải chiều dài trong bảng là dữ liệu được trích xuất từ tài liệu đầu vào. Cần xác minh định nghĩa kích thước trên bản vẽ catalogue trước khi sử dụng để thiết kế hoặc gia công. Khối lượng của phiên bản Vario dài phụ thuộc cấu hình cụ thể theo chú thích được cung cấp.
Để lựa chọn đúng vòng khuyên nâng RUD, bộ phận kỹ thuật và mua hàng nên thực hiện theo các bước sau.
Bước 1: Xác định tải trọng và phương án nâng.
Thu thập khối lượng tải, vị trí trọng tâm, số điểm nâng, góc giữa các nhánh sling và các giai đoạn nâng, xoay hoặc lật. Không tự giả định tải phân bố đều giữa các điểm nâng nếu chưa có cơ sở kỹ thuật.
Bước 2: Xác định hướng lực.
Làm rõ hướng lực tác dụng lên điểm nâng và góc sling trong quá trình vận hành. Với ứng dụng kéo lệch bên, cần đối chiếu bảng tải tương ứng của đúng mã VLBG-PLUS. Không dùng WLL danh nghĩa để tự suy ra tải cho phép ở một góc kéo chưa được xác nhận.
Bước 3: Chọn cỡ ren và mã sản phẩm.
Đối chiếu WLL, cỡ ren, mã tham chiếu và mô-men siết. Cần xem xét đồng thời khả năng chịu tải của điểm nâng và khả năng chịu lực của kết cấu nền.
Bước 4: Xác định chiều dài bu-lông.
Kiểm tra chiều dày chi tiết, chiều dài ren hữu ích và kiểu lỗ. Nếu sử dụng phiên bản Vario dài, cần xác nhận mã và kích thước theo bản vẽ gốc.
Bước 5: Kiểm tra phương án lắp đặt.
Bảo đảm bề mặt lắp phù hợp, ren được gia công đúng yêu cầu và phụ kiện cố định tương thích. Với lỗ xuyên, cần xác nhận phương án đai ốc và vòng đệm theo cấu hình được nhà sản xuất hướng dẫn.
Bước 6: Xác nhận mô-men siết và kiểm tra trước khi vận hành.
Dùng giá trị của đúng dòng sản phẩm trong tài liệu chính thức. Kiểm tra tình trạng vòng treo, bu-lông, ren và bề mặt lắp; dừng sử dụng nếu phát hiện hư hỏng hoặc dấu hiệu quá tải.
Điểm nâng là bộ phận liên quan trực tiếp đến an toàn của hoạt động nâng hạ. Vì vậy, lựa chọn đúng mã hàng cần đi cùng với việc lắp đặt đúng hướng dẫn và kiểm soát điều kiện vận hành.
Các nguyên tắc quan trọng gồm:
Catalogue rút gọn không thay thế hướng dẫn lắp đặt và tiêu chí loại bỏ sản phẩm của nhà sản xuất. Đối với các ứng dụng có yêu cầu an toàn cao, hồ sơ kỹ thuật cần thể hiện rõ mã sản phẩm, phương án lắp, điều kiện tải và tài liệu xác nhận liên quan.
Theo dữ liệu được cung cấp, catalogue đề cập việc VLBG-PLUS đã được thử nghiệm và chứng nhận DGUV theo GS-OA-15-04:2015-12, số OA 1651053.
Trước khi đưa thông tin này vào hồ sơ chào thầu hoặc hồ sơ tuân thủ, cần xác minh phiên bản chứng nhận, hiệu lực và phạm vi áp dụng từ nguồn chính thức.
Ngoài ra, mã tham chiếu, ký hiệu trên đầu bu-lông và thông tin lô sản xuất là những dữ liệu cần được kiểm tra khi tiếp nhận hàng hóa. Việc truy xuất chính xác giúp hạn chế nhầm lẫn giữa phiên bản tiêu chuẩn và phiên bản bu-lông dài.
TATEKSAFE khuyến nghị khách hàng xác nhận thông số theo catalogue và tài liệu đi kèm với đúng cấu hình đặt hàng, thay vì chỉ dựa vào tên gọi hoặc hình ảnh sản phẩm.
Đối với doanh nghiệp sản xuất, nhà chế tạo máy và đơn vị bảo trì, việc lựa chọn điểm nâng cần đáp ứng đồng thời yêu cầu kỹ thuật và nhu cầu mua sắm thực tế.
TATEKSAFE hỗ trợ tiếp nhận yêu cầu báo giá và đối chiếu thông tin sản phẩm theo dữ liệu khách hàng cung cấp. Để xác định cấu hình phù hợp, khách hàng nên gửi:
Thông tin càng đầy đủ, quá trình xác định mã hàng và kiểm tra điều kiện áp dụng càng thuận lợi. Các thông số liên quan đến an toàn phải được xác minh trước khi xác nhận khả năng sử dụng.
Liên hệ TATEKSAFE để yêu cầu báo giá VLBG-PLUS RUD và hỗ trợ đối chiếu cấu hình theo nhu cầu thực tế.
Có. Catalogue được cung cấp mô tả vòng khuyên xoay 360° và phần vòng treo gập 180°. Khả năng chuyển động không đồng nghĩa với việc mọi hướng tải đều có cùng giới hạn WLL.
Bảng trang 52 được cung cấp liệt kê mức cao nhất là 20 t cho VLBG-PLUS 20t M48, mã tham chiếu 7982967. Cần xác minh catalogue gốc và hướng tải trước khi áp dụng.
Có. Bảng trang 53 liệt kê các phiên bản Vario dài với nhiều cỡ ren và mức WLL. Chiều dài, mã tham chiếu và cấu hình lắp cần được xác nhận theo bản vẽ gốc.
Không. Phải xác định hướng lực thực tế và đối chiếu giới hạn tải được công bố cho đúng mã và điều kiện sử dụng. Không tự tính hoặc suy diễn tải cho phép theo góc kéo khi chưa có căn cứ chính thức.
Sử dụng giá trị của đúng mã trong catalogue và hướng dẫn lắp đặt chính thức. Không tự thay thế bằng thông số của sản phẩm khác.
Có. Dữ liệu đầu vào nêu GS-OA-15-04:2015-12 và số OA 1651053. Hiệu lực hiện tại và phạm vi áp dụng cần được xác minh với nguồn chính thức trước khi sử dụng trong hồ sơ tuân thủ.
Cung cấp mã sản phẩm hoặc WLL dự kiến, cỡ ren, chiều dài bu-lông, kiểu lỗ, thông tin tải và hướng lực. TATEKSAFE sẽ có cơ sở để hỗ trợ đối chiếu mã hàng và xác định các thông tin kỹ thuật cần xác minh.
Vòng khuyên nâng RUD VLBG-PLUS là lựa chọn cần xem xét khi thiết kế điểm nâng bắt bu-lông có yêu cầu định hướng vòng treo linh hoạt. Cơ cấu xoay 360°, gập 180°, dải ren hệ mét và các phiên bản Vario dài mang lại nhiều phương án lựa chọn theo catalogue.
Tuy nhiên, giá trị của một điểm nâng không chỉ nằm ở WLL danh nghĩa. Hướng lực, kết cấu nền, chiều sâu ăn ren, chiều dài bu-lông, mô-men siết và điều kiện vận hành đều ảnh hưởng đến việc lựa chọn và sử dụng đúng sản phẩm.
TATEKSAFE hỗ trợ khách hàng tiếp cận thông tin sản phẩm và đối chiếu cấu hình VLBG-PLUS theo yêu cầu thực tế. Trước khi đặt hàng hoặc đưa vào vận hành, cần xác minh các dữ liệu quan trọng với catalogue và hướng dẫn chính thức của RUD.
Thương hiệu: RUD
Tên sản phẩm theo catalogue: VIP Load Ring for Bolting PLUS
Mã dòng sản phẩm: VLBG-PLUS
Nhóm sản phẩm: Vòng khuyên nâng bắt bu-lông, điểm nâng công nghiệp
Dải WLL trong bảng ren hệ mét được cung cấp: 0,63–20 t
Đặc điểm chuyển động: Xoay 360°, gập 180°
Đơn vị cung cấp: TATEKSAFE – Tân Thế Kim
Tài liệu tham chiếu: RUD Lifting Points Catalogue, Edition 01, trang 50–53
