YOKE Anchor Point Long Bolt 8-231L – Điểm nâng xoay 360°, nghiêng 180°, bu lông dài ren hệ mét

1. Tổng quan sản phẩm

YOKE Anchor Point Long Bolt 8-231L là điểm nâng dạng vòng khuyên có bu lông dài, được thiết kế để tạo điểm liên kết giữa thiết bị nâng hạ và kết cấu, máy móc hoặc tải trọng cần di chuyển. Sản phẩm thuộc dòng điểm nâng công nghiệp của YOKE, nổi bật với khả năng xoay 360°, nghiêng 180° và thích ứng với nhiều hướng kéo nâng khi được lắp đặt, lựa chọn đúng quy cách.

Khác với các điểm móc nâng cố định chỉ làm việc thuận lợi theo một hướng nhất định, thiết kế vòng nâng có khả năng xoay và nghiêng giúp người vận hành linh hoạt hơn khi bố trí dây cáp, xích hoặc phụ kiện nâng. Đặc điểm này đặc biệt hữu ích trong các hoạt động nâng máy, lắp đặt thiết bị, di chuyển kết cấu thép và bảo trì dây chuyền sản xuất.

Phiên bản Long Bolt sử dụng bu lông dài với ren hệ mét, cho phép lựa chọn kích thước phù hợp với lỗ ren trên kết cấu lắp đặt. Theo catalogue, dòng sản phẩm 8-231L có các quy cách ren từ M8 đến M48, với tải trọng làm việc cho phép (WLL) từ 0,5 đến 20 tấn tùy mã cụ thể.

Sản phẩm được chế tạo từ thép hợp kim rèn, qua xử lý nhiệt tôi và ram. Catalogue cũng nêu các yêu cầu kiểm tra chất lượng, thử tải, kiểm tra độ bền mỏi và khả năng truy xuất nguồn gốc đối với các bộ phận chịu tải. Một số phiên bản được tích hợp chip kỹ thuật số phục vụ truy xuất thông tin và chứng nhận kiểm tra theo số sê-ri.

Đối với doanh nghiệp cơ khí, nhà máy, đơn vị chế tạo máy, nhà thầu lắp đặt công nghiệp và doanh nghiệp cung cấp giải pháp nâng hạ, YOKE 8-231L là lựa chọn đáng cân nhắc khi cần một điểm nâng có khả năng điều chỉnh hướng liên kết, lắp đặt bằng ren hệ mét và có thông số tải trọng được xác định theo từng mã.

2. Thông tin nhận diện và đặc điểm chính

Lưu ý: Bảng trên mô tả phạm vi của dòng 8-231L. Khi đặt hàng, cần xác định mã đầy đủ, chẳng hạn 8-231-005/105L hoặc 8-231-200/385L, để đối chiếu tải trọng, chiều dài bu lông, mô-men siết và kích thước lắp đặt.

3. Cấu tạo và nguyên lý hoạt động của YOKE 8-231L

3.1. Vòng nâng bằng thép hợp kim rèn

Bộ phận vòng nâng là vị trí trực tiếp kết nối với móc cẩu hoặc phụ kiện trung gian của hệ thống nâng. Theo catalogue, sản phẩm được chế tạo từ thép hợp kim rèn và xử lý nhiệt bằng phương pháp tôi, ram nhằm đáp ứng yêu cầu cơ tính của chi tiết chịu tải.

Thiết kế vòng nâng màu vàng giúp nhận diện sản phẩm thuận tiện trong môi trường công nghiệp. Hình dạng vòng cung tạo không gian liên kết với phụ kiện nâng, đồng thời cho phép vòng nghiêng theo hướng lực kéo trong giới hạn thiết kế.

Khi lựa chọn sản phẩm, cần bảo đảm móc cẩu hoặc phụ kiện kết nối tương thích với kích thước bên trong vòng nâng. Không sử dụng vòng nâng khi phát hiện biến dạng, nứt, hư hỏng cơ học hoặc các dấu hiệu bất thường có thể ảnh hưởng đến khả năng chịu tải.

3.2. Cơ cấu xoay 360° và nghiêng 180°

Một trong những ưu điểm nổi bật của YOKE Anchor Point Long Bolt 8-231L là khả năng xoay quanh trục lắp đặt 360° và nghiêng 180° theo thiết kế của nhà sản xuất.

Hai chuyển động này hỗ trợ người vận hành điều chỉnh hướng liên kết phù hợp với vị trí đặt tải và hướng kéo của dây cáp, xích hoặc phụ kiện nâng. Nhờ đó, việc bố trí điểm nâng có thể linh hoạt hơn trong những không gian hạn chế hoặc khi cần nâng thiết bị từ các hướng khác nhau.

Tuy nhiên, khả năng xoay và nghiêng không đồng nghĩa với việc mọi hướng nâng đều có cùng tải trọng cho phép. WLL thực tế còn phụ thuộc vào mã sản phẩm, hướng chịu lực, số nhánh nâng, góc dây treo và điều kiện lắp đặt. Người sử dụng phải tham khảo bảng tải trọng tương ứng trong catalogue trước khi vận hành.

3.3. Bu lông dài với ren hệ mét

Phiên bản 8-231L sử dụng bu lông dài, giúp sản phẩm phù hợp với những ứng dụng có yêu cầu chiều sâu lắp đặt nhất định. Dòng sản phẩm có nhiều cỡ ren hệ mét, từ M8 đến M48, tạo điều kiện lựa chọn theo thiết kế của máy móc hoặc kết cấu cần nâng.

Khi lắp đặt, phải kiểm tra đồng thời đường kính ren, bước ren, chiều sâu lỗ ren hữu dụng, vật liệu nền, chiều dài ăn khớp ren và khả năng chịu lực của kết cấu. Lỗ ren không đủ chiều sâu hoặc nền vật liệu không phù hợp có thể khiến liên kết mất an toàn ngay cả khi điểm nâng có WLL phù hợp.

Không tự ý thay thế bu lông, gia công lại ren hoặc sử dụng phụ kiện không được nhà sản xuất chấp thuận.

3.4. Chip kỹ thuật số và khả năng truy xuất nguồn gốc

Catalogue giới thiệu phiên bản có chip kỹ thuật số tích hợp, phục vụ nhận dạng và truy xuất thông tin kiểm tra theo số sê-ri. Tính năng này có thể hỗ trợ doanh nghiệp quản lý thiết bị nâng, lưu hồ sơ kiểm tra, theo dõi tình trạng sử dụng và tổ chức công tác bảo trì.

Trong hệ thống quản lý thiết bị nâng chuyên nghiệp, việc đối chiếu mã nhận dạng với hồ sơ kiểm tra giúp hạn chế nhầm lẫn giữa các điểm nâng có kích thước và tải trọng khác nhau.

Cần lưu ý rằng thông tin về chip không thay thế việc kiểm tra trực quan, kiểm định theo quy định áp dụng hoặc đánh giá tình trạng thực tế của thiết bị.

4. Ưu điểm nổi bật của điểm nâng YOKE 8-231L

4.1. Kiểm tra chất lượng và thử nghiệm

Theo tài liệu nhà sản xuất cung cấp, dòng 8-231L có các đặc điểm kiểm tra sau:

• Kiểm tra theo tiêu chuẩn EN 1677-1 được catalogue đề cập.

• Các bộ phận chịu tải được kiểm tra phát hiện nứt 100% bằng phương pháp từ tính (magnaflux).

• Các chi tiết rèn riêng và bu lông nắp có thể truy xuất nguồn gốc với chứng nhận kiểm tra.

• Thử tải ở mức 2,5 lần tải trọng làm việc cho phép.

• Thử độ bền mỏi 20.000 chu kỳ ở mức 1,5 lần WLL.

• Các điểm nâng YOKE được công bố đáp ứng hoặc vượt yêu cầu ASME B30.26.

• Hệ số thiết kế được catalogue ghi là 4:1.

Các thông tin trên phản ánh nội dung catalogue của dòng sản phẩm. Khi hồ sơ dự án yêu cầu chứng nhận cụ thể, người mua nên đề nghị cung cấp chứng chỉ, tài liệu kiểm tra và xác nhận áp dụng cho đúng mã hàng được giao.

5. Bảng thông số kỹ thuật YOKE Anchor Point Long Bolt 8-231L

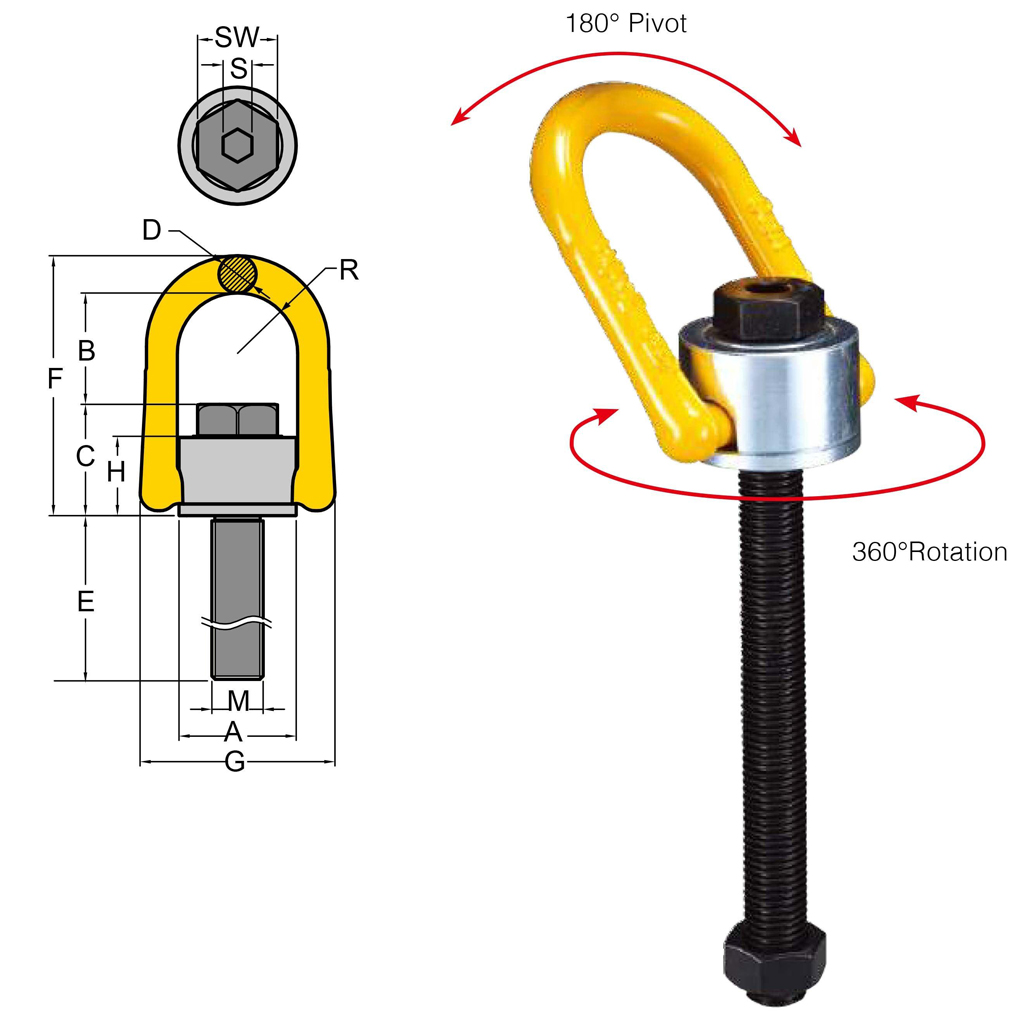

Các mã dưới đây được chép theo bảng thông số ở trang catalogue thứ nhất. Kích thước A, B, C, D, F, G, R, SW và E cần được đối chiếu với hình vẽ kích thước gốc trước khi thiết kế lắp đặt.

Lưu ý khi sử dụng bảng: Mã và kích thước E của các dòng tải trọng lớn cần được xác nhận lại trên catalogue gốc trước khi đặt hàng hoặc gia công kết cấu, đặc biệt đối với mã 8-231-125/300L. Không sử dụng riêng bảng tóm tắt này thay cho bản vẽ và tài liệu kỹ thuật chính thức.

5.1. Kích thước lắp đặt, mô-men siết và khối lượng

Các trị số mô-men siết được thể hiện theo catalogue và cần được xác nhận cùng hướng dẫn lắp đặt chính thức. Ký hiệu kích thước được giữ nguyên để đối chiếu với hình vẽ của nhà sản xuất.

6. Bảng tải trọng làm việc theo hướng nâng

Một yếu tố quan trọng khi lựa chọn YOKE 8-231L là tải trọng cho phép không chỉ phụ thuộc vào kích thước ren mà còn phụ thuộc vào cấu hình nâng. Catalogue trang 27 trình bày WLL theo số nhánh nâng và hướng tải.

Các mức tải dưới đây được ghi theo thứ tự các cấu hình minh họa trên catalogue:

Quan trọng: Các giá trị trên được chép từ bảng catalogue; cần đối chiếu hình minh họa và bản tài liệu gốc trước khi dùng làm căn cứ thiết kế nâng. Tải trọng của cấu hình nhiều nhánh không được hiểu đơn giản là tổng tải của các điểm nâng đơn lẻ. Tải phân bố thực tế, góc dây, vị trí trọng tâm, khả năng chịu lực của kết cấu và hướng tải đều phải được xem xét.

Đối với cấu hình nâng không đối xứng hoặc nhiều điểm treo, cần có phương án nâng được người có chuyên môn đánh giá. Không sử dụng bảng tải để suy diễn khả năng chịu tải ở góc hoặc điều kiện không được nhà sản xuất công bố.

7. Ứng dụng thực tế trong công nghiệp

7.1. Nhà máy cơ khí và gia công kết cấu thép

Trong các nhà máy gia công cơ khí, điểm nâng có thể được bố trí trên đồ gá, bệ máy hoặc kết cấu thép đã được thiết kế phù hợp. Cơ cấu xoay và nghiêng hỗ trợ liên kết với dây treo trong quá trình nâng chuyển chi tiết giữa các công đoạn sản xuất.

Trước khi lắp đặt, kỹ sư cần kiểm tra chiều dày vật liệu, chất lượng lỗ ren, khoảng cách mép, khả năng chịu lực của kết cấu và tải trọng dự kiến.

7.2. Lắp đặt và bảo trì máy móc

Khi vận chuyển máy công nghiệp, động cơ, hộp số hoặc cụm thiết bị, việc bố trí điểm nâng đúng vị trí giúp kiểm soát quá trình di chuyển. Phiên bản bu lông dài có thể phù hợp với các kết cấu yêu cầu chiều sâu lắp đặt tương ứng, miễn là thiết kế liên kết đáp ứng hướng dẫn của nhà sản xuất.

Không tự ý xác định vị trí nâng chỉ dựa trên sự thuận tiện. Cần tham khảo bản vẽ nâng của thiết bị, trọng tâm và hướng dẫn kỹ thuật liên quan.

7.3. Dây chuyền sản xuất và thiết bị tự động hóa

Các cụm máy tự động hóa, bàn máy và đồ gá có thể cần điểm nâng để phục vụ lắp ráp, vận chuyển hoặc bảo trì. Nhiều kích thước ren của dòng 8-231L tạo điều kiện lựa chọn theo thiết kế từng cụm máy.

Việc sử dụng cần bảo đảm điểm nâng không cản trở chuyển động của thiết bị, không va chạm với bộ phận lân cận và có đủ không gian để vòng nâng xoay, nghiêng theo thiết kế.

7.4. Nhà máy chế tạo thiết bị và dự án công nghiệp

Các đơn vị chế tạo máy, lắp ráp thiết bị và nhà thầu cơ khí có thể xem xét dòng YOKE 8-231L khi cần điểm nâng có khả năng truy xuất nguồn gốc và hồ sơ kiểm tra. Đối với dự án yêu cầu quản lý thiết bị nghiêm ngặt, mã hàng và tài liệu chứng nhận cần được đối chiếu ngay từ giai đoạn mua sắm.

8. Hướng dẫn lựa chọn và lắp đặt an toàn

Để lựa chọn đúng sản phẩm, doanh nghiệp nên thực hiện các bước sau:

1. Xác định tải trọng nâng: Tính tổng tải, trọng tâm và các điều kiện tải động có liên quan. Không chỉ căn cứ vào khối lượng danh nghĩa của thiết bị.

2. Chọn mã và cỡ ren: Đối chiếu WLL, kích thước bu lông, bước ren, chiều dài lắp đặt và hình vẽ kỹ thuật.

3. Kiểm tra kết cấu nền: Bảo đảm lỗ ren, vật liệu nền và chiều sâu ăn khớp ren đủ khả năng chịu lực.

4. Kiểm tra bề mặt lắp ghép: Bề mặt tiếp xúc phải đáp ứng yêu cầu của nhà sản xuất; không lắp lệch, chèn sai hoặc để liên kết chịu tải ngoài thiết kế.

5. Siết đúng hướng dẫn: Sử dụng mô-men siết theo tài liệu áp dụng cho đúng mã hàng và điều kiện lắp đặt.

6. Kiểm tra trước khi sử dụng: Quan sát vòng nâng, thân bu lông, ren, cơ cấu xoay và các dấu hiệu hư hỏng.

7. Kiểm soát phương án nâng: Xác nhận góc dây treo, hướng lực, phân bố tải và khả năng chịu lực của toàn bộ hệ thống.

8. Lưu hồ sơ: Ghi nhận mã sản phẩm, số sê-ri nếu có, lịch sử kiểm tra và các thông tin truy xuất liên quan.

Không nâng tải vượt WLL, không đứng dưới tải treo và không sử dụng thiết bị có dấu hiệu nứt, biến dạng hoặc hư hỏng. Việc kiểm tra và bảo trì cần tuân theo hướng dẫn của nhà sản xuất cùng các quy định an toàn áp dụng tại nơi sử dụng.

9. So sánh với điểm nâng cố định thông thường

YOKE 8-231L đáng cân nhắc khi doanh nghiệp cần khả năng điều chỉnh hướng của vòng nâng và phương án lắp đặt bằng ren hệ mét. Tuy nhiên, sản phẩm không mặc nhiên thay thế mọi loại điểm nâng cố định; lựa chọn cuối cùng phải dựa trên yêu cầu thiết kế và điều kiện làm việc.

10. Câu hỏi thường gặp về YOKE Anchor Point Long Bolt 8-231L

YOKE 8-231L có thể xoay theo mọi hướng không?

Catalogue công bố khả năng xoay 360° và nghiêng 180°. Khả năng này giúp điều chỉnh hướng liên kết, nhưng không có nghĩa tải trọng cho phép là như nhau ở mọi hướng.

Dòng 8-231L có những kích thước ren nào?

Các cỡ ren được liệt kê trong catalogue gồm M8, M10, M12, M16, M20, M24, M30, M36, M42 và M48.

Tải trọng lớn nhất của dòng sản phẩm là bao nhiêu?

Theo bảng catalogue, mã 8-231-200/385L có WLL 20 tấn. Tải trọng này áp dụng cho mã và điều kiện tải được nhà sản xuất quy định, không phải tải trọng mặc định cho mọi cấu hình nâng.

Sản phẩm có chứng nhận kiểm tra không?

Catalogue đề cập khả năng truy xuất nguồn gốc của các chi tiết rèn và bu lông nắp với chứng nhận kiểm tra, cùng chip kỹ thuật số trên phiên bản được trang bị. Khi mua hàng, cần xác nhận bộ hồ sơ thực tế đi kèm mã sản phẩm.

Có thể sử dụng trong môi trường ngoài trời không?

Cần xác nhận điều kiện môi trường, khả năng chống ăn mòn, yêu cầu bảo quản và bảo trì theo tài liệu của nhà sản xuất. Không nên suy luận khả năng chống ăn mòn chỉ từ màu sắc hoặc hình thức bề mặt sản phẩm.

Cần cung cấp thông tin gì khi yêu cầu báo giá?

Nên cung cấp mã sản phẩm, tải trọng cần nâng, kích thước ren, số lượng, môi trường sử dụng và yêu cầu về chứng từ. Nếu chưa xác định được mã, hãy gửi bản vẽ kết cấu hoặc thông số tải để được hỗ trợ lựa chọn.

11. Tư vấn lựa chọn và báo giá YOKE 8-231L

Khi tìm mua điểm nâng YOKE 8-231L chính hãng, doanh nghiệp nên ưu tiên đơn vị cung cấp có khả năng tư vấn kỹ thuật, đối chiếu catalogue và cung cấp hồ sơ phù hợp với yêu cầu dự án.

Trước khi đặt hàng, hãy chuẩn bị các thông tin:

• Mã sản phẩm hoặc WLL yêu cầu.

• Kích thước và bước ren lỗ lắp đặt.

• Chiều sâu lắp đặt và thông tin vật liệu kết cấu.

• Hướng nâng, số nhánh dây treo và góc làm việc dự kiến.

• Số lượng, tiến độ giao hàng và yêu cầu chứng từ.

Liên hệ bộ phận kinh doanh để được tư vấn mã phù hợp và nhận báo giá YOKE Anchor Point Long Bolt 8-231L. Việc xác định chính xác mã hàng từ đầu giúp hạn chế sai lệch kích thước, giảm thời gian mua sắm và hỗ trợ bảo đảm an toàn cho phương án nâng hạ.
