Tìm hiểu RUD PP-B PowerPoint® with Ring Connection: WLL 0,63–8 tấn, vòng liên kết chính, khả năng xoay 360°, lắc 230° và thông số các model ren hệ mét.
RUD PP-B PowerPoint® with Ring Connection là cụm điểm nâng có ren, tích hợp vòng liên kết chính (master ring/link) và cơ cấu xoay, được thiết kế để kết nối với các cụm móc nâng phù hợp. Sản phẩm thuộc nhóm phụ kiện nâng hạ công nghiệp, trong đó khả năng chịu tải của thiết bị, độ tương thích của điểm lắp và cấu hình liên kết là những yếu tố cần được xem xét đồng thời.
Theo dữ liệu sản phẩm được cung cấp, dòng RUD PP-B có các model ren hệ mét từ M12 đến M36, với tải trọng làm việc danh nghĩa (WLL) từ 0,63 tấn đến 8 tấn. Nguồn cũng đề cập các phiên bản ren hệ inch UNC hoặc BSW trong khoảng 1/2"–1-1/2", tùy cấu hình sản phẩm.
Điểm đặc trưng của PP-B là vòng liên kết chính được tích hợp trên cụm điểm nâng. Cấu hình này hướng đến việc kết nối với cụm móc nâng tương thích. Khi đánh giá thiết bị, cần phân biệt rõ PP-B với phiên bản PP-S: PP-B sử dụng vòng liên kết chính, trong khi PP-S được giới thiệu với móc kết nối đa dụng tích hợp. Hai cấu hình có cách thức liên kết khác nhau và không nên xem là có thể thay thế trực tiếp cho nhau chỉ vì cùng thuộc dòng PowerPoint®.
Tài liệu sản phẩm nêu các đặc tính gồm cơ cấu ổ bi kép hỗ trợ thao tác xoay và lật, khả năng xoay 360°, phạm vi lắc 230°, hệ số an toàn 4:1, thông tin phê duyệt DGUV và giới hạn nhiệt độ làm việc theo điều kiện giảm WLL.
Những thông số này cần được diễn giải trong đúng phạm vi áp dụng. Góc chuyển động không đồng nghĩa với quyền quay liên tục dưới tải; hệ số an toàn không phải tải trọng được phép nâng; và nhiệt độ tối đa có điều kiện giảm WLL không có nghĩa thiết bị duy trì nguyên tải trọng làm việc danh nghĩa ở mức nhiệt đó.
Bài viết dưới đây phân tích cấu hình, thông số, nguyên tắc lựa chọn và những điểm cần xác minh của RUD PP-B dựa trên dữ liệu được cung cấp. Các thông tin chưa có đủ căn cứ sẽ được đánh dấu, không tự bổ sung thông số hoặc chứng nhận chưa được xác nhận.
PP-B được thiết kế với phần đế ren để lắp vào kết cấu phù hợp. Sáu model ren hệ mét trong bảng dữ liệu có kích thước ren từ M12 đến M36.
Trong ứng dụng thực tế, kích thước ren chỉ là một phần của yêu cầu lắp đặt. Việc lựa chọn phải xem xét đồng thời khả năng tương thích của ren, chiều dài ăn ren, vật liệu nền, độ bền của kết cấu lắp và hướng dẫn lắp đặt của nhà sản xuất.
Không nên chọn model chỉ bằng cách đối chiếu đường kính ren hoặc khối lượng vật cần nâng. Nếu kết cấu lắp đặt không đáp ứng yêu cầu, việc sử dụng một phụ kiện có WLL danh nghĩa phù hợp vẫn không đủ để bảo đảm an toàn cho toàn bộ phương án nâng.
Các yêu cầu cụ thể về kết cấu nền, chiều dài ăn ren và điều kiện lắp đặt phải được xác định theo tài liệu kỹ thuật chính thức của đúng model.
Khác với phiên bản PP-S tích hợp móc, PP-B được mô tả là điểm nâng xoay có vòng liên kết chính. Bộ phận này tạo vị trí kết nối với cụm móc nâng tương thích.
Khi lựa chọn cấu hình, cần kiểm tra hình dạng và kích thước tiếp xúc giữa vòng liên kết với cụm móc. Việc hai bộ phận có thể kết nối về mặt hình học không tự động chứng minh rằng chúng phù hợp để sử dụng cùng nhau trong mọi điều kiện tải.
Cần xem xét WLL của các thành phần, hướng tác dụng lực, trạng thái liên kết và giới hạn sử dụng của toàn bộ cụm nâng. Không được mặc nhiên lấy WLL của riêng PP-B làm giới hạn chịu tải cho toàn hệ thống nếu các thành phần khác có giới hạn thấp hơn hoặc có điều kiện sử dụng khác.
Vòng liên kết chính cũng không nên bị nhầm với một vòng treo rời thông thường. Khi thay đổi phụ kiện kết nối, cần xác nhận cấu hình mới được phép sử dụng theo tài liệu kỹ thuật của nhà sản xuất.

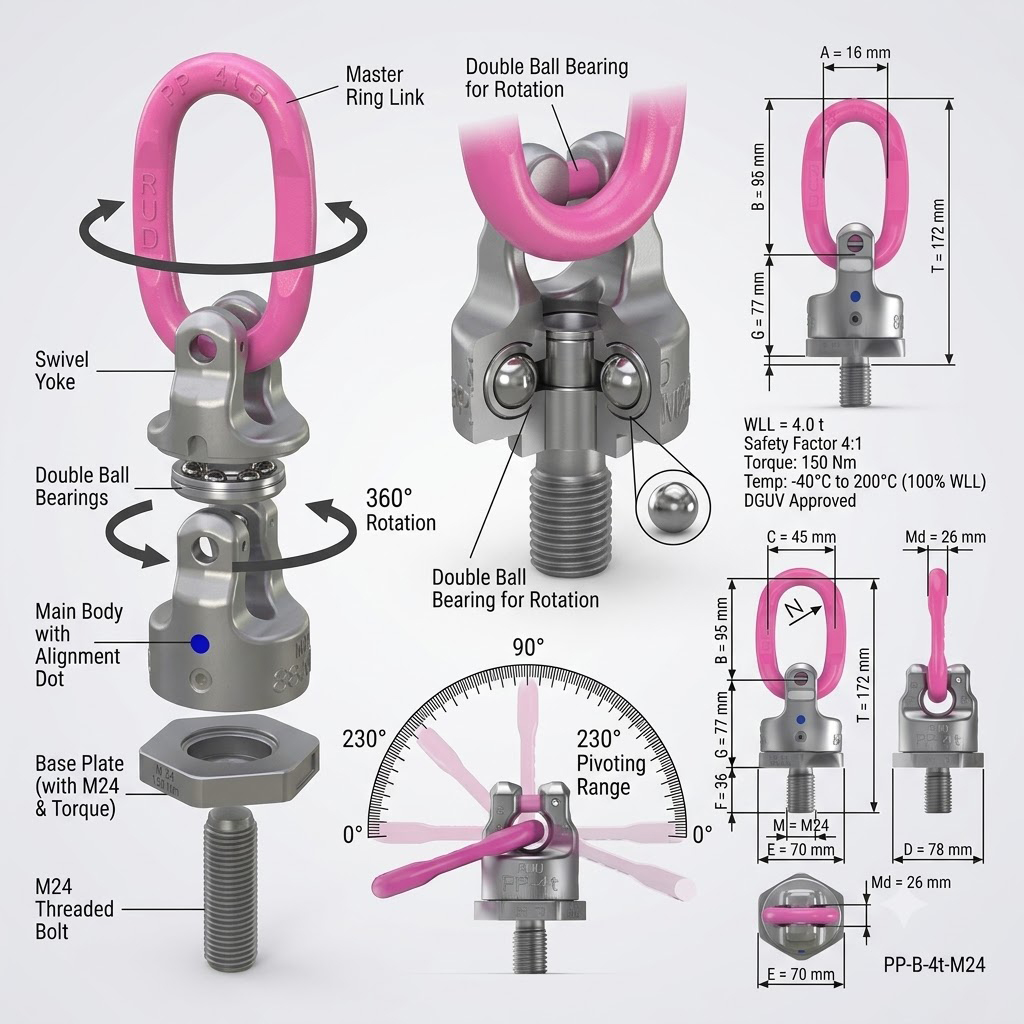

Tài liệu sản phẩm mô tả PP-B sử dụng cơ cấu ổ bi kép hỗ trợ các thao tác xoay và lật tải. Cơ cấu này là một đặc điểm kỹ thuật đáng chú ý khi phương án nâng cần điều chỉnh hướng của cụm kết nối.
Tuy nhiên, cần phân biệt khả năng chuyển động của cơ cấu với điều kiện vận hành cho phép. Thông số xoay 360° và phạm vi lắc 230° không thể được diễn giải thành khả năng xoay liên tục không giới hạn trong khi tải đang treo.
Khi thiết kế phương án nâng, hướng tác dụng lực, cấu hình kết nối và điều kiện chuyển động phải tuân theo hướng dẫn của nhà sản xuất. Không nên sử dụng riêng thông số góc xoay để kết luận rằng mọi hướng tải đều có cùng WLL.
Nguồn dữ liệu sản phẩm nêu:
Đây là các đặc tính chuyển động được công bố cho sản phẩm. Khi sử dụng trong hồ sơ kỹ thuật, cần giữ đúng ý nghĩa của từng thông số và không tự diễn giải thành những điều kiện vận hành chưa được xác nhận.
Trong phương án nâng thực tế, việc định hướng tải phải được kiểm soát để tránh va đập, rung giật hoặc phát sinh lực ngoài dự kiến. Khả năng chuyển động của cơ cấu không loại bỏ yêu cầu đánh giá trọng tâm tải, hướng truyền lực và tính tương thích của phụ kiện.
Bảng sau được khôi phục theo thứ tự cột trong dữ liệu gốc do người dùng cung cấp.
| Model | WLL (t) | A (mm) | B (mm) | C (mm) | D (mm) | E (mm) | F (mm) | G (mm) | M (mm) | Md (mm) | T (mm) | Khối lượng (kg) | Mô-men siết | Mã tham chiếu |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PP-B-0.63t-M12 | 0,63 | 9 | 65 | 35 | 40 | 36 | 18 | 41 | 12 | 13,5 | 106 | 0,35 | 10 Nm | 7989522 |
| PP-B-1.5t-M16 | 1,5 | 11 | 65 | 35 | 46 | 41 | 24 | 50 | 16 | 17,5 | 115 | 0,6 | 30 Nm | 7989523 |
| PP-B-2.5t-M20 | 2,5 | 13 | 74 | 40 | 61 | 55 | 30 | 61 | 20 | 22 | 135 | 1,1 | 70 Nm | 7989081 |
| PP-B-4t-M24 | 4 | 16 | 95 | 45 | 78 | 70 | 36 | 77 | 24 | 26 | 172 | 2,4 | 150 Nm | 7989082 |
| PP-B-5t-M30 | 5 | 19 | 130 | 60 | 95 | 85 | 45 | 93 | 30 | 33 | 223 | 5,2 | 225 Nm | 7989524 |
| PP-B-8t-M36 | 8 | 24 | 140 | 65 | 100 | 90 | 54 | 102 | 36 | 39 | 242 | 6,3 | 410 Nm | 7989083 |
Lưu ý về dữ liệu: Các ký hiệu A, B, C, D, E, F, G, M, Md và T được giữ nguyên theo bảng nguồn. Các kích thước hình học được ghi theo đơn vị mm, WLL theo tấn, khối lượng theo kg và mô-men siết theo Nm.
Bảng chưa có bản vẽ chú giải đầy đủ cho từng ký hiệu kích thước. Vì vậy, không nên tự gán ý nghĩa cho các thông số này khi sử dụng trong thiết kế, gia công hoặc lập hồ sơ lắp đặt. Trước khi phát hành tài liệu kỹ thuật chính thức, cần đối chiếu bản vẽ của nhà sản xuất.
Dòng PP-B trong bảng dữ liệu có sáu mức WLL: 0,63 tấn; 1,5 tấn; 2,5 tấn; 4 tấn; 5 tấn và 8 tấn.
WLL là giới hạn tải trọng làm việc được quy định cho thiết bị trong phạm vi điều kiện sử dụng tương ứng. Đây không phải giá trị duy nhất cần xem xét khi thiết kế phương án nâng.
Việc lựa chọn model phải dựa trên khối lượng tải, bố trí điểm nâng, hướng lực, kết cấu lắp đặt, phụ kiện kết nối và điều kiện vận hành. Không được mặc nhiên chia đều tải cho nhiều điểm nâng nếu chưa có cơ sở tính toán phù hợp.
Tương tự, WLL của PP-B không tự động trở thành WLL của toàn bộ hệ thống nâng. Cụm móc, dây treo, cáp thép, vòng liên kết và các bộ phận khác phải được đánh giá theo cấu hình thực tế. Khi một thành phần có giới hạn thấp hơn hoặc điều kiện sử dụng nghiêm ngặt hơn, giới hạn của hệ thống phải được xác định theo yêu cầu kỹ thuật áp dụng cho toàn bộ phương án.
Nguồn sản phẩm nêu hệ số an toàn 4:1. Thông tin này cần được giữ đúng ngữ cảnh và không được diễn giải thành tải trọng vận hành gấp bốn lần WLL.
Hệ số an toàn và WLL có vai trò khác nhau. Hệ số an toàn liên quan đến cơ sở thiết kế hoặc đánh giá khả năng chịu lực theo quy định áp dụng, trong khi WLL là giới hạn tải trọng làm việc được công bố cho việc sử dụng thiết bị.
Do đó, không được tự lấy WLL nhân với bốn để xác định tải trọng nâng cho phép. Người sử dụng phải tuân thủ WLL và mọi điều kiện hạn chế do nhà sản xuất quy định.
Thông tin nguồn nêu hai điều kiện nhiệt độ:
Hai thông tin này cần được trình bày cùng nhau để tránh hiểu nhầm. Mức nhiệt độ tối đa không có nghĩa thiết bị vẫn duy trì nguyên WLL ở mức nhiệt đó.
Khi thiết bị được sử dụng trong môi trường nhiệt độ cao, cần xác minh tài liệu của đúng model để xác định điều kiện áp dụng và mức giảm WLL tương ứng. Nếu chưa có chỉ dẫn hoặc bảng giảm tải được nhà sản xuất xác nhận, không nên tự xây dựng tỷ lệ giảm tải hoặc kết luận rằng thiết bị có thể nâng một mức tải cụ thể tại nhiệt độ đó.
Bảng nguồn cung cấp mô-men siết theo từng model, từ 10 Nm đến 410 Nm. Đây là thông số cần được kiểm soát khi lắp đặt, không nên xem là giá trị tham khảo tùy ý.
Trước khi thực hiện lắp đặt, cần đối chiếu mô-men siết với hướng dẫn chính thức của đúng model và cấu hình ren. Không tự thay thế bằng kinh nghiệm lắp ráp chung, cũng không dùng mô-men siết để suy ra các yêu cầu khác như chiều dài ăn ren hoặc khả năng chịu lực của kết cấu nền khi chưa có căn cứ.
Khối lượng và mã tham chiếu là hai trường dữ liệu quan trọng trong quá trình đặt hàng, nhận diện và kiểm tra sản phẩm. Bảng PP-B được cung cấp ghi khối lượng từ 0,35 kg đến 6,3 kg theo model.
Các giá trị này cần được đối chiếu với catalogue chính thức tương ứng trước khi sử dụng trong hồ sơ mua hàng hoặc hồ sơ kỹ thuật. Không nên tự thay thế số liệu bằng thông tin từ một phiên bản khác nếu chưa xác nhận đúng mã hàng.
Mã tham chiếu nên được ghi nguyên trạng khi yêu cầu báo giá hoặc xác nhận hàng hóa. Việc xác định chính xác model và mã tham chiếu giúp tránh nhầm lẫn giữa các mức WLL hoặc giữa cấu hình vòng liên kết của PP-B với cấu hình móc của PP-S.
PP-B và PP-S cùng thuộc dòng PowerPoint® được giới thiệu với các đặc tính chuyển động và dải WLL tương tự trong tài liệu sản phẩm. Tuy nhiên, cấu hình liên kết là điểm khác biệt quan trọng khi lựa chọn.
| Tiêu chí | RUD PP-B | RUD PP-S |
|---|---|---|
| Cấu hình liên kết | Tích hợp vòng liên kết chính (master ring/link) | Tích hợp móc kết nối đa dụng |
| Kết nối được mô tả | Cụm móc nâng tương thích | Các phương tiện nâng phù hợp theo tài liệu sản phẩm |
| Cơ cấu xoay | Có cơ cấu ổ bi kép theo dữ liệu sản phẩm | Có cơ cấu ổ bi kép theo dữ liệu sản phẩm |
| Dải WLL được giới thiệu | 0,63–8 tấn | 0,63–8 tấn |
| Lựa chọn model | Cần xác định vòng liên kết và kiểu ren | Cần xác định móc tích hợp và kiểu ren |
Bảng so sánh chỉ phản ánh những điểm được mô tả trong dữ liệu sản phẩm hiện có. Không nên suy luận rằng hai dòng có thể thay thế trực tiếp cho nhau hoặc có điều kiện sử dụng hoàn toàn giống nhau chỉ vì dải WLL tương tự.
Lựa chọn giữa PP-B và PP-S cần bắt đầu từ phương án kết nối mong muốn. Nếu hệ thống yêu cầu liên kết qua vòng chính với cụm móc nâng, PP-B là cấu hình cần xem xét. Nếu yêu cầu là móc đa dụng tích hợp, PP-S có cấu hình phù hợp hơn về mặt thiết kế kết nối. Trong cả hai trường hợp, model cụ thể vẫn phải được xác nhận theo tài liệu kỹ thuật.

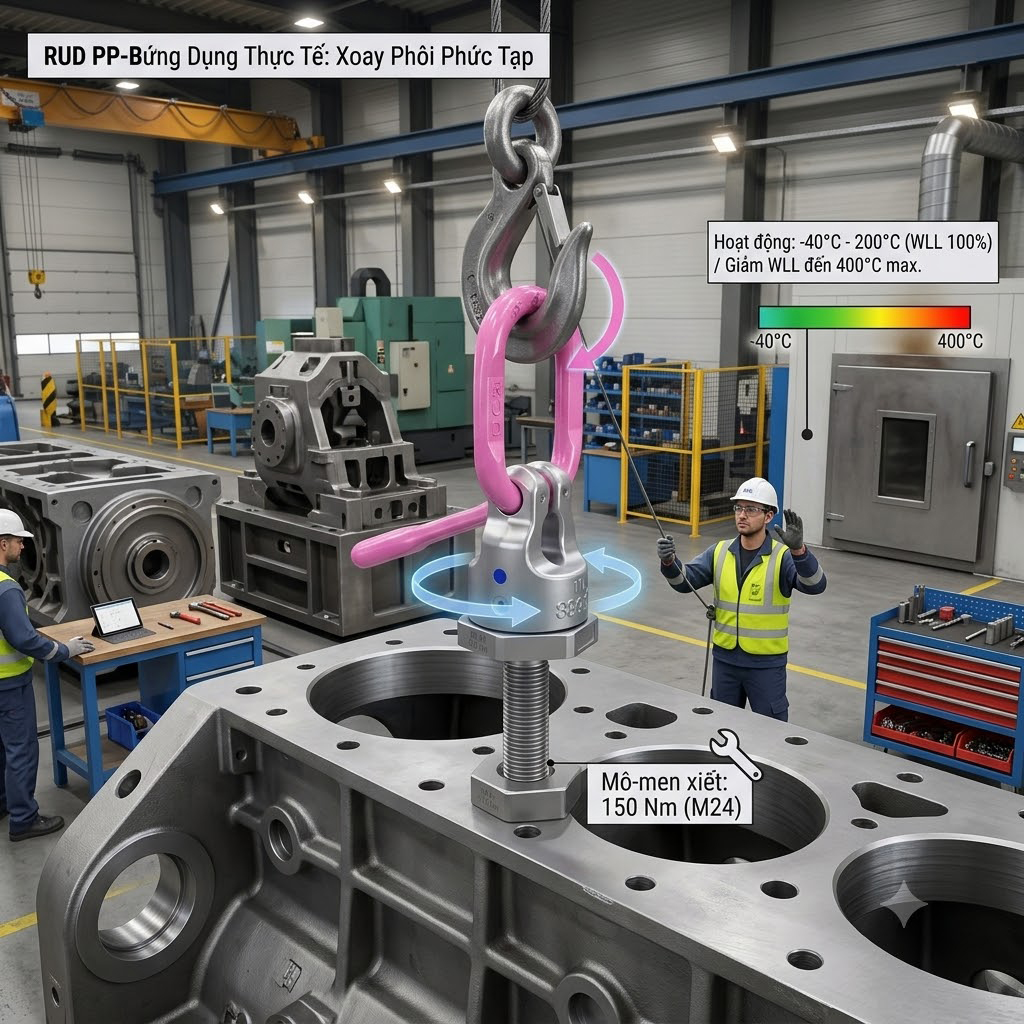

PP-B có thể được xem xét cho phương án nâng máy móc hoặc cụm thiết bị khi điểm lắp, WLL và cụm móc nâng đáp ứng yêu cầu kỹ thuật.
Trong ứng dụng này, cần đánh giá khối lượng tải, vị trí trọng tâm, hướng lực và khả năng chịu lực của kết cấu lắp. Không thể chỉ dựa vào WLL ghi trên điểm nâng để kết luận rằng toàn bộ cụm thiết bị đã đủ điều kiện nâng.
Trong quá trình lắp ráp hoặc bảo trì, cụm điểm nâng có thể được sử dụng làm vị trí kết nối với hệ thống nâng phù hợp. Vòng liên kết chính hỗ trợ cấu hình kết nối với cụm móc tương thích theo thiết kế sản phẩm.
Khi thay đổi vị trí hoặc hướng tải, cần kiểm soát chuyển động và tuân thủ giới hạn của nhà sản xuất. Không sử dụng khả năng xoay như lý do để cho phép tải quay liên tục hoặc thực hiện thao tác ngoài phương án nâng đã xác định.
Đây là hướng ứng dụng gắn trực tiếp với cấu hình của PP-B. Khi kết nối với cụm móc nâng, cần kiểm tra hình dạng tiếp xúc, trạng thái liên kết và giới hạn tải trọng của các thành phần.
Không phải mọi cụm móc có thể lắp vào vòng liên kết đều mặc nhiên tương thích. Việc sử dụng phải căn cứ vào hướng dẫn và giới hạn của nhà sản xuất, không chỉ dựa trên khả năng lắp ghép cơ học.
Không nên mặc nhiên kết luận PP-B phù hợp với mọi phương án nâng, mọi hướng lực hoặc mọi điều kiện môi trường. Những ứng dụng có yêu cầu đặc biệt phải được đánh giá theo đúng model, kết cấu lắp đặt, phụ kiện kết nối và tài liệu kỹ thuật.
Đối với điều kiện nhiệt độ cao, phương án nâng có hướng lực đặc biệt hoặc yêu cầu chứng từ cụ thể, cần xác nhận với nhà sản xuất hoặc nhà cung cấp có thẩm quyền trước khi đưa ra kết luận sử dụng.
Thu thập dữ liệu về khối lượng tải, phương án nâng, vị trí điểm nâng và điều kiện vận hành. Không lựa chọn model chỉ từ một giá trị khối lượng khi chưa xác định cấu hình nâng.
Đối chiếu yêu cầu thực tế với WLL của model. Xem xét cả điều kiện tải, hướng lực và giới hạn của toàn bộ hệ thống nâng.
Xác nhận model ren hệ mét hay phiên bản ren UNC/BSW. Không tự quy đổi hoặc thay thế giữa các hệ ren chỉ dựa trên kích thước gần tương đương.
Xác định cụm móc nâng dự kiến kết nối với vòng chính. Kiểm tra tính tương thích và các giới hạn của toàn bộ cụm liên kết.
Nếu thiết bị làm việc ở nhiệt độ cao, cần kiểm tra yêu cầu giảm WLL và các giới hạn áp dụng cho đúng model. Không tự đặt ra tỷ lệ giảm tải khi chưa có tài liệu xác nhận.
Xác nhận model, mã tham chiếu, bảng thông số, bản vẽ kích thước và hướng dẫn lắp đặt. Những dữ liệu chưa có đủ chú giải hoặc chưa được xác nhận cần được làm rõ trước khi đưa vào hồ sơ kỹ thuật chính thức.
Đối với thiết bị nâng, nội dung giới thiệu sản phẩm không thay thế hướng dẫn sử dụng chính thức. Các nguyên tắc cơ bản cần được tuân thủ gồm:
Đây là các nguyên tắc an toàn cơ bản, không phải danh sách thay thế toàn bộ hướng dẫn sử dụng của RUD. Trước khi đưa thiết bị vào vận hành, cần đọc tài liệu đúng model và tuân thủ quy trình an toàn tại nơi sử dụng.
RUD PP-B là cụm điểm nâng có ren, tích hợp vòng liên kết chính và cơ cấu xoay, được thiết kế để kết nối với cụm móc nâng phù hợp.
Bảng dữ liệu được cung cấp có sáu model với WLL từ 0,63 tấn đến 8 tấn. Cần xác nhận đúng model trước khi đặt hàng hoặc sử dụng.
Khác biệt chính trong cấu hình được mô tả là PP-B tích hợp vòng liên kết chính, còn PP-S tích hợp móc kết nối đa dụng. Việc lựa chọn phụ thuộc vào phương án kết nối và model cụ thể.
Nguồn sản phẩm nêu khả năng xoay 360° và phạm vi lắc 230°. Đây là các đặc tính chuyển động được công bố, không đồng nghĩa với việc được phép quay liên tục dưới tải.
Không. Hệ số an toàn không phải tải trọng vận hành được phép sử dụng. Người dùng phải tuân thủ WLL và các điều kiện do nhà sản xuất quy định.
Nguồn dữ liệu nêu mức nhiệt tối đa 400°C trong điều kiện giảm WLL. Cần xác minh tài liệu nhiệt độ và mức giảm tải của đúng model trước khi sử dụng.
Bảng hiện có chưa kèm đầy đủ chú giải cho từng ký hiệu kích thước. Trước khi sử dụng trong thiết kế hoặc gia công, cần đối chiếu bản vẽ chính thức của nhà sản xuất.
Không nên mặc nhiên giả định mọi cụm móc đều tương thích. Cần kiểm tra hình dạng kết nối, giới hạn tải trọng và hướng dẫn của nhà sản xuất cho cấu hình cụ thể.
RUD PP-B PowerPoint® with Ring Connection là cụm điểm nâng tích hợp vòng liên kết chính, hướng đến việc kết nối với cụm móc nâng tương thích trong các phương án nâng hạ công nghiệp. Dữ liệu sản phẩm được cung cấp thể hiện sáu model ren hệ mét, với WLL từ 0,63 tấn đến 8 tấn, cùng các đặc tính chuyển động và điều kiện nhiệt độ cần được đọc đúng ngữ cảnh.
Để lựa chọn đúng thiết bị, cần xem xét đồng thời WLL, kiểu ren, kết cấu lắp đặt, cấu hình vòng liên kết, cụm móc nâng và điều kiện vận hành. Không nên đánh giá thiết bị chỉ bằng một thông số riêng lẻ hoặc suy diễn khả năng sử dụng ngoài giới hạn do nhà sản xuất quy định.
Trước khi phát hành hồ sơ kỹ thuật hoặc đặt hàng, cần đối chiếu bảng dữ liệu với catalogue chính thức, xác nhận bản vẽ kích thước, mô-men siết và các tài liệu liên quan đến điều kiện sử dụng. Đây là bước cần thiết để bảo đảm dữ liệu sản phẩm được sử dụng đúng phạm vi và hạn chế nhầm lẫn giữa các phiên bản.
