Cáp thép 6×37+FC / IWRC mạ kẽm Chung Woo & CS – Hàn Quốc được giới thiệu với hai cấu hình lõi FC và IWRC, các quy cách đường kính từ 6 mm đến 32 mm và bảng thông số khối lượng, lực kéo đứt tối thiểu. Cần xác minh tiêu đề cột lực kéo đứt và hồ sơ tiêu chuẩn trước khi sử dụng làm tài liệu kỹ thuật chính thức.
Cáp thép 6×37+FC / IWRC Galvanized Cable Chung Woo & CS – Hàn Quốc là dòng cáp thép công nghiệp được giới thiệu với hai cấu hình lõi: lõi sợi FC (Fiber Core) và lõi thép IWRC (Independent Wire Rope Core). Sản phẩm được trình bày trong bảng thông số nguồn với tiêu đề EN 12385-4, các quy cách đường kính danh nghĩa từ 6 mm đến 32 mm, khối lượng cáp và lực kéo đứt tối thiểu theo từng cấu hình lõi.
Cáp thép là vật tư quan trọng trong các hệ thống cơ khí, thiết bị nâng hạ, tời kéo, tang cuốn và nhiều ứng dụng công nghiệp cần truyền lực kéo. Khi lựa chọn cáp, doanh nghiệp cần xem xét đồng thời cấu trúc tao, loại lõi, đường kính danh nghĩa, cấp bền, điều kiện vận hành và yêu cầu kỹ thuật của thiết bị.

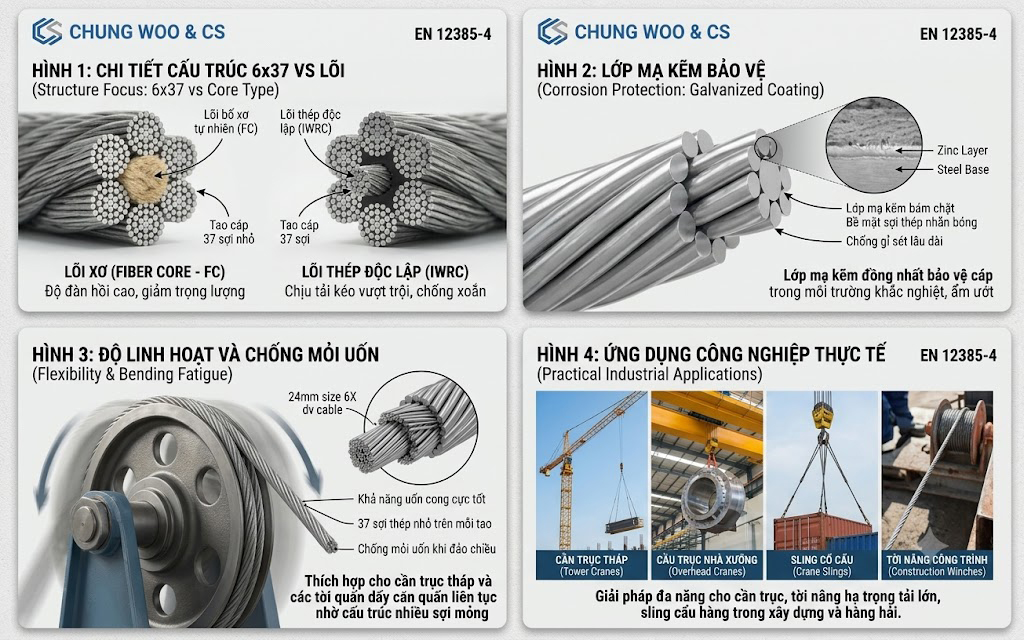

Đối với dòng cáp thép 6×37, ký hiệu thể hiện cấu trúc sáu tao cáp, với kết cấu 37 sợi trong mỗi tao theo cách gọi thông dụng của dòng sản phẩm. FC và IWRC biểu thị hai loại lõi khác nhau, có thể ảnh hưởng đến đặc tính cơ học và khả năng làm việc của cáp. Việc lựa chọn loại lõi cần căn cứ vào yêu cầu thiết kế, không chỉ dựa trên khối lượng hoặc giá bán.
Sản phẩm được giới thiệu là cáp mạ kẽm. Lớp mạ kẽm thường được sử dụng nhằm hỗ trợ bảo vệ bề mặt thép trước tác động ăn mòn. Tuy nhiên, mức độ bảo vệ thực tế còn phụ thuộc vào quy trình mạ, chất lượng lớp phủ, môi trường làm việc và điều kiện bảo trì. Khi cần sử dụng trong môi trường biển, hóa chất hoặc điều kiện ăn mòn cao, người mua nên yêu cầu nhà cung cấp xác nhận quy cách lớp mạ và khả năng phù hợp với môi trường dự kiến.
Lưu ý về dữ liệu: Bảng nguồn ghi EN 12385-4, nhưng chỉ riêng hình ảnh chưa đủ để xác nhận sự phù hợp hoặc chứng nhận của sản phẩm. Ngoài ra, hai cột lực kéo đứt tối thiểu trong hình đều được ghi là “Fiber Core”, dù tiêu đề sản phẩm và phần khối lượng phân biệt Fiber Core với Steel Core. Điểm này cần được xác minh trước khi sử dụng bảng như tài liệu kỹ thuật chính thức.
Ký hiệu 6×37 thường được dùng để mô tả cáp thép có sáu tao cáp, mỗi tao có kết cấu danh nghĩa 37 sợi thép. Các sợi được bện thành tao, sau đó các tao được bố trí xung quanh lõi để tạo thành cáp hoàn chỉnh.
Cấu trúc nhiều sợi trong mỗi tao có liên quan đến đặc tính uốn và khả năng làm việc của cáp. Tuy nhiên, không thể chỉ dựa vào ký hiệu 6×37 để xác định chính xác độ linh hoạt, khả năng chống xoắn, độ bền mỏi hoặc tuổi thọ sử dụng. Những đặc tính này còn phụ thuộc vào kiểu bện, đường kính sợi, vật liệu, quy trình sản xuất và điều kiện vận hành.
Khi lựa chọn cáp thay thế, doanh nghiệp cần kiểm tra đầy đủ cấu trúc và yêu cầu của nhà sản xuất thiết bị. Hai loại cáp có cùng đường kính nhưng khác kết cấu không mặc nhiên có thể thay thế cho nhau.
FC là viết tắt của Fiber Core, tức lõi sợi. Lõi này được tạo từ vật liệu dạng sợi theo cấu tạo của nhà sản xuất.
Trong cáp thép, lõi có vai trò hỗ trợ duy trì hình dạng kết cấu và làm nền đỡ cho các tao cáp bên ngoài. Lõi sợi có đặc tính khác với lõi thép về độ biến dạng và khả năng tương tác với các tao cáp khi chịu lực.
Việc sử dụng cáp lõi sợi cần được cân nhắc theo thiết kế của hệ thống, chế độ tải, điều kiện làm việc và yêu cầu bảo trì. Không nên mặc định rằng cáp lõi sợi phù hợp với mọi ứng dụng nâng hạ hoặc mọi môi trường làm việc.
Bảng nguồn cung cấp các giá trị khối lượng và lực kéo đứt tối thiểu cho cấu hình lõi sợi. Tuy nhiên, phần tiêu đề lực kéo đứt có điểm chưa nhất quán cần xác minh trước khi sử dụng cho mục đích thiết kế.
IWRC là viết tắt của Independent Wire Rope Core, thường được hiểu là lõi cáp thép độc lập. Khác với lõi sợi, cấu trúc này sử dụng một lõi dạng cáp thép bên trong.
Lõi thép có thể ảnh hưởng đến khả năng chịu lực, độ cứng kết cấu và phản ứng của cáp khi làm việc. Việc lựa chọn IWRC cần căn cứ vào yêu cầu của thiết bị, tải trọng thiết kế, tần suất làm việc và điều kiện uốn qua tang cuốn hoặc puly.
Không thể kết luận rằng cáp IWRC luôn tốt hơn cáp FC trong mọi tình huống. Hai loại lõi có những đặc tính khác nhau và cần được lựa chọn dựa trên yêu cầu thực tế.
Lưu ý: Hình ảnh sản phẩm hiện có chưa cung cấp đầy đủ bản vẽ cấu tạo lõi IWRC hoặc các kết quả thử nghiệm riêng. Các đặc tính kỹ thuật cụ thể của cấu hình IWRC cần được xác nhận bằng catalogue của nhà sản xuất.
Galvanized Cable là cách gọi cáp thép mạ kẽm. Lớp kẽm có tác dụng bảo vệ bề mặt thép trong những điều kiện môi trường phù hợp.
Khả năng chống ăn mòn thực tế phụ thuộc vào độ dày lớp mạ, chất lượng bề mặt, mức độ tiếp xúc với nước, muối, hóa chất và chế độ bảo dưỡng. Không nên sử dụng từ “chống ăn mòn tuyệt đối” hoặc cam kết tuổi thọ cụ thể khi chưa có tài liệu thử nghiệm xác nhận.
Đối với môi trường biển hoặc khu vực có độ ẩm cao, cần đánh giá điều kiện làm việc cụ thể và yêu cầu nhà cung cấp tư vấn loại cáp phù hợp.
Bảng dưới đây được chuyển từ hình ảnh do khách hàng cung cấp. Các số liệu được giữ nguyên theo nguồn.
| Đường kính danh nghĩa (mm) | Khối lượng lõi sợi FC (kg/100 m) | Khối lượng lõi thép IWRC (kg/100 m) | Lực kéo đứt tối thiểu – cột 1 (kN) | Lực kéo đứt tối thiểu – cột 2 (kN) |
|---|---|---|---|---|
| 6 | 12.5 | 13.7 | 18.8 | 22.0 |
| 7 | 17.0 | 18.7 | 25.6 | 30.0 |
| 8 | 22.1 | 24.4 | 33.4 | 39.2 |
| 9 | 28.0 | 30.9 | 42.3 | 49.6 |
| 10 | 34.6 | 38.1 | 52.2 | 61.2 |
| 11 | 41.9 | 46.1 | 63.2 | 74.1 |
| 12 | 49.8 | 54.9 | 75.2 | 88.2 |
| 14 | 67.8 | 74.7 | 102 | 120 |
| 16 | 88.6 | 97.5 | 134 | 157 |
| 18 | 112 | 123 | 169 | 198 |
| 20 | 138 | 152 | 208 | 245 |
| 22 | 167 | 184 | 253 | 296 |
| 24 | 199 | 219 | 301 | 353 |
| 26 | 234 | 258 | 353 | 414 |
| 28 | 271 | 299 | 409 | 480 |
| 30 | 311 | 343 | 470 | 551 |
| 32 | 354 | 390 | 535 | 578 |
Quy ước đọc bảng:
Có hai điểm cần làm rõ trước khi đăng bảng như dữ liệu kỹ thuật đã được xác nhận:
Thứ nhất, tiêu đề cột lực kéo đứt tối thiểu. Hình ảnh ghi hai cột “Fiber Core”, trong khi tên sản phẩm và phần khối lượng thể hiện hai cấu hình FC và IWRC. Không nên tự đổi tên cột thứ hai thành “Steel Core” nếu chưa có catalogue hoặc xác nhận bằng văn bản từ nhà sản xuất.
Thứ hai, giá trị tại đường kính 32 mm. Bảng ghi 535 kN và 578 kN. Hai giá trị này được giữ nguyên theo nguồn, nhưng cần xác minh với catalogue gốc để bảo đảm đúng cấp bền, cấu hình lõi và cách phân loại cột.
Không nên tự sửa số liệu hoặc suy luận giá trị thay thế chỉ dựa vào xu hướng tăng theo đường kính.
Lực kéo đứt tối thiểu là thông số liên quan đến khả năng chịu lực kéo đến khi đứt theo điều kiện kỹ thuật và phương pháp thử tương ứng.
Tải trọng làm việc an toàn (WLL) là giới hạn tải được xác định cho sản phẩm hoặc cấu hình làm việc cụ thể dựa trên yêu cầu thiết kế và các yếu tố an toàn liên quan.
Hai thông số này không đồng nghĩa với nhau. Không được lấy trực tiếp lực kéo đứt tối thiểu trong bảng làm tải trọng nâng cho phép. Đối với hệ thống nâng hạ, cần sử dụng dữ liệu thiết kế và hướng dẫn của nhà sản xuất thiết bị, đồng thời tuân thủ các quy định an toàn áp dụng.
Kết cấu 6×37 được nhận diện theo số lượng tao và sợi danh nghĩa trong tên sản phẩm. Đặc tính thực tế phụ thuộc vào cấu tạo chi tiết và quy trình sản xuất.
Khi lựa chọn cáp, cần đối chiếu đúng kết cấu với yêu cầu của máy, đặc biệt trong các ứng dụng có chuyển động uốn lặp lại hoặc cuốn nhiều lớp trên tang.
Sản phẩm được giới thiệu với hai cấu hình lõi FC và IWRC. Đây là yếu tố cần cân nhắc khi xác định loại cáp phù hợp với thiết bị.
Cáp lõi sợi và cáp lõi thép có thể có phản ứng khác nhau dưới tải và trong quá trình uốn. Việc chọn loại lõi cần dựa trên yêu cầu kỹ thuật đã được xác nhận, không nên mặc định một cấu hình phù hợp hơn cho tất cả các ứng dụng.
Lớp mạ kẽm giúp bảo vệ bề mặt thép trong những điều kiện phù hợp. Đây là đặc điểm cần xem xét khi cáp làm việc trong môi trường có độ ẩm hoặc nguy cơ ăn mòn.
Tuy nhiên, chưa có dữ liệu về độ dày lớp mạ, phương pháp mạ hoặc kết quả thử ăn mòn trong tài liệu đang có. Do đó, không nên đưa ra cam kết định lượng về tuổi thọ hoặc khả năng chống ăn mòn.
Bảng thông số cung cấp các đường kính từ 6 mm đến 32 mm theo những quy cách được liệt kê. Dữ liệu giúp người mua xác định lựa chọn ban đầu và chuẩn bị thông tin báo giá.
Đường kính phù hợp phải được lựa chọn theo thiết kế thiết bị, cấu trúc cáp, hệ thống puly và tang cuốn. Không nên thay đổi đường kính khi chưa xác nhận với đơn vị chịu trách nhiệm kỹ thuật.
Cáp thép mạ kẽm có thể được xem xét cho các ứng dụng công nghiệp phù hợp với kết cấu và đặc tính của sản phẩm. Phạm vi sử dụng chính xác của mã 6×37+FC / IWRC cần được xác nhận theo tài liệu nhà sản xuất.
Cáp thép là một thành phần quan trọng trong nhiều cơ cấu nâng hạ. Việc lựa chọn phải căn cứ vào thiết kế thiết bị, yêu cầu lực kéo, cấu hình luồn cáp, loại lõi và điều kiện làm việc.
Không sử dụng cáp cho thiết bị nâng hạ chỉ dựa trên đường kính hoặc lực kéo đứt tối thiểu. Cần xác minh quy cách và tài liệu kỹ thuật trước khi lắp đặt.
Trong hệ thống tời, cáp có thể phải cuốn và tháo nhiều lần. Đường kính tang, puly, rãnh dẫn cáp và cách bố trí cáp ảnh hưởng đến điều kiện làm việc.
Khi thay cáp, cần kiểm tra sự tương thích của cấu trúc và loại lõi với thiết kế ban đầu. Không tự thay đổi kiểu cáp chỉ vì cùng đường kính danh nghĩa.
Cáp thép có thể được sử dụng trong các cơ cấu máy cần truyền lực kéo hoặc chuyển động theo thiết kế. Cần xác định rõ chức năng của cáp và các yêu cầu kỹ thuật của hệ thống trước khi lựa chọn.
Cáp mạ kẽm có thể được cân nhắc trong các môi trường phù hợp với đặc tính lớp phủ. Đối với môi trường biển, hóa chất hoặc khu vực ăn mòn cao, cần xác minh yêu cầu bảo vệ bề mặt và chế độ bảo trì.
Không nên coi lớp mạ kẽm là bảo đảm chống ăn mòn trong mọi điều kiện.
Việc lựa chọn lõi sợi hay lõi thép nên dựa trên yêu cầu kỹ thuật của hệ thống.
Bước 1: Xác định thiết bị. Ghi rõ loại máy, model, chức năng cáp và điều kiện vận hành.
Bước 2: Kiểm tra yêu cầu của nhà sản xuất. Xác định cấu trúc cáp và loại lõi được chấp thuận cho thiết bị.
Bước 3: Xác nhận đường kính. Đối chiếu đường kính danh nghĩa với tài liệu thiết kế, không tự ý thay đổi.
Bước 4: Xác minh cấp bền và lực kéo đứt tối thiểu. Yêu cầu catalogue cho đúng đường kính và cấu hình lõi.
Bước 5: Kiểm tra môi trường làm việc. Đánh giá độ ẩm, nguy cơ ăn mòn, tần suất uốn và chế độ vận hành.
Bước 6: Kiểm tra phụ kiện. Xác nhận tính tương thích với tang cuốn, puly, đầu cuối và phương pháp lắp đặt.
Bước 7: Xác nhận tài liệu. Làm rõ tiêu chuẩn, chứng từ chất lượng và yêu cầu nghiệm thu nếu có.
Cáp cần được vận hành theo giới hạn thiết kế và hướng dẫn đã được phê duyệt. Không để cáp chạy lệch rãnh, cuốn sai quy cách hoặc tiếp xúc với các cạnh có thể gây hư hỏng.
Không tự ý nối cáp, sửa chữa hoặc thay đổi đầu cuối nếu chưa có phương án kỹ thuật được chấp thuận.
Các dấu hiệu cần theo dõi gồm:
Tiêu chí loại bỏ phải dựa trên tiêu chuẩn và hướng dẫn áp dụng. Không tự đặt ra giới hạn loại bỏ khi chưa có căn cứ kỹ thuật.
Bảng hình ảnh ghi EN 12385-4. Trước khi công bố rằng sản phẩm đáp ứng tiêu chuẩn này, cần xác minh phiên bản tiêu chuẩn, phạm vi áp dụng và tài liệu kỹ thuật của đúng mã cáp.
Các thông tin cần yêu cầu nhà cung cấp làm rõ gồm:
Việc mã EN 12385-4 xuất hiện trên hình ảnh không tự động chứng minh sản phẩm đã được chứng nhận. Chỉ nên sử dụng tuyên bố chứng nhận hoặc tuân thủ tiêu chuẩn khi có tài liệu xác nhận phù hợp.
Đây là dòng cáp thép có ký hiệu cấu trúc 6×37 và được giới thiệu với hai loại lõi: FC (Fiber Core) và IWRC (Independent Wire Rope Core). Cấu tạo chi tiết cần đối chiếu với catalogue chính thức.
FC là lõi sợi, còn IWRC là lõi cáp thép độc lập. Hai cấu hình có đặc tính khác nhau và cần được lựa chọn theo yêu cầu thiết kế của thiết bị.
Bảng nguồn liệt kê các quy cách từ 6 mm đến 32 mm. Không phải mọi đường kính nguyên milimét đều xuất hiện trong bảng. Quy cách cung cấp thực tế cần xác nhận với nhà cung cấp.
Hình ảnh nguồn ghi EN 12385-4, nhưng cần catalogue và hồ sơ phù hợp để xác nhận. Không nên coi dòng chữ trên hình là bằng chứng chứng nhận.
Không. Lớp mạ kẽm hỗ trợ bảo vệ bề mặt thép trong điều kiện phù hợp, nhưng hiệu quả phụ thuộc môi trường và chất lượng lớp phủ. Không có cơ sở để cam kết chống ăn mòn tuyệt đối.
Không. Đây là hai thông số khác nhau. Không dùng lực kéo đứt tối thiểu làm tải trọng nâng cho phép.
Không nên tự thay thế chỉ dựa trên đường kính. Cần xác nhận loại lõi được nhà sản xuất thiết bị chấp thuận và đối chiếu các thông số kỹ thuật liên quan.
TATEKSAFE hỗ trợ doanh nghiệp tìm kiếm và đối chiếu vật tư công nghiệp theo quy cách và nhu cầu sử dụng.
Khi yêu cầu báo giá cáp thép 6×37+FC / IWRC mạ kẽm Chung Woo & CS – Hàn Quốc, khách hàng nên cung cấp:
Đối với ứng dụng nâng hạ và các cơ cấu chịu lực quan trọng, cần xác nhận đúng quy cách và tính tương thích với thiết bị trước khi đặt hàng.
