Tìm hiểu cáp thép 6x19S+FC/IWRC Chung Woo & CS: cấu trúc Seale, lõi FC và IWRC, bảng thông số lực kéo đứt, ứng dụng nâng hạ và hướng dẫn lựa chọn cáp công nghiệp.
Cáp thép 6xS19+FC / IWRC Chung Woo & CS – Hàn Quốc là dòng cáp thép kết cấu 6 tao, mỗi tao được cấu tạo theo kiểu Seale với 19 sợi thép. Sản phẩm được thiết kế để cân bằng giữa khả năng chịu lực, độ linh hoạt và khả năng chống mài mòn trong quá trình vận hành.
Kết cấu 6x19S Seale sử dụng các sợi thép có đường kính được bố trí theo quy luật nhằm tạo nên bề mặt tao tương đối nhẵn, trong đó các sợi thép phía ngoài có kích thước lớn hơn một số sợi phía trong. Thiết kế này giúp cải thiện khả năng chống hao mòn bề mặt trong những điều kiện làm việc có ma sát, tiếp xúc với puly hoặc tang cuốn.
Điểm nổi bật của dòng cáp này là có thể lựa chọn hai loại lõi:
Mỗi loại lõi có đặc điểm cơ học và phạm vi ứng dụng khác nhau. Cáp lõi FC thường được cân nhắc khi cần độ mềm dẻo; cáp lõi IWRC phù hợp hơn với nhiều ứng dụng yêu cầu lõi chịu lực, độ ổn định kết cấu và khả năng hỗ trợ chịu tải cao.
Sản phẩm có thể được xem xét sử dụng trong các hệ thống nâng hạ công nghiệp, cần trục, tời kéo, thiết bị khai thác, dây treo và nhiều ứng dụng cơ khí khác, với điều kiện phải lựa chọn đúng đường kính, cấp bền, cấu trúc lõi và tiêu chuẩn của thiết bị.
Thông tin nhận diện sản phẩm
Lưu ý: xuất xứ thương hiệu không mặc nhiên xác nhận nơi sản xuất của từng lô hàng. Cần kiểm tra chứng từ xuất xứ và chứng nhận sản phẩm khi đặt hàng.
Để lựa chọn cáp thép đúng mục đích, người dùng cần hiểu ý nghĩa của ký hiệu 6x19S+FC/IWRC.
Ký hiệu 6x19S mô tả cấu trúc gồm 6 tao cáp, mỗi tao có cấu tạo danh nghĩa theo kiểu 19 sợi thép, bố trí theo dạng Seale.
Trong cấu trúc Seale, các sợi thép ngoài thường có đường kính lớn hơn các sợi nằm ở lớp trong tương ứng. Cách bố trí này tạo ra bề mặt tao có khả năng chống mài mòn tương đối tốt, đặc biệt trong những ứng dụng cáp thường xuyên tiếp xúc với puly, tang cuốn hoặc các bộ phận dẫn hướng.
Cấu trúc 6x19S được lựa chọn khi cần kết hợp khả năng chịu lực và khả năng chống mài mòn. Tuy nhiên, mức độ linh hoạt thực tế còn phụ thuộc vào đường kính cáp, cấp bền, chiều bện, điều kiện lắp đặt và đường kính puly sử dụng.
FC là viết tắt của Fiber Core, nghĩa là lõi sợi. Lõi được bố trí ở trung tâm nhằm hỗ trợ các tao thép bên ngoài duy trì hình dạng và khoảng cách tương đối trong quá trình sử dụng.
Tùy sản phẩm cụ thể, lõi sợi có thể được chế tạo từ sợi tự nhiên hoặc sợi tổng hợp. Vật liệu lõi ảnh hưởng đến độ mềm, khả năng biến dạng và đặc tính vận hành của cáp.
Các đặc điểm thường được quan tâm khi lựa chọn cáp lõi FC gồm:
FC có thể phù hợp với một số hệ thống tời kéo, dây treo hoặc thiết bị cần tính linh hoạt. Tuy nhiên, không nên mặc định cáp lõi FC phù hợp với mọi hệ thống nâng hạ. Cần đối chiếu tải trọng, chế độ làm việc và yêu cầu của nhà sản xuất thiết bị.
IWRC là viết tắt của Independent Wire Rope Core, tức lõi cáp thép độc lập. Thay vì sử dụng lõi sợi, cấu hình này sử dụng một kết cấu cáp thép riêng biệt ở trung tâm.
Lõi IWRC tạo thêm thành phần thép bên trong, giúp hỗ trợ khả năng chịu lực và duy trì hình dạng kết cấu khi cáp làm việc dưới tải. Trong nhiều cấu hình tương đương, cáp IWRC có khối lượng trên mét lớn hơn cáp FC và có lực kéo đứt tối thiểu cao hơn.
Những lợi ích thường được cân nhắc gồm:
IWRC không đồng nghĩa với khả năng chống xoay. Khả năng chống xoay phải được xác định theo cấu trúc cáp chuyên dụng và thông số nhà sản xuất. Cáp 6x19S thông thường không nên tự động thay thế cho cáp chống xoay trong cần trục hoặc hệ thống nâng hạ có yêu cầu đặc biệt.
Cáp thép 6x19S được thiết kế để đáp ứng các yêu cầu chịu kéo trong nhiều ứng dụng công nghiệp. Lực kéo đứt tối thiểu thay đổi theo đường kính danh nghĩa, cấp bền và loại lõi.
Với cùng đường kính và cấp bền danh nghĩa, cấu hình IWRC thường có lực kéo đứt tối thiểu cao hơn cấu hình FC trong bảng dữ liệu tham khảo. Đây là một yếu tố quan trọng khi lựa chọn cáp cho thiết bị nâng hạ, tời kéo hoặc hệ thống chịu tải.
Tuy nhiên, lực kéo đứt không phải tải trọng làm việc an toàn. Tải trọng làm việc phải được xác định theo thiết kế hệ thống, hệ số an toàn áp dụng, hiệu suất đầu cuối, tình trạng cáp và quy định liên quan.
Đặc điểm của cấu trúc Seale là các sợi ngoài tương đối lớn, giúp tăng khả năng chống hao mòn bề mặt trong những điều kiện làm việc phù hợp.
Ưu điểm này đáng quan tâm khi cáp thường xuyên tiếp xúc với puly, tang cuốn hoặc thiết bị dẫn hướng. Tuy vậy, tuổi thọ thực tế vẫn phụ thuộc vào tải trọng, độ lệch hướng, đường kính puly, điều kiện bôi trơn, mức độ ăn mòn và chất lượng bảo dưỡng.
Cáp 6x19S được sử dụng trong nhiều ứng dụng cần sự kết hợp giữa khả năng chịu lực và khả năng uốn. Độ linh hoạt không chỉ phụ thuộc vào tên cấu trúc mà còn liên quan đến đường kính cáp, đường kính sợi, lõi và cách bện.
Do đó, khi thay cáp cho máy móc đang vận hành, cần đối chiếu đúng thông số cáp được nhà sản xuất thiết bị quy định thay vì chỉ so sánh đường kính ngoài.
Việc lựa chọn FC hoặc IWRC cho phép người dùng cân nhắc giữa độ mềm dẻo, khối lượng và khả năng chịu lực của kết cấu.
Không có một loại lõi phù hợp cho tất cả ứng dụng. Quyết định cuối cùng cần căn cứ vào hồ sơ kỹ thuật của cáp và thiết bị.
Bảng thông số được cung cấp thể hiện dải đường kính từ 6 mm đến 50 mm, với hai cấp bền tham khảo là 1770 MPa và 1960 MPa. Dải lựa chọn này giúp người mua đối chiếu sơ bộ với nhu cầu của nhiều hệ thống cơ khí.
Tình trạng sẵn hàng, dung sai đường kính, chiều dài cuộn, lớp phủ bề mặt và chứng chỉ thực tế cần được xác nhận theo mã hàng cụ thể.

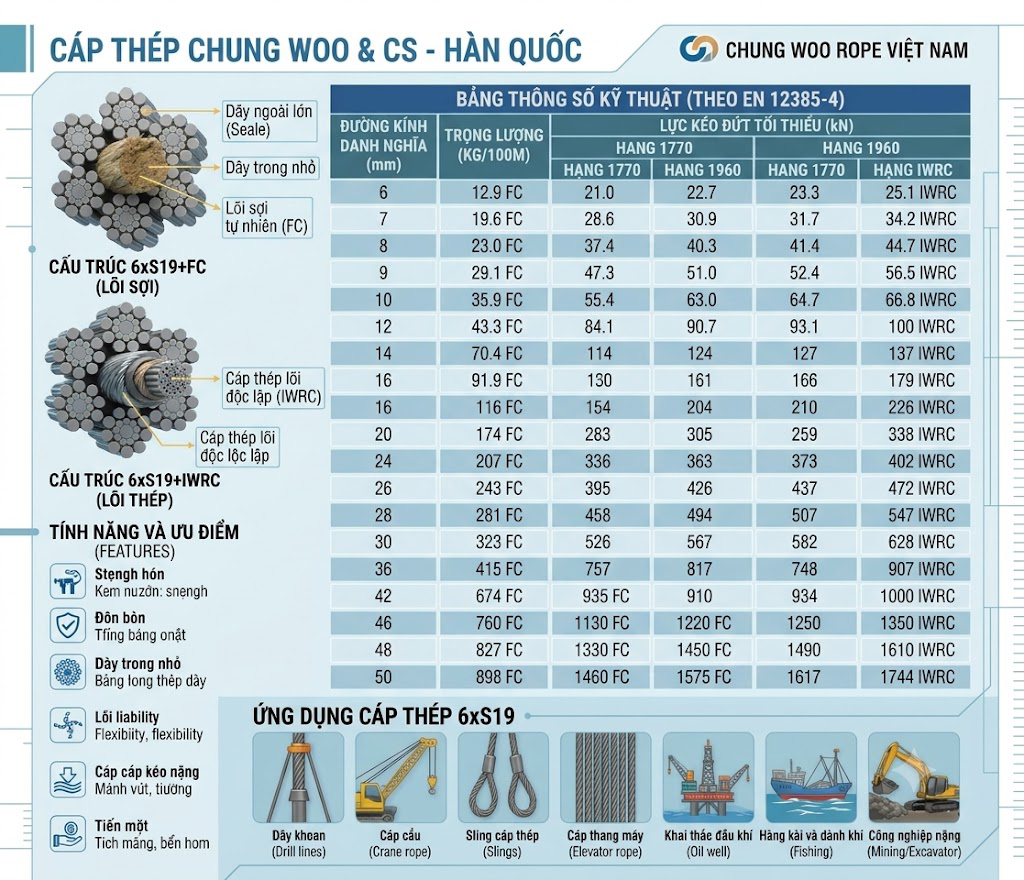

Bảng dưới đây tổng hợp các số liệu được cung cấp cho cấu trúc 6x19S theo EN 12385-4. Các giá trị lực kéo đứt được thể hiện bằng kN; khối lượng tính theo kg/100 m.
| Đường kính (mm) | FC (kg/100 m) | IWRC (kg/100 m) | FC 1770 (kN) | IWRC 1770 (kN) | FC 1960 (kN) | IWRC 1960 (kN) |
|---|---|---|---|---|---|---|
| 6 | 12,9 | 14,4 | 21,0 | 22,7 | 23,3 | 25,1 |
| 7 | 17,6 | 19,6 | 28,6 | 30,9 | 31,7 | 34,2 |
| 8 | 23,0 | 25,6 | 37,4 | 40,3 | 41,4 | 44,7 |
| 9 | 29,1 | 32,4 | 47,3 | 51,0 | 52,4 | 56,5 |
| 10 | 35,9 | 40,0 | 58,4 | 63,0 | 64,7 | 69,8 |
| 12 | 43,3* | 57,6 | 84,1 | 90,7 | 93,1 | 100 |
| 14 | 70,4 | 78,4 | 114 | 124 | 127 | 137 |
| 16 | 91,9 | 102 | 150 | 161 | 166 | 179 |
| 18 | 116 | 130 | 189 | 204 | 210 | 226 |
| 20 | 144 | 160 | 234 | 252 | 259 | 279 |
| 22 | 174 | 194 | 283 | 305 | 313 | 338 |
| 24 | 207 | 230 | 336 | 363 | 373 | 402 |
| 26 | 243 | 270 | 395 | 426 | 437 | 472 |
| 28 | 281 | 314 | 458 | 494 | 507 | 547 |
| 30 | 323 | 360 | 526 | 567 | 582 | 628 |
| 32 | 368 | 410 | 598 | 645 | 662 | 715 |
| 34 | 415 | 462 | 675 | 728 | 748 | 807 |
| 36 | 465 | 518 | 757 | 817 | 838 | 904 |
| 38 | 518 | 578 | 843 | 910 | 934 | 1.008 |
| 40 | 574 | 640 | 935 | 1.010 | 1.040 | 1.120 |
| 42 | 633 | 706 | 1.030 | 1.112 | 1.141 | 1.231 |
| 44 | 695 | 774 | 1.130 | 1.220 | 1.250 | 1.350 |
| 46 | 760 | 846 | 1.236 | 1.333 | 1.369 | 1.477 |
| 48 | 827 | 922 | 1.350 | 1.450 | 1.490 | 1.610 |
| 50 | 898 | 1.000 | 1.460 | 1.575 | 1.617 | 1.744 |
Lưu ý quan trọng: giá trị khối lượng FC tại đường kính 12 mm là 43,3 kg/100 m theo dữ liệu đầu vào. Giá trị này có dấu hiệu không đồng nhất với xu hướng khối lượng của các đường kính liền kề và cần được xác minh với catalogue gốc trước khi công bố chính thức. Toàn bộ bảng cũng cần được đối chiếu với tài liệu kỹ thuật đúng mã hàng và phiên bản tiêu chuẩn tương ứng.
Ví dụ, theo số liệu tham khảo, cáp đường kính 20 mm, lõi IWRC, cấp bền 1770 MPa có lực kéo đứt tối thiểu được nêu là 252 kN. Nếu sử dụng cấp bền 1960 MPa, giá trị tương ứng là 279 kN.
Đây là các giá trị lực kéo đứt tối thiểu tham khảo, không phải tải trọng cho phép nâng trực tiếp 25,2 tấn hoặc 27,9 tấn. Khi thiết kế nâng hạ, phải xác định tải trọng làm việc an toàn dựa trên tiêu chuẩn áp dụng và toàn bộ hệ thống cáp, đầu cuối, puly, tang cuốn, phụ kiện cùng hệ số an toàn bắt buộc.
Cáp thép 6x19S+FC/IWRC có thể được xem xét trong nhiều lĩnh vực công nghiệp. Việc lựa chọn cần dựa trên thông số thực tế của cáp và yêu cầu của từng thiết bị.
Cáp thép có thể được sử dụng trong một số hệ thống cần trục, cơ cấu tời và thiết bị nâng khi cấu trúc cáp đáp ứng đúng yêu cầu của nhà sản xuất.
Các yếu tố cần kiểm tra gồm đường kính, cấp bền, chiều bện, loại lõi, đường kính puly, đường kính tang cuốn và chế độ làm việc. Với cần trục yêu cầu cáp chống xoay, phải chọn đúng dòng cáp chống xoay đã được phê duyệt.
Trong các hệ thống tời kéo công nghiệp, cáp thép chịu tác động của lực kéo, ma sát và chu kỳ cuốn – nhả. Cấu trúc Seale có thể là một lựa chọn khi cần cân bằng giữa chịu lực và chống mài mòn.
Cáp cần được lắp đúng hướng dẫn, tránh chồng lớp không kiểm soát, xoắn cáp và làm việc với tải trọng vượt giới hạn.
Một số ứng dụng trong xây dựng và cơ khí có thể sử dụng cáp thép làm dây kéo, dây treo hoặc bộ phận truyền lực. Tuy nhiên, cáp sử dụng cho mỗi chức năng phải đáp ứng đúng yêu cầu kỹ thuật riêng.
Không nên mặc định mọi loại cáp 6x19S đều thích hợp cho dây neo kết cấu, dây giằng chịu lực lâu dài hoặc hệ thống an toàn sinh mạng.
Môi trường khai thác thường có bụi, va đập, tải trọng biến đổi và điều kiện bảo dưỡng khó khăn. Đặc tính chống mài mòn của cấu trúc Seale là một yếu tố đáng cân nhắc.
Tuy nhiên, các ứng dụng như cáp tời khai thác, cáp kéo máy đào hoặc cáp gầu ngoạm cần được kiểm tra riêng về cấp bền, khả năng chịu mỏi, tải trọng động và tính tương thích với máy móc.
Trong các hệ thống dầu khí và hàng hải, cáp có thể chịu ảnh hưởng của độ ẩm, môi trường ăn mòn, tải trọng biến đổi và điều kiện vận hành khắc nghiệt.
Cần xác định rõ cáp là loại không mạ, mạ kẽm hay có xử lý bề mặt khác. Không nên mặc định cáp trong bảng dữ liệu là cáp mạ kẽm hoặc có khả năng chống ăn mòn chuyên dụng khi chưa có xác nhận của nhà sản xuất.
Cáp 6x19S có thể là vật liệu đầu vào cho một số bộ sling hoặc dây treo nếu đáp ứng thiết kế tương ứng. Bộ sling hoàn chỉnh cần có đầu nối, phương pháp ép hoặc tạo mắt, hệ số suy giảm tải và nhãn tải trọng phù hợp.
Không được sử dụng lực kéo đứt của cáp trần làm tải trọng làm việc cho phép của bộ sling hoàn chỉnh.
Tùy theo cấu hình và chứng nhận sản phẩm, cáp có thể được cân nhắc cho các hệ thống kéo, cơ cấu nâng phụ trợ, dây vận hành thiết bị hoặc một số ứng dụng đánh bắt thủy sản. Với mỗi ứng dụng, cần xác nhận khả năng tương thích với tải trọng, môi trường và tiêu chuẩn vận hành.
| Tiêu chí | Cáp lõi FC | Cáp lõi IWRC |
|---|---|---|
| Vật liệu lõi | Sợi tự nhiên hoặc tổng hợp tùy cấu hình | Cáp thép độc lập |
| Khối lượng | Thường thấp hơn | Thường cao hơn |
| Khả năng hỗ trợ chịu lực | Phụ thuộc cấu hình; thường thấp hơn IWRC tương ứng | Thường cao hơn FC tương ứng |
| Đặc tính linh hoạt | Có thể có lợi thế trong một số ứng dụng | Phụ thuộc cấu trúc và đường kính cáp |
| Duy trì kết cấu dưới tải | Theo thiết kế lõi sợi | Lõi thép hỗ trợ duy trì kết cấu |
| Ứng dụng | Các cơ cấu cần đặc tính phù hợp của lõi sợi | Nhiều ứng dụng cần lõi chịu lực và độ ổn định cao hơn |
Bảng trên là so sánh tổng quát. Đặc tính thực tế phải được xác nhận từ dữ liệu của đúng nhà sản xuất, không nên chỉ dựa vào tên loại lõi.
Để lựa chọn cáp thép 6x19S phù hợp cho dự án hoặc thiết bị, nên thực hiện các bước sau.
Bước 1: Xác định đường kính danh nghĩa. Đối chiếu đường kính được quy định trong tài liệu thiết bị, bao gồm dung sai và yêu cầu tương thích với puly, tang cuốn.
Bước 2: Xác định cấp bền. Lựa chọn cấp bền theo thiết kế và tiêu chuẩn áp dụng. Không tự động chọn cấp bền cao hơn nếu chưa đánh giá ảnh hưởng đến độ bền mỏi, khả năng uốn và các bộ phận tiếp xúc.
Bước 3: Chọn loại lõi. Xác định FC hoặc IWRC theo yêu cầu tải trọng, độ linh hoạt và hướng dẫn của nhà sản xuất thiết bị.
Bước 4: Xác minh chiều bện và cấu trúc. Cần kiểm tra đầy đủ cấu trúc 6x19S, chiều bện, loại bện và yêu cầu chống xoay nếu có.
Bước 5: Xác định điều kiện môi trường. Xem xét độ ẩm, hóa chất, nhiệt độ, bụi, nước biển và nguy cơ ăn mòn để chọn loại cáp có xử lý bề mặt phù hợp.
Bước 6: Kiểm tra hồ sơ chất lượng. Yêu cầu tài liệu kỹ thuật, chứng chỉ thử nghiệm và thông tin truy xuất lô hàng theo yêu cầu của dự án.
Bước 7: Kiểm tra hệ thống lắp đặt. Đảm bảo đường kính puly, tang cuốn, phương pháp đầu cuối và điều kiện vận hành phù hợp với loại cáp đã chọn.
Cáp thép là bộ phận chịu lực quan trọng. Việc kiểm tra và bảo dưỡng định kỳ giúp phát hiện sớm những dấu hiệu xuống cấp có thể ảnh hưởng đến an toàn vận hành.
Đối với hệ thống nâng người, nâng tải nguy hiểm hoặc thiết bị có yêu cầu an toàn đặc biệt, cần tuân thủ đầy đủ quy định pháp luật, tiêu chuẩn kỹ thuật và hướng dẫn của nhà sản xuất thiết bị.
Cáp thép có nhiều biến thể với tên gọi gần giống nhau nhưng có thể khác nhau về cấu trúc, loại lõi, cấp bền, lớp phủ và tiêu chuẩn. Vì vậy, lựa chọn nhà cung cấp có khả năng cung cấp thông tin kỹ thuật rõ ràng là yếu tố quan trọng đối với hoạt động mua hàng công nghiệp.
Khi tìm mua cáp thép 6x19S Chung Woo & CS, doanh nghiệp nên yêu cầu xác nhận:
Những thông tin này giúp giảm nguy cơ chọn sai cáp, hạn chế phát sinh trong lắp đặt và nâng cao khả năng kiểm soát chất lượng của dự án.
Đây là ký hiệu của cáp gồm 6 tao, mỗi tao có cấu trúc danh nghĩa 19 sợi theo kiểu Seale. Cấu trúc này được lựa chọn trong nhiều ứng dụng cần khả năng chịu lực và chống mài mòn.
FC sử dụng lõi sợi, còn IWRC sử dụng lõi cáp thép độc lập. IWRC thường hỗ trợ chịu lực tốt hơn trong cấu hình tương đương, trong khi FC có thể có lợi thế về đặc tính linh hoạt trong một số ứng dụng.
Có thể phù hợp với một số hệ thống cần trục nếu đáp ứng đúng cấu trúc, cấp bền, loại lõi và yêu cầu của nhà sản xuất thiết bị. Không được thay thế trực tiếp cáp chuyên dụng hoặc cáp chống xoay khi chưa có xác nhận kỹ thuật.
Không. Lực kéo đứt tối thiểu là thông số sức bền của cáp theo điều kiện thử nghiệm quy định. Tải trọng làm việc cho phép phải được xác định theo thiết kế và hệ số an toàn của hệ thống.
Điều này phụ thuộc vào lớp phủ, vật liệu, điều kiện môi trường và biện pháp bảo dưỡng. Cần xác minh cáp có được mạ kẽm hoặc xử lý chống ăn mòn hay không trước khi lựa chọn cho môi trường ngoài trời hoặc hàng hải.
Bảng dữ liệu tham khảo được cung cấp có các đường kính từ 6 mm đến 50 mm. Đường kính thực tế có thể sẵn có tùy dòng sản phẩm, cấp bền và cấu hình lõi.
Cáp thép 6xS19+FC / IWRC – Chung Woo & CS – Hàn Quốc là dòng cáp có cấu trúc Seale 6 tao, được cân nhắc cho các ứng dụng công nghiệp cần sự kết hợp giữa khả năng chịu lực, độ linh hoạt và chống mài mòn. Tùy chọn lõi FC và IWRC giúp người sử dụng lựa chọn cấu hình phù hợp với đặc tính vận hành của hệ thống.
Để đảm bảo hiệu quả sử dụng, cần lựa chọn đúng đường kính, cấp bền, loại lõi, chiều bện và điều kiện môi trường; đồng thời xác minh các thông số theo catalogue gốc và chứng từ của lô hàng thực tế.
Khi yêu cầu báo giá, doanh nghiệp nên cung cấp đường kính cáp, loại lõi FC/IWRC, cấp bền, chiều dài cần mua, ứng dụng và tiêu chuẩn thiết bị. Đây là cơ sở để đối chiếu đúng cấu hình, tránh nhầm lẫn giữa các dòng cáp có ký hiệu tương tự.
Tên sản phẩm: Cáp thép 6xS19+FC / IWRC.
Thương hiệu: Chung Woo & CS.
Xuất xứ thương hiệu: Hàn Quốc.
Kết cấu: 6 tao, mỗi tao theo cấu trúc Seale 19 sợi.
Tùy chọn lõi: FC hoặc IWRC.
Cấp bền tham khảo trong bảng dữ liệu: 1770 MPa và 1960 MPa.
Dải đường kính tham khảo: 6–50 mm.
Tiêu chuẩn được nêu trong tài liệu: EN 12385-4.
