SEW 275HP High Voltage Proximity Detector là thiết bị phát hiện điện áp cao theo nguyên lý cảm biến trường điện không tiếp xúc, được thiết kế để nhận biết sự hiện diện của điện áp AC trên hoặc xung quanh các dây dẫn, thiết bị điện đang mang điện.
Khác với phương pháp kiểm tra yêu cầu tiếp xúc trực tiếp với dây dẫn, SEW 275HP sử dụng cảm biến thu tín hiệu bên trong, cho phép phát hiện trường điện bức xạ từ dây dẫn mang điện mà không cần chạm trực tiếp vào phần dẫn điện.
Thiết bị có 8 mức cài đặt điện áp, bao phủ dải từ 240 VAC đến 275 kVAC, phù hợp cho nhiều tình huống kiểm tra điện áp từ mạch điện áp thấp đến hệ thống điện cao áp.

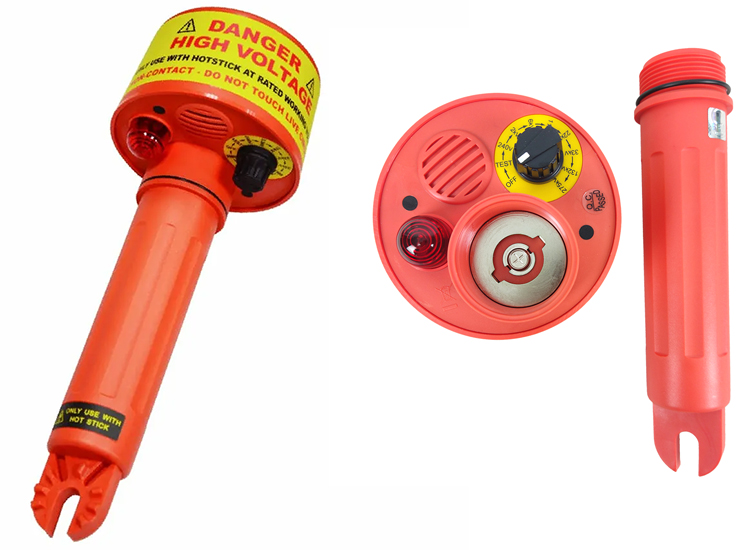

SEW 275HP được cấu tạo với ba thành phần chính:
Thiết bị có cấp bảo vệ IP65, vỏ nylon chịu va đập, trọng lượng khoảng 600 g bao gồm pin, có thể sử dụng trong nhà hoặc ngoài trời và tương thích với phần lớn sào cách điện.
Lưu ý quan trọng: SEW 275HP là thiết bị phát hiện sự hiện diện của trường điện/điện áp AC theo phương pháp tiếp cận, không phải thiết bị đo điện áp tiếp xúc dùng để hiển thị chính xác giá trị điện áp của nguồn.
SEW 275HP hoạt động dựa trên việc phát hiện trường điện bức xạ xung quanh dây dẫn đang mang điện.
Khi một dây dẫn có điện áp AC, xung quanh dây dẫn tồn tại trường điện. Cường độ trường điện có xu hướng tăng khi điện áp tăng và giảm nhanh khi khoảng cách tới nguồn điện tăng lên hoặc khi trường điện bị che chắn bởi vật liệu nối đất.
Cảm biến thu tín hiệu bên trong SEW 275HP tiếp nhận trường điện này và đưa tín hiệu tới hệ thống cảnh báo của thiết bị.
Khi phát hiện điều kiện phù hợp với mức cài đặt, thiết bị cung cấp:
Nhờ đó, người vận hành có thể nhận biết khả năng tồn tại của nguồn điện mà không cần đưa đầu dò tiếp xúc trực tiếp với dây dẫn.
Trong quá trình kiểm tra hệ thống điện, việc đưa dụng cụ hoặc cơ thể người tới gần dây dẫn có điện có thể tạo ra rủi ro. Phương pháp cảm biến theo khoảng cách cho phép thực hiện bước kiểm tra sơ bộ sự hiện diện của điện trường trước khi tiến hành các thao tác tiếp theo theo quy trình an toàn điện.
Tuy nhiên, cần phân biệt:
Khoảng cách phát hiện không phải là khoảng cách an toàn.
Khoảng cách mà SEW 275HP có thể phát hiện tín hiệu phụ thuộc vào điện áp, khoảng cách, cấu hình dây dẫn, việc che chắn, nối đất và môi trường xung quanh. Vì vậy, không nên lấy một khoảng cách phát hiện cụ thể làm khoảng cách tiếp cận an toàn đối với hệ thống điện cao áp.
Một trong những đặc điểm quan trọng của SEW 275HP là hệ thống 8 mức cài đặt điện áp.
Các mức được cung cấp gồm:
| Mức | Điện áp danh định |
|---|---|
| 1 | 240 V |
| 2 | 2 kV |
| 3 | 6 kV |
| 4 | 11 kV |
| 5 | 22 kV |
| 6 | 33 kV |
| 7 | 132 kV |
| 8 | 275 kV |
Dải cài đặt rộng cho phép thiết bị được sử dụng trong nhiều môi trường điện khác nhau, từ kiểm tra điện áp AC thấp đến các ứng dụng trên hệ thống điện cao áp.
Việc lựa chọn đúng mức cài đặt rất quan trọng. Người vận hành cần lựa chọn chế độ phù hợp với hệ thống đang kiểm tra và tuân thủ giới hạn sử dụng được quy định trong tài liệu kỹ thuật của thiết bị.
Không nên hiểu rằng thiết bị có thể đo trực tiếp mọi giá trị điện áp nằm giữa các mức trên. Đây là các mức thiết lập phát hiện, không phải thang đo điện áp liên tục như đồng hồ vạn năng hoặc thiết bị đo điện áp chuyên dụng.
SEW 275HP được thiết kế cho phương pháp proximity detection – phát hiện bằng cách tiếp cận.
Thiết bị không yêu cầu người vận hành tiếp xúc vật lý với dây dẫn điện để thực hiện bước phát hiện trường điện.
Điều này đặc biệt hữu ích khi cần:
SEW 275HP cũng có thể được kết hợp với sào cách điện, cho phép đưa cảm biến tới vị trí kiểm tra mà không nhất thiết phải tiếp cận trực tiếp bằng tay.
Theo thông số nguồn, với một dây dẫn mang điện 250 VAC, khoảng cách phát hiện có thể vào khoảng 10 cm trong điều kiện tương ứng.
Trong trường hợp dây trung tính và dây nối đất được bó chung, chẳng hạn cấu hình tương tự một dây cáp mềm, khoảng cách phát hiện có thể giảm xuống khoảng 5 cm.
Các giá trị này cần được hiểu là ví dụ điều kiện phát hiện, không phải khoảng cách cố định áp dụng cho mọi hệ thống điện.
Khả năng phát hiện của SEW 275HP có thể chịu ảnh hưởng bởi:
Đặc biệt, che chắn nối đất có thể làm suy giảm trường điện mà cảm biến nhận được. Do đó, việc thiết bị không phát tín hiệu không nên được xem là bằng chứng duy nhất để kết luận rằng hệ thống đã hoàn toàn mất điện.
Ứng dụng cơ bản của SEW 275HP là phát hiện sự hiện diện của điện áp AC mà không cần tiếp xúc trực tiếp với dây dẫn.
Thiết bị có thể được sử dụng như một bước kiểm tra bổ sung trước khi tiến hành công việc trên hệ thống điện.
SEW 275HP có thể hỗ trợ kỹ thuật viên kiểm tra sự hiện diện của trường điện xung quanh dây dẫn và cáp.
Tuy nhiên, cần phân biệt phát hiện trường điện với định vị chính xác điểm sự cố của cáp.
SEW 275HP không nên được mô tả như thiết bị xác định chính xác vị trí đứt cáp, chạm chập hoặc điểm lỗi. Việc tìm kiếm và định vị sự cố cáp cần sử dụng thiết bị chuyên dụng phù hợp.
Với các mức cài đặt lên tới 275 kV, SEW 275HP có thể được sử dụng trong các tình huống kiểm tra sự hiện diện của trường điện trên dây dẫn và thiết bị thuộc hệ thống điện cao áp, trong phạm vi điều kiện sử dụng được nhà sản xuất quy định.
Đây là ứng dụng phù hợp với môi trường:
Đối với hệ thống cao áp, thiết bị phải được sử dụng cùng quy trình an toàn điện, khoảng cách tiếp cận và phương tiện bảo vệ phù hợp.
Thiết bị cũng được đề cập cho mục đích kiểm tra sự hiện diện của bức xạ tần số cao.
Đây là một ứng dụng phát hiện trường điện, không đồng nghĩa với việc SEW 275HP là máy phân tích phổ hoặc thiết bị đo định lượng bức xạ điện từ.
SEW 275HP có thể hỗ trợ nhận biết trường điện trong khu vực thiết bị đã được nối đất hoặc có cấu trúc nối đất.
Tuy nhiên, kết quả phát hiện của cảm biến không nên được sử dụng như phép xác nhận duy nhất về tình trạng nối đất của hệ thống.
Kiểm tra liên tục dây dẫn bảo vệ, điện trở nối đất và tính toàn vẹn của hệ thống tiếp địa cần được thực hiện bằng phương pháp và thiết bị đo chuyên dụng.
Trong hệ thống điện, điện áp có thể xuất hiện do hiện tượng cảm ứng hoặc điện tích còn tồn tại.
SEW 275HP có thể hỗ trợ nhận biết sự hiện diện của trường điện trong những tình huống như vậy.
Đây là một ứng dụng có giá trị trong bước kiểm tra sơ bộ, đặc biệt khi làm việc gần nhiều mạch điện hoặc dây dẫn có khả năng tạo ra điện trường lân cận.
SEW 275HP sử dụng hai phương thức cảnh báo:
Đèn LED sáng giúp người vận hành nhận biết trạng thái cảnh báo bằng mắt.
Trong môi trường công nghiệp, việc có tín hiệu trực quan giúp giảm phụ thuộc vào một phương thức cảnh báo duy nhất.
Thiết bị đồng thời cung cấp tín hiệu âm thanh khi điều kiện phát hiện phù hợp.
Sự kết hợp giữa LED + âm thanh giúp người sử dụng nhận biết tín hiệu ngay cả khi không liên tục quan sát trực tiếp thiết bị.
SEW 275HP được trang bị chức năng tự kiểm tra – Self-Test.
Trước khi sử dụng, người vận hành nên kiểm tra tình trạng hoạt động của thiết bị theo hướng dẫn của nhà sản xuất.
Chức năng tự kiểm tra có ý nghĩa đặc biệt quan trọng đối với thiết bị an toàn điện, bởi thiết bị chỉ có giá trị hỗ trợ bảo vệ khi hệ thống cảm biến và cảnh báo đang hoạt động đúng.
Việc tự kiểm tra không thay thế cho kiểm tra định kỳ, bảo dưỡng hoặc kiểm định theo yêu cầu của đơn vị sử dụng và quy trình an toàn.
SEW 275HP có cấp bảo vệ IP65.
Với cấp bảo vệ này, vỏ thiết bị được thiết kế để chống bụi và chống tia nước theo điều kiện thử nghiệm tương ứng của cấp IP.
Điều này giúp thiết bị phù hợp hơn với môi trường làm việc công nghiệp trong nhà và ngoài trời.
Tuy nhiên:
IP65 không có nghĩa là thiết bị có thể ngâm trong nước.
Khi sử dụng ngoài trời, người vận hành vẫn cần tuân thủ giới hạn môi trường, nhiệt độ và hướng dẫn sử dụng của nhà sản xuất.
Thiết bị sử dụng vỏ nylon chịu va đập cao, giúp cân bằng giữa độ bền cơ học và trọng lượng.
Với kích thước:
SEW 275HP có thiết kế tương đối gọn và nhẹ cho một thiết bị phát hiện điện áp cao dạng cầm tay.
Vỏ thiết bị cũng giúp bảo vệ các bộ phận cảm biến và mạch điện bên trong trong quá trình sử dụng thông thường.

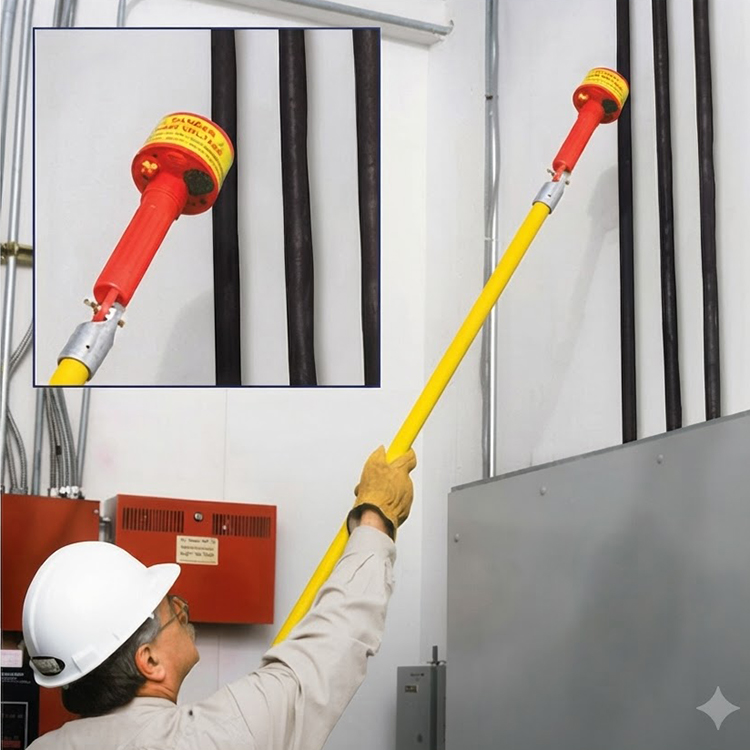

SEW 275HP có khả năng tương thích với phần lớn các loại sào cách điện.
Việc kết hợp detector với sào cách điện có thể giúp người vận hành thực hiện kiểm tra ở vị trí cách xa cơ thể hơn.
Trong công việc điện cao áp, việc sử dụng sào cách điện phải phù hợp với cấp điện áp, chiều dài cách điện, tình trạng thiết bị và quy trình thao tác của đơn vị.
Không nên xem khả năng gắn với sào cách điện là cho phép người sử dụng tiếp cận tùy ý với nguồn cao áp.

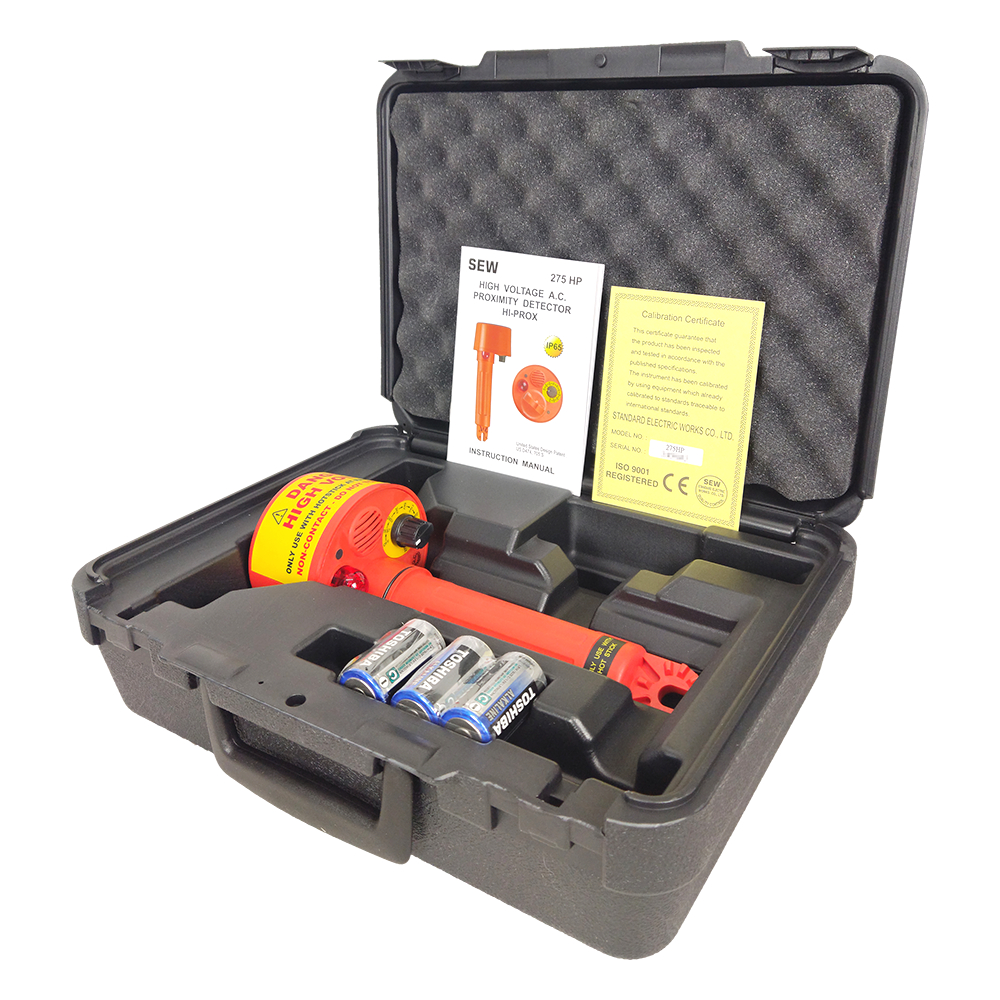

SEW 275HP sử dụng:
3 pin alkaline loại C, điện áp 1,5 V/pin.
Thiết kế khoang pin cho phép tiếp cận pin tương đối dễ dàng, thuận tiện cho công tác thay thế trong quá trình sử dụng.
Trước khi làm việc, cần kiểm tra tình trạng pin và thực hiện chức năng kiểm tra thiết bị theo hướng dẫn.
Pin yếu có thể ảnh hưởng đến khả năng vận hành và hệ thống cảnh báo, do đó không nên bỏ qua dấu hiệu bất thường về nguồn cấp.
SEW 275HP được thiết kế cho dải tần:
40–70 Hz.
Đây là thông số quan trọng khi đánh giá khả năng áp dụng thiết bị trong hệ thống điện AC.
Không nên suy rộng thông số này thành khả năng phát hiện mọi loại tín hiệu điện hoặc mọi tần số điện từ. Các ứng dụng ngoài phạm vi thiết kế cần được đánh giá theo tài liệu kỹ thuật của nhà sản xuất.
Thông số môi trường của SEW 275HP gồm:
| Điều kiện | Thông số |
|---|---|
| Nhiệt độ hoạt động | -10°C đến 50°C |
| Nhiệt độ bảo quản | -20°C đến 60°C |
| Độ ẩm | 85% RH tại 40°C |
| Cấp bảo vệ | IP65 |
Các giới hạn trên cần được tuân thủ khi vận hành và bảo quản thiết bị.
Trong môi trường có nhiệt độ, độ ẩm hoặc điều kiện ngoài phạm vi quy định, khả năng hoạt động của thiết bị có thể bị ảnh hưởng.
SEW 275HP được cung cấp với các tiêu chuẩn tương thích/đáp ứng theo thông tin kỹ thuật nguồn:
Các tiêu chuẩn này liên quan đến khả năng tương thích điện từ và các phép thử môi trường điện từ tương ứng.
Khi đưa thiết bị vào một quy trình an toàn điện cụ thể, người sử dụng vẫn cần đối chiếu yêu cầu tiêu chuẩn nội bộ, quy định ngành điện và yêu cầu an toàn của công việc.
| Thông số | Giá trị |
|---|---|
| Model | SEW 275HP |
| Loại thiết bị | Thiết bị phát hiện điện áp cao bằng cảm biến tiếp cận |
| Phương pháp phát hiện | Không tiếp xúc |
| Nguyên lý | Phát hiện trường điện bức xạ |
| Số mức cài đặt | 8 mức |
| Dải cài đặt | 240 V – 275 kV |
| Các mức | 240 V / 2 kV / 6 kV / 11 kV / 22 kV / 33 kV / 132 kV / 275 kV |
| Dải tần | 40–70 Hz |
| Chỉ báo | LED |
| Cảnh báo | Âm thanh |
| Tự kiểm tra | Có |
| Cấp bảo vệ | IP65 |
| Vật liệu vỏ | Nylon chịu va đập cao |
| Tương thích sào cách điện | Có, với phần lớn loại sào |
| Nhiệt độ hoạt động | -10°C đến 50°C |
| Nhiệt độ bảo quản | -20°C đến 60°C |
| Độ ẩm | 85% RH tại 40°C |
| Chiều cao vỏ | 265 mm |
| Chiều rộng vỏ | 117 mm |
| Khối lượng | Khoảng 600 g, gồm pin |
| Pin | 3 × 1,5 V loại C |
| Loại pin | Alkaline |
| Tiêu chuẩn | EN 61326-1, CISPR 11, EN 61000-4-2, EN 61000-4-3, EN 61000-4-8 |
Khi lựa chọn thiết bị phát hiện điện áp không tiếp xúc, cần xem xét ít nhất bốn yếu tố:
SEW 275HP cung cấp 8 mức cài đặt từ 240 V đến 275 kV. Người sử dụng cần xác định cấp điện áp của hệ thống trước khi lựa chọn mức cài đặt.
Khoảng cách phát hiện không chỉ phụ thuộc vào điện áp. Cách bố trí dây pha, trung tính, dây tiếp địa và lớp che chắn cũng ảnh hưởng đến trường điện mà cảm biến nhận được.
Khả năng phát hiện giảm nhanh theo khoảng cách. Vì vậy, không nên lấy một giá trị khoảng cách được nêu trong ví dụ thử nghiệm để áp dụng chung cho mọi hệ thống.
Detector là một thiết bị hỗ trợ phát hiện, không thay thế toàn bộ quy trình an toàn điện.
Khi công việc yêu cầu xác nhận mất điện, cô lập nguồn, khóa và treo thẻ, tiếp địa hoặc kiểm tra bằng thiết bị đo chuyên dụng, các bước đó vẫn phải được thực hiện theo quy trình áp dụng.
SEW 275HP không được thiết kế để hiển thị giá trị điện áp chính xác của nguồn. Các mức 240 V, 2 kV, 6 kV... là mức cài đặt phát hiện.
Trường điện có thể bị suy giảm bởi khoảng cách, cấu hình dây dẫn hoặc che chắn nối đất. Do đó, kết quả không phát hiện cần được đánh giá trong toàn bộ quy trình kiểm tra.
Khoảng cách phát hiện 10 cm hoặc 5 cm trong các điều kiện được nêu không phải là khoảng cách tiếp cận an toàn đối với người lao động.
SEW 275HP không thay thế:
Nó nên được xem là một lớp kiểm tra bổ sung trong hệ thống an toàn điện.
SEW 275HP phù hợp để tham khảo cho các nhóm người dùng làm việc trong lĩnh vực:
Đối với các công việc có nguy cơ tiếp xúc với điện áp cao, người sử dụng cần được đào tạo phù hợp và thực hiện đầy đủ quy trình an toàn điện.
Không. SEW 275HP là thiết bị phát hiện điện áp/trường điện không tiếp xúc với 8 mức cài đặt. Nó không phải đồng hồ đo điện áp định lượng.
Không. Thiết bị sử dụng cảm biến tiếp cận để phát hiện trường điện bức xạ xung quanh dây dẫn mang điện.
Thiết bị có 8 mức cài đặt: 240 V, 2 kV, 6 kV, 11 kV, 22 kV, 33 kV, 132 kV và 275 kV.
Có. Thiết bị được thiết kế cho sử dụng trong nhà và ngoài trời và có cấp bảo vệ IP65, trong giới hạn điều kiện môi trường quy định.
Có. Model này được thiết kế tương thích với phần lớn sào cách điện.
Nguồn kỹ thuật nêu khoảng 10 cm đối với một dây dẫn 250 VAC trong điều kiện tương ứng và khoảng 5 cm khi dây trung tính và dây tiếp địa được bó chung, nhưng khoảng cách thực tế thay đổi theo cấu hình hệ thống, khoảng cách, che chắn và cường độ trường điện.
Không nên sử dụng thiết bị như máy định vị sự cố cáp chuyên dụng. SEW 275HP có thể hỗ trợ nhận biết sự hiện diện của trường điện nhưng không cung cấp chức năng định vị chính xác điểm lỗi.
Thiết bị sử dụng 3 pin alkaline loại C, 1,5 V.
SEW 275HP là thiết bị phát hiện điện áp cao theo nguyên lý cảm biến trường điện không tiếp xúc, nổi bật với 8 mức cài đặt từ 240 V đến 275 kV, cảnh báo LED và âm thanh, chức năng tự kiểm tra, cấp bảo vệ IP65, vỏ nylon chịu va đập và khả năng sử dụng cùng phần lớn sào cách điện.
Thiết bị phù hợp cho bước phát hiện sơ bộ sự hiện diện của điện áp AC hoặc trường điện trong quá trình kiểm tra, bảo trì và vận hành hệ thống điện.
Điểm quan trọng khi sử dụng SEW 275HP là phải hiểu đúng bản chất của thiết bị: đây là detector phát hiện bằng tiếp cận, không phải máy đo điện áp định lượng và không thay thế quy trình xác nhận mất điện hoặc các thiết bị kiểm tra chuyên dụng.
Đối với hệ thống điện từ điện áp thấp đến cao áp, việc lựa chọn đúng mức cài đặt, duy trì khoảng cách phù hợp, sử dụng phương tiện bảo vệ và tuân thủ quy trình an toàn là những yếu tố cần được thực hiện đồng thời với việc sử dụng detector.
| Thông số | Giá trị |
|---|---|
| Model | SEW 275HP |
| Loại thiết bị | Thiết bị phát hiện điện áp cao bằng cảm biến tiếp cận |
| Phương pháp phát hiện | Không tiếp xúc |
| Nguyên lý | Phát hiện trường điện bức xạ |
| Số mức cài đặt | 8 mức |
| Dải cài đặt | 240 V – 275 kV |
| Các mức | 240 V / 2 kV / 6 kV / 11 kV / 22 kV / 33 kV / 132 kV / 275 kV |
| Dải tần | 40–70 Hz |
| Chỉ báo | LED |
| Cảnh báo | Âm thanh |
| Tự kiểm tra | Có |
| Cấp bảo vệ | IP65 |
| Vật liệu vỏ | Nylon chịu va đập cao |
| Tương thích sào cách điện | Có, với phần lớn loại sào |
| Nhiệt độ hoạt động | -10°C đến 50°C |
| Nhiệt độ bảo quản | -20°C đến 60°C |
| Độ ẩm | 85% RH tại 40°C |
| Chiều cao vỏ | 265 mm |
| Chiều rộng vỏ | 117 mm |
| Khối lượng | Khoảng 600 g, gồm pin |
| Pin | 3 × 1,5 V loại C |
| Loại pin | Alkaline |
| Tiêu chuẩn | EN 61326-1, CISPR 11, EN 61000-4-2, EN 61000-4-3, EN 61000-4-8 |
