SEW LVD-25 là bút dò điện áp thấp không tiếp xúc (Non-Contact Voltage Detector) sử dụng nguyên lý cảm nhận điện trường để phát hiện sự hiện diện của điện áp xoay chiều AC từ 50V đến 1000V mà không cần tiếp xúc trực tiếp với phần dẫn điện.
SEW LVD-25 là bút dò điện áp thấp không tiếp xúc (Non-Contact Voltage Detector) sử dụng nguyên lý cảm nhận điện trường để phát hiện sự hiện diện của điện áp xoay chiều AC từ 50V đến 1000V mà không cần tiếp xúc trực tiếp với phần dẫn điện.
Thiết bị được thiết kế theo dạng bút nhỏ gọn, tích hợp cảnh báo rung, đèn LED cảnh báo và đèn pin, phù hợp cho công việc kiểm tra nhanh ổ cắm, thiết bị chiếu sáng, dây dẫn, cáp điện, tủ điện và cầu dao. SEW LVD-25 cũng có thể hỗ trợ xác định vị trí gián đoạn trên dây dẫn trong những điều kiện mà tín hiệu điện áp thay đổi đủ để detector nhận biết.
Với Measurement Category CAT III 1000V, dải phát hiện 50–1000V AC, tần số 50–500Hz, trọng lượng chỉ khoảng 51g gồm pin, LVD-25 hướng đến nhu cầu kiểm tra điện áp nhanh của kỹ thuật viên điện, bảo trì công nghiệp, lắp đặt điện, nhà máy, công trình và các ứng dụng dân dụng phù hợp.
Lưu ý quan trọng: SEW LVD-25 là thiết bị dò điện áp không tiếp xúc, không phải đồng hồ đo điện áp. Thiết bị cho biết sự hiện diện của điện áp theo nguyên lý và điều kiện phát hiện của sản phẩm, không cung cấp giá trị điện áp chính xác để thay thế phép đo bằng thiết bị đo chuyên dụng.
SEW LVD-25 thuộc nhóm Low Voltage Detector – LVD, được thiết kế để kiểm tra nhanh sự hiện diện của điện áp AC bằng phương pháp không tiếp xúc.
Thay vì phải chạm đầu đo trực tiếp vào dây dẫn, người sử dụng đưa đầu cảm biến của bút dò đến gần đối tượng cần kiểm tra. Khi thiết bị nhận biết điện trường AC phù hợp với dải hoạt động, LVD-25 phát tín hiệu cảnh báo.
Hệ thống cảnh báo gồm:
Cách thiết kế này giúp người sử dụng nhận biết trạng thái điện áp mà không cần chỉ quan sát một màn hình số.
SEW LVD-25 đặc biệt phù hợp với những công việc cần kiểm tra nhanh, sàng lọc và xác định sự hiện diện của điện áp AC trước khi thực hiện các bước kiểm tra chuyên sâu hơn.
Bút dò điện áp không tiếp xúc sử dụng cảm biến để nhận biết điện trường AC phát sinh xung quanh dây dẫn hoặc thiết bị đang mang điện.
Khi đặt đầu dò gần nguồn điện xoay chiều phù hợp với điều kiện phát hiện, mạch điện tử bên trong LVD-25 phản hồi và kích hoạt tín hiệu cảnh báo.
Vì không yêu cầu tiếp xúc trực tiếp với phần kim loại dẫn điện, phương pháp này mang lại sự thuận tiện lớn trong các công việc kiểm tra sơ bộ.
Tuy nhiên, kết quả của thiết bị không chỉ phụ thuộc vào điện áp danh định của nguồn điện mà còn chịu ảnh hưởng bởi:
Do đó, không nên xem bút dò không tiếp xúc là thiết bị xác nhận tuyệt đối tình trạng mất điện.
Một thông số quan trọng của SEW LVD-25 là:
Voltage Detection: 50V~1000V AC
Điều này cho thấy thiết bị được thiết kế để phát hiện điện áp xoay chiều trong dải nêu trên theo điều kiện hoạt động của nhà sản xuất.
Dải này bao phủ nhiều ứng dụng điện hạ áp phổ biến như:
Tuy nhiên, con số 50V–1000V AC không có nghĩa LVD-25 đo được chính xác mọi điện áp trong dải này.
Ví dụ, thiết bị không được sử dụng như một đồng hồ để đọc:
220V → 230V → 380V → 400V
với độ chính xác đo lường.
Chức năng chính của LVD-25 là:
Voltage Present / Voltage Detection
tức phát hiện sự hiện diện của điện áp theo nguyên lý không tiếp xúc.
SEW LVD-25 có dải tần số:
50–500Hz
Đây là một thông số đáng chú ý đối với thiết bị dò điện áp AC.
Trong hệ thống điện thông dụng, tần số 50Hz là cấu hình phổ biến tại Việt Nam và nhiều quốc gia. Dải hoạt động đến 500Hz giúp thiết bị có phạm vi ứng dụng rộng hơn trong một số hệ thống và thiết bị điện AC có tần số cao hơn.
Khi lựa chọn detector, không nên chỉ xem xét điện áp mà cần đồng thời đối chiếu:
LVD-25 được thiết kế cho AC 50–500Hz theo thông số kỹ thuật được cung cấp.
Một trong những điểm nổi bật của SEW LVD-25 là hệ thống cảnh báo kép:
Vibration + LED
Khi phát hiện điện áp, thiết bị đưa ra:
Thân bút rung để thông báo cho người sử dụng.
Đây là hình thức cảnh báo hữu ích khi người vận hành đang tập trung vào vị trí kiểm tra thay vì nhìn liên tục vào thiết bị.
LED sáng/nhấp nháy đồng thời tạo tín hiệu trực quan.
Việc kết hợp hai hình thức cảnh báo giúp giảm phụ thuộc vào một giác quan duy nhất.
Trong điều kiện ánh sáng thay đổi, người sử dụng có thể nhận biết bằng rung; trong trường hợp cần quan sát trạng thái thiết bị, LED cung cấp thêm tín hiệu trực quan.
SEW LVD-25 được thiết kế để Non-Contact Voltage Detection.
Đây là đặc điểm quan trọng nhất của sản phẩm.
Trong kiểm tra sơ bộ, kỹ thuật viên có thể sử dụng detector để nhanh chóng xác định khu vực có khả năng đang mang điện mà không cần đưa đầu kim loại của thiết bị vào tiếp xúc trực tiếp với dây dẫn.
Các tình huống thường gặp gồm:
Phương pháp này đặc biệt hữu ích khi cần sàng lọc nhanh nhiều điểm kiểm tra.
SEW LVD-25 cũng được thiết kế để hỗ trợ:
Find a break in a wire
Trong một số tình huống, khi điện trường xung quanh dây dẫn thay đổi tại vị trí bị gián đoạn, detector có thể được sử dụng như một công cụ hỗ trợ khoanh vùng.
Tuy nhiên, khả năng xác định vị trí đứt dây phụ thuộc vào cấu trúc mạch, trạng thái cấp điện, loại dây, vị trí đứt và điều kiện điện trường.
Do đó, tính năng này nên được hiểu là hỗ trợ tìm vị trí gián đoạn, không phải thiết bị chuyên dụng thay thế máy kiểm tra thông mạch hoặc thiết bị chẩn đoán cáp.
Đối với các sự cố điện phức tạp, cần sử dụng thiết bị đo phù hợp với phương pháp kiểm tra được yêu cầu.
SEW LVD-25 không chỉ là một voltage detector mà còn được tích hợp:

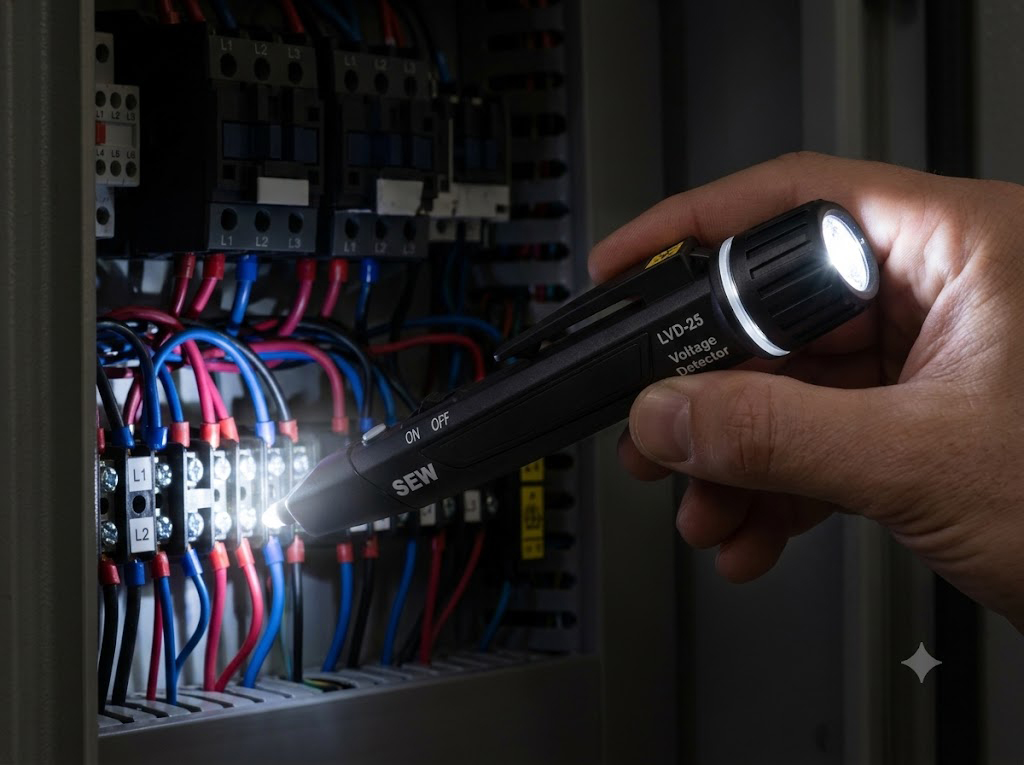

Flashlight Function
Đèn pin giúp chiếu sáng khu vực kiểm tra trong những vị trí thiếu sáng như:
Việc tích hợp đèn pin vào thân thiết bị giúp giảm nhu cầu mang theo một nguồn sáng riêng trong các công việc kiểm tra nhanh.
Đây là một thiết kế phù hợp với dạng bút kỹ thuật cầm tay, ưu tiên tính cơ động và khả năng sử dụng ngay tại vị trí làm việc.
SEW LVD-25 được trang bị:
ON/OFF Switch
Công tắc nguồn giúp người dùng chủ động kiểm soát trạng thái hoạt động của thiết bị.
Đồng thời, việc tắt detector sau khi sử dụng giúp hạn chế tiêu hao pin.
Theo thiết kế sản phẩm, nguồn sử dụng:
2 × pin AAA 1,5V
Đây là loại pin phổ biến, dễ thay thế và thuận tiện cho việc chuẩn bị vật tư dự phòng.
Đối với các đội bảo trì sử dụng detector thường xuyên, nên đưa việc kiểm tra nguồn pin vào quy trình kiểm tra thiết bị trước khi làm việc.
SEW LVD-25 được chỉ định:
Measurement Category: CAT III 1000V
CAT III là phân loại môi trường đo/kiểm tra điện áp liên quan đến các hệ thống phân phối điện và các mạch điện cố định theo tiêu chuẩn phân loại thiết bị đo.
Thông số:
CAT III 1000V
cần được hiểu cùng với cấu trúc và chức năng thực tế của thiết bị.
Đặc biệt, CAT III 1000V không có nghĩa LVD-25 có thể đo chính xác 1000V trong mọi điều kiện.
Cần phân biệt:
Hai thông số này có ý nghĩa khác nhau.
Dải 50–1000V AC mô tả phạm vi điện áp AC mà detector được thiết kế để phát hiện, trong khi CAT III 1000V mô tả cấp phân loại môi trường điện mà thiết bị được chỉ định.
SEW LVD-25 có thể được sử dụng trong nhiều công việc kiểm tra điện áp AC hạ áp.

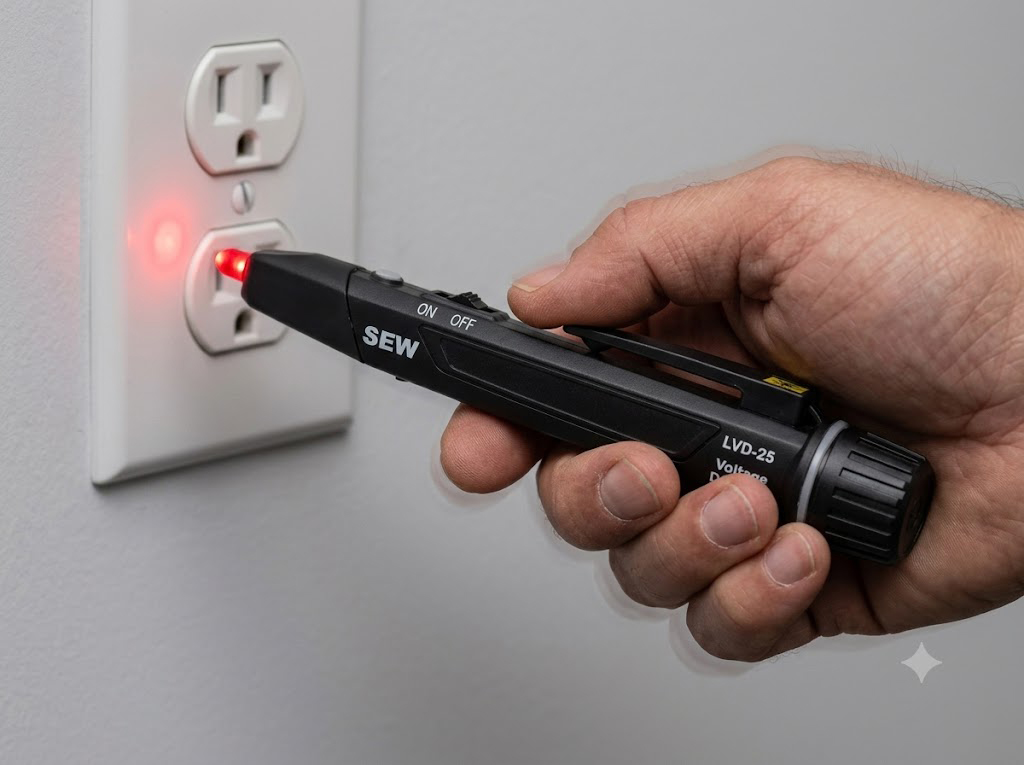

Detector có thể hỗ trợ kiểm tra nhanh sự hiện diện của điện áp AC tại khu vực ổ cắm trước khi tiến hành các bước kiểm tra tiếp theo.
Phù hợp cho công việc bảo trì đèn, mạch chiếu sáng và dây cấp nguồn.
LVD-25 có thể hỗ trợ xác định dây dẫn có điện trong quá trình phân loại hoặc kiểm tra sơ bộ.
Có thể sử dụng để sàng lọc nhanh tình trạng điện áp của dây/cáp AC trong phạm vi ứng dụng phù hợp.

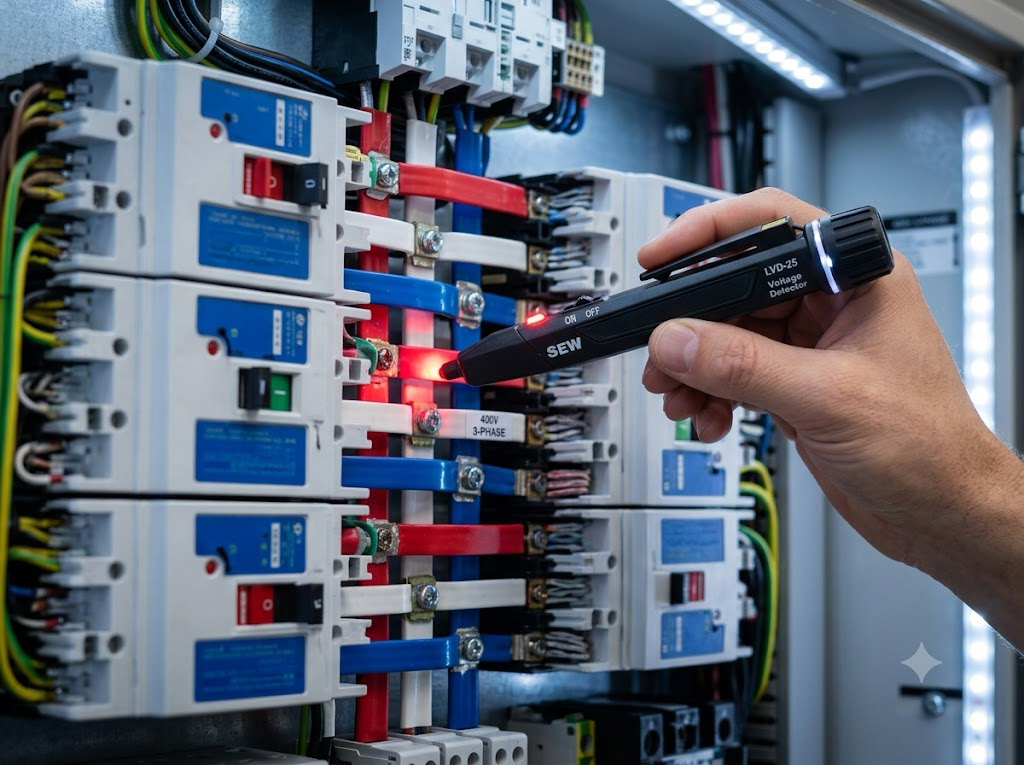

Detector có thể hỗ trợ nhận biết sự hiện diện của điện trường AC tại khu vực cần kiểm tra.
Kỹ thuật viên bảo trì có thể sử dụng LVD-25 như một công cụ kiểm tra nhanh trước khi chuyển sang các bước đo và chẩn đoán chuyên sâu.
Trong quá trình lắp đặt và hoàn thiện hệ thống điện, detector có thể hỗ trợ kiểm tra sơ bộ các dây dẫn và điểm cấp nguồn phù hợp.
Thiết bị phù hợp với các nhóm người dùng như:
Đối với doanh nghiệp, LVD-25 có thể được đưa vào danh mục dụng cụ kiểm tra điện hạ áp cầm tay bên cạnh đồng hồ vạn năng, ampe kìm, máy đo cách điện và các thiết bị kiểm tra chuyên dụng khác.
SEW LVD-25 có kích thước:
167 × 27 × 29,5mm
và trọng lượng:
Khoảng 51g, bao gồm pin.
Thiết kế dạng bút giúp thiết bị dễ cầm, dễ mang theo và có thể bố trí trong túi dụng cụ của kỹ thuật viên.
Trọng lượng nhẹ cũng phù hợp với các công việc cần kiểm tra nhiều điểm trong thời gian dài.
Thay vì phải mang theo một thiết bị đo lớn cho một thao tác kiểm tra sơ bộ, kỹ thuật viên có thể sử dụng LVD-25 như một công cụ sàng lọc điện áp nhanh.
| Hạng mục | Thông số |
|---|---|
| Model | SEW LVD-25 |
| Tên sản phẩm | Low Voltage Detector |
| Phương pháp phát hiện | Không tiếp xúc |
| Điện áp phát hiện | 50–1000V AC |
| Tần số | 50–500Hz |
| Measurement Category | CAT III 1000V |
| Chỉ báo | Rung + LED |
| Chức năng đèn pin | Có |
| Công tắc | ON/OFF |
| Nguồn điện | 2 × 1,5V AAA |
| Nhiệt độ hoạt động | 0–40°C |
| Độ ẩm hoạt động | <80% RH |
| Độ cao hoạt động | Tối đa 2.000m |
| Kích thước | 167 × 27 × 29,5mm |
| Trọng lượng | Khoảng 51g, gồm pin |
SEW LVD-25 được chỉ định sử dụng trong điều kiện:
0–40°C
<80% RH
Tối đa 2.000m
Các giới hạn này cần được tôn trọng khi triển khai thiết bị trong môi trường công nghiệp.
Đặc biệt, detector không tiếp xúc hoạt động dựa trên việc cảm nhận điện trường, vì vậy điều kiện môi trường và cấu trúc hệ thống có thể ảnh hưởng đến khả năng phát hiện.
Không nên tự ý mở rộng phạm vi vận hành vượt ngoài điều kiện kỹ thuật của nhà sản xuất.
Đây là nguyên tắc quan trọng khi sử dụng sản phẩm.
SEW LVD-25 cung cấp tín hiệu cảnh báo khi phát hiện điện áp AC, nhưng không phải thiết bị dùng để đọc giá trị điện áp.
Nếu công việc yêu cầu xác định:
thì cần sử dụng thiết bị đo chuyên dụng tương ứng.
LVD-25 phù hợp hơn với vai trò:
Detector → Sàng lọc → Xác định điểm cần kiểm tra
sau đó sử dụng thiết bị đo thích hợp cho phép đo kỹ thuật.
Do LVD-25 là thiết bị dò điện áp không tiếp xúc, kết quả phát hiện có thể phụ thuộc vào nhiều yếu tố.
Ví dụ:
Vì vậy, không phát hiện tín hiệu không nên được hiểu một cách độc lập là bằng chứng tuyệt đối rằng mạch đã mất điện.
Đối với công việc có nguy cơ điện giật, cần thực hiện đầy đủ quy trình an toàn điện của đơn vị, bao gồm cô lập nguồn và xác nhận trạng thái bằng phương pháp/thiết bị phù hợp.
LVD-25 nên được xem là thiết bị kiểm tra nhanh, không phải biện pháp an toàn duy nhất.
| Tiêu chí | SEW LVD-25 | Đồng hồ đo điện áp |
|---|---|---|
| Phương pháp | Không tiếp xúc | Thường tiếp xúc qua que đo |
| Mục tiêu | Phát hiện điện áp | Đo giá trị điện áp |
| Hiển thị giá trị kV/V | Không | Có |
| Cảnh báo rung | Có | Tùy thiết bị |
| LED cảnh báo | Có | Tùy thiết bị |
| Đèn pin | Có | Tùy thiết bị |
| Kiểm tra nhanh | Rất phù hợp | Có thể |
| Đo chính xác điện áp | Không phải chức năng chính | Có |
| Tính cơ động | Rất cao | Tùy model |
Điểm mạnh của LVD-25 nằm ở tốc độ và sự thuận tiện của kiểm tra không tiếp xúc, trong khi đồng hồ đo điện áp phù hợp hơn khi cần thu được giá trị đo cụ thể.
Hai loại thiết bị có thể bổ sung cho nhau trong một bộ dụng cụ bảo trì điện.
Trong môi trường công nghiệp, một bút dò điện áp không nên được sử dụng độc lập như toàn bộ hệ thống bảo vệ.
Một bộ dụng cụ kiểm tra điện có thể được xây dựng theo nhu cầu công việc, bao gồm:
Trong hệ thống này, SEW LVD-25 đảm nhận vai trò phát hiện nhanh sự hiện diện của AC voltage.
Đây là cách tiếp cận phù hợp hơn so với việc sử dụng một thiết bị duy nhất cho tất cả các phép kiểm tra điện.
Không yêu cầu tiếp xúc trực tiếp với phần dẫn điện trong quá trình phát hiện.
Phù hợp với nhiều ứng dụng kiểm tra điện áp AC hạ áp.
Hỗ trợ phạm vi tần số AC rộng theo thông số thiết kế.
Giúp nhận biết tín hiệu mà không cần liên tục quan sát LED.
Tạo cảnh báo trực quan khi phát hiện điện áp.
Hỗ trợ chiếu sáng vị trí làm việc.
Có thể hỗ trợ khoanh vùng vị trí đứt dây trong điều kiện phù hợp.
Được chỉ định với cấp phân loại CAT III 1000V.
Kích thước 167 × 27 × 29,5mm.
Chỉ khoảng 51g bao gồm pin.
Sử dụng 2 pin AAA 1,5V.
SEW LVD-25 là bút dò điện áp AC không tiếp xúc, dùng để phát hiện sự hiện diện của điện áp trong dải 50–1000V AC.
Không. Đây là thiết bị non-contact voltage detector, được thiết kế để phát hiện điện áp mà không cần tiếp xúc trực tiếp với phần dẫn điện.
Thiết bị được thiết kế để phát hiện điện áp AC trong dải 50–1000V, do đó 220V AC nằm trong dải phát hiện được công bố. Tuy nhiên, LVD-25 không phải đồng hồ đo 220V chính xác.
380V hoặc 400V AC nằm trong dải 50–1000V AC được công bố. Khả năng cảnh báo thực tế vẫn phụ thuộc vào điều kiện điện trường, cấu hình dây và môi trường.
Thiết bị sử dụng rung và LED để báo hiệu sự hiện diện của điện áp.
Có. Thiết bị được tích hợp Flashlight Function.
Thiết bị sử dụng 2 pin AAA 1,5V.
Khoảng 51g, bao gồm pin.
Thiết bị có thể hỗ trợ tìm vị trí đứt dây trong những điều kiện phù hợp. Đây không phải chức năng thay thế máy kiểm tra thông mạch hoặc thiết bị chẩn đoán cáp chuyên dụng.
Đây là cấp phân loại môi trường điện của thiết bị theo hệ thống Measurement Category. Không nên hiểu CAT III 1000V là thiết bị có khả năng đo chính xác mọi điện áp đến 1000V.
Không nên sử dụng detector không tiếp xúc như căn cứ duy nhất để kết luận một mạch đã an toàn hoặc hoàn toàn mất điện. Đối với công việc có nguy cơ điện, cần tuân thủ quy trình cô lập và xác nhận mất điện bằng phương pháp phù hợp.
SEW LVD-25 – Low Voltage Detector 50V–1000V AC là bút dò điện áp thấp dạng không tiếp xúc, hướng đến nhu cầu kiểm tra nhanh sự hiện diện của điện áp xoay chiều trong các hệ thống điện hạ áp.
Thiết bị nổi bật với:
Với thiết kế dạng bút nhỏ gọn, SEW LVD-25 phù hợp để trở thành dụng cụ kiểm tra nhanh trong túi thiết bị của kỹ thuật viên điện và bảo trì công nghiệp.
| Hạng mục | Thông số |
|---|---|
| Model | SEW LVD-25 |
| Tên sản phẩm | Low Voltage Detector |
| Phương pháp phát hiện | Không tiếp xúc |
| Điện áp phát hiện | 50–1000V AC |
| Tần số | 50–500Hz |
| Measurement Category | CAT III 1000V |
| Chỉ báo | Rung + LED |
| Chức năng đèn pin | Có |
| Công tắc | ON/OFF |
| Nguồn điện | 2 × 1,5V AAA |
| Nhiệt độ hoạt động | 0–40°C |
| Độ ẩm hoạt động | <80% RH |
| Độ cao hoạt động | Tối đa 2.000m |
| Kích thước | 167 × 27 × 29,5mm |
| Trọng lượng | Khoảng 51g, gồm pin |
