SEW LVD-18 là bút dò điện áp AC 50–600V hỗ trợ tiếp xúc và không tiếp xúc, CAT III 600V, LED + âm báo, kiểm tra thông mạch, tua vít và đèn pin.
SEW LVD-18 là thiết bị dò điện áp AC dạng cầm tay, được thiết kế để kiểm tra sự hiện diện của điện áp trong hệ thống điện hạ áp bằng hai phương thức: tiếp xúc trực tiếp và không tiếp xúc.
Khác với các bút dò điện áp không tiếp xúc chỉ sử dụng cảm biến điện trường, LVD-18 cho phép người sử dụng thực hiện cả direct contact voltage detection và non-contact voltage detection trong dải 50V–600V AC. Khi phát hiện điện áp, thiết bị cảnh báo bằng đèn LED nhấp nháy kết hợp âm báo gián đoạn.
Thiết bị còn tích hợp kiểm tra thông mạch (continuity test), chức năng tua vít cơ bản và đèn pin, tạo thành một dụng cụ kiểm tra điện nhỏ gọn phù hợp cho công việc bảo trì điện, kiểm tra thiết bị điện, tủ điện, mạch chiếu sáng và hệ thống dây dẫn.
Lưu ý: Dải 50–600V AC là dải phát hiện điện áp được nhà sản xuất công bố, không đồng nghĩa LVD-18 là đồng hồ đo điện áp có khả năng hiển thị giá trị điện áp chính xác.

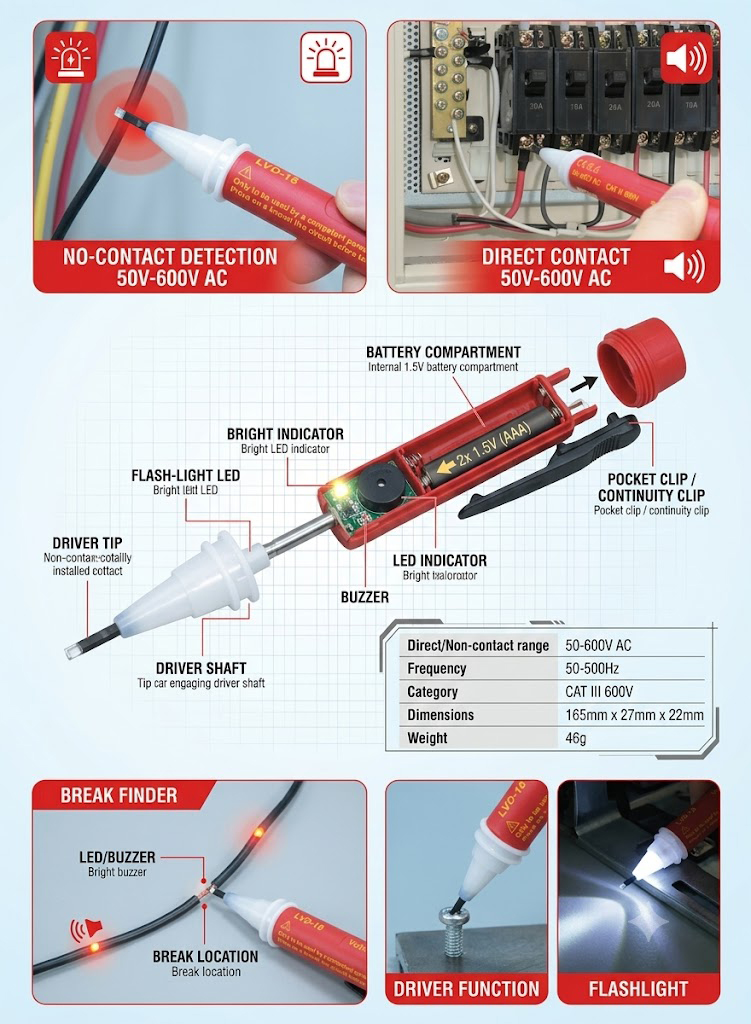

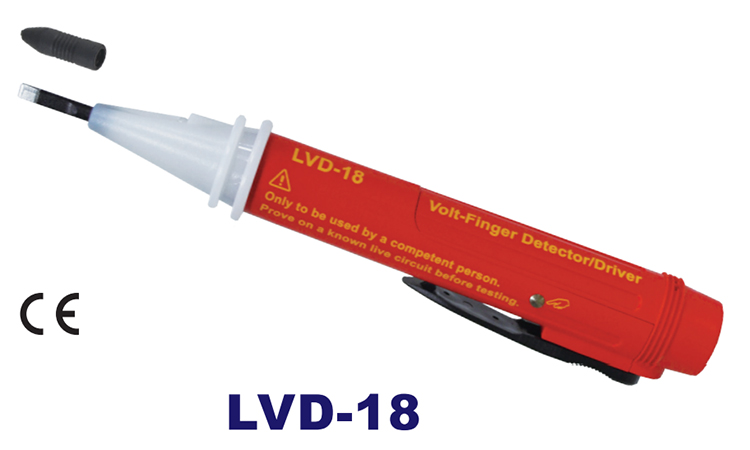

SEW LVD-18 Volt-Finger Detector / Driver là thiết bị kiểm tra điện áp AC kết hợp nhiều chức năng trong một thân máy nhỏ gọn.
Thiết bị được thiết kế để phát hiện điện áp trong các hệ thống AC có tần số 50–500Hz, với hai chế độ:
Khi có điện áp được phát hiện, LVD-18 sử dụng:
Ngoài chức năng dò điện áp, LVD-18 còn hỗ trợ:
Với thiết kế này, LVD-18 hướng đến nhu cầu kiểm tra nhanh và xác định sự hiện diện của điện áp, thay vì thay thế một đồng hồ vạn năng hoặc thiết bị đo điện áp chuyên dụng.
Điểm đáng chú ý nhất của LVD-18 là thiết bị hỗ trợ đồng thời dò tiếp xúc và dò không tiếp xúc.
Ở chế độ không tiếp xúc, thiết bị có thể phát hiện sự hiện diện của điện áp AC mà không cần tiếp xúc trực tiếp với phần dẫn điện.
Dải phát hiện được công bố:
50V–600V AC
Phương thức này đặc biệt hữu ích khi cần kiểm tra nhanh:
Khi phát hiện điện áp, LVD-18 phát tín hiệu bằng LED và âm báo.
Tuy nhiên, độ nhạy của phương pháp không tiếp xúc có thể chịu ảnh hưởng bởi cấu trúc dây dẫn, khoảng cách, vật liệu cách điện, cách bố trí dây và điện trường xung quanh. Vì vậy, tín hiệu của bút dò không tiếp xúc nên được xem là thông tin sàng lọc, không phải bằng chứng duy nhất để kết luận một mạch đã mất điện.
LVD-18 cũng hỗ trợ direct contact voltage detection trong dải:
50V–600V AC
Phương thức tiếp xúc trực tiếp cho phép thiết bị kiểm tra sự hiện diện của điện áp tại điểm tiếp xúc được thiết kế cho chức năng này.
Đây là điểm khác biệt quan trọng so với những bút dò chỉ có cảm biến điện áp không tiếp xúc.
Khi điện áp được phát hiện, thiết bị sử dụng:
LED + âm báo gián đoạn
để thông báo cho người sử dụng.
Chế độ tiếp xúc và không tiếp xúc giúp LVD-18 linh hoạt hơn trong các công việc kiểm tra điện hạ áp, nhưng người sử dụng vẫn phải tuân thủ quy trình an toàn điện và giới hạn sử dụng của thiết bị.
SEW LVD-18 được thiết kế cho dải:
50V–600V AC
với tần số:
50–500Hz
Dải này phù hợp với nhiều hệ thống điện xoay chiều hạ áp và các thiết bị điện dân dụng, thương mại, công nghiệp có điện áp nằm trong giới hạn thiết kế.
Cần phân biệt rõ:
Thiết bị xác định có sự hiện diện của điện áp hay không và cảnh báo bằng LED/âm thanh.
Đồng hồ đo điện áp cung cấp giá trị điện áp định lượng, ví dụ 230V hoặc 400V.
LVD-18 thuộc nhóm voltage detector, vì vậy không nên sử dụng nó như một thiết bị thay thế cho đồng hồ vạn năng khi công việc yêu cầu xác định chính xác giá trị điện áp.
LVD-18 sử dụng hai phương thức cảnh báo:
Khi điện áp được phát hiện, người sử dụng có thể nhận biết tín hiệu thông qua ánh sáng và âm thanh.
Cách cảnh báo kép có lợi trong môi trường bảo trì điện, đặc biệt khi người vận hành không thể liên tục quan sát đầu dò.
LED cung cấp thông tin trực quan, trong khi âm báo tạo thêm một kênh cảnh báo bằng thính giác.
Việc kết hợp hai tín hiệu cũng giúp giảm sự phụ thuộc vào một hình thức quan sát duy nhất.
Ngoài phát hiện điện áp AC, LVD-18 còn được trang bị chức năng:
Continuity Test – kiểm tra thông mạch
Kiểm tra thông mạch có thể hỗ trợ xác định tình trạng liên tục của một đường dẫn điện trong những điều kiện mà chức năng này được thiết kế để sử dụng.
Đối với công việc bảo trì, chức năng này có thể hữu ích khi cần kiểm tra nhanh:
Tuy nhiên, kiểm tra thông mạch phải được thực hiện theo đúng điều kiện sử dụng của thiết bị. Không được tùy ý thực hiện kiểm tra thông mạch trên một mạch đang mang điện nếu hướng dẫn sử dụng của nhà sản xuất không cho phép.
Theo thông tin sản phẩm, LVD-18 có thể được sử dụng để find a break in a wire – hỗ trợ tìm vị trí gián đoạn trong dây dẫn.
Đây là một ứng dụng thực tế của thiết bị trong bảo trì điện.
Khi dây dẫn bị gián đoạn, tín hiệu điện trường hoặc tính liên tục của mạch có thể thay đổi tùy theo cấu trúc hệ thống và điều kiện kiểm tra. Do đó, chức năng này nên được hiểu là hỗ trợ xác định vị trí lỗi, không phải một phương pháp chẩn đoán thay thế thiết bị kiểm tra chuyên dụng.
Tên gọi Volt-Finger Detector / Driver phản ánh thiết kế kết hợp giữa thiết bị dò điện và dụng cụ thao tác cơ bản.
LVD-18 có thể hỗ trợ một số thao tác dạng tua vít trong phạm vi thiết kế của sản phẩm.
Việc tích hợp chức năng này giúp giảm số lượng dụng cụ cần mang theo trong những công việc kiểm tra và bảo trì đơn giản.
Tuy nhiên, chức năng tua vít không làm thay đổi bản chất của LVD-18 thành một dụng cụ cách điện chuyên dụng. Khi làm việc với hệ thống điện, người sử dụng vẫn phải lựa chọn dụng cụ có cấp cách điện và thông số phù hợp với công việc.
SEW LVD-18 được tích hợp flashlight – đèn pin.
Đây là chức năng hỗ trợ khi kiểm tra tại:
Đèn pin không phải là chức năng đo điện, nhưng giúp thiết bị trở thành một dụng cụ kiểm tra đa năng hơn trong công việc bảo trì.
LVD-18 có kích thước:
165 × 27 × 22 mm
và trọng lượng khoảng:
46g, bao gồm pin.
Thiết kế dạng bút giúp thiết bị dễ mang theo trong túi dụng cụ hoặc bộ thiết bị kiểm tra cá nhân.
Trọng lượng nhẹ cũng phù hợp với những công việc cần sử dụng thiết bị trong thời gian dài hoặc thường xuyên di chuyển giữa nhiều vị trí kiểm tra.
Nguồn điện sử dụng:
2 × pin AAA 1,5V
Đây là loại pin phổ biến, thuận tiện cho việc thay thế và dự phòng trong môi trường bảo trì.
SEW LVD-18 được công bố với:
Measurement Category: CAT III 600V
Đây là thông số quan trọng liên quan đến môi trường quá áp mà thiết bị được thiết kế để sử dụng trong phạm vi phân loại của nhà sản xuất.
CAT III thường gắn với các phép đo và kiểm tra trong hệ thống phân phối điện cố định, chẳng hạn như:
Tuy nhiên, cần tránh hiểu sai rằng:
CAT III 600V = thiết bị đo được chính xác đến 600V.
Hai khái niệm hoàn toàn khác nhau.
Trong trường hợp LVD-18:
Việc lựa chọn thiết bị phải dựa đồng thời trên điện áp hệ thống, môi trường đo, loại mạch và yêu cầu công việc.
LVD-18 có thể được sử dụng như một dụng cụ kiểm tra nhanh trong nhiều tình huống.
Chức năng dò điện áp giúp xác định nhanh sự hiện diện của điện áp AC trong phạm vi thiết kế.
LVD-18 phù hợp để hỗ trợ kiểm tra các mạch và thiết bị chiếu sáng có điện áp nằm trong dải 50–600V AC.

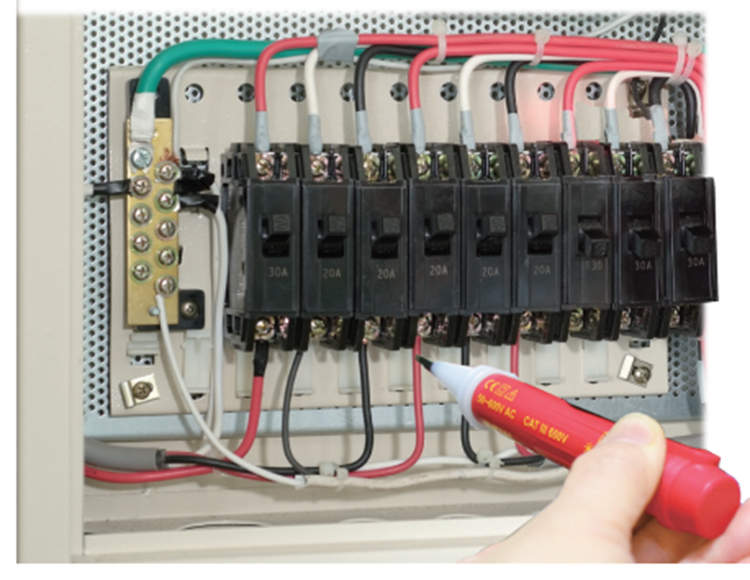

Thiết bị có thể hỗ trợ kiểm tra sự hiện diện của điện áp quanh khu vực circuit breaker, phục vụ bước kiểm tra ban đầu.
Chế độ không tiếp xúc giúp thực hiện bước sàng lọc điện áp trên dây dẫn mà không cần tiếp xúc trực tiếp.
Chức năng continuity test hỗ trợ công việc kiểm tra đường dẫn điện khi điều kiện mạch phù hợp.
Thiết kế nhỏ gọn, tích hợp đèn pin và chức năng tua vít giúp LVD-18 phù hợp với bộ dụng cụ kiểm tra cá nhân của kỹ thuật viên.
Thiết bị có thể được xem xét cho:
Trong môi trường công nghiệp, LVD-18 có thể đóng vai trò là thiết bị sàng lọc điện áp nhanh, kết hợp với các thiết bị đo và kiểm tra chuyên dụng khác.
| Thông số | SEW LVD-18 |
|---|---|
| Loại thiết bị | Volt-Finger Detector / Driver |
| Phương thức dò | Tiếp xúc trực tiếp và không tiếp xúc |
| Dò điện áp tiếp xúc | 50–600V AC |
| Dò điện áp không tiếp xúc | 50–600V AC |
| Tần số | 50–500Hz |
| Cấp phân loại đo lường | CAT III 600V |
| Chỉ báo | LED và âm báo |
| Kiểm tra thông mạch | Có |
| Tua vít cơ bản | Có |
| Đèn pin | Có |
| Hỗ trợ tìm gián đoạn dây | Có, theo mô tả sản phẩm |
| Nhiệt độ vận hành | 0–40°C |
| Độ ẩm | <80% RH |
| Độ cao vận hành | Tối đa 2.000m |
| Nguồn điện | 2 × AAA 1,5V |
| Kích thước | 165 × 27 × 22 mm |
| Khối lượng | Khoảng 46g, gồm pin |
Trong nhóm bút dò điện áp SEW, LVD-18 có cấu hình khác biệt do hỗ trợ cả tiếp xúc trực tiếp và không tiếp xúc.
| Đặc điểm | LVD-15 | LVD-17 | LVD-18 |
|---|---|---|---|
| Dải phát hiện | 50–1000V AC | 5–1000V AC | 50–600V AC |
| Dò không tiếp xúc | Có | Có | Có |
| Dò tiếp xúc trực tiếp | Không nêu | Không nêu | Có |
| Chỉ báo LED | Có | Có | Có |
| Âm báo | Có | Có | Có |
| Điều chỉnh độ nhạy | Không nêu | Có | Không nêu |
| Kiểm tra thông mạch | Không nêu | Không nêu | Có |
| Tua vít cơ bản | Không | Không | Có |
| Đèn pin | Có | Không nêu | Có |
| CAT | CAT III 600V | CAT IV 1000V | CAT III 600V |
| Nguồn | 2 × AAA | 1 × AAA | 2 × AAA |
| Khối lượng | ~45g | ~39g | ~46g |
Bảng trên chỉ phản ánh các thông số được công bố cho từng model. Không nên kết luận model nào phù hợp hơn chỉ dựa trên dải điện áp; việc lựa chọn phải dựa vào phương thức kiểm tra, môi trường, cấp CAT và yêu cầu kỹ thuật cụ thể.
LVD-18 là thiết bị phát hiện điện áp, không phải thiết bị thay thế toàn bộ quy trình an toàn điện.
Một số nguyên tắc quan trọng:
Điện áp có thể không được phát hiện do nhiều nguyên nhân liên quan đến điều kiện sử dụng, cấu trúc mạch, khoảng cách hoặc giới hạn của phương pháp dò.
Dải được công bố của LVD-18 là 50–600V AC. Không nên sử dụng thiết bị ngoài giới hạn thiết kế.
LVD-18 không cung cấp giá trị điện áp định lượng như đồng hồ vạn năng.
Điện trường từ các dây dẫn lân cận có thể ảnh hưởng đến kết quả dò. Việc bố trí nhiều dây gần nhau cũng có thể làm việc xác định nguồn điện trở nên phức tạp.
Cần kiểm tra tình trạng vật lý của thiết bị, đầu dò, thân vỏ và nguồn pin. Nếu thiết bị có dấu hiệu hư hỏng, không nên tiếp tục sử dụng.
Khi quy trình công việc yêu cầu xác minh tình trạng điện, cần thực hiện theo quy trình an toàn điện của đơn vị và sử dụng phương pháp kiểm tra phù hợp.
Để duy trì tình trạng thiết bị:
Việc bảo quản đúng cách đặc biệt quan trọng đối với dụng cụ kiểm tra điện vì tình trạng vật lý của thiết bị có thể ảnh hưởng đến độ tin cậy và an toàn khi sử dụng.
LVD-18 được công bố phát hiện điện áp AC 50–600V, cả ở chế độ tiếp xúc trực tiếp và không tiếp xúc.
Có. LVD-18 hỗ trợ dò điện áp không tiếp xúc, đồng thời có thêm khả năng dò điện áp tiếp xúc trực tiếp.
Có. Sản phẩm được trang bị chức năng continuity test.
Có. Đèn pin được tích hợp trong thiết bị.
Có chức năng basic driver function, tức hỗ trợ thao tác tua vít cơ bản theo thiết kế của sản phẩm.
Không nên hiểu LVD-18 là thiết bị đo điện áp định lượng. Thông số 50–600V AC là dải phát hiện điện áp, không phải dải đo hiển thị giá trị điện áp.
CAT III 600V là cấp phân loại đo lường/an toàn được công bố cho thiết bị. Nó không đồng nghĩa với việc thiết bị có khả năng đo chính xác mọi giá trị điện áp đến 600V.
Thiết bị sử dụng 2 pin AAA 1,5V.
SEW LVD-18 Volt-Finger Detector / Driver là bút dò điện áp AC đa chức năng với thiết kế tập trung vào kiểm tra nhanh điện áp 50–600V AC bằng cả phương thức tiếp xúc trực tiếp và không tiếp xúc.
Bên cạnh chức năng phát hiện điện áp, thiết bị còn tích hợp LED, âm báo, kiểm tra thông mạch, chức năng tua vít cơ bản và đèn pin trong một thân máy có kích thước 165 × 27 × 22 mm, trọng lượng khoảng 46g.
Với CAT III 600V, tần số hoạt động 50–500Hz và nguồn 2 × AAA, LVD-18 có thể được sử dụng như một dụng cụ kiểm tra nhanh trong bảo trì điện, hệ thống chiếu sáng, circuit breaker, dây dẫn và các công việc kỹ thuật điện hạ áp phù hợp.
Điểm cần ghi nhớ là LVD-18 được thiết kế để phát hiện sự hiện diện của điện áp, không phải thay thế đồng hồ đo điện áp hoặc toàn bộ quy trình xác minh mất điện. Trong các công việc có yêu cầu an toàn cao, thiết bị cần được sử dụng đúng hướng dẫn của nhà sản xuất và kết hợp với quy trình an toàn điện, thiết bị đo kiểm và phương tiện bảo vệ phù hợp.
| Thông số | Chi tiết |
|---|---|
| Hãng sản xuất | SEW |
| Model | LVD-18 |
| Dò điện áp tiếp xúc trực tiếp | 50V~600Vac |
| Dò điện áp không tiếp xúc | 50V~600Vac |
| Tần số | 50~500Hz |
| Phân loại đo | CAT III 600V |
| Chỉ thị | LED và âm thanh |
| Độ ẩm | < 80% R.H. |
| Nguồn | 1.5V (AAA) × 2 |
| Kích thước | 165 (L) x 27 (W) x 22 (D) mm |
| Trọng lượng | Khoảng 46g |
