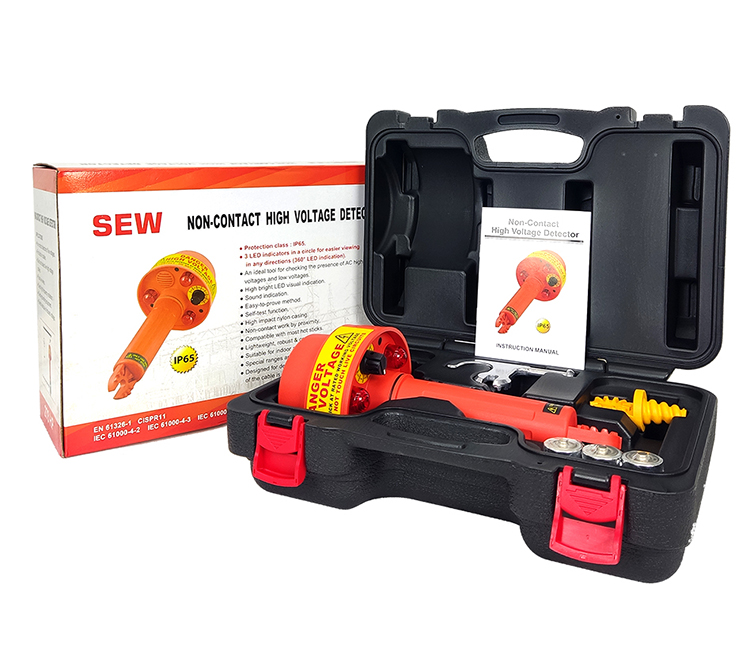

SEW 278HP phát hiện điện áp AC không tiếp xúc 240V–275kV, 8 mức cài đặt, LED 360°, cảnh báo âm thanh, IP65 và tự kiểm tra.
SEW 278HP High Voltage Proximity Detector là thiết bị phát hiện điện áp xoay chiều (AC) bằng phương pháp không tiếp xúc, được thiết kế để hỗ trợ nhận biết sự hiện diện của điện trường khi tiếp cận dây dẫn, cáp hoặc thiết bị điện. Với 8 mức cài đặt từ 240V đến 275kV, SEW 278HP có thể được sử dụng trong nhiều môi trường kiểm tra điện áp thấp và điện áp cao.
Thiết bị sử dụng cảm biến điện trường tích hợp để phát hiện tín hiệu AC trong phạm vi phù hợp. Khi phát hiện điều kiện điện trường đáp ứng mức cài đặt, SEW 278HP cảnh báo người sử dụng bằng tín hiệu LED và âm thanh. Ba đèn LED được bố trí dạng vòng cung cấp khả năng quan sát tín hiệu từ nhiều hướng, giúp người vận hành dễ nhận biết trạng thái cảnh báo tại hiện trường.
SEW 278HP có cấp bảo vệ IP65, vỏ nylon chịu va đập, thiết kế nhỏ gọn và trọng lượng khoảng 600g khi bao gồm pin. Thiết bị sử dụng ba pin alkaline loại C 1,5V và có thể tương thích với phần lớn các loại sào cách điện phù hợp, hỗ trợ kiểm tra từ khoảng cách làm việc được quy định.
Đây là một công cụ hỗ trợ cho công tác an toàn điện, bảo trì điện, kiểm tra đường dây và phát hiện điện áp AC, đặc biệt trong những tình huống cần kiểm tra sự hiện diện của điện trường mà không tiếp xúc trực tiếp với phần dẫn điện.
SEW 278HP là thiết bị phát hiện điện áp cao kiểu tiếp cận, còn được gọi theo tiếng Anh là High Voltage Proximity Detector.
Khác với thiết bị đo điện áp tiếp xúc dùng que đo để thực hiện phép đo, SEW 278HP hoạt động theo nguyên lý phát hiện điện trường mà không cần tiếp xúc trực tiếp với dây dẫn.
Thiết bị có một cảm biến thu nhận điện trường bên trong. Khi đưa thiết bị đến gần nguồn điện AC, điện trường xung quanh nguồn có thể được cảm nhận bởi cảm biến. Người sử dụng lựa chọn một trong tám mức điện áp được thiết kế trên thiết bị để phù hợp với hệ thống cần kiểm tra.
Các mức cài đặt gồm:
| Mức | Điện áp |
|---|---|
| 1 | 240V |
| 2 | 2kV |
| 3 | 6kV |
| 4 | 11kV |
| 5 | 22kV |
| 6 | 33kV |
| 7 | 132kV |
| 8 | 275kV |
Phạm vi cài đặt rộng giúp SEW 278HP có thể được sử dụng trong nhiều môi trường từ hệ thống điện áp thấp đến các hệ thống điện áp cao, tùy thuộc vào điều kiện thực tế và hướng dẫn sử dụng.
Một trong những đặc điểm quan trọng nhất của SEW 278HP là không cần tiếp xúc trực tiếp với nguồn điện để thực hiện chức năng phát hiện.
Thiết bị được đưa đến gần khu vực cần kiểm tra. Cảm biến điện trường sẽ nhận biết tín hiệu phù hợp với điều kiện phát hiện của thiết bị.
Điều này tạo ra một bước kiểm tra ban đầu thuận tiện hơn trong nhiều công việc bảo trì điện, đặc biệt khi người vận hành cần đánh giá sự hiện diện của điện trường trước khi tiến hành các thao tác tiếp theo.
Tuy nhiên, cần phân biệt rõ:
Phát hiện điện áp không tiếp xúc không đồng nghĩa với phép đo điện áp chính xác hoặc xác nhận tuyệt đối rằng một hệ thống đã mất điện.
Khi quy trình công việc yêu cầu xác nhận trạng thái mất điện, người thực hiện phải sử dụng phương pháp kiểm tra và thiết bị được quy định cho hệ thống điện tương ứng.
SEW 278HP sử dụng phương pháp cảm nhận điện trường AC.
Khi một nguồn điện xoay chiều đang hoạt động, xung quanh dây dẫn và thiết bị mang điện sẽ tồn tại điện trường. Cường độ và đặc tính của điện trường phụ thuộc vào nhiều yếu tố như điện áp, cấu hình dây dẫn, khoảng cách, vị trí thiết bị và điều kiện môi trường.
Cảm biến tích hợp của SEW 278HP được sử dụng để nhận biết điện trường này.
Khi đưa thiết bị đến gần nguồn điện và điều kiện phát hiện phù hợp với mức đã lựa chọn, thiết bị đưa ra cảnh báo.
Quy trình hoạt động có thể hiểu theo các bước:
Nguồn điện AC → tạo điện trường → cảm biến của SEW 278HP nhận tín hiệu → mạch xử lý → cảnh báo LED và âm thanh.
Do hoạt động dựa trên điện trường, kết quả phát hiện có thể chịu ảnh hưởng bởi môi trường và cách bố trí hệ thống. Vì vậy, người vận hành cần sử dụng thiết bị đúng hướng dẫn và không suy luận trạng thái điện chỉ từ một tín hiệu đơn lẻ.
SEW 278HP được thiết kế với 8 mức lựa chọn điện áp, bao phủ nhiều cấp điện áp thường gặp trong hệ thống điện.
Các mức gồm:
240V – 2kV – 6kV – 11kV – 22kV – 33kV – 132kV – 275kV.
Đây là một trong những thông số quan trọng khi lựa chọn SEW 278HP cho công việc thực tế.
Mức 240V dành cho các tình huống kiểm tra điện áp AC thấp hơn trong phạm vi ứng dụng của thiết bị.
Các mức này phù hợp với nhóm hệ thống có điện áp cao hơn, thường xuất hiện trong một số ứng dụng công nghiệp và phân phối điện.
22kV và 33kV là những cấp điện áp đáng chú ý trong các hệ thống phân phối điện và công nghiệp.
Đây là hai mức cài đặt cao nhất của SEW 278HP, dành cho các ứng dụng liên quan đến hệ thống điện áp cao hơn.
Việc lựa chọn mức điện áp phải dựa trên điện áp danh định của hệ thống đang kiểm tra và hướng dẫn kỹ thuật của nhà sản xuất, không nên lựa chọn chỉ dựa trên khoảng cách đến nguồn điện.
SEW 278HP sử dụng hai phương thức cảnh báo chính:

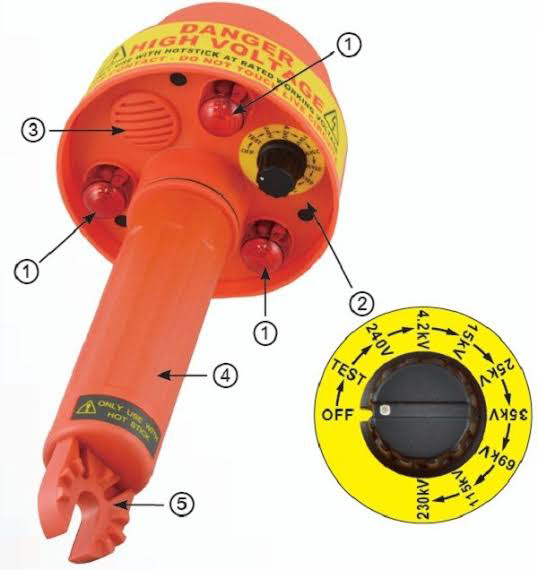

Thiết bị được trang bị 3 đèn LED bố trí theo hình vòng tròn, tạo khả năng quan sát tín hiệu từ nhiều hướng.
Thiết kế LED 360° đặc biệt hữu ích trong môi trường hiện trường, nơi thiết bị có thể được cầm ở các góc khác nhau hoặc được gắn trên sào cách điện.
Tín hiệu âm thanh bổ sung cho tín hiệu quang học, giúp người vận hành nhận biết cảnh báo mà không nhất thiết phải liên tục nhìn trực tiếp vào thiết bị.
Sự kết hợp giữa LED và âm thanh tạo ra giao diện cảnh báo đơn giản, trực quan và phù hợp với mục đích kiểm tra nhanh.
SEW 278HP có cấp bảo vệ IP65.
IP65 thể hiện khả năng bảo vệ của vỏ thiết bị trước bụi và tia nước theo điều kiện thử nghiệm tương ứng của cấp bảo vệ này.
Đặc điểm này giúp SEW 278HP phù hợp hơn với các môi trường làm việc thực tế so với thiết bị chỉ được thiết kế cho môi trường trong nhà.
Thiết bị có thể được sử dụng trong:
Mặc dù có cấp bảo vệ IP65, việc sử dụng thiết bị vẫn phải nằm trong giới hạn nhiệt độ, độ ẩm và điều kiện môi trường được nhà sản xuất quy định.
IP65 không có nghĩa thiết bị có thể được ngâm nước hoặc sử dụng trong mọi điều kiện thời tiết.
SEW 278HP sử dụng vỏ nylon chịu va đập cao, hướng đến nhu cầu sử dụng tại hiện trường.
Thiết kế của thiết bị tập trung vào các yếu tố:
Nguồn điện sử dụng 3 pin alkaline loại C, 1,5V.
Việc sử dụng pin tiêu chuẩn giúp thuận tiện hơn cho công tác thay thế và chuẩn bị thiết bị trước khi ra hiện trường.
SEW 278HP được trang bị chức năng tự kiểm tra – self-test.
Đây là tính năng quan trọng đối với thiết bị được sử dụng trong các công việc liên quan đến an toàn điện.
Trước khi sử dụng, người vận hành nên kiểm tra trạng thái hoạt động của thiết bị theo quy trình và hướng dẫn của nhà sản xuất.
Việc tự kiểm tra giúp người dùng xác định thiết bị có phản hồi theo điều kiện kiểm tra dự kiến hay không trước khi đưa vào công việc thực tế.
Tuy nhiên, chức năng self-test không thay thế việc kiểm tra định kỳ, bảo dưỡng hoặc đánh giá tình trạng thiết bị theo quy định của đơn vị sử dụng.
SEW 278HP có thể được sử dụng trong nhiều tình huống liên quan đến kiểm tra sự hiện diện của điện áp AC.
Ứng dụng cơ bản của thiết bị là phát hiện điện áp AC bằng phương pháp không tiếp xúc.
Thay vì đưa que đo tiếp xúc trực tiếp vào điểm cần kiểm tra, người vận hành sử dụng thiết bị theo phương pháp tiếp cận.
Đây là phương thức hữu ích cho bước kiểm tra ban đầu trong nhiều công việc bảo trì.
SEW 278HP có thể hỗ trợ kiểm tra sự hiện diện của điện trường quanh dây dẫn hoặc cáp trong những điều kiện phù hợp.
Ứng dụng này có thể hữu ích khi kỹ thuật viên cần xác định nhanh khu vực nghi ngờ có điện trước khi tiến hành các bước kiểm tra chuyên sâu hơn.
Với mức cài đặt cao nhất lên đến 275kV, SEW 278HP có thể được xem xét cho các ứng dụng kiểm tra liên quan đến đường dây và thiết bị điện áp cao trong phạm vi kỹ thuật của sản phẩm.
Khi sử dụng trên hệ thống điện áp cao, người vận hành phải tuân thủ khoảng cách an toàn, quy trình vận hành và các phương tiện bảo vệ được quy định.
Thiết bị có thể hỗ trợ quá trình kiểm tra dây dẫn hoặc cáp khi cần xác định khu vực có sự hiện diện của điện trường.
Đây là công cụ hỗ trợ kiểm tra, không phải thiết bị định vị lỗi cáp chuyên dụng có khả năng xác định chính xác vị trí sự cố theo khoảng cách.
Trong một số hệ thống điện, điện áp có thể xuất hiện do cảm ứng điện từ hoặc điện tích còn tồn tại.
SEW 278HP có thể được sử dụng để hỗ trợ nhận biết sự hiện diện của điện trường AC trong những điều kiện phù hợp.
Đối với những trường hợp cần đánh giá chính xác nguyên nhân hoặc giá trị điện áp, cần sử dụng phương pháp đo chuyên dụng.
SEW 278HP cũng được mô tả cho ứng dụng kiểm tra thiết bị nối đất.
Tuy nhiên, việc thiết bị nối đất không nên được suy luận chỉ từ kết quả của một thiết bị phát hiện điện áp không tiếp xúc. Công tác xác nhận trạng thái an toàn cần tuân thủ đầy đủ quy trình kỹ thuật.

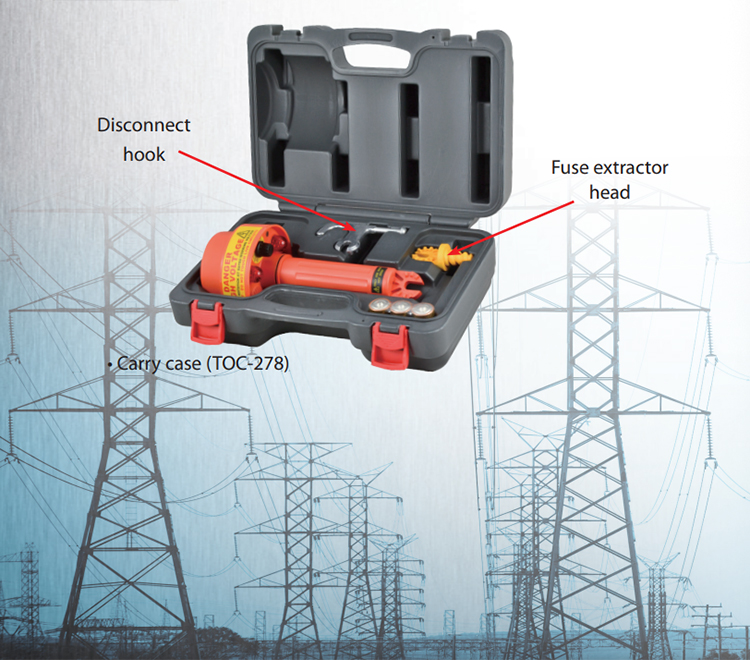

Một điểm đáng chú ý của SEW 278HP là khả năng tương thích với phần lớn các loại sào cách điện phù hợp.
Khi kết hợp thiết bị với sào cách điện, người vận hành có thể thực hiện việc tiếp cận điểm cần kiểm tra mà không cần cầm trực tiếp thiết bị ở khoảng cách gần.
Sự kết hợp này đặc biệt có ý nghĩa trong môi trường điện áp cao, nơi khoảng cách làm việc là yếu tố quan trọng.
Tuy nhiên, cần lựa chọn sào cách điện có thông số phù hợp với cấp điện áp và công việc thực tế.
Không nên hiểu rằng việc gắn SEW 278HP lên bất kỳ loại sào nào cũng tự động đảm bảo khoảng cách an toàn. Khoảng cách làm việc phải được xác định theo cấp điện áp, quy trình an toàn và thiết bị được sử dụng.
SEW 278HP được công bố với dải tần số 40–70Hz.
Đây là thông số quan trọng khi xem xét thiết bị cho các hệ thống điện xoay chiều.
Dải tần số này bao phủ các hệ thống AC trong phạm vi được thiết kế của thiết bị. Khi lựa chọn thiết bị phát hiện điện áp, cần xem xét đồng thời:
Không nên chỉ dựa vào thông số điện áp tối đa để quyết định thiết bị có phù hợp với một ứng dụng cụ thể hay không.
SEW 278HP được công bố với các điều kiện môi trường:
| Điều kiện | Giá trị |
|---|---|
| Nhiệt độ làm việc | -10°C đến +50°C |
| Nhiệt độ lưu trữ | -20°C đến +60°C |
| Độ ẩm | 85% RH tại 40°C |
| Cấp bảo vệ | IP65 |
Các thông số này giúp xác định phạm vi môi trường mà thiết bị được thiết kế để hoạt động và bảo quản.
Trong điều kiện khí hậu nóng ẩm như Việt Nam, cần chú ý đến việc bảo quản thiết bị, pin và phụ kiện ở nơi phù hợp, tránh để thiết bị ngoài phạm vi điều kiện môi trường được quy định.
SEW 278HP được công bố với các tiêu chuẩn và yêu cầu tương thích điện từ:
Các tiêu chuẩn này liên quan đến khả năng tương thích điện từ và các điều kiện thử nghiệm tương ứng.
Khi đưa thiết bị vào một quy trình an toàn điện cụ thể, doanh nghiệp vẫn cần xem xét yêu cầu của hệ thống, quy định nội bộ và tiêu chuẩn áp dụng cho công việc.
| Thông số | Giá trị |
|---|---|
| Model | SEW 278HP |
| Loại thiết bị | Thiết bị phát hiện điện áp AC không tiếp xúc |
| Phương pháp phát hiện | Cảm biến điện trường |
| Dải điện áp cài đặt | 240V–275kV AC |
| Số mức cài đặt | 8 mức |
| Mức 1 | 240V |
| Mức 2 | 2kV |
| Mức 3 | 6kV |
| Mức 4 | 11kV |
| Mức 5 | 22kV |
| Mức 6 | 33kV |
| Mức 7 | 132kV |
| Mức 8 | 275kV |
| Tần số | 40–70Hz |
| Chỉ báo | LED và âm thanh |
| LED | 3 LED dạng vòng, hiển thị 360° |
| Chức năng tự kiểm tra | Có |
| Cấp bảo vệ | IP65 |
| Nguồn điện | 3 × pin alkaline loại C, 1,5V |
| Vỏ | Nylon chịu va đập cao |
| Nhiệt độ làm việc | -10°C đến +50°C |
| Nhiệt độ lưu trữ | -20°C đến +60°C |
| Độ ẩm | 85% RH tại 40°C |
| Chiều cao hộp | 265mm |
| Chiều rộng hộp | 117mm |
| Khối lượng | Khoảng 600g, bao gồm pin |
| Môi trường sử dụng | Trong nhà và ngoài trời |
| Tương thích | Phần lớn sào cách điện phù hợp |
| Tiêu chuẩn | EN 61326-1, CISPR 11, EN 61000-4-2, EN 61000-4-3, EN 61000-4-8 |
Đối với thiết bị phát hiện điện áp, quy trình thực tế phải tuân thủ tài liệu hướng dẫn của nhà sản xuất và quy định an toàn của đơn vị vận hành.
Ở mức nguyên tắc, người sử dụng cần:
Bước 1 – Kiểm tra thiết bị
Kiểm tra tình trạng bên ngoài, pin, vỏ thiết bị và các bộ phận kết nối trước khi sử dụng.
Bước 2 – Thực hiện chức năng tự kiểm tra
Sử dụng chức năng self-test theo hướng dẫn để kiểm tra phản hồi của thiết bị trước khi đưa vào công việc.
Bước 3 – Chọn mức điện áp
Chọn một trong tám mức tương ứng với hệ thống cần kiểm tra.
Bước 4 – Tiếp cận theo quy trình an toàn
Đưa thiết bị đến vị trí kiểm tra bằng phương pháp được quy định, duy trì khoảng cách và sử dụng sào cách điện/phương tiện bảo vệ phù hợp nếu cần.
Bước 5 – Quan sát và lắng nghe cảnh báo
Theo dõi tín hiệu LED và âm thanh của thiết bị.
Bước 6 – Thực hiện bước xác nhận tiếp theo
Nếu công việc yêu cầu xác nhận trạng thái điện, phải thực hiện phương pháp kiểm tra được quy định thay vì chỉ dựa vào thiết bị phát hiện không tiếp xúc.
SEW 278HP là thiết bị phát hiện điện áp AC không tiếp xúc, không phải thiết bị đo điện áp định lượng.
Đặc biệt, không nên sử dụng kết quả “không phát hiện” làm căn cứ duy nhất để kết luận rằng một mạch hoặc thiết bị đã hoàn toàn mất điện.
Trong công tác điện, cần thực hiện đầy đủ các bước:
SEW 278HP nên được xem là một công cụ hỗ trợ phát hiện điện trường, nằm trong tổng thể quy trình an toàn điện chứ không thay thế toàn bộ quy trình đó.
SEW 278HP có thể phù hợp với các nhóm người dùng và tổ chức có nhu cầu kiểm tra điện áp AC không tiếp xúc, chẳng hạn:
Phục vụ các công việc kiểm tra đường dây, thiết bị và khu vực điện áp cao theo quy trình của đơn vị.
Hỗ trợ kỹ thuật viên điện trong quá trình kiểm tra hệ thống điện và thiết bị phân phối.
Có thể sử dụng trong các công việc kiểm tra điện tại công trường khi thiết bị phù hợp với yêu cầu kỹ thuật.
Hỗ trợ bước nhận biết sự hiện diện của điện trường trước các hoạt động kiểm tra hoặc bảo trì tiếp theo.
Có thể sử dụng như một công cụ hỗ trợ kiểm tra trong phạm vi cấp điện áp và điều kiện sử dụng phù hợp.
SEW 278HP có 8 mức cài đặt: 240V, 2kV, 6kV, 11kV, 22kV, 33kV, 132kV và 275kV AC.
Không. Thiết bị được thiết kế để phát hiện điện áp AC bằng phương pháp không tiếp xúc, thông qua cảm biến điện trường.
Không nên sử dụng SEW 278HP như một máy đo điện áp định lượng. Chức năng chính của thiết bị là phát hiện sự hiện diện của điện trường AC theo điều kiện và mức cài đặt phù hợp.
Có. Thiết bị sử dụng cả tín hiệu LED và âm thanh để cảnh báo.
Có. Thiết bị có 3 đèn LED bố trí dạng vòng, giúp quan sát tín hiệu từ nhiều hướng.
Có. Model 278HP được công bố với cấp bảo vệ IP65.
Thiết bị sử dụng 3 pin alkaline loại C, 1,5V.
Có. Thiết bị được thiết kế để tương thích với phần lớn các loại sào cách điện phù hợp.
Có. Thiết bị được thiết kế cho môi trường sử dụng trong nhà và ngoài trời, với cấp bảo vệ IP65 và điều kiện nhiệt độ, độ ẩm nằm trong phạm vi được công bố.
Không nên chỉ dựa vào SEW 278HP để xác nhận một hệ thống đã mất điện hoàn toàn. Khi công việc yêu cầu xác nhận trạng thái mất điện, phải sử dụng quy trình và thiết bị kiểm tra phù hợp theo yêu cầu kỹ thuật và an toàn.
SEW 278HP High Voltage Proximity Detector là thiết bị phát hiện điện áp AC không tiếp xúc được thiết kế cho phạm vi cài đặt rộng từ 240V đến 275kV. Với 8 mức điện áp, dải tần số 40–70Hz, cảm biến điện trường, cảnh báo LED 360° và âm thanh, chức năng tự kiểm tra cùng cấp bảo vệ IP65, thiết bị có thể hỗ trợ nhiều công việc kiểm tra điện trong môi trường công nghiệp và hiện trường.
Thiết kế vỏ nylon chịu va đập, trọng lượng khoảng 600g, sử dụng ba pin alkaline loại C và khả năng kết hợp với sào cách điện phù hợp giúp SEW 278HP thuận tiện cho công tác kiểm tra tại nhiều vị trí.
Đối với các kỹ thuật viên điện, đơn vị bảo trì, nhà thầu điện và đơn vị vận hành hệ thống điện, SEW 278HP có thể đóng vai trò công cụ phát hiện điện trường AC không tiếp xúc, hỗ trợ nhận biết nguy cơ trước khi thực hiện các bước công việc tiếp theo.
Khi sử dụng trong hệ thống điện áp cao, cần đặt SEW 278HP trong một quy trình an toàn điện hoàn chỉnh, kết hợp với phương tiện bảo vệ cá nhân, sào cách điện, thiết bị kiểm tra phù hợp, quy trình cô lập nguồn và các biện pháp an toàn liên quan.
SEW 278HP – thiết bị phát hiện điện áp AC không tiếp xúc, 8 mức cài đặt từ 240V đến 275kV, dành cho nhu cầu kiểm tra điện tại hiện trường và hệ thống điện công nghiệp.
| Thông số | Giá trị |
|---|---|
| Model | SEW 278HP |
| Loại thiết bị | Thiết bị phát hiện điện áp AC không tiếp xúc |
| Phương pháp phát hiện | Cảm biến điện trường |
| Dải điện áp cài đặt | 240V–275kV AC |
| Số mức cài đặt | 8 mức |
| Mức 1 | 240V |
| Mức 2 | 2kV |
| Mức 3 | 6kV |
| Mức 4 | 11kV |
| Mức 5 | 22kV |
| Mức 6 | 33kV |
| Mức 7 | 132kV |
| Mức 8 | 275kV |
| Tần số | 40–70Hz |
| Chỉ báo | LED và âm thanh |
| LED | 3 LED dạng vòng, hiển thị 360° |
| Chức năng tự kiểm tra | Có |
| Cấp bảo vệ | IP65 |
| Nguồn điện | 3 × pin alkaline loại C, 1,5V |
| Vỏ | Nylon chịu va đập cao |
| Nhiệt độ làm việc | -10°C đến +50°C |
| Nhiệt độ lưu trữ | -20°C đến +60°C |
| Độ ẩm | 85% RH tại 40°C |
| Chiều cao hộp | 265mm |
| Chiều rộng hộp | 117mm |
| Khối lượng | Khoảng 600g, bao gồm pin |
| Môi trường sử dụng | Trong nhà và ngoài trời |
| Tương thích | Phần lớn sào cách điện phù hợp |
| Tiêu chuẩn | EN 61326-1, CISPR 11, EN 61000-4-2, EN 61000-4-3, EN 61000-4-8 |
