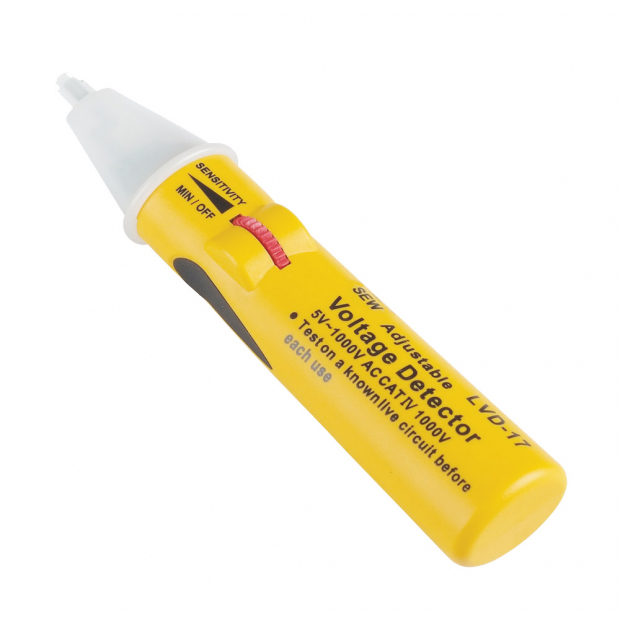

SEW LVD-17 là bút dò điện áp thấp thông minh không tiếp xúc (Smart Non-Contact Voltage Detector) được thiết kế để phát hiện sự hiện diện của điện áp xoay chiều AC từ 5V đến 1000V.
SEW LVD-17 là bút dò điện áp thấp thông minh không tiếp xúc (Smart Non-Contact Voltage Detector) được thiết kế để phát hiện sự hiện diện của điện áp xoay chiều AC từ 5V đến 1000V.
Khác với các bút dò điện áp không tiếp xúc thông thường, LVD-17 sử dụng vi xử lý điều khiển (microprocessor-controlled) kết hợp với núm điều chỉnh độ nhạy bằng ngón tay (thumbwheel), cho phép người sử dụng điều chỉnh mức nhạy phù hợp với từng nhóm mạch điện.
Thiết bị có thể được điều chỉnh để kiểm tra nhiều loại hệ thống dây điện, từ power wiring đến các mạch điện áp thấp hơn như lighting, thermostat và các mạch điều khiển điện áp thấp.
Khi phát hiện điện áp AC, SEW LVD-17 cảnh báo bằng đèn LED sáng/nhấp nháy và âm thanh gián đoạn. Thiết bị còn có LED báo tình trạng pin và chức năng Identify Hot and Neutral, hỗ trợ phân biệt dây pha và dây trung tính trong những điều kiện phù hợp.
Với dải phát hiện 5–1000V AC, tần số 50–500Hz, cấp CAT IV 1000V, kích thước 142 × 28 × 27mm và trọng lượng chỉ khoảng 39g gồm pin, LVD-17 là một thiết bị kiểm tra điện áp cầm tay hướng đến kỹ thuật viên điện, bảo trì, M&E và công việc kiểm tra hệ thống điện trong nhà.
Lưu ý: SEW LVD-17 là thiết bị dò điện áp không tiếp xúc, không phải đồng hồ đo điện áp. Dải 5–1000V AC là phạm vi phát hiện được công bố, không phải phạm vi đo giá trị điện áp với độ chính xác định lượng.
SEW LVD-17 thuộc nhóm Low Voltage Detector – LVD, nhưng được phát triển theo hướng smart voltage detector với điều khiển bằng vi xử lý.
Thiết bị sử dụng phương pháp non-contact voltage detection, tức phát hiện điện áp AC mà không cần tiếp xúc trực tiếp với phần dẫn điện.
Các đặc điểm chính của LVD-17 gồm:
Điểm đáng chú ý là LVD-17 không chỉ được thiết kế để phát hiện nguồn điện thông thường mà còn cho phép điều chỉnh độ nhạy để phù hợp với nhiều nhóm mạch khác nhau.
Thông số nổi bật nhất của SEW LVD-17 là:
Voltage Detection: 5V~1000V AC
So với LVD-15 và LVD-25 có dải bắt đầu từ 50V, LVD-17 được công bố khả năng phát hiện từ 5V AC.
Điều này mở rộng phạm vi ứng dụng của thiết bị sang những mạch điện áp thấp hơn, tùy thuộc vào điều kiện thực tế và mức độ tín hiệu mà cảm biến có thể nhận biết.
LVD-17 có thể được điều chỉnh để sử dụng cho:
Tuy nhiên, cần hiểu chính xác rằng 5V–1000V AC là dải điện áp phát hiện được công bố, không phải thiết bị đo điện áp từ 5V đến 1000V.
LVD-17 không hiển thị giá trị như:
5,0V / 24V / 110V / 220V / 380V / 400V
mà cung cấp tín hiệu cảnh báo khi nhận biết điện trường AC phù hợp.
Một đặc điểm quan trọng của LVD-17 là:
Microprocessor-controlled smart voltage detector
Việc sử dụng vi xử lý giúp thiết bị kiểm soát quá trình phát hiện và xử lý tín hiệu cảm biến theo thiết kế của sản phẩm.
Đây là điểm khác biệt đáng chú ý khi so sánh với các loại bút thử điện đơn giản.
LVD-17 được xây dựng để có thể hoạt động với nhiều mức tín hiệu khác nhau thông qua hệ thống điều chỉnh độ nhạy.
Người sử dụng không chỉ bật/tắt thiết bị mà còn có thể điều chỉnh detector theo điều kiện của mạch cần kiểm tra.
SEW LVD-17 được trang bị:
Sensitivity Adjustable with Thumbwheel
Núm điều chỉnh độ nhạy cho phép người sử dụng thay đổi mức nhạy của detector.
Đây là tính năng đặc biệt hữu ích đối với thiết bị dò điện áp không tiếp xúc.
Trong thực tế, cường độ điện trường mà cảm biến nhận được có thể thay đổi theo:
Nếu độ nhạy quá cao, detector có thể dễ phản ứng với các nguồn điện lân cận. Nếu độ nhạy quá thấp, tín hiệu của một mạch điện áp thấp có thể khó nhận biết.
Núm thumbwheel cho phép người sử dụng điều chỉnh độ nhạy theo ứng dụng thay vì chỉ sử dụng một mức cố định.
Nhà sản xuất định hướng LVD-17 cho khả năng điều chỉnh để sử dụng trên:
Power Wiring + Lighting + Thermostats + Low Voltage Circuits
Điều này làm cho LVD-17 phù hợp với nhiều nhóm công việc kiểm tra điện trong nhà.
Dùng để kiểm tra dây cấp nguồn AC trong phạm vi phù hợp.
Hỗ trợ kiểm tra các mạch cấp nguồn cho thiết bị chiếu sáng.
Có thể điều chỉnh độ nhạy cho các mạch điều khiển thermostat phù hợp.
Dải phát hiện bắt đầu từ 5V AC cho phép LVD-17 hướng đến các mạch AC điện áp thấp.
Tuy nhiên, cần phân biệt low voltage circuit trong ngữ cảnh thiết bị với mọi hệ thống tín hiệu điện tử. Không phải tất cả mạch điều khiển hoặc tín hiệu điện đều tạo ra điện trường đủ để detector nhận biết.
LVD-17 sử dụng:
Non-Contact Voltage Detection
Đầu cảm biến phát hiện điện trường AC xung quanh dây dẫn mà không yêu cầu tiếp xúc trực tiếp với phần dẫn điện.
Điều này giúp thiết bị phù hợp cho bước kiểm tra sơ bộ như:
Thiết kế không tiếp xúc cũng giúp giảm thao tác tiếp xúc trực tiếp trong quá trình sàng lọc ban đầu.
Tuy nhiên, đây không phải lý do để bỏ qua quy trình an toàn điện.
Khi phát hiện điện áp, LVD-17 sử dụng:
LED + Tone
Đèn LED tạo tín hiệu trực quan, trong khi âm thanh cảnh báo giúp người sử dụng nhận biết trạng thái mà không cần liên tục quan sát thiết bị.
Cảnh báo kép đặc biệt hữu ích khi kỹ thuật viên đang tập trung vào dây hoặc thiết bị cần kiểm tra.
Tín hiệu âm thanh được mô tả là intermittent tone, tức cảnh báo dạng âm thanh gián đoạn.
Cùng với LED, hai tín hiệu này tạo thành hệ thống chỉ báo trực quan và âm thanh cho quá trình phát hiện.
Một tính năng đáng chú ý của SEW LVD-17 là:
Identify Hot and Neutral
Tức thiết bị có khả năng hỗ trợ nhận diện:
trong những điều kiện phù hợp.
Đây là tính năng hữu ích khi kiểm tra hệ thống dây điện AC, đặc biệt trong quá trình xác định nhanh dây nào đang mang điện.
Tuy nhiên, kết quả nhận diện Hot/Neutral cần được hiểu theo nguyên lý hoạt động của detector không tiếp xúc.
Các yếu tố như:
có thể ảnh hưởng đến khả năng phân biệt.
Khi yêu cầu xác định dây pha/trung tính một cách chắc chắn cho công việc kỹ thuật, cần sử dụng phương pháp kiểm tra phù hợp với hệ thống điện.
LVD-17 được trang bị:
LED indication for battery condition
Đây là một tính năng quan trọng đối với thiết bị dò điện áp.
Một detector sử dụng pin cần đảm bảo nguồn điện đủ để mạch cảm biến, bộ xử lý và hệ thống cảnh báo hoạt động đúng thiết kế.
LED báo tình trạng pin giúp người sử dụng kiểm tra trạng thái nguồn trước khi đưa thiết bị vào công việc.
LVD-17 sử dụng:
1 × pin AAA 1,5V
So với cấu hình hai pin AAA của LVD-15 và LVD-25, LVD-17 chỉ cần một pin AAA, giúp thiết bị duy trì thiết kế nhỏ gọn và trọng lượng nhẹ.
SEW LVD-17 được chỉ định:
Measurement Category: CAT IV 1000V
Đây là một điểm quan trọng khi đánh giá model LVD-17 trong hệ thống thiết bị kiểm tra điện.
CAT IV là cấp phân loại cao trong hệ thống Measurement Category, liên quan đến các vị trí như nguồn điện và phần đầu của hệ thống phân phối điện theo phạm vi áp dụng của tiêu chuẩn.
Thông số:
CAT IV 1000V
không có nghĩa rằng LVD-17 là đồng hồ đo 1000V.
Cần phân biệt:
| Thông số | Ý nghĩa |
|---|---|
| 5–1000V AC | Dải điện áp phát hiện |
| CAT IV 1000V | Measurement Category |
| LED + Tone | Hệ thống cảnh báo |
| Non-contact | Phương thức phát hiện |
Đây là cách đọc đúng thông số để tránh nhầm giữa dải phát hiện và cấp an toàn/phân loại đo lường.
Theo thông tin kỹ thuật được cung cấp, SEW LVD-17 đáp ứng:
EN 61010-1 CAT IV 1000V
EN 61010-1 là tiêu chuẩn an toàn đối với thiết bị điện dùng trong đo lường, điều khiển và phòng thí nghiệm.
Việc công bố CAT IV 1000V cùng tiêu chuẩn này cung cấp thông tin quan trọng về cấp phân loại của thiết bị.
Tuy nhiên, việc sản phẩm có cấp CAT IV 1000V không có nghĩa rằng mọi thao tác trên hệ thống điện đến 1000V đều an toàn nếu không tuân thủ quy trình.
CAT rating của thiết bị không thay thế PPE, quy trình cô lập nguồn, LOTO, khoảng cách an toàn hoặc các biện pháp kiểm soát năng lượng.
SEW LVD-17 cũng được công bố:
EN 61326-1
Tiêu chuẩn này liên quan đến yêu cầu về tương thích điện từ (EMC) đối với thiết bị điện dùng trong đo lường, điều khiển và phòng thí nghiệm.
Trong môi trường công nghiệp, khả năng tương thích điện từ là một yếu tố cần quan tâm bởi detector có thể hoạt động gần:
Thông tin về EN 61326-1 giúp người mua có thêm dữ liệu kỹ thuật khi đánh giá sản phẩm.
SEW LVD-17 được chỉ định:
For indoor use only
Do đó, sản phẩm phù hợp với các môi trường:
Không nên tự ý sử dụng LVD-17 ngoài trời nếu không có xác nhận từ tài liệu kỹ thuật hiện hành của nhà sản xuất.
Đây là điểm cần đưa vào trang sản phẩm để tránh khách hàng hiểu rằng CAT IV 1000V đồng nghĩa với khả năng sử dụng ngoài trời trong mọi điều kiện.
SEW LVD-17 được công bố với:
Nhiệt độ: 0–40°C
Độ ẩm: <80% RH
Độ cao: tối đa 2.000m
Pollution Degree: 2
Các giới hạn này xác định phạm vi môi trường thiết kế của sản phẩm.
Khi sử dụng trong nhà máy hoặc phòng kỹ thuật, cần đảm bảo thiết bị không phải làm việc trong điều kiện vượt quá các giới hạn được công bố.
LVD-17 có kích thước:
142 × 28 × 27mm
Khối lượng:
Khoảng 39g, bao gồm pin
Đây là một thiết kế rất nhẹ đối với một thiết bị dò điện áp có vi xử lý, điều chỉnh độ nhạy và cấp CAT IV 1000V.
Dạng bút giúp kỹ thuật viên dễ:
Trọng lượng 39g cũng giúp giảm tải khi kỹ thuật viên phải mang nhiều dụng cụ trong suốt ca làm việc.
LVD-17 có thể hỗ trợ phát hiện sự hiện diện của điện áp AC tại ổ cắm trong phạm vi phù hợp.
Khả năng điều chỉnh độ nhạy giúp thiết bị thích hợp với nhiều cấu hình dây dẫn khác nhau.
Có thể sử dụng để kiểm tra sơ bộ dây và mạch chiếu sáng.
Thiết bị được thiết kế với khả năng điều chỉnh để sử dụng trên các mạch thermostat phù hợp.
Dải phát hiện bắt đầu từ 5V AC, giúp mở rộng phạm vi ứng dụng sang một số mạch AC điện áp thấp.
Có thể hỗ trợ xác định dây pha và dây trung tính trong những điều kiện phù hợp.
LVD-17 được nhà sản xuất định hướng cho khả năng hỗ trợ tìm vị trí gián đoạn trên dây.
Trong môi trường bảo trì, tốc độ kiểm tra ban đầu có thể ảnh hưởng đáng kể đến hiệu quả công việc.
Một kỹ thuật viên có thể cần xác định nhanh:
Có điện hay không?
Dây nào đang mang điện?
Khu vực nào cần đo sâu hơn?
Mạch nào cần được kiểm tra tiếp?
LVD-17 có thể đảm nhiệm vai trò detector sàng lọc trước khi sử dụng các thiết bị đo chuyên dụng.
Một hệ thống dụng cụ bảo trì có thể kết hợp:
Trong cấu trúc đó, LVD-17 đóng vai trò phát hiện điện áp AC không tiếp xúc và kiểm tra nhanh.
Không.
Đây là điểm cần làm rõ ngay trên trang sản phẩm.
LVD-17 là:
Low Voltage Detector
không phải:
Digital Voltmeter
Thiết bị không được thiết kế để hiển thị giá trị điện áp chính xác.
Dải:
5–1000V AC
nên được hiểu là dải phát hiện điện áp, không phải dải đo định lượng.
Nếu công việc yêu cầu xác định chính xác:
thì cần sử dụng thiết bị đo điện áp phù hợp.
Khả năng phát hiện điện áp của LVD-17 có thể chịu ảnh hưởng bởi nhiều yếu tố.
Ví dụ:
Đặc biệt, khi độ nhạy được điều chỉnh bằng thumbwheel, người sử dụng cần hiểu rằng thay đổi độ nhạy có thể ảnh hưởng đến cách thiết bị phản hồi với môi trường xung quanh.
Do đó:
Không có tín hiệu cảnh báo không nên được hiểu là bằng chứng duy nhất rằng mạch đã mất điện.
Đối với công việc có nguy cơ điện giật, cần tuân thủ quy trình an toàn điện, cô lập nguồn, kiểm soát năng lượng và xác nhận trạng thái bằng phương pháp phù hợp.
| Hạng mục | Thông số |
|---|---|
| Model | SEW LVD-17 |
| Loại | Smart Low Voltage Detector |
| Phương pháp | Non-contact |
| Điện áp phát hiện | 5–1000V AC |
| Tần số | 50–500Hz |
| Measurement Category | CAT IV 1000V |
| Chỉ báo | LED + Tone |
| Điều chỉnh độ nhạy | Thumbwheel |
| Điều khiển | Microprocessor-controlled |
| Nhận diện | Hot / Neutral |
| LED tình trạng pin | Có |
| Hỗ trợ tìm dây đứt | Có |
| Môi trường sử dụng | Trong nhà |
| Nhiệt độ | 0–40°C |
| Độ ẩm | <80% RH |
| Độ cao | Tối đa 2.000m |
| Pollution Degree | 2 |
| Kích thước | 142 × 28 × 27mm |
| Trọng lượng | ~39g, gồm pin |
| Nguồn | 1 × AAA 1,5V |
| Tiêu chuẩn an toàn | EN 61010-1 CAT IV 1000V |
| EMC | EN 61326-1 |
Ba model đều thuộc nhóm bút dò điện áp không tiếp xúc của SEW nhưng có định hướng sử dụng khác nhau.
| Tiêu chí | LVD-15 | LVD-17 | LVD-25 |
|---|---|---|---|
| Điện áp phát hiện | 50–1000V AC | 5–1000V AC | 50–1000V AC |
| Tần số | 50–500Hz | 50–500Hz | 50–500Hz |
| Phương pháp | Không tiếp xúc | Không tiếp xúc | Không tiếp xúc |
| Cảnh báo | LED + Tone | LED + Tone | Rung + LED |
| Điều chỉnh độ nhạy | Không nêu | Có – Thumbwheel | Không nêu |
| Vi xử lý | Không nêu | Có | Không nêu |
| Hot/Neutral | Không nêu | Có | Không nêu |
| CAT | CAT III 600V | CAT IV 1000V | CAT III 1000V |
| Đèn pin | Có | Không nêu trong thông tin cung cấp | Có |
| Nguồn | 2 × AAA | 1 × AAA | 2 × AAA |
| Trọng lượng | ~45g | ~39g | ~51g |
| Môi trường | Indoor | Indoor | Theo cấu hình sản phẩm |
Từ bảng trên có thể thấy LVD-17 nổi bật ở dải phát hiện bắt đầu từ 5V, điều chỉnh độ nhạy, vi xử lý, nhận diện Hot/Neutral và CAT IV 1000V.
Đối với thiết bị kiểm tra điện, việc quản lý không chỉ dừng ở việc bảo quản sản phẩm.
Đơn vị sử dụng nên xây dựng checklist gồm:
Pin AAA nên được kiểm tra định kỳ và thay thế khi cần thiết.
Nếu thiết bị có dấu hiệu hư hỏng hoặc hoạt động bất thường, không nên tiếp tục sử dụng cho công việc kiểm tra điện cho đến khi được đánh giá phù hợp.
SEW LVD-17 là bút dò điện áp thấp thông minh không tiếp xúc, dùng để phát hiện điện áp AC từ 5V đến 1000V theo thông số công bố.
Không. Đây là non-contact voltage detector.
Dải phát hiện được công bố bắt đầu từ 5V AC. Khả năng phát hiện thực tế vẫn phụ thuộc vào điều kiện điện trường, cấu hình dây và độ nhạy được thiết lập.
Không. Đây là detector, không phải voltmeter. Dải 5–1000V AC là dải phát hiện.
Có. Thiết bị sử dụng thumbwheel để điều chỉnh độ nhạy.
Có. Nhà sản xuất mô tả sản phẩm là microprocessor-controlled smart voltage detector.
Có, sản phẩm được công bố chức năng Identify Hot and Neutral trong những điều kiện phù hợp.
Thiết bị sử dụng LED và âm thanh khi phát hiện điện áp.
Thiết bị sử dụng 1 pin AAA 1,5V.
Khoảng 39g, bao gồm pin.
Theo thông số được cung cấp, thiết bị chỉ sử dụng trong nhà.
Không. CAT IV 1000V là Measurement Category. Dải điện áp phát hiện của sản phẩm là 5–1000V AC.
Không nên sử dụng detector không tiếp xúc như căn cứ duy nhất để xác nhận mạch đã mất điện. Công việc có nguy cơ điện cần tuân thủ quy trình cô lập, kiểm soát năng lượng và phương pháp xác nhận phù hợp.
SEW LVD-17 – Smart Low Voltage Detector 5V–1000V AC là bút dò điện áp không tiếp xúc được thiết kế với nhiều tính năng hướng đến kiểm tra điện AC linh hoạt.
Các điểm nổi bật gồm:
Điểm tạo nên sự khác biệt của LVD-17 nằm ở sự kết hợp giữa dải phát hiện 5V–1000V AC, điều chỉnh độ nhạy, xử lý bằng vi xử lý và khả năng nhận diện Hot/Neutral trong một thiết bị dạng bút rất nhỏ gọn.
| Hạng mục | Thông số |
|---|---|
| Model | SEW LVD-17 |
| Loại | Smart Low Voltage Detector |
| Phương pháp | Non-contact |
| Điện áp phát hiện | 5–1000V AC |
| Tần số | 50–500Hz |
| Measurement Category | CAT IV 1000V |
| Chỉ báo | LED + Tone |
| Điều chỉnh độ nhạy | Thumbwheel |
| Điều khiển | Microprocessor-controlled |
| Nhận diện | Hot / Neutral |
| LED tình trạng pin | Có |
| Hỗ trợ tìm dây đứt | Có |
| Môi trường sử dụng | Trong nhà |
| Nhiệt độ | 0–40°C |
| Độ ẩm | <80% RH |
| Độ cao | Tối đa 2.000m |
| Pollution Degree | 2 |
| Kích thước | 142 × 28 × 27mm |
| Trọng lượng | ~39g, gồm pin |
| Nguồn | 1 × AAA 1,5V |
| Tiêu chuẩn an toàn | EN 61010-1 CAT IV 1000V |
| EMC | EN 61326-1 |
