SEW 375HP – thiết bị phát hiện điện áp AC không tiếp xúc 240V–275kV, tích hợp đèn pin LED, dành cho kiểm tra điện tại hiện trường, hệ thống điện công nghiệp và các ứng dụng điện áp cao phù hợp.
SEW 375HP High Voltage Proximity Detector là thiết bị phát hiện điện áp cao bằng phương pháp không tiếp xúc, được thiết kế để hỗ trợ nhận biết sự hiện diện của điện trường AC khi tiếp cận dây dẫn, cáp hoặc thiết bị điện đang mang điện.
Điểm nổi bật của SEW 375HP là sự kết hợp giữa cảm biến phát hiện điện áp không tiếp xúc và đèn pin LED tích hợp, giúp thiết bị phù hợp hơn với các công việc kiểm tra điện tại hiện trường, đặc biệt trong điều kiện ánh sáng yếu hoặc khi làm việc vào ban đêm.
Thiết bị có 8 mức cài đặt điện áp, gồm 240V, 2kV, 6kV, 11kV, 22kV, 33kV, 132kV và 275kV. Phạm vi lựa chọn rộng cho phép SEW 375HP hỗ trợ kiểm tra nhiều hệ thống điện áp AC khác nhau trong phạm vi ứng dụng được thiết kế.
SEW 375HP sử dụng cảm biến điện trường tích hợp, núm chọn độ nhạy và hệ thống cảnh báo bằng LED và âm thanh. Thiết bị không yêu cầu tiếp xúc vật lý trực tiếp với dây dẫn khi thực hiện chức năng phát hiện.
Với góc phát hiện điện áp 120°, cấp bảo vệ IP65, vỏ nylon chịu va đập, thiết kế nhỏ gọn và khả năng tương thích với phần lớn các loại sào cách điện phù hợp, SEW 375HP là một công cụ hỗ trợ cho công tác kiểm tra điện, bảo trì hệ thống điện và an toàn điện tại hiện trường.
SEW 375HP là thiết bị phát hiện điện áp cao kiểu tiếp cận, trong tiếng Anh thường được gọi là High Voltage Proximity Detector.
Khác với máy đo điện áp sử dụng que đo tiếp xúc, SEW 375HP được thiết kế để phát hiện điện trường AC mà không cần tiếp xúc trực tiếp với dây dẫn.
Bên trong thiết bị có một bảng cảm biến thu nhận điện trường, kết hợp với bộ chọn độ nhạy và hệ thống cảnh báo. Khi đưa thiết bị đến gần nguồn điện AC và điều kiện điện trường đáp ứng ngưỡng phát hiện, SEW 375HP sẽ đưa ra cảnh báo thông qua tín hiệu LED và âm thanh.
Thiết kế này cho phép người sử dụng thực hiện bước kiểm tra sơ bộ về sự hiện diện của điện trường trước khi tiến hành các thao tác tiếp theo theo quy trình an toàn điện.
Một điểm cần phân biệt rõ là:
SEW 375HP là thiết bị phát hiện điện trường/điện áp AC không tiếp xúc, không phải máy đo điện áp định lượng.
Do đó, thiết bị không nên được sử dụng như phương tiện duy nhất để xác nhận một hệ thống đã hoàn toàn mất điện.
Khi một dây dẫn mang điện xoay chiều, xung quanh dây dẫn tồn tại một điện trường.
SEW 375HP sử dụng cảm biến điện trường tích hợp để nhận biết tín hiệu này khi thiết bị được đưa đến gần nguồn điện.
Nguyên lý có thể mô tả đơn giản:
Nguồn AC → tạo điện trường → cảm biến SEW 375HP thu nhận tín hiệu → mạch xử lý → cảnh báo LED + âm thanh.
Cường độ điện trường thường có xu hướng tăng theo điện áp và giảm nhanh khi khoảng cách tăng hoặc khi có sự che chắn bởi các vật dẫn/nối đất. Vì vậy, khoảng cách phát hiện thực tế không phải là một giá trị cố định cho mọi tình huống.
Theo thông tin kỹ thuật được cung cấp, với một dây dẫn mang điện 250VAC, khoảng cách phát hiện có thể vào khoảng 10cm trong điều kiện thử nghiệm nêu trong tài liệu. Khi dây trung tính và dây nối đất được nhóm cùng với dây dẫn, chẳng hạn trong một dây cáp mềm, khoảng cách này có thể giảm xuống khoảng 5cm.
Các giá trị này chỉ nên được xem là thông tin tham khảo theo điều kiện thử nghiệm cụ thể. Khả năng phát hiện thực tế có thể thay đổi theo cấu hình dây dẫn, điện áp, khoảng cách, lớp che chắn, môi trường và các yếu tố khác.

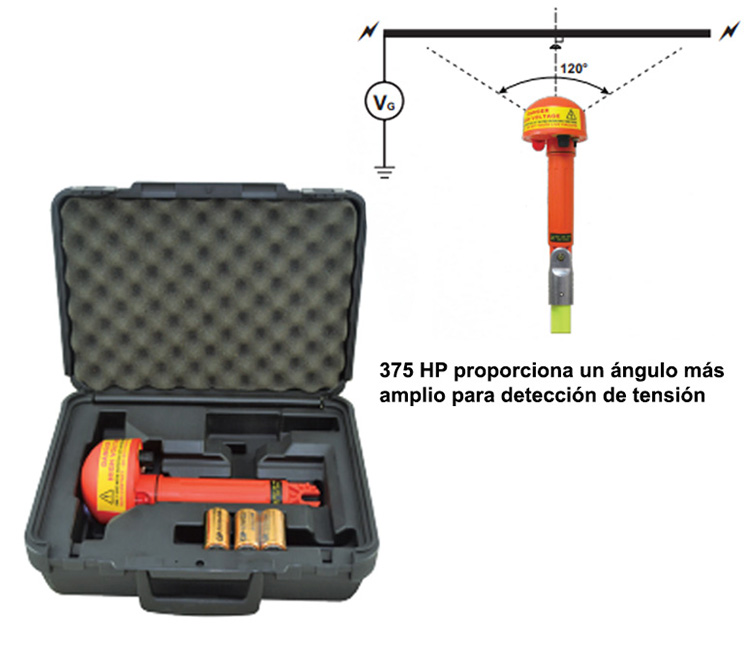

Một đặc điểm đáng chú ý của SEW 375HP là góc phát hiện điện áp rộng 120°.
Góc phát hiện rộng giúp cảm biến có khả năng tiếp nhận điện trường trong vùng quan sát lớn hơn, hỗ trợ người vận hành khi đưa thiết bị tiếp cận dây dẫn hoặc khu vực cần kiểm tra.
Điều này đặc biệt hữu ích trong các tình huống:
Tuy nhiên, góc 120° không đồng nghĩa với việc thiết bị có thể phát hiện mọi nguồn điện trong phạm vi hình học 120°. Khả năng phát hiện thực tế vẫn phụ thuộc vào cường độ điện trường, khoảng cách, cấu hình dây dẫn và điều kiện môi trường.
SEW 375HP được thiết kế với 8 mức cài đặt điện áp:
| Mức cài đặt | Điện áp |
|---|---|
| 1 | 240V |
| 2 | 2kV |
| 3 | 6kV |
| 4 | 11kV |
| 5 | 22kV |
| 6 | 33kV |
| 7 | 132kV |
| 8 | 275kV |
Dải lựa chọn này cho phép SEW 375HP được sử dụng cho nhiều cấp điện áp AC khác nhau.
Mức 240V phù hợp cho các tình huống kiểm tra điện áp AC thấp trong phạm vi ứng dụng của thiết bị.
Đây là các mức dành cho những hệ thống có điện áp cao hơn, có thể xuất hiện trong một số hệ thống công nghiệp, phân phối hoặc thiết bị điện chuyên dụng.
Các mức 22kV và 33kV thường được quan tâm trong những ứng dụng liên quan đến mạng phân phối điện và hệ thống điện công nghiệp.
Đây là hai mức cao nhất trong hệ thống cài đặt của SEW 375HP, dành cho những ứng dụng kiểm tra liên quan đến hệ thống điện áp cao hơn.
Khi sử dụng, người vận hành phải lựa chọn mức điện áp phù hợp với hệ thống cần kiểm tra và tuân thủ hướng dẫn kỹ thuật của nhà sản xuất.
Một ưu điểm riêng của SEW 375HP là được tích hợp đèn pin LED.
Trong công việc điện tại hiện trường, kỹ thuật viên có thể phải kiểm tra thiết bị trong:
Đèn pin LED tích hợp giúp người sử dụng có thêm nguồn sáng ngay trên thiết bị, giảm nhu cầu phải cầm thêm một đèn pin riêng trong những tình huống phù hợp.
Tính năng này đặc biệt hữu ích khi kết hợp với chức năng phát hiện điện áp, bởi người vận hành có thể vừa quan sát khu vực kiểm tra vừa sử dụng thiết bị trong điều kiện ánh sáng hạn chế.
Tuy nhiên, đèn pin chỉ có chức năng chiếu sáng hỗ trợ và không thay thế hệ thống chiếu sáng an toàn cần thiết tại công trường.
SEW 375HP sử dụng hai phương thức cảnh báo:
Cảnh báo quang học + cảnh báo âm thanh.
Tín hiệu LED giúp người vận hành quan sát trực tiếp trạng thái thiết bị.
Tín hiệu âm thanh cung cấp một phương thức cảnh báo bổ sung, đặc biệt hữu ích khi người sử dụng không liên tục nhìn vào thiết bị.
Sự kết hợp này tạo ra giao diện đơn giản:
Phát hiện điện trường → LED cảnh báo → tín hiệu âm thanh.
Đối với công việc hiện trường, việc có cả tín hiệu quang học và âm thanh giúp giảm sự phụ thuộc vào một phương thức cảnh báo duy nhất.
SEW 375HP có cấp bảo vệ IP65.
Cấp IP65 cho biết thiết bị có khả năng bảo vệ vỏ trước bụi và tia nước theo điều kiện thử nghiệm tương ứng.
Đây là đặc điểm phù hợp với thiết bị được thiết kế cho cả môi trường trong nhà và ngoài trời.
SEW 375HP có thể được xem xét sử dụng trong:
Tuy nhiên, IP65 không có nghĩa thiết bị được thiết kế để ngâm nước. Người sử dụng vẫn cần tuân thủ điều kiện môi trường, nhiệt độ và độ ẩm được công bố.
SEW 375HP sử dụng vỏ nylon chịu va đập cao.
Đây là lựa chọn phù hợp cho một thiết bị thường xuyên được mang theo và sử dụng trong môi trường hiện trường.
Thiết kế hướng đến các yếu tố:
Khối lượng thiết bị khoảng 600g, bao gồm pin.

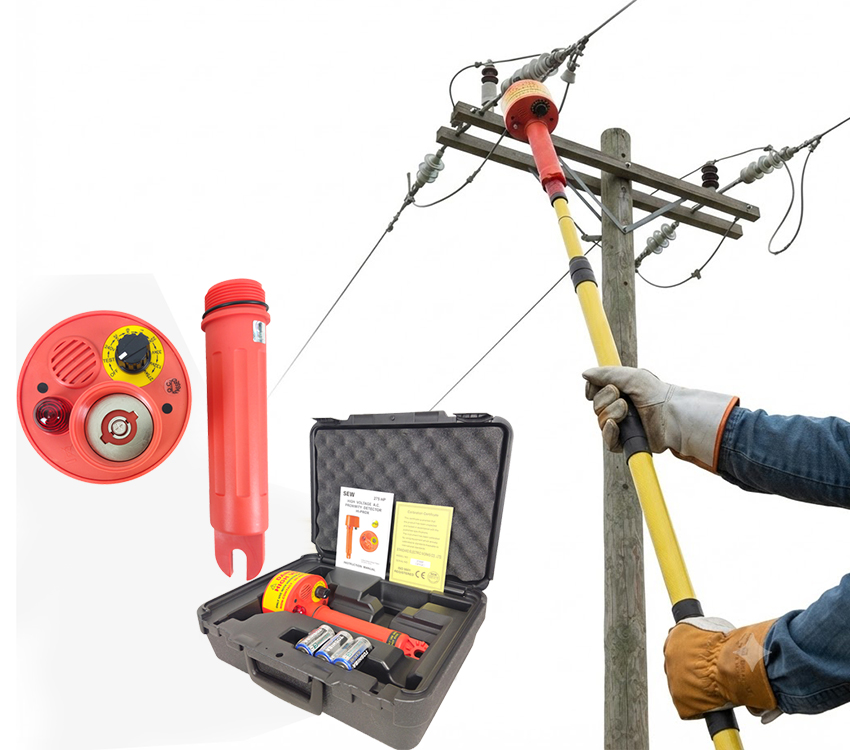

SEW 375HP được thiết kế để tương thích với phần lớn các loại sào cách điện phù hợp.
Khi kết hợp với sào cách điện, thiết bị có thể được đưa đến vị trí kiểm tra từ khoảng cách làm việc phù hợp.
Điều này đặc biệt có ý nghĩa trong công tác kiểm tra hệ thống điện áp cao, nơi khoảng cách giữa người vận hành và phần mang điện là yếu tố quan trọng.
Tuy nhiên, cần lựa chọn sào cách điện có cấp điện áp và cấu hình phù hợp.
Không nên hiểu rằng chỉ cần gắn SEW 375HP lên một sào bất kỳ là đã đảm bảo khoảng cách an toàn. Khoảng cách làm việc phải được xác định theo cấp điện áp, quy trình an toàn và loại thiết bị sử dụng.
SEW 375HP được trang bị chức năng tự kiểm tra – Self-Test.
Trước khi thực hiện công việc, người sử dụng nên kiểm tra thiết bị theo hướng dẫn của nhà sản xuất.
Quy trình kiểm tra trước khi sử dụng giúp đánh giá trạng thái hoạt động của thiết bị trước khi đưa vào môi trường làm việc thực tế.
Self-test không thay thế:
Đây là ứng dụng chính của SEW 375HP.
Thiết bị có thể được sử dụng để hỗ trợ nhận biết sự hiện diện của điện trường AC mà không cần tiếp xúc trực tiếp với dây dẫn.
Ứng dụng này phù hợp cho bước kiểm tra sơ bộ trước khi thực hiện các thao tác tiếp theo theo quy trình.
SEW 375HP có thể hỗ trợ kiểm tra dây dẫn hoặc cáp khi cần xác định sự hiện diện của điện trường.
Khả năng phát hiện thực tế phụ thuộc vào cấu trúc cáp và mức độ che chắn.
Đặc biệt, tài liệu sản phẩm lưu ý rằng điện trường có thể bị suy giảm đáng kể khi có sự che chắn hoặc khi dây dẫn được bố trí cùng dây trung tính và dây nối đất.
Với mức cài đặt lên đến 275kV, SEW 375HP có thể được sử dụng trong các ứng dụng kiểm tra điện áp cao phù hợp với phạm vi kỹ thuật của thiết bị.
Khi làm việc trên đường dây hoặc thiết bị điện áp cao, người sử dụng phải tuân thủ nghiêm ngặt quy trình an toàn điện.
SEW 375HP có thể hỗ trợ nhận biết khu vực có điện trường trong quá trình kiểm tra dây dẫn hoặc cáp.
Tuy nhiên, thiết bị không nên được hiểu là máy định vị lỗi cáp chuyên dụng. Nó không thay thế các thiết bị chuyên dùng để xác định chính xác vị trí đứt, chạm chập hoặc lỗi cáp.
Trong hệ thống điện, điện áp có thể xuất hiện do hiện tượng cảm ứng hoặc điện tích còn tồn tại.
SEW 375HP có thể hỗ trợ phát hiện điện trường AC trong những điều kiện phù hợp.
Khi cần xác định chính xác giá trị hoặc nguyên nhân của điện áp dư/cảm ứng, cần sử dụng thiết bị đo và phương pháp chuyên dụng.
Thiết bị cũng có thể được sử dụng để hỗ trợ kiểm tra sự hiện diện của điện trường tại khu vực thiết bị đã được nối đất.
Tuy nhiên, kết quả phát hiện không nên được sử dụng riêng lẻ để kết luận về tình trạng nối đất hoặc trạng thái an toàn của hệ thống.
Khoảng cách phát hiện là một trong những vấn đề quan trọng nhất đối với thiết bị phát hiện điện áp không tiếp xúc.
Không có một khoảng cách duy nhất áp dụng cho mọi hệ thống.
Theo thông tin được cung cấp:
Điều này cho thấy cấu hình dây dẫn có ảnh hưởng trực tiếp đến khả năng phát hiện.
Khoảng cách cũng có thể thay đổi bởi:
Do đó, không nên lấy khoảng cách 5cm hoặc 10cm làm khoảng cách an toàn khi làm việc với điện áp nguy hiểm.
Khoảng cách phát hiện và khoảng cách an toàn là hai khái niệm hoàn toàn khác nhau.
SEW 375HP có dải tần số 40–70Hz.
Thông số này xác định phạm vi tần số AC mà thiết bị được thiết kế để phát hiện.
Khi đánh giá khả năng phù hợp của thiết bị cho một hệ thống điện, cần xem xét đồng thời:
Không nên chỉ dựa vào thông số điện áp tối đa 275kV để kết luận thiết bị phù hợp với một ứng dụng cụ thể.
Thông số môi trường của SEW 375HP:
| Điều kiện | Giá trị |
|---|---|
| Nhiệt độ làm việc | -10°C đến +50°C |
| Nhiệt độ lưu trữ | -20°C đến +60°C |
| Độ ẩm | 85% RH tại 40°C |
| Cấp bảo vệ | IP65 |
Trong điều kiện nóng ẩm, người sử dụng nên chú ý đến việc bảo quản thiết bị và pin.
Không nên để thiết bị trong môi trường có nhiệt độ hoặc độ ẩm vượt quá phạm vi được công bố.
SEW 375HP được cung cấp với các tiêu chuẩn liên quan đến tương thích điện từ:
Các tiêu chuẩn trên liên quan đến yêu cầu và thử nghiệm về tương thích điện từ của thiết bị.
Khi đưa SEW 375HP vào một quy trình làm việc cụ thể, doanh nghiệp vẫn cần đánh giá các tiêu chuẩn an toàn điện áp dụng cho công việc và hệ thống điện tương ứng.
| Thông số | Giá trị |
|---|---|
| Model | SEW 375HP |
| Loại thiết bị | Thiết bị phát hiện điện áp AC không tiếp xúc |
| Nguyên lý | Cảm biến điện trường |
| Phương pháp | Phát hiện khi tiếp cận, không tiếp xúc |
| Dải điện áp cài đặt | 240V–275kV AC |
| Số mức cài đặt | 8 mức |
| Mức điện áp | 240V / 2kV / 6kV / 11kV / 22kV / 33kV / 132kV / 275kV |
| Góc phát hiện | 120° |
| Tần số | 40–70Hz |
| Cảnh báo | LED + âm thanh |
| Đèn pin | LED tích hợp |
| Chức năng tự kiểm tra | Có |
| Cấp bảo vệ | IP65 |
| Nguồn điện | 3 × pin alkaline loại C, 1,5V |
| Vật liệu vỏ | Nylon chịu va đập cao |
| Nhiệt độ làm việc | -10°C đến +50°C |
| Nhiệt độ lưu trữ | -20°C đến +60°C |
| Độ ẩm | 85% RH tại 40°C |
| Chiều cao hộp | 265mm |
| Chiều rộng hộp | 117mm |
| Khối lượng | Khoảng 600g, bao gồm pin |
| Môi trường | Trong nhà và ngoài trời |
| Tương thích | Phần lớn sào cách điện phù hợp |
| Tiêu chuẩn | EN 61326-1, CISPR 11, EN 61000-4-2, EN 61000-4-3, EN 61000-4-8 |
SEW 375HP là thiết bị hỗ trợ phát hiện điện trường AC. Vì vậy, việc sử dụng thiết bị cần được đặt trong một quy trình an toàn điện hoàn chỉnh.
Người vận hành cần:
Đặc biệt, khoảng cách phát hiện của thiết bị không phải là khoảng cách tiếp cận an toàn.
Thiết bị có thể được xem xét cho:
Hỗ trợ các công việc kiểm tra đường dây và thiết bị điện áp cao theo quy trình vận hành.
Phù hợp cho đội kỹ thuật điện và bảo trì trong quá trình kiểm tra hệ thống điện.
Có thể sử dụng như công cụ hỗ trợ kiểm tra điện tại công trường trong những ứng dụng phù hợp.
Hỗ trợ nhận biết sự hiện diện của điện trường AC trước khi tiến hành các bước kiểm tra tiếp theo.
Thiết kế IP65 và đèn pin LED giúp thiết bị phù hợp hơn với những công việc cần kiểm tra tại hiện trường, bao gồm điều kiện ánh sáng hạn chế.
SEW 375HP là thiết bị phát hiện điện áp AC không tiếp xúc, sử dụng cảm biến điện trường để nhận biết sự hiện diện của điện áp khi tiếp cận nguồn điện.
Thiết bị có 8 mức cài đặt, cao nhất là 275kV.
Không. Thiết bị được thiết kế để phát hiện điện áp bằng phương pháp không tiếp xúc.
Có. SEW 375HP được tích hợp đèn pin LED, hỗ trợ chiếu sáng trong điều kiện thiếu sáng hoặc làm việc ban đêm.
Thiết bị có góc phát hiện điện áp 120° theo thông số sản phẩm.
Có. Model 375HP có cấp bảo vệ IP65.
Thiết bị sử dụng 3 pin alkaline loại C, 1,5V.
Có. Thiết bị tương thích với phần lớn các loại sào cách điện phù hợp.
Không nên sử dụng SEW 375HP như một máy đo điện áp định lượng. Chức năng chính của thiết bị là phát hiện sự hiện diện của điện trường AC bằng phương pháp không tiếp xúc.
Khoảng cách phụ thuộc vào điện áp, cấu hình dây dẫn, khoảng cách, che chắn và môi trường. Theo thông tin kỹ thuật được cung cấp, một dây mang điện 250VAC có khoảng cách phát hiện khoảng 10cm trong điều kiện thử nghiệm cụ thể; với dây trung tính và dây nối đất được nhóm cùng, khoảng cách có thể giảm xuống khoảng 5cm.
Không nên chỉ dựa vào SEW 375HP để xác nhận một hệ thống đã hoàn toàn mất điện. Khi công việc yêu cầu xác nhận trạng thái mất điện, cần thực hiện quy trình và sử dụng thiết bị kiểm tra phù hợp.
SEW 375HP High Voltage Proximity Detector là thiết bị phát hiện điện áp AC không tiếp xúc được thiết kế với 8 mức cài đặt từ 240V đến 275kV, sử dụng cảm biến điện trường, cảnh báo LED và âm thanh, góc phát hiện 120° và đèn pin LED tích hợp.
So với một thiết bị phát hiện điện áp thông thường, đèn pin LED là một tính năng thực dụng khi làm việc tại hiện trường trong điều kiện ánh sáng hạn chế. Cùng với cấp bảo vệ IP65, vỏ nylon chịu va đập, thiết kế nhỏ gọn, chức năng tự kiểm tra và khả năng kết hợp với sào cách điện phù hợp, SEW 375HP được định hướng cho các ứng dụng kiểm tra điện trong môi trường công nghiệp và ngoài trời.
Thiết bị có thể hỗ trợ kỹ thuật viên trong các công việc phát hiện điện áp AC không tiếp xúc, kiểm tra dây dẫn và cáp, hỗ trợ kiểm tra đường dây điện áp cao, nhận biết điện áp dư hoặc cảm ứng và kiểm tra sơ bộ sự hiện diện của điện trường.
Đối với hệ thống điện áp cao, SEW 375HP cần được sử dụng như một công cụ hỗ trợ trong quy trình an toàn điện, kết hợp với thiết bị bảo vệ cá nhân, sào cách điện, thiết bị kiểm tra chuyên dụng và quy trình cô lập nguồn điện phù hợp.
SEW 375HP – thiết bị phát hiện điện áp AC không tiếp xúc 240V–275kV, tích hợp đèn pin LED, dành cho kiểm tra điện tại hiện trường, hệ thống điện công nghiệp và các ứng dụng điện áp cao phù hợp.
| Thông số | Giá trị |
|---|---|
| Model | SEW 375HP |
| Loại thiết bị | Thiết bị phát hiện điện áp AC không tiếp xúc |
| Nguyên lý | Cảm biến điện trường |
| Phương pháp | Phát hiện khi tiếp cận, không tiếp xúc |
| Dải điện áp cài đặt | 240V–275kV AC |
| Số mức cài đặt | 8 mức |
| Mức điện áp | 240V / 2kV / 6kV / 11kV / 22kV / 33kV / 132kV / 275kV |
| Góc phát hiện | 120° |
| Tần số | 40–70Hz |
| Cảnh báo | LED + âm thanh |
| Đèn pin | LED tích hợp |
| Chức năng tự kiểm tra | Có |
| Cấp bảo vệ | IP65 |
| Nguồn điện | 3 × pin alkaline loại C, 1,5V |
| Vật liệu vỏ | Nylon chịu va đập cao |
| Nhiệt độ làm việc | -10°C đến +50°C |
| Nhiệt độ lưu trữ | -20°C đến +60°C |
| Độ ẩm | 85% RH tại 40°C |
| Chiều cao hộp | 265mm |
| Chiều rộng hộp | 117mm |
| Khối lượng | Khoảng 600g, bao gồm pin |
| Môi trường | Trong nhà và ngoài trời |
| Tương thích | Phần lớn sào cách điện phù hợp |
| Tiêu chuẩn | EN 61326-1, CISPR 11, EN 61000-4-2, EN 61000-4-3, EN 61000-4-8 |
