Palang xích điện móc treo cố định HAK05-02 là thiết bị nâng hạ công nghiệp có tải trọng danh nghĩa 5 tấn theo bảng thông số nguồn. Model được mô tả với cấu hình hai nhánh xích, chiều cao nâng tiêu chuẩn trong bảng là 3 m, tốc độ nâng 2,8 m/phút đối với phiên bản một tốc độ và 2,8/0,9 m/phút đối với phiên bản hai tốc độ. Thiết bị sử dụng nguồn điện ba pha, với dải điện áp được tài liệu nguồn ghi là 220–440 V và tần số 50/60 Hz.

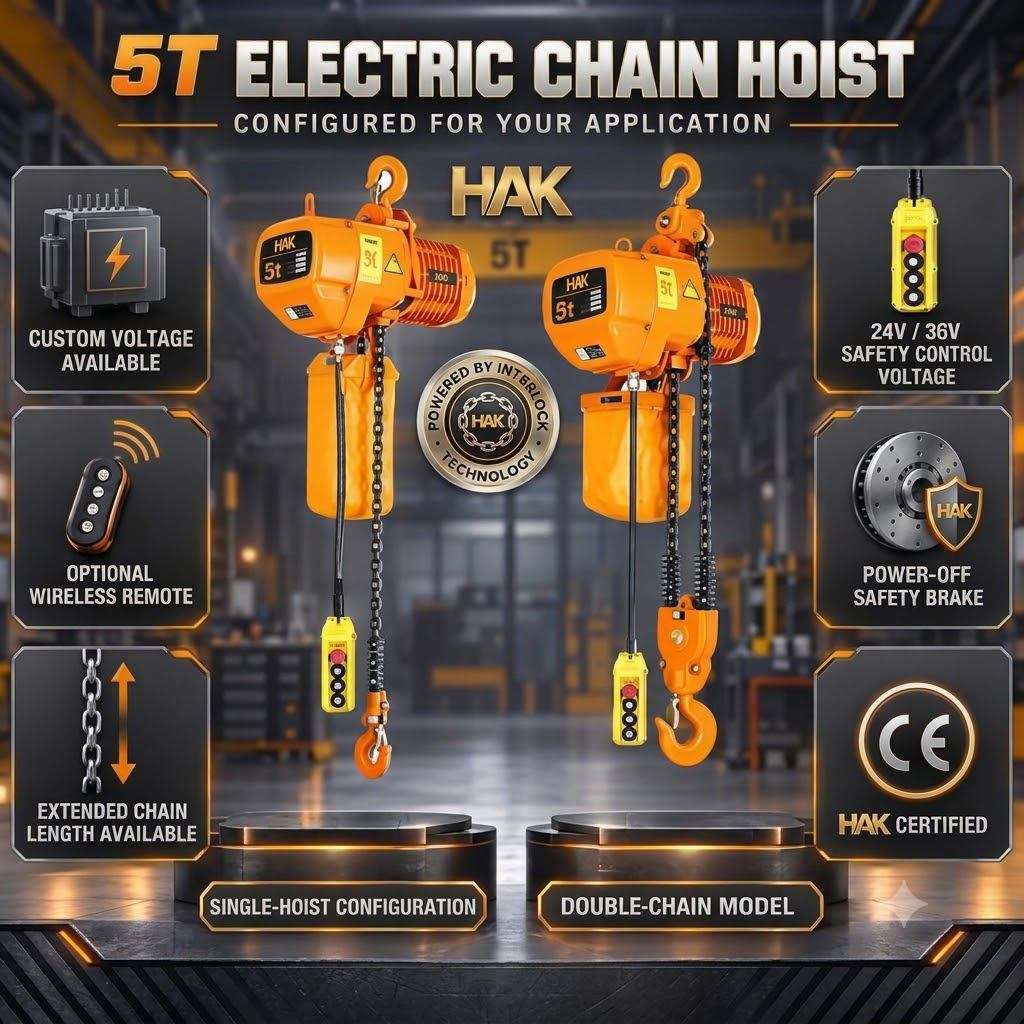

HAK05-02 Electric Chain Hoist – 5 Ton, Fixed Hook Suspension, Double Chain
Palang xích điện móc treo cố định HAK05-02 là thiết bị nâng hạ công nghiệp có tải trọng danh nghĩa 5 tấn theo bảng thông số nguồn. Model được mô tả với cấu hình hai nhánh xích, chiều cao nâng tiêu chuẩn trong bảng là 3 m, tốc độ nâng 2,8 m/phút đối với phiên bản một tốc độ và 2,8/0,9 m/phút đối với phiên bản hai tốc độ. Thiết bị sử dụng nguồn điện ba pha, với dải điện áp được tài liệu nguồn ghi là 220–440 V và tần số 50/60 Hz.
Sản phẩm hướng đến nhu cầu nâng hạ vật tư, cụm máy, chi tiết cơ khí và tải trọng công nghiệp tại các nhà máy, xưởng lắp ráp, khu vực bảo trì và dây chuyền sản xuất. Cấu hình móc treo cố định phù hợp với các vị trí lắp đặt được thiết kế để nâng hạ tại một điểm; không nên nhầm lẫn với phiên bản có con chạy điện di chuyển dọc theo dầm.
TATEKSAFE cung cấp thông tin sản phẩm và hỗ trợ khách hàng doanh nghiệp đối chiếu yêu cầu kỹ thuật trước khi lựa chọn. Khi lập hồ sơ mua hàng, khách hàng cần xác nhận đúng phiên bản HAK05-02, chiều cao nâng, chế độ tốc độ, nguồn điện, loại xích và các cơ cấu bảo vệ theo tài liệu chính thức của nhà sản xuất.
Palang xích điện HAK05-02 được mô tả là thiết bị nâng hạ có tải trọng 5 tấn, sử dụng xích tải và cấu hình móc treo cố định. Theo bảng thông số, model có chiều cao nâng 3 m ở cấu hình tiêu chuẩn được liệt kê. Chiều cao nâng có thể được tùy chỉnh theo thông tin thuộc tính sản phẩm, nhưng phạm vi tùy chỉnh và điều kiện đặt hàng cần được xác nhận với nhà cung cấp.
Tên model “05-02” được sử dụng trong bảng thông số cho phiên bản 5 tấn, hai nhánh xích. Đây là cách nhận diện theo tài liệu nguồn, không thay thế việc kiểm tra nhãn máy và mã sản phẩm thực tế. Khi đặt hàng, cần yêu cầu xác nhận bằng văn bản rằng thiết bị được giao đúng model, tải trọng, số nhánh xích và kiểu treo.
Khác với palang được lắp trên con chạy, cấu hình móc treo cố định được dùng tại điểm treo đã bố trí sẵn. Thiết bị đảm nhiệm chức năng nâng và hạ tải theo phương đứng; phạm vi sử dụng phụ thuộc vào kết cấu treo, hướng tải, khoảng không gian lắp đặt và các điều kiện kỹ thuật của công trình. Nếu cần di chuyển tải dọc nhà xưởng, doanh nghiệp phải đánh giá một giải pháp di chuyển riêng hoặc lựa chọn đúng phiên bản được thiết kế cho mục đích đó.
Theo dữ liệu nguồn, HAK05-02 có hai phương án điều khiển tốc độ nâng:
Hai cấu hình này không nên được gộp thành một thông số duy nhất trên báo giá. Khách hàng cần xác nhận phiên bản thực tế trước khi so sánh giá, tính thời gian chu kỳ nâng hoặc thiết kế quy trình sản xuất.
Bảng dưới đây tổng hợp dữ liệu được cung cấp trong hai bảng thông số của dòng palang xích điện HAK.
| Hạng mục | Phiên bản một tốc độ | Phiên bản hai tốc độ |
|---|---|---|
| Thương hiệu | HAK | HAK |
| Model | HAK05-02S | HAK05-02D |
| Loại thiết bị | Palang xích điện móc treo cố định | Palang xích điện móc treo cố định |
| Tải trọng danh nghĩa | 5 tấn | 5 tấn |
| Cấu hình xích | Hai nhánh xích theo tên sản phẩm | Hai nhánh xích theo tên sản phẩm |
| Chiều cao nâng trong bảng | 3 m | 3 m |
| Tốc độ nâng | 2,8 m/phút | 2,8/0,9 m/phút |
| Công suất động cơ nâng | 3,0 kW | 3,0/1,0 kW |
| Tốc độ quay động cơ | 1.440 vòng/phút | 980/2.830 vòng/phút theo bảng nguồn |
| Số pha | 3 pha | 3 pha |
| Điện áp | 220–440 V | 220–440 V |
| Tần số | 50/60 Hz | 50/60 Hz |
| Đường kính xích tải | 11,2 mm | 11,2 mm |
| Màu sắc | Cam theo thuộc tính sản phẩm | Cam theo thuộc tính sản phẩm |
| Xuất xứ | Trung Quốc theo dữ liệu nguồn | Trung Quốc theo dữ liệu nguồn |
| Chiều cao nâng tùy chỉnh | Có đề cập; cần xác nhận | Có đề cập; cần xác nhận |
| Bảo hành | Thỏa thuận theo dữ liệu nguồn | Thỏa thuận theo dữ liệu nguồn |
| Dịch vụ sau bán hàng | Thỏa thuận theo dữ liệu nguồn | Thỏa thuận theo dữ liệu nguồn |
Các điểm cần xác minh trước khi công bố chính thức:
Theo bảng kỹ thuật, HAK05-02 sử dụng động cơ nâng công suất 3,0 kW ở phiên bản một tốc độ. Phiên bản hai tốc độ được ghi công suất 3,0/1,0 kW. Động cơ tạo lực truyền động cho cơ cấu nâng để thu hoặc nhả xích tải, qua đó nâng hoặc hạ vật theo hướng vận hành được thiết kế.
Phiên bản hai tốc độ có hai mức nâng được công bố là 2,8 m/phút và 0,9 m/phút. Tốc độ thấp có thể hữu ích trong những thao tác cần định vị tải cẩn thận hơn, nhưng hiệu quả thực tế phụ thuộc vào quy trình vận hành và cấu hình thiết bị. Không nên suy luận rằng thiết bị có thể định vị chính xác đến một dung sai cụ thể nếu chưa có tài liệu xác nhận.
Tên sản phẩm mô tả HAK05-02 là phiên bản 5 tấn, hai nhánh xích. Bảng thông số nguồn ghi đường kính xích 11,2 mm. Nguồn cũng mô tả xích sử dụng vật liệu hợp kim FEC80 có khả năng xử lý nhiệt cao; thông tin về xuất xứ xích và khả năng chống chịu trong môi trường khắc nghiệt cần được xác nhận cho đúng model.
Khi kiểm tra thiết bị, người sử dụng cần đối chiếu mã xích, đường kính, tình trạng mắt xích và sự tương thích với cơ cấu nâng. Không tự ý thay xích bằng loại có kích thước gần tương đương hoặc chỉ dựa trên đường kính để xác định khả năng chịu tải. Mọi thay thế phải phù hợp với hướng dẫn và linh kiện được nhà sản xuất chấp thuận.
Cấu hình sản phẩm được xác định là móc treo cố định. Dữ liệu nguồn mô tả móc tải được chế tạo bằng thép hợp kim rèn, có xử lý nhiệt và có thiết kế cho phép xoay 360°. Tuy nhiên, cần xác nhận rằng các đặc điểm này được áp dụng cho phiên bản HAK05-02 cụ thể.
Móc tải là bộ phận liên kết giữa thiết bị và phụ kiện treo tải. Trước khi sử dụng, cần kiểm tra tình trạng móc, chốt an toàn nếu có, biến dạng, nứt, mòn và các dấu hiệu bất thường. Không sử dụng móc đã hư hỏng hoặc tự sửa chữa bằng cách hàn, gia nhiệt hay thay đổi hình dạng.
Tuyên bố trong tài liệu nguồn rằng móc sẽ biến dạng dần thay vì gãy khi quá tải hoặc sử dụng sai cách không được hiểu là thiết bị có thể chịu quá tải. Không được nâng quá tải trọng cho phép, kể cả khi móc có đặc tính biến dạng được mô tả như trên.
Nguồn sản phẩm đề cập cơ cấu tự khóa và hệ thống phanh không sử dụng amiăng. Đây là các tuyên bố cần đối chiếu với tài liệu của nhà sản xuất trước khi đăng như đặc tính đã xác nhận của HAK05-02.
Người mua không nên tự suy ra hệ số an toàn, khả năng giữ tải trong mọi tình huống hoặc chu kỳ làm việc từ mô tả “self-locking” hay “asbestos-free brake”. Các thông số này cần căn cứ vào hồ sơ kỹ thuật và hướng dẫn vận hành chính thức.
Theo nguồn, công tắc giới hạn được bố trí để dừng động cơ khi tải đạt đến vị trí giới hạn nâng hoặc hạ, giúp ngăn xích di chuyển vượt quá giới hạn thiết kế. Cấu hình và cách hoạt động thực tế cần được xác minh trên thiết bị.
Công tắc giới hạn không thay thế việc giám sát của người vận hành. Không được vô hiệu hóa, đấu tắt hoặc điều chỉnh thiết bị giới hạn ngoài hướng dẫn của nhà sản xuất.
Nguồn đề cập biến áp điều khiển 24 V/36 V và thiết bị bảo vệ thứ tự pha. Biến áp được mô tả là một phần của hệ thống điều khiển nhằm giảm nguy cơ do sự cố điện; tuy nhiên, chưa có sơ đồ điện để xác nhận chính xác cấu hình của HAK05-02.
Thiết bị bảo vệ thứ tự pha được mô tả là ngăn hệ thống khởi động khi thứ tự pha nguồn điện không đúng. Đây là thông tin cần xác minh bằng sơ đồ điện hoặc tài liệu nhà sản xuất. Việc có thiết bị bảo vệ thứ tự pha không đồng nghĩa palang được bảo vệ khỏi mọi dạng sự cố điện.
Tài liệu nguồn đề cập nút bấm được mô tả là chống nước và công tắc tơ điện từ dùng trong hệ thống điều khiển. Chưa có cấp bảo vệ IP hoặc thông số đóng cắt cụ thể cho model HAK05-02.
Vì vậy, không nên quảng bá sản phẩm là chống nước hoàn toàn hoặc phù hợp với mọi điều kiện mưa, hóa chất và môi trường biển chỉ dựa trên mô tả chung. Nếu dự án có yêu cầu đặc biệt về độ ẩm, bụi, ăn mòn hoặc phòng nổ, cần xác minh bằng chứng từ kỹ thuật tương ứng.
Thiết bị sử dụng động cơ điện để thực hiện thao tác nâng hạ, phù hợp với các khu vực có nguồn điện và điểm treo được thiết kế tương ứng. Việc sử dụng palang điện có thể giúp tiêu chuẩn hóa thao tác nâng so với phương thức thủ công, tùy thuộc vào cách bố trí và quy trình tại nơi làm việc.
Dữ liệu nguồn liệt kê cả phiên bản một tốc độ và hai tốc độ. Khách hàng có thể lựa chọn sau khi xác định nhu cầu vận hành, thời gian chu kỳ và yêu cầu định vị tải. Cần xác nhận phiên bản thực tế trước khi đặt hàng, tránh việc thông tin tốc độ trên báo giá không khớp với thiết bị giao.
Móc treo cố định có thể phù hợp với vị trí nâng hạ tại một điểm đã được thiết kế. Cấu hình này cần được phân biệt với palang lắp trên con chạy. Nếu công việc yêu cầu chuyển tải dọc theo đường chạy, cần đánh giá thêm giải pháp cơ khí phù hợp thay vì mặc định HAK05-02 có chức năng di chuyển ngang.
Tải trọng 5 tấn, tốc độ nâng và đường kính xích trong bảng nguồn là dữ liệu ban đầu để bộ phận kỹ thuật khảo sát. Tuy nhiên, quyết định lựa chọn phải xét cả kết cấu treo, khoảng không gian lắp đặt, nguồn điện, tần suất sử dụng và môi trường làm việc.
Nguồn sản phẩm cho biết có thể tùy chỉnh thiết bị theo yêu cầu kỹ thuật và điều kiện công trường. Phạm vi tùy chỉnh, thời gian giao hàng, chi phí và những thay đổi được phép phải được xác nhận trong báo giá hoặc tài liệu đặt hàng. Không nên mặc định mọi thông số đều có thể thay đổi mà không ảnh hưởng đến cấu hình và hồ sơ kỹ thuật.
HAK05-02 có thể được đưa vào danh sách khảo sát cho các ứng dụng nâng hạ công nghiệp có điểm treo cố định. Việc sử dụng trong từng trường hợp phải dựa trên tải trọng thực tế, kết cấu lắp đặt và tài liệu xác nhận của thiết bị.
Tài liệu thuộc tính sản phẩm liệt kê các ứng dụng như cầu trục dầm đôi, cầu trục giàn, cầu trục, cần trục tháp, “single grinder crane” và sàn nâng. Danh sách này có vẻ là mô tả ứng dụng tổng quát cho dòng sản phẩm, không phải xác nhận rằng HAK05-02 móc treo cố định có thể trực tiếp lắp trên mọi loại thiết bị kể trên. Cần xác minh phương án lắp đặt và cấu hình thực tế cho từng dự án.
Để chọn đúng HAK05-02, khách hàng nên xác định:
Trước khi đưa vào sử dụng, thiết bị phải được lắp đặt theo hướng dẫn của nhà sản xuất, kiểm tra điểm treo và kết cấu chịu tải, xác minh nguồn điện, kiểm tra xích, móc, phanh và các thiết bị giới hạn theo quy trình phù hợp.
Nguồn hướng dẫn sử dụng cung cấp một số yêu cầu cần được đối chiếu với hướng dẫn chính thức của đúng phiên bản HAK05-02:
Trong quá trình sử dụng, không nâng vượt tải trọng cho phép, không đứng dưới tải đang treo và không sử dụng thiết bị khi phát hiện dấu hiệu hư hỏng. Cần ngừng vận hành để kiểm tra khi xích bị biến dạng, móc có dấu hiệu nứt hoặc mòn bất thường, phanh hoạt động không ổn định hay thiết bị có tiếng động khác thường.
Bảng thông số nguồn ghi tải trọng danh nghĩa là 5 tấn. Cần xác nhận trên nhãn máy và catalogue của đúng thiết bị trước khi đưa vào sử dụng.
Tên sản phẩm mô tả model 05-02 là phiên bản 5 tấn, hai nhánh xích. Nên kiểm tra lại cấu hình thực tế trong catalogue hoặc bản vẽ sản phẩm.
Phiên bản một tốc độ được ghi là 2,8 m/phút. Phiên bản hai tốc độ được ghi là 2,8/0,9 m/phút. Cần xác nhận chế độ tốc độ được chào bán.
Cấu hình đang được mô tả là palang xích điện móc treo cố định. Không mặc định model này có con chạy điện. Nếu cần di chuyển tải dọc theo dầm, hãy xác định riêng yêu cầu về cơ cấu di chuyển.
Nguồn sản phẩm nêu chiều cao nâng có thể tùy chỉnh, trong khi bảng thông số liệt kê chiều cao 3 m. Chiều cao đặt hàng và cấu hình xích cần được xác nhận bằng văn bản.
Nguồn có mô tả khả năng sử dụng xích trong môi trường khắc nghiệt, nhưng chưa có đủ tài liệu xác nhận cấp bảo vệ và giới hạn môi trường của toàn bộ thiết bị. Cần kiểm tra catalogue, yêu cầu bảo vệ điện và điều kiện sử dụng cụ thể trước khi quyết định.
Không. Hướng dẫn nguồn nêu thiết bị phải nâng tải theo phương đứng và nghiêm cấm nâng nghiêng hoặc kéo ngang. Người dùng phải tuân thủ hướng dẫn chính thức của nhà sản xuất và quy trình an toàn tại nơi làm việc.
Khi yêu cầu báo giá palang xích điện móc treo cố định HAK05-02, khách hàng nên cung cấp tải trọng yêu cầu, chiều cao nâng, phiên bản một hay hai tốc độ, nguồn điện và môi trường sử dụng. Nếu có yêu cầu đặc biệt về hồ sơ kỹ thuật hoặc điều kiện lắp đặt, nên gửi kèm để được đối chiếu trước khi chốt cấu hình.
TATEKSAFE hỗ trợ khách hàng doanh nghiệp rà soát thông tin sản phẩm, xác định những dữ liệu còn cần xác minh và trao đổi phương án lựa chọn theo yêu cầu dự án.
Liên hệ TATEKSAFE để được tư vấn và yêu cầu báo giá palang xích điện HAK05-02 – tải trọng 5 tấn, hai nhánh xích.
Ghi chú: HAK là thương hiệu sản phẩm theo dữ liệu nguồn; TATEKSAFE là đơn vị cung cấp. Các tuyên bố về cách điện, chống nước, khả năng chống chịu hóa chất, đặc tính móc và cấu hình bảo vệ cần được xác minh bằng tài liệu kỹ thuật chính thức trước khi đăng như thông số đã được chứng nhận.
| Hạng mục | Phiên bản một tốc độ | Phiên bản hai tốc độ |
|---|---|---|
| Thương hiệu | HAK | HAK |
| Model | HAK05-02S | HAK05-02D |
| Loại thiết bị | Palang xích điện móc treo cố định | Palang xích điện móc treo cố định |
| Tải trọng danh nghĩa | 5 tấn | 5 tấn |
| Cấu hình xích | Hai nhánh xích theo tên sản phẩm | Hai nhánh xích theo tên sản phẩm |
| Chiều cao nâng trong bảng | 3 m | 3 m |
| Tốc độ nâng | 2,8 m/phút | 2,8/0,9 m/phút |
| Công suất động cơ nâng | 3,0 kW | 3,0/1,0 kW |
| Tốc độ quay động cơ | 1.440 vòng/phút | 980/2.830 vòng/phút theo bảng nguồn |
| Số pha | 3 pha | 3 pha |
| Điện áp | 220–440 V | 220–440 V |
| Tần số | 50/60 Hz | 50/60 Hz |
| Đường kính xích tải | 11,2 mm | 11,2 mm |
| Màu sắc | Cam theo thuộc tính sản phẩm | Cam theo thuộc tính sản phẩm |
| Xuất xứ | Trung Quốc theo dữ liệu nguồn | Trung Quốc theo dữ liệu nguồn |
| Chiều cao nâng tùy chỉnh | Có đề cập; cần xác nhận | Có đề cập; cần xác nhận |
| Bảo hành | Thỏa thuận theo dữ liệu nguồn | Thỏa thuận theo dữ liệu nguồn |
| Dịch vụ sau bán hàng | Thỏa thuận theo dữ liệu nguồn | Thỏa thuận theo dữ liệu nguồn |
