SOFAMEL PEKE-5/36 là bộ phát hiện điện áp cao dạng điện tử 5–36 kV, 50–60 Hz, 3 LED đỏ cảnh báo, không dùng pin, kèm sào cách điện dạng ống lồng.
SOFAMEL PEKE-5/36 là bộ phát hiện điện áp cao dạng điện tử nhỏ gọn, được thiết kế để kiểm tra sự hiện diện của điện áp trong phạm vi 5–36 kV, với tần số làm việc 50/60 Hz.
Thiết bị được tích hợp sào thao tác cách điện dạng ống lồng, cho phép đưa đầu dò đến vị trí cần kiểm tra mà không cần tiếp cận trực tiếp điểm có nguy cơ điện áp cao. Thiết kế dạng thu gọn giúp thuận tiện cho việc vận chuyển và bảo quản tại hiện trường.
PEKE-5/36 sử dụng hệ thống tự kiểm tra (self-checking) và không cần pin để vận hành. Khi phát hiện điện áp, thiết bị cảnh báo bằng ba đèn LED màu đỏ nhấp nháy.
Sản phẩm được cung cấp cùng túi đựng có thể cố định vào dây đai, phù hợp cho công tác kiểm tra điện áp trong môi trường làm việc theo phạm vi sử dụng được nhà sản xuất quy định.
Trong công tác bảo trì và vận hành hệ thống điện trung áp, việc xác định sự hiện diện của điện áp là một bước quan trọng trước khi thực hiện các công việc tiếp theo.
SOFAMEL PEKE-5/36 được phát triển cho phạm vi điện áp danh định:
5 kV đến 36 kV
Thiết bị sử dụng tín hiệu quang học để thông báo trạng thái phát hiện điện áp. Khi phát hiện điện áp, ba LED đỏ nhấp nháy tạo tín hiệu cảnh báo trực quan cho người vận hành.
Sào cách điện dạng ống lồng đi kèm giúp tạo khoảng cách giữa người sử dụng và vị trí kiểm tra, phù hợp với nguyên tắc thao tác an toàn đối với hệ thống điện áp cao.
| Thông số | Giá trị |
|---|---|
| Thương hiệu | SOFAMEL |
| Model | PEKE-5/36 |
| Loại thiết bị | Bộ phát hiện điện áp cao dạng điện tử |
| Điện áp danh định | 5–36 kV |
| Tần số | 50–60 Hz |
| Phương thức cảnh báo | 3 LED đỏ nhấp nháy |
| Chức năng tự kiểm tra | Có |
| Nguồn pin | Không sử dụng pin |
| Sào thao tác | Sào cách điện dạng ống lồng |
| Chiều dài khi mở rộng, gồm detector | 82 cm |
| Chiều dài khi thu gọn | 34 cm |
| Sào cách điện | Theo RD 614/2001 theo thông tin sản phẩm |
| Môi trường sử dụng | Trong nhà |
| Phụ kiện | Túi vận chuyển, có thể cố định vào dây đai |
PEKE-5/36 được thiết kế cho việc phát hiện điện áp trong phạm vi:
Đây là phạm vi quan trọng cần được xem xét khi lựa chọn thiết bị phát hiện điện áp.
Không nên lựa chọn detector chỉ dựa trên điện áp danh định của hệ thống mà không kiểm tra phạm vi làm việc cụ thể của thiết bị.
Trước khi sử dụng cần xác định:
PEKE-5/36 không nên được sử dụng ngoài phạm vi điện áp mà nhà sản xuất quy định.
SOFAMEL PEKE-5/36 sử dụng ba đèn LED màu đỏ nhấp nháy để chỉ báo sự hiện diện của điện áp.
Khi thiết bị phát hiện điện áp trong điều kiện đáp ứng phạm vi làm việc, các LED cung cấp tín hiệu trực quan để người vận hành nhận biết trạng thái cảnh báo.
Thiết kế sử dụng nhiều LED giúp tín hiệu cảnh báo dễ quan sát trong quá trình thao tác.
Tuy nhiên, tín hiệu LED không nên được xem là cơ sở duy nhất để kết luận một hệ thống đã hoàn toàn an toàn. Việc xác nhận trạng thái không điện phải tuân thủ đầy đủ quy trình an toàn điện áp dụng cho công việc.
Một đặc điểm đáng chú ý của Sofamel PEKE-5/36 là thiết bị không sử dụng pin để vận hành.
Điều này loại bỏ yêu cầu thay pin định kỳ đối với nguồn cấp vận hành của detector.
Thiết bị đồng thời được mô tả là self-checking device – thiết bị có chức năng tự kiểm tra, hỗ trợ xác minh trạng thái hoạt động trước khi sử dụng.
Đối với các thiết bị kiểm tra điện áp, việc kiểm tra trạng thái hoạt động trước khi đưa vào công việc là một bước quan trọng trong quy trình sử dụng.
Người vận hành vẫn cần tuân thủ hướng dẫn kiểm tra và bảo dưỡng của nhà sản xuất.
PEKE-5/36 được cung cấp kèm sào thao tác cách điện dạng ống lồng.
Sào có chức năng hỗ trợ đưa detector đến vị trí cần kiểm tra trong khi người vận hành duy trì khoảng cách thao tác phù hợp.
Theo thông tin kỹ thuật được cung cấp, sào cách điện đáp ứng yêu cầu theo:
RD 614/2001
Chiều dài mở rộng, bao gồm detector: 82 cm
Chiều dài khi thu gọn: 34 cm
Cấu trúc ống lồng giúp giảm kích thước tổng thể khi vận chuyển và lưu trữ.
PEKE-5/36 có thiết kế nhỏ gọn với chiều dài:
Khi không sử dụng, thiết bị có thể được thu gọn để thuận tiện cho việc:
Thiết kế này đặc biệt phù hợp với các đội bảo trì cần thường xuyên di chuyển thiết bị giữa nhiều vị trí làm việc.

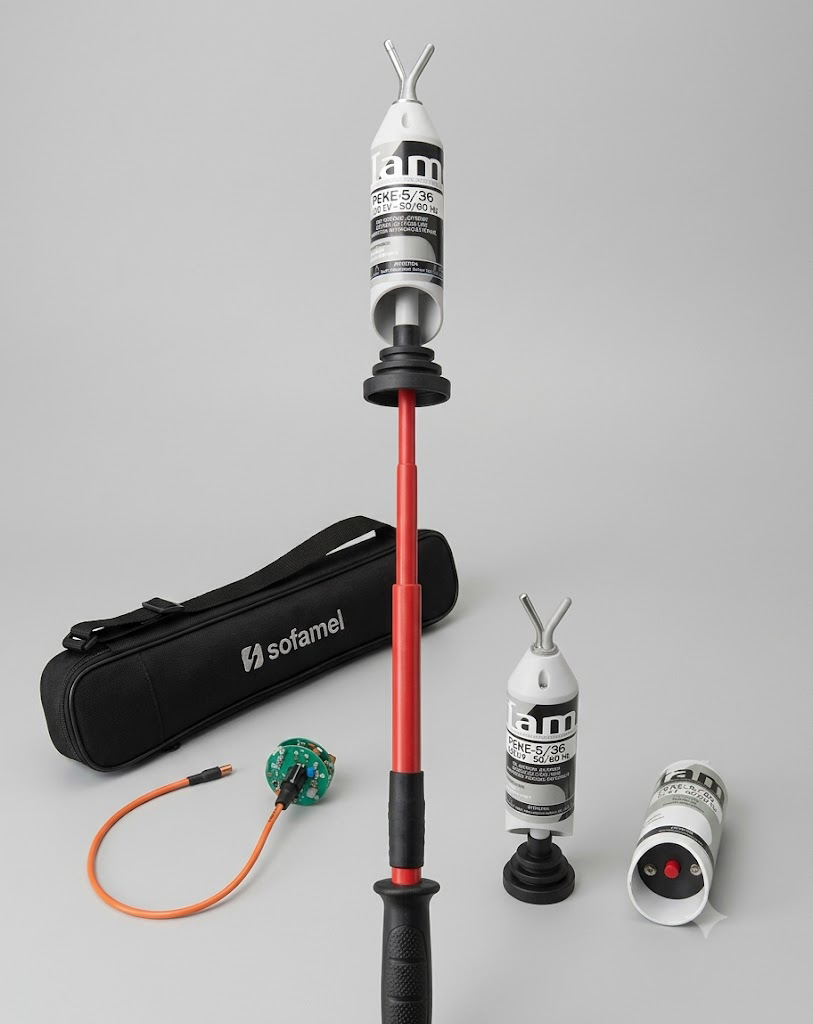

Sản phẩm được cung cấp cùng túi vận chuyển chuyên dụng.
Túi được thiết kế để có thể cố định vào dây đai, giúp người sử dụng dễ dàng mang theo detector và các thành phần của bộ thiết bị trong quá trình di chuyển tại hiện trường.
Túi cũng hỗ trợ bảo quản thiết bị khi không sử dụng, hạn chế nguy cơ va đập hoặc thất lạc phụ kiện.
Theo thông tin sản phẩm, PEKE-5/36 được thiết kế cho:
Sử dụng trong nhà (Indoor use).
Do đó, điều kiện môi trường cần được kiểm soát phù hợp với yêu cầu của nhà sản xuất.
Không nên tự suy rộng phạm vi sử dụng sang môi trường ngoài trời, mưa hoặc môi trường ẩm ướt nếu chưa có xác nhận từ tài liệu kỹ thuật tương ứng.
Đây là điểm cần đặc biệt lưu ý khi sử dụng detector điện áp cao.
SOFAMEL PEKE-5/36 có thể được sử dụng trong các công việc cần kiểm tra sự hiện diện của điện áp thuộc phạm vi 5–36 kV, phù hợp với điều kiện sử dụng được quy định.
Các nhóm công việc có thể bao gồm:
Việc sử dụng thực tế phải căn cứ vào quy trình an toàn điện, cấp điện áp, điều kiện môi trường và hướng dẫn kỹ thuật của nhà sản xuất.
Detector điện áp đóng vai trò hỗ trợ trong quá trình xác định trạng thái của hệ thống điện.
Một quy trình an toàn điện điển hình có thể bao gồm các bước:
Cô lập nguồn điện → khóa và treo thẻ → xác minh trạng thái không điện → thực hiện tiếp địa/nối đất khi cần → khoanh vùng khu vực làm việc → tiến hành công việc.
PEKE-5/36 có thể tham gia ở bước kiểm tra sự hiện diện của điện áp, nhưng không thay thế toàn bộ quy trình an toàn.
Đặc biệt, cần phân biệt:
“Detector không phát hiện điện áp”
và
“Khu vực đã được xác nhận an toàn để làm việc.”
Hai khái niệm này không hoàn toàn giống nhau.
Trước mỗi lần sử dụng PEKE-5/36, người vận hành nên kiểm tra theo quy trình của đơn vị:
Nếu phát hiện bất thường, không nên đưa thiết bị vào sử dụng cho đến khi được kiểm tra theo quy trình kỹ thuật phù hợp.
Trong danh mục thiết bị phát hiện điện áp SOFAMEL, cần phân biệt rõ PEKE-5/36 với dòng SPECTRA.
| Tiêu chí | PEKE-5/36 | SPECTRA |
|---|---|---|
| Loại | Detector điện áp cao điện tử | Detector điện áp dạng nhỏ gọn |
| Phạm vi điện áp | 5–36 kV | 50 V–1 kV hoặc 200 V–5 kV tùy model |
| Tần số | 50–60 Hz | 50–60 Hz |
| Cảnh báo | 3 LED đỏ nhấp nháy | LED + âm thanh tùy model |
| Pin | Không sử dụng pin | 2 × AAA |
| Sào | Ống lồng | Ống lồng |
| Chiều dài mở rộng | 82 cm | 95 cm |
| Chiều dài thu gọn | 34 cm | 34 cm |
| Môi trường theo thông tin cung cấp | Trong nhà | Trong nhà; ngoài trời khô ráo theo model SPECTRA được nêu |
Việc lựa chọn giữa các dòng phải dựa trên điện áp cần kiểm tra và điều kiện sử dụng thực tế, không chỉ dựa trên kích thước hoặc hình thức bên ngoài.
Phù hợp với nhóm công việc kiểm tra điện áp cao trong phạm vi được quy định.
Không yêu cầu nguồn pin cho hoạt động của detector theo thông tin sản phẩm.
Thiết bị có chức năng self-checking để hỗ trợ kiểm tra tình trạng hoạt động.
Ba LED đỏ nhấp nháy cung cấp tín hiệu trực quan khi phát hiện điện áp.
Hỗ trợ thao tác tại vị trí cần kiểm tra trong khi duy trì khoảng cách thao tác.
Chiều dài chỉ 34 cm khi đóng, thuận tiện cho vận chuyển và lưu trữ.
Túi đi kèm có khả năng cố định vào dây đai, thuận tiện khi mang thiết bị đến hiện trường.
PEKE-5/36 là bộ phát hiện điện áp cao dạng điện tử, dùng để kiểm tra sự hiện diện của điện áp trong phạm vi 5–36 kV.
Không. Theo thông tin kỹ thuật của sản phẩm, detector hoạt động không cần pin.
Thiết bị sử dụng ba đèn LED màu đỏ nhấp nháy để chỉ báo sự hiện diện của điện áp.
Có. Sản phẩm được cung cấp cùng sào thao tác cách điện dạng ống lồng.
Chiều dài tổng thể khi mở rộng, bao gồm detector, là khoảng 82 cm; khi thu gọn là 34 cm.
Theo thông tin sản phẩm được cung cấp, thiết bị dành cho sử dụng trong nhà.
Không nên hiểu theo cách đó. Việc sử dụng phải đối chiếu điện áp, tần số, điều kiện môi trường, phương pháp thao tác và các yêu cầu kỹ thuật cụ thể của nhà sản xuất.
Không. Detector chỉ hỗ trợ kiểm tra sự hiện diện của điện áp. Quy trình cô lập nguồn, khóa/treo thẻ, xác minh không điện và các biện pháp an toàn liên quan vẫn phải được thực hiện theo quy định áp dụng.
| Thông số | Giá trị |
|---|---|
| Thương hiệu | SOFAMEL |
| Model | PEKE-5/36 |
| Loại thiết bị | Bộ phát hiện điện áp cao dạng điện tử |
| Điện áp danh định | 5–36 kV |
| Tần số | 50–60 Hz |
| Phương thức cảnh báo | 3 LED đỏ nhấp nháy |
| Chức năng tự kiểm tra | Có |
| Nguồn pin | Không sử dụng pin |
| Sào thao tác | Sào cách điện dạng ống lồng |
| Chiều dài khi mở rộng, gồm detector | 82 cm |
| Chiều dài khi thu gọn | 34 cm |
| Sào cách điện | Theo RD 614/2001 theo thông tin sản phẩm |
| Môi trường sử dụng | Trong nhà |
| Phụ kiện | Túi vận chuyển, có thể cố định vào dây đai |
