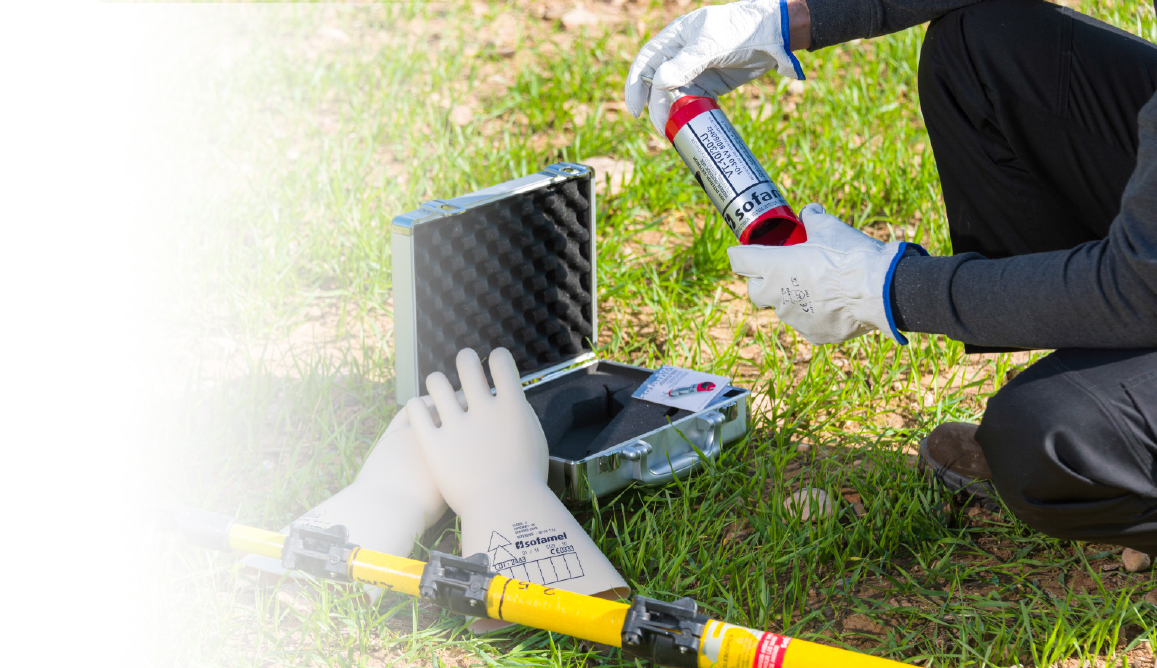

SOFAMEL 31002 VTM là bộ phát hiện điện áp trung thế điện tử theo IEC, phát hiện trực tiếp, LED đỏ/xanh, buzzer, tự kiểm tra, 6 model từ 3–10 kV đến 22–66 kV.
SOFAMEL 31002 VTM IEC là dòng bộ phát hiện điện áp trung thế điện tử, sử dụng bộ vi điều khiển (microcontroller) và công nghệ phát hiện điện áp bằng tiếp xúc trực tiếp.
Thiết bị được thiết kế để xác định sự hiện diện hoặc vắng mặt của điện áp trong các hệ thống điện trung thế, với 6 model có dải điện áp từ 3–10 kV đến 22–66 kV.
Hệ thống xử lý tín hiệu điện tử tiên tiến giúp thiết bị cung cấp chỉ báo rõ ràng trong các môi trường có điện trường phức tạp hoặc nhiễu điện trường, theo thông tin kỹ thuật của nhà sản xuất.
Khi phát hiện điện áp, VTM cảnh báo bằng đèn LED đỏ độ sáng cao kết hợp còi âm thanh áp suất cao. Khi không phát hiện điện áp, thiết bị hiển thị bằng đèn LED xanh lá độ sáng cao. Trạng thái pin yếu được báo bằng đèn LED màu cam.
Dòng VTM sử dụng pin alkaline 9 V loại 6LR61, có chức năng tự kiểm tra mạch, tự kích hoạt khi phát hiện điện áp và tự chuyển sang chế độ ngủ sau hai phút không phát hiện điện áp.
Trong công tác vận hành, bảo trì và kiểm tra hệ thống điện trung thế, việc xác định chính xác trạng thái điện áp là một bước quan trọng trước khi thực hiện các công việc tiếp theo.
SOFAMEL VTM sử dụng bộ vi điều khiển để xử lý tín hiệu từ hệ thống phát hiện điện áp. Thiết bị được thiết kế theo nguyên lý phát hiện điện áp bằng tiếp xúc trực tiếp.
Điểm nổi bật của hệ thống chỉ báo là sử dụng các trạng thái màu riêng biệt:
Cách phân biệt trạng thái bằng màu sắc và âm thanh giúp người vận hành nhận biết tình trạng của detector trong quá trình kiểm tra.
Dòng SOFAMEL VTM được cung cấp với 6 model:
| Model | Dải điện áp |
|---|---|
| VTM-3/10-U | 3–10 kV |
| VTM-4/12-U | 4–12 kV |
| VTM-10/30-U | 10–30 kV |
| VTM-11/33-U | 11–33 kV |
| VTM-15/45-U | 15–45 kV |
| VTM-22/66-U | 22–66 kV |
Việc lựa chọn model cần căn cứ vào điện áp của hệ thống cần kiểm tra và phạm vi điện áp được quy định cho từng model.
Không nên sử dụng một model ngoài dải điện áp tương ứng.
SOFAMEL VTM là detector điện áp điện tử với microcontroller và hệ thống direct contact detection.
Thiết kế này cho phép thiết bị nhận biết điện áp tại vị trí kiểm tra thông qua tiếp xúc trực tiếp theo cấu hình của detector.
Hệ thống xử lý tín hiệu được thiết kế nhằm cung cấp chỉ báo ổn định trong các môi trường có điện trường phức tạp. Theo thông tin kỹ thuật của nhà sản xuất, công nghệ thu nhận tín hiệu giúp duy trì chỉ báo phù hợp ngay cả khi tồn tại các điều kiện điện trường có thể gây ảnh hưởng đến phép phát hiện.
Khi phát hiện sự hiện diện của điện áp, SOFAMEL VTM sử dụng đồng thời:
Đèn LED màu đỏ có độ sáng cao cung cấp tín hiệu trực quan về trạng thái có điện áp.
Buzzer có áp suất âm thanh cao cung cấp tín hiệu cảnh báo bằng âm thanh.
Việc kết hợp tín hiệu quang học + âm thanh giúp trạng thái cảnh báo dễ nhận biết hơn trong môi trường làm việc thực tế.
Khi thiết bị không phát hiện điện áp, trạng thái được biểu thị bằng:
LED xanh lá độ sáng cao.
Việc sử dụng LED xanh cho trạng thái không phát hiện điện áp giúp phân biệt trực quan với trạng thái cảnh báo điện áp được biểu thị bằng LED đỏ.
Tuy nhiên, cần hiểu đúng rằng chỉ báo “không phát hiện điện áp” của detector không đồng nghĩa với việc tự động kết luận toàn bộ khu vực đã an toàn để làm việc.
Việc xác nhận tình trạng không điện phải tuân thủ quy trình an toàn điện áp dụng cho hệ thống và công việc cụ thể.
SOFAMEL VTM được trang bị chỉ báo pin yếu bằng:
LED màu cam.
Thiết bị còn có chức năng dừng hoạt động khi điện áp pin xuống thấp, nhằm ngăn việc tiếp tục sử dụng thiết bị trong điều kiện nguồn điện không đáp ứng yêu cầu vận hành.
Đây là một đặc điểm quan trọng đối với thiết bị phát hiện điện áp, vì trạng thái nguồn cung cấp có thể ảnh hưởng đến khả năng hoạt động của hệ thống điện tử.
VTM tích hợp:
Self-checking system
Người vận hành có thể nhấn nút TEST để kiểm tra toàn bộ mạch điện tử của detector.
Chức năng này hỗ trợ xác nhận trạng thái hoạt động của thiết bị trước khi đưa vào công việc.
Việc tự kiểm tra phải được thực hiện theo đúng hướng dẫn sử dụng của nhà sản xuất và không thay thế các yêu cầu kiểm tra, bảo dưỡng hoặc kiểm định thiết bị theo quy định của đơn vị sử dụng.
Một đặc điểm của dòng VTM là:
Self-ignition when voltage presence
Tức thiết bị có khả năng tự kích hoạt khi phát hiện sự hiện diện của điện áp theo nguyên lý hoạt động của detector.
Tính năng này kết hợp với hệ thống cảnh báo LED đỏ và buzzer giúp trạng thái phát hiện điện áp được thông báo rõ ràng.
Sau 2 phút không phát hiện điện áp, thiết bị có khả năng tự động chuyển sang:
Sleep mode – chế độ ngủ.
Trong chế độ này, mức tiêu thụ điện được công bố:
< 1 μA
Chức năng tự động tắt/chuyển sang chế độ ngủ giúp hạn chế tiêu hao pin khi detector không được sử dụng để phát hiện điện áp.
SOFAMEL VTM sử dụng:
Pin alkaline 9 V – loại 6LR61
Pin được cung cấp kèm theo sản phẩm theo thông tin kỹ thuật.
Khi pin yếu, LED màu cam sẽ cung cấp tín hiệu cảnh báo. Khi mức pin không còn đáp ứng yêu cầu vận hành, thiết bị sẽ dừng hoạt động theo thiết kế.
Dòng VTM được thiết kế cho:
Indoor and outdoor use
Tuy nhiên, khi sử dụng ngoài trời, phải lựa chọn sào cách điện phù hợp với dải điện áp của detector.
Điều này có ý nghĩa quan trọng vì sào cách điện là một phần của hệ thống thao tác và phải phù hợp với cấp điện áp của công việc.
Không nên ghép detector với sào không phù hợp chỉ dựa trên khả năng kết nối cơ khí.
Detector VTM được thiết kế để kết nối với sào thông qua:
Universal head – đầu nối đa năng.
Hệ thống này cho phép detector được lắp với sào cách điện tương thích.
Cần phân biệt:
Universal head là phương thức kết nối cơ khí giữa detector và sào; nó không có nghĩa rằng mọi loại sào đều phù hợp với mọi model VTM.
Sào được sử dụng phải đáp ứng yêu cầu điện áp và điều kiện thao tác tương ứng.
Theo thông tin kỹ thuật sản phẩm:
Detector class: L
VTM thuộc loại detector không có phần mở rộng điện cực tiếp xúc.
Thông tin phân loại này nên được giữ nguyên khi xây dựng hồ sơ kỹ thuật sản phẩm, đặc biệt đối với các dự án yêu cầu truy xuất tiêu chuẩn và cấu hình thiết bị.
VTM được mô tả thuộc:
Indicators Group 3
với detector có trạng thái cảnh báo và chỉ báo “Voltage presence” – có điện áp.
Thông tin này giúp xác định cấu hình chỉ báo của thiết bị trong hệ thống phân loại detector điện áp.
SOFAMEL VTM có phạm vi:
20% – 96%
-25°C đến +55°C
Climate category N
Các điều kiện môi trường thực tế cần được xem xét trước khi sử dụng, đặc biệt khi detector được đưa vào công việc ngoài trời.
| Thông số | Giá trị |
|---|---|
| Thương hiệu | SOFAMEL |
| Dòng sản phẩm | VTM |
| Mã sản phẩm | 31002 |
| Loại thiết bị | Bộ phát hiện điện áp trung thế điện tử |
| Nguyên lý phát hiện | Tiếp xúc trực tiếp |
| Bộ xử lý | Microcontroller |
| Dải điện áp | 3–10 kV đến 22–66 kV tùy model |
| Tần số | 50/60 Hz |
| Chỉ báo có điện áp | LED đỏ độ sáng cao + buzzer áp suất cao |
| Chỉ báo không phát hiện điện áp | LED xanh lá độ sáng cao |
| Chỉ báo pin yếu | LED cam |
| Tự kiểm tra | Có, bằng nút TEST |
| Tự kích hoạt khi có điện áp | Có |
| Chế độ ngủ | Tự động sau 2 phút không phát hiện điện áp |
| Dòng tiêu thụ ở chế độ ngủ | < 1 μA |
| Nguồn | Pin alkaline 9 V, loại 6LR61 |
| Bảo vệ khi pin yếu | Thiết bị dừng hoạt động |
| Độ ẩm | 20–96% |
| Nhiệt độ làm việc | -25°C đến +55°C |
| Phân loại khí hậu | N |
| Detector class | L |
| Điện cực tiếp xúc mở rộng | Không |
| Indicator group | Group 3 |
| Kết nối sào | Universal head |
| Môi trường sử dụng | Trong nhà và ngoài trời với sào cách điện phù hợp |
| Hộp bảo quản | Hộp kim loại |
| Tiêu chuẩn | IEC 61243:2003+A1:2009; UNE-EN 61243-1:2006+A1:2011 |
Bộ phát hiện điện áp trung thế 3–10 kV
Dải điện áp:
3–10 kV
Phù hợp để lựa chọn khi phạm vi điện áp của hệ thống nằm trong yêu cầu kỹ thuật tương ứng của model.
Bộ phát hiện điện áp trung thế 4–12 kV
Dải điện áp:
4–12 kV
Bộ phát hiện điện áp trung thế 10–30 kV
Dải điện áp:
10–30 kV
Bộ phát hiện điện áp trung thế 11–33 kV
Dải điện áp:
11–33 kV
Bộ phát hiện điện áp trung thế 15–45 kV
Dải điện áp:
15–45 kV
Bộ phát hiện điện áp trung thế 22–66 kV
Dải điện áp:
22–66 kV
| Model | Phạm vi điện áp |
|---|---|
| VTM-3/10-U | 3–10 kV |
| VTM-4/12-U | 4–12 kV |
| VTM-10/30-U | 10–30 kV |
| VTM-11/33-U | 11–33 kV |
| VTM-15/45-U | 15–45 kV |
| VTM-22/66-U | 22–66 kV |
Nguyên tắc lựa chọn: xác định điện áp danh định của hệ thống cần kiểm tra → đối chiếu dải điện áp của model → xác định tần số → lựa chọn sào cách điện phù hợp → kiểm tra điều kiện môi trường và quy trình thao tác.
SOFAMEL VTM được công bố theo các tiêu chuẩn:
IEC 61243:2003+A1:2009
và
UNE-EN 61243-1:2006+A1:2011
Đây là thông tin quan trọng đối với hồ sơ kỹ thuật, đặc biệt khi thiết bị được sử dụng trong các dự án điện, trạm biến áp, hệ thống phân phối điện hoặc các công việc yêu cầu truy xuất tiêu chuẩn áp dụng.
Khi lập hồ sơ nghiệm thu hoặc đánh giá sự phù hợp, cần đối chiếu phiên bản tiêu chuẩn, chứng nhận và tài liệu kỹ thuật hiện hành của chính model được cung cấp.
SOFAMEL VTM có thể được sử dụng cho các công việc cần phát hiện sự hiện diện của điện áp trong phạm vi tương ứng của từng model, chẳng hạn:
Việc sử dụng phải tuân thủ quy trình an toàn điện của đơn vị và hướng dẫn kỹ thuật của nhà sản xuất.
Một detector điện áp là thiết bị kiểm tra, không phải là toàn bộ hệ thống bảo vệ an toàn.
Trong công việc điện trung thế, quy trình có thể bao gồm:
Cô lập nguồn → khóa và treo thẻ → xác minh không điện → tiếp địa/nối đất khi cần → khoanh vùng → thực hiện công việc.
VTM có thể hỗ trợ bước phát hiện và xác minh trạng thái điện áp, nhưng không thay thế các biện pháp kiểm soát nguồn năng lượng khác.
Đặc biệt, cần tránh đồng nhất:
“Không phát hiện điện áp”
với:
“Khu vực đã được phép làm việc.”
Việc xác nhận an toàn phải dựa trên toàn bộ quy trình áp dụng.
Đây là dòng detector điện áp trung thế điện tử dùng để phát hiện sự hiện diện hoặc vắng mặt của điện áp trong phạm vi được quy định cho từng model.
Có 6 model với dải từ 3–10 kV, 4–12 kV, 10–30 kV, 11–33 kV, 15–45 kV và 22–66 kV.
Thiết bị sử dụng LED đỏ độ sáng cao và buzzer áp suất cao.
Thiết bị sử dụng LED xanh lá độ sáng cao để chỉ báo trạng thái không phát hiện điện áp.
Có. Pin yếu được báo bằng LED màu cam. Khi mức pin thấp, thiết bị được thiết kế để dừng hoạt động.
Pin alkaline 9 V loại 6LR61, được cung cấp kèm theo sản phẩm theo thông tin kỹ thuật.
Có. Thiết bị có hệ thống tự kiểm tra toàn bộ mạch thông qua nút TEST.
Có. Sau 2 phút không phát hiện điện áp, thiết bị tự chuyển sang chế độ ngủ; mức tiêu thụ ở chế độ này dưới 1 μA.
Có thể sử dụng trong nhà và ngoài trời khi sử dụng với sào cách điện phù hợp với dải điện áp của detector.
Thiết bị sử dụng Universal head để kết nối với sào cách điện tương thích.
Theo thông tin sản phẩm, dòng thiết bị được công bố theo IEC 61243:2003+A1:2009 và UNE-EN 61243-1:2006+A1:2011.
| Thông số | Giá trị |
|---|---|
| Thương hiệu | SOFAMEL |
| Dòng sản phẩm | VTM |
| Mã sản phẩm | 31002 |
| Loại thiết bị | Bộ phát hiện điện áp trung thế điện tử |
| Nguyên lý phát hiện | Tiếp xúc trực tiếp |
| Bộ xử lý | Microcontroller |
| Dải điện áp | 3–10 kV đến 22–66 kV tùy model |
| Tần số | 50/60 Hz |
| Chỉ báo có điện áp | LED đỏ độ sáng cao + buzzer áp suất cao |
| Chỉ báo không phát hiện điện áp | LED xanh lá độ sáng cao |
| Chỉ báo pin yếu | LED cam |
| Tự kiểm tra | Có, bằng nút TEST |
| Tự kích hoạt khi có điện áp | Có |
| Chế độ ngủ | Tự động sau 2 phút không phát hiện điện áp |
| Dòng tiêu thụ ở chế độ ngủ | < 1 μA |
| Nguồn | Pin alkaline 9 V, loại 6LR61 |
| Bảo vệ khi pin yếu | Thiết bị dừng hoạt động |
| Độ ẩm | 20–96% |
| Nhiệt độ làm việc | -25°C đến +55°C |
| Phân loại khí hậu | N |
| Detector class | L |
| Điện cực tiếp xúc mở rộng | Không |
| Indicator group | Group 3 |
| Kết nối sào | Universal head |
| Môi trường sử dụng | Trong nhà và ngoài trời với sào cách điện phù hợp |
| Hộp bảo quản | Hộp kim loại |
| Tiêu chuẩn | IEC 61243:2003+A1:2009; UNE-EN 61243-1:2006+A1:2011 |
