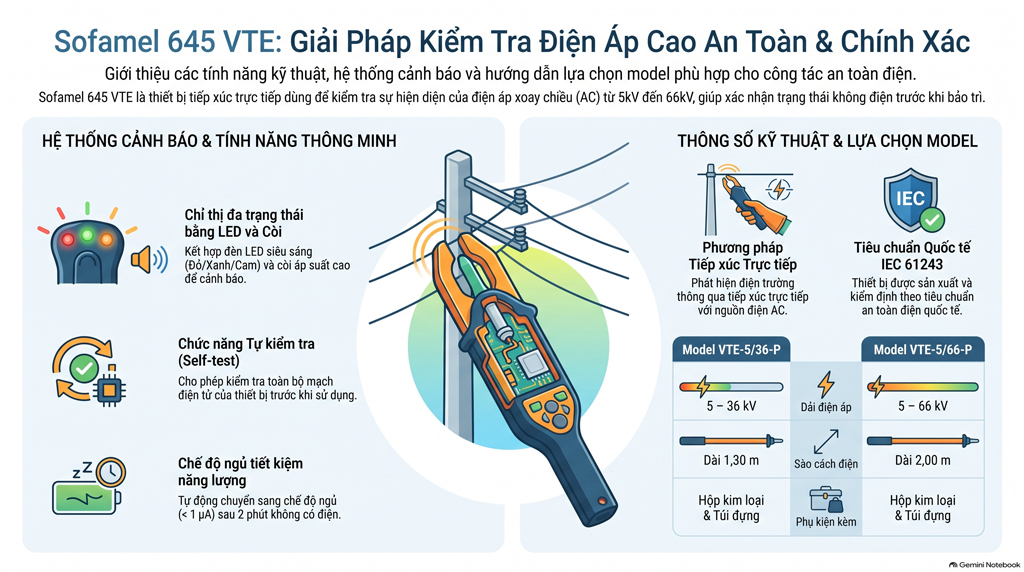

SOFAMEL VTE-P – BỘ THIẾT BỊ PHÁT HIỆN ĐIỆN ÁP TRUNG THẾ KÈM SÀO CÁCH ĐIỆN

Sofamel VTE-P là bộ thiết bị phát hiện điện áp trung thế kèm sào cách điện, được thiết kế để kiểm tra sự hiện diện của điện áp trên hệ thống điện xoay chiều bằng công nghệ tiếp xúc trực tiếp.

Bộ VTE-P tích hợp đầu dò điện áp Sofamel VTE và sào cách điện bằng polyester gia cường sợi thủy tinh, tạo thành một bộ thiết bị hoàn chỉnh cho công tác kiểm tra điện áp tại hiện trường.

Thiết bị sử dụng vi điều khiển (microcontroller) để xử lý tín hiệu phát hiện điện áp. Khi phát hiện điện áp, người vận hành được cảnh báo đồng thời bằng đèn LED đỏ độ sáng cao và còi âm thanh áp suất cao. Khi không phát hiện điện áp, LED xanh lá được kích hoạt; trong trường hợp pin yếu, LED màu cam cảnh báo tình trạng nguồn điện.

Dòng VTE-P có hai cấu hình chính:

• Sofamel VTE-5/36-P: dải điện áp 5–36 kV, sào cách điện dài 1,3 m.
• Sofamel VTE-5/66-P: dải điện áp 5–66 kV, sào cách điện dài 2 m.

Bộ sản phẩm được cung cấp cùng hộp kim loại bảo quản detector và túi đựng sào cách điện.

1. Sofamel VTE-P dùng để làm gì?

Thiết bị phát hiện điện áp là một thành phần quan trọng trong quy trình kiểm tra an toàn trước khi thực hiện công việc trên hệ thống điện.

Sofamel VTE-P được thiết kế để:

• Phát hiện sự hiện diện của điện áp trung thế.
• Kiểm tra điện áp bằng phương pháp tiếp xúc trực tiếp.
• Cảnh báo người vận hành bằng tín hiệu ánh sáng và âm thanh.
• Kiểm tra tình trạng hoạt động của mạch bằng chức năng tự kiểm tra.
• Hỗ trợ xác nhận trạng thái điện áp tại khu vực làm việc.
• Sử dụng trong nhà hoặc ngoài trời khi đáp ứng điều kiện sử dụng và yêu cầu an toàn.
• Kết hợp với sào cách điện để người vận hành thực hiện kiểm tra ở khoảng cách phù hợp.

Thiết bị phù hợp với các công việc liên quan đến vận hành, bảo trì, sửa chữa và kiểm tra hệ thống điện trung thế, trong phạm vi điện áp và điều kiện kỹ thuật được quy định cho từng model.

Lưu ý an toàn: Sofamel VTE-P là thiết bị phát hiện điện áp, không phải thiết bị cô lập nguồn điện. Việc xác lập trạng thái an toàn của khu vực làm việc vẫn phải tuân thủ đầy đủ quy trình an toàn điện, cô lập nguồn, khóa và treo thẻ, kiểm tra không điện, tiếp địa và các biện pháp bảo vệ tương ứng.

2. Công nghệ phát hiện điện áp bằng tiếp xúc trực tiếp

Sofamel VTE-P sử dụng công nghệ phát hiện tiếp xúc trực tiếp kết hợp với bộ vi điều khiển.

Phương pháp này cho phép detector xác định sự hiện diện của điện áp thông qua tiếp xúc của bộ phận phát hiện với điểm cần kiểm tra theo đúng phương pháp sử dụng được nhà sản xuất quy định.

Bộ vi điều khiển đảm nhiệm việc xử lý tín hiệu và điều khiển hệ thống chỉ thị.

Cấu trúc này giúp thiết bị cung cấp các trạng thái cảnh báo rõ ràng:

Có điện áp → LED đỏ + còi âm thanh

Không có điện áp → LED xanh lá

Pin yếu → LED cam

Người vận hành cần kiểm tra chức năng của thiết bị trước khi sử dụng theo hướng dẫn của nhà sản xuất.

3. Hệ thống chỉ thị quang học và âm thanh

Một trong những đặc điểm chính của Sofamel VTE-P là hệ thống cảnh báo kết hợp giữa tín hiệu quang học và âm thanh.

Chỉ thị có điện áp

Khi detector phát hiện điện áp:

• LED đỏ độ sáng cao được kích hoạt.
• Còi âm thanh áp suất cao phát tín hiệu cảnh báo.

Sự kết hợp giữa ánh sáng và âm thanh giúp trạng thái cảnh báo dễ nhận biết trong môi trường làm việc ngoài trời hoặc tại các khu vực có tiếng ồn.

Chỉ thị không có điện áp

Khi không phát hiện điện áp, thiết bị sử dụng:

LED xanh lá độ sáng cao

để chỉ thị trạng thái tương ứng.

Tín hiệu này cần được hiểu trong phạm vi chức năng của detector và không thay thế quy trình xác nhận an toàn điện tổng thể.

Cảnh báo pin yếu

Khi nguồn pin ở trạng thái thấp,:

LED màu cam

sẽ cảnh báo người vận hành.

Thiết bị sử dụng pin alkaline 9 V loại 6LR61, được cung cấp kèm bộ sản phẩm.

4. Chức năng tự kiểm tra

Sofamel VTE-P được trang bị hệ thống tự kiểm tra mạch điện tử.

Thông qua nút Test, người vận hành có thể kiểm tra tính toàn vẹn của mạch trước khi thực hiện phép kiểm tra điện áp.

Chức năng này đặc biệt quan trọng đối với thiết bị phát hiện điện áp vì detector phải được xác nhận tình trạng hoạt động trước khi đưa vào công việc.

Quy trình tự kiểm tra cần thực hiện theo hướng dẫn kỹ thuật của Sofamel và quy trình an toàn của đơn vị sử dụng.

5. Chế độ ngủ tự động

Sofamel VTE-P được thiết kế để hạn chế tiêu hao năng lượng khi không phát hiện điện áp.

Sau 2 phút không có điện áp, thiết bị tự động chuyển sang:

Sleep Mode – chế độ ngủ

Mức tiêu thụ điện trong chế độ này:

< 1 µA

Chức năng này giúp giảm mức tiêu hao pin trong khoảng thời gian thiết bị không hoạt động tích cực.

Thiết bị sử dụng:

Pin alkaline 9 V – 6LR61

và pin được cung cấp kèm theo bộ sản phẩm.

6. Sào cách điện Sofamel VTE-P

Sofamel VTE-P không chỉ bao gồm detector mà còn được cấu hình cùng sào cách điện.

Sào được chế tạo từ:

Polyester gia cường sợi thủy tinh

Đây là cấu trúc vật liệu thường được sử dụng cho các loại sào cách điện phục vụ công tác điện.

Cấu tạo sào

Sào cách điện có:

• Ống đường kính Ø32 mm.
• Gioăng làm kín chống ẩm ở hai đầu.
• Bộ phận bảo vệ tay.
• Tay cầm.
• Đầu sào.
• Cấu hình kết nối với detector thông qua Universal Head.

Các gioăng chống ẩm ở hai đầu giúp hạn chế tác động của môi trường ẩm lên cấu trúc sào.

Tuy nhiên, tình trạng cách điện của sào phải được kiểm tra và bảo quản theo quy định của nhà sản xuất trước mỗi lần sử dụng.

7. Kết nối Universal Head

Detector Sofamel VTE-P được kết nối với sào thông qua:

Universal Head – đầu kết nối đa năng

Thiết kế này tạo thành một bộ detector và sào cách điện thống nhất, giúp người vận hành sử dụng thiết bị theo cấu hình được nhà sản xuất cung cấp.

Khi lựa chọn hoặc thay thế phụ kiện, cần bảo đảm đầu kết nối và sào cách điện tương thích với detector cũng như cấp điện áp cần kiểm tra.

8. Phân loại detector

Theo thông tin kỹ thuật được cung cấp, Sofamel VTE-P có các đặc điểm phân loại:

• Detector Class L.
• Detector không có phần mở rộng điện cực tiếp xúc.
• Indication Group 3.
• Có trạng thái cảnh báo.
• Có chỉ thị chủ động về Voltage Presence – sự hiện diện của điện áp.

Các đặc tính này cần được xem xét cùng với dải điện áp định mức của từng model khi lựa chọn thiết bị.

9. Hai model Sofamel VTE-P

Sofamel VTE-5/36-P

Thiết bị phát hiện điện áp trung thế kèm sào cách điện – 5 đến 36 kV

Sofamel VTE-5/66-P

Thiết bị phát hiện điện áp trung thế kèm sào cách điện – 5 đến 66 kV

Lưu ý chuẩn hóa mã: Tài liệu nguồn ghi VTE-5/66P ở phần Product Range, trong khi cấu trúc mã của model còn lại là VTE-5/36-P. Khi đưa lên catalogue/SKU SmartMall, nên đối chiếu mã trên nhãn sản phẩm hoặc datasheet chính thức để thống nhất dấu gạch trong mã hàng.

10. Bộ sản phẩm bao gồm

Mỗi bộ Sofamel VTE-P gồm các thành phần chính:

1. Voltage Detector

Thiết bị phát hiện điện áp với hệ thống chỉ thị quang học và âm thanh.

2. Insulating Pole

Sào cách điện bằng polyester gia cường sợi thủy tinh.

3. Metallic Box

Hộp kim loại dùng để bảo quản và vận chuyển detector.

4. Carrying Bag

Túi đựng sào cách điện.

5. Pin 9 V

Pin alkaline loại 6LR61, được cung cấp kèm sản phẩm.

11. Điều kiện sử dụng

Sofamel VTE-P được thiết kế cho:

Nhiệt độ làm việc: -25°C đến +55°C

Thiết bị có thể được sử dụng:

• Trong nhà.
• Ngoài trời.
• Tại các khu vực làm việc điện trung thế phù hợp với cấp điện áp của model.

Đối với công việc ngoài trời, người sử dụng cần xem xét điều kiện thời tiết, độ ẩm, tình trạng sào cách điện và các yêu cầu an toàn của hệ thống điện trước khi thực hiện kiểm tra.

12. Tiêu chuẩn

Theo thông tin kỹ thuật được cung cấp, Sofamel VTE-P được sản xuất theo:

IEC 61243:2003+A1:2009

và

UNE-EN 61243-1:2006+A1:2011

Các tiêu chuẩn này liên quan đến thiết bị phát hiện điện áp được sử dụng trong công tác điện.

Khi lựa chọn thiết bị cho một dự án hoặc hệ thống điện cụ thể, cần đối chiếu phiên bản tiêu chuẩn hiện hành, yêu cầu kỹ thuật của dự án và quy định an toàn của đơn vị vận hành.

13. Ứng dụng thực tế

Sofamel VTE-P có thể được sử dụng trong nhiều nhóm công việc điện trung thế, chẳng hạn:

• Kiểm tra điện áp trên đường dây điện.
• Kiểm tra tình trạng điện áp trước công tác bảo trì.
• Công tác vận hành hệ thống điện.
• Bảo trì thiết bị điện.
• Sửa chữa hệ thống điện.
• Kiểm tra tại khu vực trạm điện.
• Công tác kiểm tra trên đường dây điện trên không.
• Công việc của đội bảo trì và vận hành lưới điện.
• Kiểm tra điện áp trong phạm vi 5–36 kV.
• Kiểm tra điện áp trong phạm vi 5–66 kV với model VTE-5/66-P.

Việc lựa chọn model phải căn cứ vào cấp điện áp thực tế và phạm vi kỹ thuật của detector.

14. So sánh hai cấu hình VTE-P

15. Hướng dẫn lựa chọn model

Việc lựa chọn Sofamel VTE-P nên bắt đầu từ cấp điện áp cần kiểm tra.

Chọn VTE-5/36-P khi:

• Hệ thống cần kiểm tra nằm trong dải 5–36 kV.
• Cấu hình công việc phù hợp với sào cách điện 1,3 m.

Chọn VTE-5/66-P khi:

• Hệ thống cần kiểm tra nằm trong dải 5–66 kV.
• Cấu hình công việc phù hợp với sào cách điện 2 m.

Không nên lựa chọn model chỉ dựa vào chiều dài sào. Cần đồng thời kiểm tra dải điện áp, khoảng cách làm việc, cấu hình hệ thống, tiêu chuẩn áp dụng và quy trình an toàn.

16. Quy trình kiểm tra trước khi sử dụng

Trước khi đưa Sofamel VTE-P vào công việc, người vận hành nên thực hiện kiểm tra theo hướng dẫn của nhà sản xuất và quy trình an toàn điện của đơn vị.

Các bước cần quan tâm gồm:

1. Kiểm tra ngoại quan detector.
2. Kiểm tra sào cách điện.
3. Kiểm tra đầu Universal Head.
4. Kiểm tra tay cầm và bộ phận bảo vệ tay.
5. Kiểm tra tình trạng pin.
6. Thực hiện chức năng Self-Test bằng nút Test.
7. Xác nhận model có dải điện áp phù hợp.
8. Kiểm tra điều kiện môi trường.
9. Thực hiện thao tác kiểm tra điện áp theo đúng quy trình kỹ thuật.

Không sử dụng thiết bị nếu phát hiện hư hỏng, bất thường hoặc nếu tình trạng của detector/sào cách điện không đáp ứng yêu cầu sử dụng.

17. Từ khóa SEO đề xuất

Từ khóa chính:

• Sofamel VTE-P
• Sofamel VTE Voltage Detector
• thiết bị phát hiện điện áp Sofamel
• thiết bị phát hiện điện áp trung thế
• detector điện áp trung thế
• bút thử điện trung thế
• thiết bị kiểm tra điện áp cao áp
• Sofamel VTE-5/36-P
• Sofamel VTE-5/66-P
• thiết bị phát hiện điện áp 36kV
• thiết bị phát hiện điện áp 66kV
• thiết bị phát hiện điện áp kèm sào cách điện

Tên sản phẩm đề xuất trên SmartMall:

Sofamel VTE-P – Thiết bị phát hiện điện áp trung thế kèm sào cách điện 5–36 kV / 5–66 kV

Danh mục đề xuất:

Thiết bị trạm và đường dây → Thiết bị điện trạm biến áp → Thiết bị kiểm tra và đo lường điện → Thiết bị phát hiện điện áp

Kết luận

Sofamel VTE-P là bộ thiết bị phát hiện điện áp trung thế được cấu hình gồm detector điện áp + sào cách điện, sử dụng công nghệ phát hiện tiếp xúc trực tiếp và hệ thống chỉ thị quang học – âm thanh.

Hai cấu hình chính gồm:

• VTE-5/36-P: 5–36 kV, sào cách điện 1,3 m.
• VTE-5/66-P: 5–66 kV, sào cách điện 2 m.

Thiết bị có LED đỏ khi phát hiện điện áp, LED xanh lá khi không phát hiện điện áp, LED cam cảnh báo pin yếu, còi âm thanh áp suất cao, chức năng tự kiểm tra và chế độ ngủ tự động với mức tiêu thụ dưới 1 µA.

Sào cách điện bằng polyester gia cường sợi thủy tinh, đường kính ống Ø32 mm, được trang bị các bộ phận hỗ trợ thao tác và kết nối detector thông qua Universal Head.

Sofamel VTE-P được định hướng cho công tác kiểm tra điện áp trong hệ thống điện trung thế theo đúng dải điện áp, cấu hình thiết bị và quy trình an toàn tương ứng.
