SEW 300HP High Voltage Proximity Detector là thiết bị phát hiện điện áp xoay chiều (AC) bằng phương pháp không tiếp xúc, được thiết kế để kiểm tra sự hiện diện của điện áp từ khoảng 240V đến 275kV thông qua cảm biến điện trường tích hợp bên trong thiết bị.
SEW 300HP High Voltage Proximity Detector là thiết bị phát hiện điện áp xoay chiều (AC) bằng phương pháp không tiếp xúc, được thiết kế để kiểm tra sự hiện diện của điện áp từ khoảng 240V đến 275kV thông qua cảm biến điện trường tích hợp bên trong thiết bị.
Với 8 mức cài đặt điện áp, SEW 300HP có thể sử dụng trong nhiều tình huống kiểm tra điện khác nhau, từ điện áp thấp đến các hệ thống điện áp cao. Thiết bị phát tín hiệu cảnh báo bằng đèn LED và âm thanh khi phát hiện điện trường AC phù hợp với mức cài đặt.
Phiên bản 300HP được thiết kế với cấp bảo vệ IP66, vỏ nylon chịu va đập và cấu trúc nhỏ gọn, phù hợp cho cả công việc trong nhà và ngoài trời. Thiết bị cũng có thể kết hợp với phần lớn các loại sào cách điện/pértiga thông dụng để hỗ trợ kiểm tra từ khoảng cách an toàn.
SEW 300HP là bút/thiết bị phát hiện điện áp cao kiểu tiếp cận, không yêu cầu tiếp xúc trực tiếp với dây dẫn hoặc điểm cần kiểm tra.
Nguyên lý hoạt động dựa trên việc cảm nhận điện trường xoay chiều thông qua cảm biến thu nhận được bố trí bên trong thiết bị. Khi đưa đầu dò đến gần nguồn điện AC và điều kiện điện trường đáp ứng ngưỡng phát hiện đã lựa chọn, thiết bị sẽ đưa ra cảnh báo bằng tín hiệu quang học và âm thanh.
Thiết kế này giúp người vận hành thực hiện bước kiểm tra sơ bộ về sự hiện diện của điện áp trước khi tiếp cận thiết bị, dây dẫn hoặc khu vực cần kiểm tra.
SEW 300HP cung cấp 8 mức lựa chọn:
| Mức cài đặt | Điện áp danh định |
|---|---|
| 1 | 240 VAC |
| 2 | 2 kVAC |
| 3 | 6 kVAC |
| 4 | 11 kVAC |
| 5 | 22 kVAC |
| 6 | 33 kVAC |
| 7 | 132 kVAC |
| 8 | 275 kVAC |
Việc lựa chọn mức điện áp phù hợp giúp thiết bị được sử dụng trong các môi trường có cấp điện áp khác nhau.
Lưu ý: SEW 300HP là thiết bị phát hiện điện áp bằng phương pháp không tiếp xúc. Kết quả phát hiện phụ thuộc vào điện trường, khoảng cách, cấu hình hệ thống điện, môi trường và điều kiện sử dụng. Thiết bị không nên được xem là phương tiện duy nhất để xác nhận một hệ thống đã hoàn toàn mất điện.

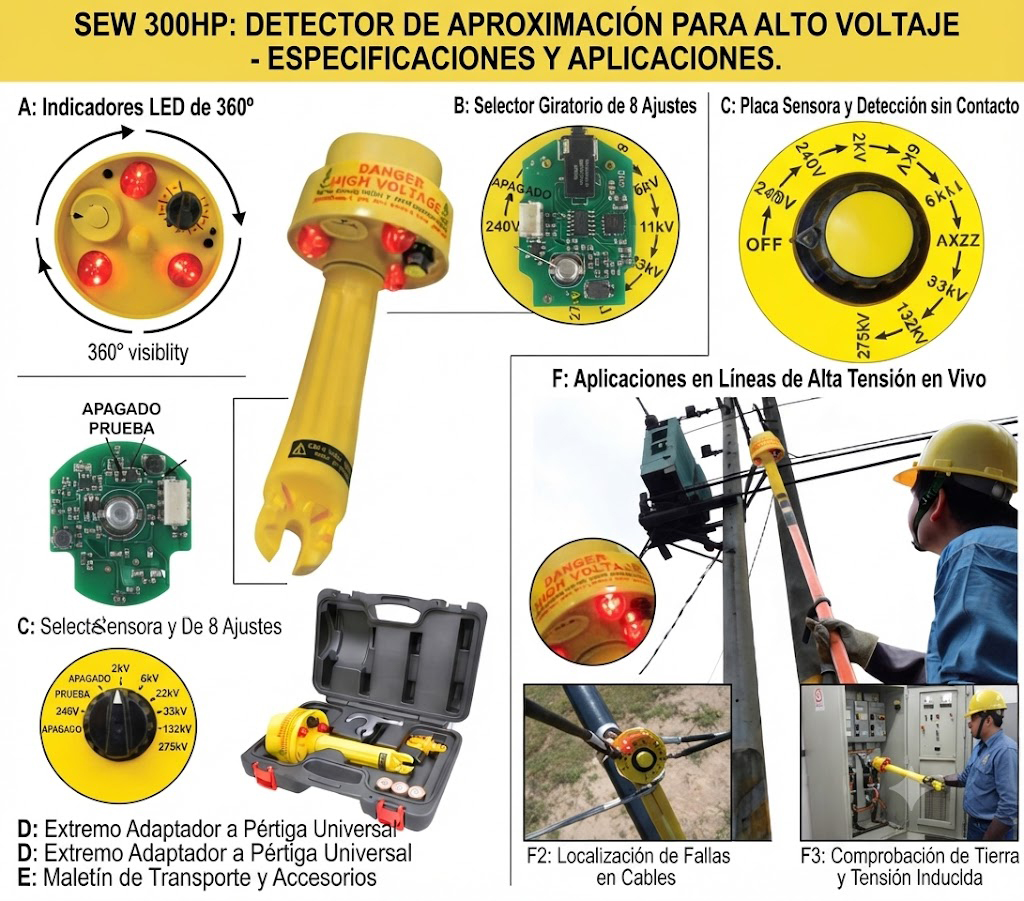

SEW 300HP có thể được sử dụng trong các công việc kiểm tra và bảo trì hệ thống điện, đặc biệt khi cần xác định nhanh sự hiện diện của điện áp AC mà không tiếp xúc trực tiếp với phần mang điện.
Ứng dụng chính của SEW 300HP là phát hiện điện áp xoay chiều bằng phương pháp tiếp cận.
Người vận hành đưa thiết bị đến gần khu vực cần kiểm tra và lựa chọn mức điện áp thích hợp. Khi cảm biến phát hiện điện trường AC trong phạm vi đáp ứng của thiết bị, hệ thống cảnh báo sẽ được kích hoạt.
Phương pháp này giúp giảm nhu cầu tiếp xúc trực tiếp trong bước kiểm tra ban đầu.
Thiết bị có thể hỗ trợ kiểm tra dây dẫn, cáp và các khu vực nghi ngờ đang có điện áp.
Trong công tác bảo trì, việc phát hiện điện trường có thể giúp người kỹ thuật xác định nhanh hơn khu vực cần kiểm tra tiếp theo.
Các mức cài đặt lên tới 275kV cho phép SEW 300HP được sử dụng trong nhiều môi trường điện áp cao, tùy thuộc vào điều kiện làm việc và phạm vi ứng dụng thực tế của thiết bị.
Khi làm việc với hệ thống điện áp cao, thiết bị phải được sử dụng cùng quy trình an toàn điện, khoảng cách tiếp cận và phương tiện bảo vệ phù hợp.
Trong một số hệ thống điện, điện áp có thể xuất hiện do hiện tượng cảm ứng hoặc điện tích còn tồn tại.
SEW 300HP có thể được sử dụng như một công cụ kiểm tra để phát hiện các tín hiệu điện trường AC trong những tình huống này.
Thiết bị cũng có thể hỗ trợ kiểm tra sự hiện diện của điện áp hoặc điện trường trong khu vực thiết bị được nối đất.
Tuy nhiên, trạng thái nối đất không nên được suy luận chỉ từ một lần kiểm tra bằng thiết bị phát hiện điện áp không tiếp xúc. Các quy trình xác nhận trạng thái an toàn phải tuân thủ quy trình kỹ thuật của hệ thống.
Theo thông tin kỹ thuật của sản phẩm, SEW 300HP còn có thể hỗ trợ kiểm tra sự hiện diện của bức xạ điện trường tần số cao trong những điều kiện phù hợp.
Đây là chức năng hỗ trợ kiểm tra và không thay thế các thiết bị đo chuyên dụng khi cần đánh giá định lượng.
SEW 300HP được thiết kế với cấp bảo vệ IP66, giúp tăng khả năng chống bụi và chống nước theo điều kiện thử nghiệm của cấp bảo vệ này.
Đặc điểm này phù hợp với yêu cầu sử dụng trong các môi trường làm việc ngoài trời hoặc khu vực công nghiệp, nơi thiết bị có thể tiếp xúc với bụi và nước.

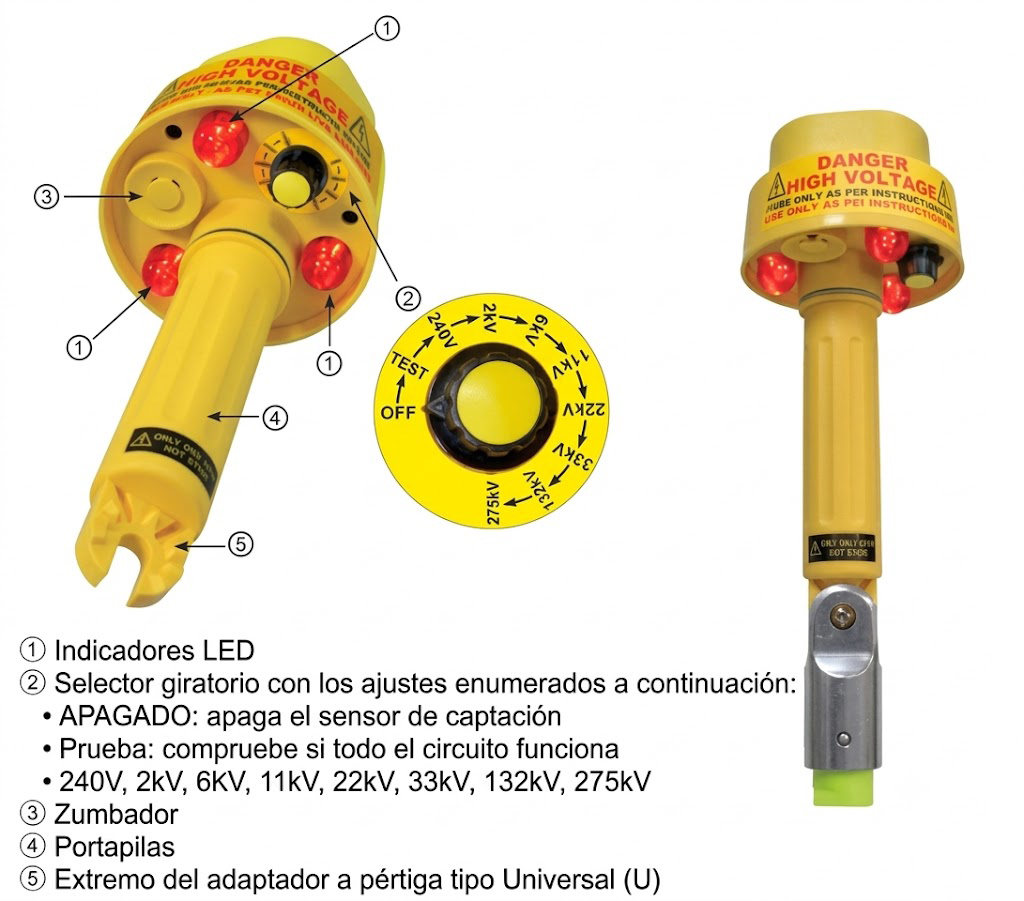

Thiết bị được trang bị 3 đèn LED bố trí theo dạng vòng tròn, tạo khả năng quan sát tín hiệu từ nhiều hướng.
Thiết kế hiển thị 360° giúp người vận hành dễ nhận biết trạng thái cảnh báo hơn khi thiết bị được sử dụng ở nhiều tư thế khác nhau.
SEW 300HP sử dụng đồng thời:
Sự kết hợp giữa hai phương thức cảnh báo giúp người vận hành dễ nhận biết trạng thái phát hiện trong môi trường làm việc thực tế.
Tám mức cài đặt từ 240V đến 275kV giúp thiết bị có phạm vi ứng dụng rộng.
Người sử dụng cần lựa chọn mức cài đặt tương ứng với hệ thống đang kiểm tra và tuân thủ hướng dẫn sử dụng của nhà sản xuất.
SEW 300HP được trang bị chức năng self-test, cho phép người dùng kiểm tra trạng thái hoạt động của thiết bị trước khi tiến hành công việc.
Việc kiểm tra thiết bị trước khi sử dụng là một bước quan trọng trong quy trình sử dụng thiết bị phát hiện điện áp.
Vỏ thiết bị được làm bằng nylon chịu va đập, kết hợp thiết kế nhẹ và nhỏ gọn.
Khối lượng thiết bị khoảng 600g khi đã lắp pin, giúp thuận tiện hơn trong quá trình mang theo và sử dụng tại hiện trường.

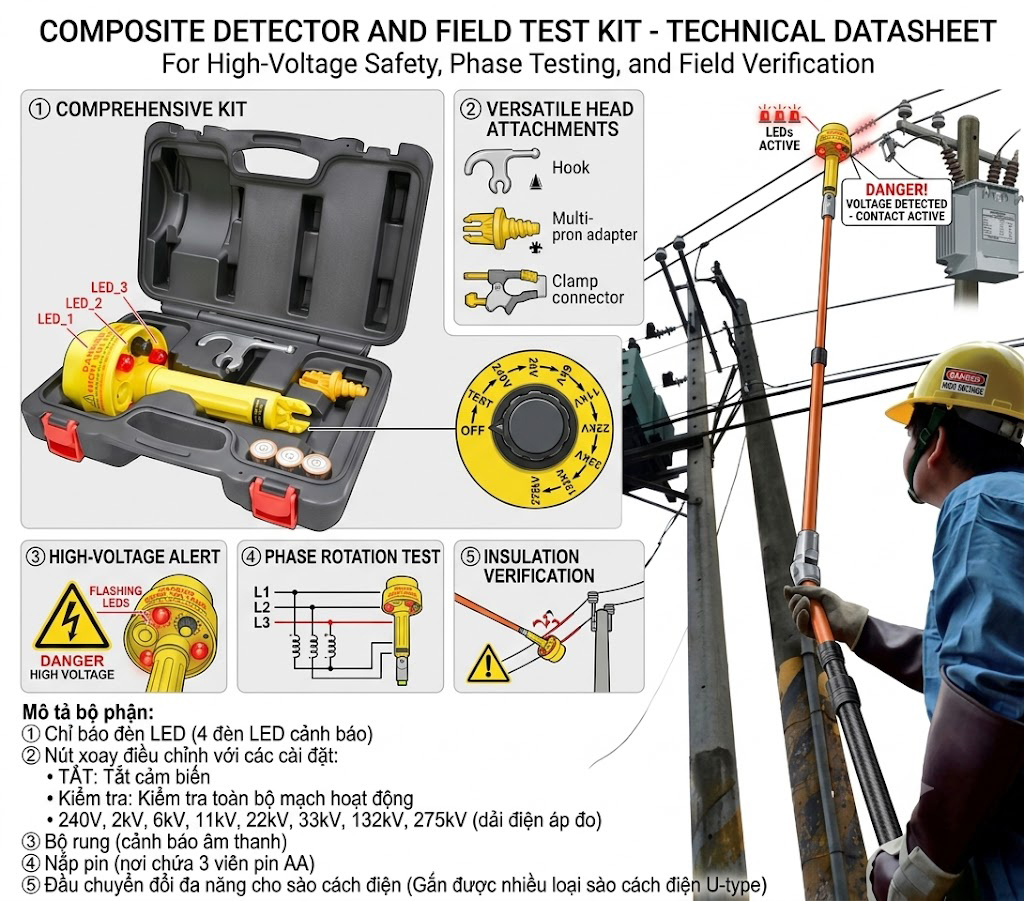

SEW 300HP được thiết kế để tương thích với phần lớn các loại sào cách điện phù hợp.
Khi kết hợp với sào, người vận hành có thể thực hiện việc kiểm tra từ khoảng cách phù hợp thay vì phải đưa thiết bị trực tiếp đến gần khu vực cần kiểm tra.
Việc lựa chọn sào và khoảng cách làm việc phải tuân thủ yêu cầu an toàn của hệ thống điện và quy định của đơn vị vận hành.
| Thông số | Giá trị |
|---|---|
| Model | SEW 300HP |
| Loại thiết bị | Thiết bị phát hiện điện áp AC không tiếp xúc |
| Phương pháp phát hiện | Cảm biến điện trường |
| Dải mức điện áp | 240V – 275kV AC |
| Số mức cài đặt | 8 mức |
| Các mức cài đặt | 240V / 2kV / 6kV / 11kV / 22kV / 33kV / 132kV / 275kV |
| Tần số | 40–70Hz |
| Cảnh báo | LED và âm thanh |
| Hiển thị | 3 LED dạng vòng, quan sát 360° |
| Cấp bảo vệ | IP66 |
| Chức năng tự kiểm tra | Có |
| Pin | 3 × pin alkaline loại C, 1,5V |
| Vật liệu vỏ | Nylon chịu va đập cao |
| Nhiệt độ làm việc | -10°C đến +50°C |
| Nhiệt độ lưu trữ | -20°C đến +60°C |
| Độ ẩm | 85% RH tại 40°C |
| Chiều cao hộp | 265mm |
| Chiều rộng hộp | 117mm |
| Khối lượng | Khoảng 600g, bao gồm pin |
| Môi trường sử dụng | Trong nhà và ngoài trời |
SEW 300HP được công bố đáp ứng các yêu cầu tiêu chuẩn liên quan đến tương thích điện từ, bao gồm:
Các tiêu chuẩn này liên quan đến yêu cầu về khả năng tương thích điện từ và điều kiện thử nghiệm tương ứng đối với thiết bị.
SEW 300HP có thể được xem xét trong các nhóm công việc:
| Nhóm công việc | Vai trò của thiết bị |
|---|---|
| Bảo trì điện | Kiểm tra sơ bộ sự hiện diện của điện áp AC |
| Điện công nghiệp | Phát hiện điện trường quanh dây dẫn và thiết bị |
| Đường dây điện | Hỗ trợ kiểm tra điện áp bằng phương pháp không tiếp xúc |
| Trạm điện | Hỗ trợ nhận biết sự hiện diện của điện trường |
| Kiểm tra cáp | Hỗ trợ xác định khu vực có tín hiệu điện |
| Công tác sửa chữa | Kiểm tra sơ bộ trước các bước kiểm tra tiếp theo |
| Kiểm tra điện áp cảm ứng | Phát hiện tín hiệu điện trường AC trong điều kiện phù hợp |
Một trong những điểm quan trọng khi sử dụng SEW 300HP là lựa chọn đúng mức điện áp.
Ví dụ:
Việc lựa chọn mức phù hợp cần dựa trên điện áp của hệ thống thực tế và hướng dẫn kỹ thuật của nhà sản xuất.
SEW 300HP là thiết bị hỗ trợ phát hiện điện áp bằng phương pháp không tiếp xúc, không phải thiết bị duy nhất để xác nhận trạng thái mất điện hoàn toàn.
Khi làm việc với hệ thống điện, đặc biệt là điện áp cao, người sử dụng cần:
Đối với công việc điện áp cao, quy trình an toàn và thiết bị bảo vệ phù hợp luôn được ưu tiên hơn việc chỉ dựa vào một thiết bị phát hiện điện áp không tiếp xúc.
Không. SEW 300HP được thiết kế để phát hiện điện áp AC bằng phương pháp không tiếp xúc, thông qua cảm biến điện trường bên trong thiết bị.
Thiết bị có 8 mức lựa chọn: 240V, 2kV, 6kV, 11kV, 22kV, 33kV, 132kV và 275kV.
Có. Thiết bị sử dụng cả tín hiệu âm thanh và LED để cảnh báo khi phát hiện điều kiện điện trường phù hợp.
Có. Thiết bị có cấp bảo vệ IP66 và được thiết kế cho cả môi trường trong nhà và ngoài trời, trong giới hạn điều kiện vận hành được công bố.
Thiết bị sử dụng 3 pin alkaline loại C, điện áp 1,5V mỗi pin.
Có. Thiết bị được thiết kế để tương thích với phần lớn các loại sào cách điện phù hợp, giúp hỗ trợ kiểm tra từ khoảng cách làm việc thích hợp.
Không nên xem thiết bị như một sự thay thế cho mọi loại máy đo điện áp. SEW 300HP là thiết bị phát hiện điện trường/điện áp AC không tiếp xúc, trong khi các phép đo điện áp định lượng hoặc xác nhận trạng thái điện cần thiết bị và quy trình phù hợp.
SEW 300HP High Voltage Proximity Detector là thiết bị phát hiện điện áp AC không tiếp xúc với phạm vi lựa chọn từ 240V đến 275kV, tích hợp 8 mức cài đặt, cảnh báo LED 360°, cảnh báo âm thanh, chức năng tự kiểm tra và cấp bảo vệ IP66.
Thiết kế vỏ nylon chịu va đập, trọng lượng khoảng 600g và khả năng kết hợp với sào cách điện giúp SEW 300HP phù hợp cho nhiều hoạt động kiểm tra điện tại hiện trường.
Trong hệ thống điện công nghiệp, đường dây và thiết bị điện áp cao, thiết bị có thể đóng vai trò công cụ kiểm tra sơ bộ sự hiện diện của điện trường AC, hỗ trợ người vận hành nhận biết nguy cơ trước khi thực hiện các bước công việc tiếp theo.
Đối với mọi công việc liên quan đến điện áp nguy hiểm, SEW 300HP cần được sử dụng đúng hướng dẫn của nhà sản xuất và kết hợp với quy trình an toàn điện, phương tiện bảo vệ cá nhân và thiết bị kiểm tra phù hợp.
Chúng tôi cung cấp dịch vụ kiểm định và hiệu chuẩn định kỳ cho Bút thử điện cao thế không tiếp xúc Sew 300HP theo tiêu chuẩn TCVN và ISO 45001:2018. Dịch vụ bao gồm:
Chu kỳ kiểm định khuyến nghị: 12 tháng/lần để đảm bảo thiết bị luôn hoạt động chính xác và an toàn.
Bút thử điện cao thế không tiếp xúc Sew 300HP sử dụng công nghệ cảm biến điện dung tiên tiến để phát hiện điện áp AC từ 240V đến 275kV mà không cần tiếp xúc trực tiếp. Công nghệ này bao gồm:
Công nghệ không tiếp xúc giúp tăng cường an toàn cho người sử dụng, đặc biệt trong môi trường công nghiệp nguy hiểm.
Bút thử điện cao thế không tiếp xúc Sew 300HP được thiết kế chuyên dụng cho các đối tượng sau trong môi trường công nghiệp Việt Nam:
Thiết bị đặc biệt phù hợp cho các nhà máy sản xuất, trạm biến áp, và các công trình xây dựng có hệ thống điện phức tạp.
Bút thử điện cao thế không tiếp xúc Sew 300HP được thiết kế để hoạt động ổn định trong các điều kiện môi trường khắc nghiệt tại Việt Nam:
Thiết bị có thể sử dụng cả trong nhà và ngoài trời, chịu được điều kiện thời tiết khắc nghiệt như mưa, nắng, và bụi bẩn.
Thiết bị có thể phát hiện 8 dãy điện áp AC: 240V, 2kV, 6kV, 11kV, 22kV, 33kV, 132kV, và 275kV. Đây là dãy điện áp phù hợp cho hầu hết các ứng dụng công nghiệp tại Việt Nam.
Không, Sew 300HP sử dụng công nghệ cảm biến không tiếp xúc, cho phép phát hiện điện áp từ khoảng cách an toàn. Điều này giúp giảm thiểu rủi ro điện giật cho người sử dụng.
IP66 có nghĩa là thiết bị được bảo vệ hoàn toàn chống bụi và chống nước mạnh. Điều này cho phép sử dụng thiết bị trong môi trường công nghiệp khắc nghiệt, bao gồm cả điều kiện mưa và bụi bẩn.
Có, Sew 300HP được thiết kế để hoạt động trong nhiệt độ từ -10°C đến 50°C và chịu được độ ẩm lên đến 85%. Thiết bị cũng có vỏ chống va đập, phù hợp cho sử dụng ngoài trời.
| Thông số | Giá trị | Ghi chú |
| Dãy điện áp kiểm tra | 240V, 2kV, 6kV, 11kV, 22kV, 33kV, 132kV, 275kV | 8 dãy điện áp kiểm tra |
| Cấp bảo vệ | IP66 | Thiết kế chống nước |
| Chỉ báo LED | 3 đèn LED | Hiển thị trên vòng tròn 360 độ |
| Phát hiện điện áp | Không tiếp xúc | Cảm biến nhận bên trong |
| Điện áp hoạt động | 240Vac đến 275kVac | Phát hiện điện áp AC |
| Thiết kế | Chống nước | Công cụ thiết kế mới |
