SEW PD-28 High Voltage Probe là đầu dò cao áp chuyên dụng cho phép mở rộng khả năng đo của đồng hồ AC/DC lên tới 40 kV DC hoặc 28 kV AC trong các ứng dụng được thiết kế.
SEW PD-28 High Voltage Probe là đầu dò điện áp cao được thiết kế để mở rộng khả năng đo điện áp của đồng hồ vạn năng AC/DC lên đến 40.000 V DC hoặc 28.000 V AC trong phạm vi ứng dụng được quy định cho thiết bị.
SEW PD-28 sử dụng cấu trúc bộ chia điện áp chính xác tỷ lệ 1000:1, được hình thành từ hai điện trở phù hợp với nhau. Với trở kháng đầu vào rất cao, đầu dò giúp giảm ảnh hưởng của tải lên mạch cần đo và hỗ trợ duy trì độ chính xác của phép đo.
Điểm quan trọng cần lưu ý là SEW PD-28 chỉ dành cho các mạch năng lượng thấp và thuộc Overvoltage Category I. Nhà sản xuất không thiết kế đầu dò này để đo điện áp cao trên các hệ thống phân phối điện. Các ứng dụng điển hình gồm điện áp cao bên trong TV, máy photocopy, bộ nguồn và thiết bị phòng thí nghiệm.
Khi sử dụng với đồng hồ đo có trở kháng đầu vào 10 MΩ, SEW PD-28 có thể mở rộng phạm vi đo của đồng hồ lên các mức điện áp cao hơn nhiều so với khả năng đo trực tiếp của đồng hồ thông thường.
Đồng hồ vạn năng kỹ thuật số thông thường có giới hạn điện áp đo trực tiếp. Khi cần kiểm tra một mạch có điện áp cao hơn giới hạn của đồng hồ, một đầu dò cao áp chuyên dụng có thể được sử dụng để giảm điện áp trước khi đưa tín hiệu vào đầu vào của đồng hồ.
SEW PD-28 thực hiện chức năng này bằng bộ chia điện áp có tỷ lệ 1000:1.
Ví dụ về nguyên lý tỷ lệ:
Điện áp cần đo → SEW PD-28 giảm 1000 lần → đồng hồ vạn năng đo giá trị thấp hơn
Do đó, nếu đầu dò nhận điện áp đầu vào cao, điện áp đưa tới đồng hồ sẽ giảm theo tỷ lệ của bộ chia.
Tuy nhiên, người sử dụng phải tuân thủ đúng cách tính và giới hạn đo được quy định cho đầu dò cũng như đồng hồ. Không được sử dụng nguyên lý này để suy ra rằng PD-28 phù hợp với mọi nguồn điện áp cao.
Một trong những đặc điểm kỹ thuật quan trọng nhất của PD-28 là attenuation ratio 1000:1.
Đầu dò được cấu tạo như một precision 1000:1 voltage divider, sử dụng hai điện trở được ghép phù hợp. Cấu trúc này cho phép giảm điện áp cao xuống mức phù hợp hơn với đầu vào của đồng hồ đo.
Đầu dò có trở kháng đầu vào 1000 MΩ.
Trở kháng rất cao giúp hạn chế dòng điện lấy từ mạch đang kiểm tra, từ đó giảm hiện tượng tải mạch và hỗ trợ duy trì độ chính xác của phép đo.
Đây là đặc điểm đặc biệt quan trọng khi kiểm tra các mạch điện tử hoặc mạch có năng lượng giới hạn, nơi việc đưa một tải đo đáng kể vào mạch có thể ảnh hưởng đến trạng thái hoạt động của mạch.
SEW PD-28 được thiết kế để sử dụng với đồng hồ đo điện áp AC/DC có trở kháng đầu vào 10 MΩ.
Đây là điều kiện quan trọng khi lựa chọn thiết bị đo.
Không nên chỉ nhìn vào đầu nối hoặc khả năng đo AC/DC của đồng hồ rồi mặc định rằng mọi đồng hồ đều phù hợp với PD-28. Độ chính xác được công bố của đầu dò dựa trên điều kiện sử dụng với voltmeter có input impedance 10 MΩ.
Vì vậy, trước khi thực hiện phép đo cần kiểm tra thông số đầu vào của đồng hồ vạn năng.
Theo thông số kỹ thuật được cung cấp, SEW PD-28 có điện áp làm việc tối đa:
Đối với DC:
Đối với AC:
Các thông số này cho thấy PD-28 có thể được sử dụng để mở rộng khả năng đo của đồng hồ AC/DC trong phạm vi ứng dụng được thiết kế.
| Chế độ đo | Phạm vi | Độ chính xác |
|---|---|---|
| DCV | 0–20 kV | ±1% |
| DCV | 20–40 kV | ±2% |
| ACV | 0–28 kV | Thông thường ±5% tại 50/60 Hz |
| Tỷ lệ chia | — | 1000:1 |
| Trở kháng đầu vào | — | 1000 MΩ |
Độ chính xác AC được công bố là giá trị điển hình tại tần số 50/60 Hz. Vì vậy, không nên tự động áp dụng con số này cho các tần số hoặc dạng sóng không được quy định.
Đây là nội dung quan trọng nhất khi lựa chọn và sử dụng SEW PD-28.
PD-28 được thiết kế cho low energy applications only – chỉ dành cho các ứng dụng năng lượng thấp.
Tài liệu mô tả thiết bị thuộc Overvoltage Category I và nêu rõ đầu dò chỉ được sử dụng để đo trên các mạch năng lượng giới hạn bên trong thiết bị.
Các ví dụ được nêu gồm:
Do đó, không sử dụng SEW PD-28 để đo điện áp cao trên hệ thống phân phối điện.
Đây không phải là một lưu ý phụ mà là giới hạn ứng dụng cốt lõi của sản phẩm.
SEW PD-28 không được thiết kế để kiểm tra các đường dây hoặc hệ thống phân phối điện có năng lượng cao.
Các hệ thống điện lực và phân phối điện có đặc tính năng lượng hoàn toàn khác với các mạch điện tử năng lượng thấp bên trong thiết bị.
Vì vậy, việc thấy thông số 40 kV DC / 28 kV AC không có nghĩa rằng đầu dò có thể được sử dụng trên mọi nguồn điện có điện áp nằm dưới các giá trị này.
Cần phân biệt:
Giới hạn điện áp của đầu dò ≠ phạm vi ứng dụng cho mọi hệ thống điện.
Một nguồn có điện áp nằm trong giới hạn 28 kV AC về mặt con số vẫn có thể không phù hợp với PD-28 nếu đó là hệ thống phân phối điện hoặc nguồn có năng lượng cao.
Các mạch điện tử của TV có thể chứa các điểm điện áp cao nhưng thuộc hệ thống bên trong thiết bị, với năng lượng được giới hạn bởi cấu trúc mạch.
PD-28 được định hướng cho những ứng dụng dạng này.
Máy photocopy là một ví dụ ứng dụng được tài liệu sản phẩm đề cập. Đầu dò có thể được sử dụng để kiểm tra các điểm điện áp cao bên trong thiết bị khi điều kiện mạch phù hợp với giới hạn của sản phẩm.
SEW PD-28 có thể được sử dụng trong các ứng dụng kiểm tra điện áp cao bên trong bộ nguồn và thiết bị điện tử.
Trong phòng thí nghiệm điện tử, đầu dò cao áp có thể hỗ trợ kỹ thuật viên mở rộng phạm vi đo của đồng hồ vạn năng để kiểm tra các mạch điện áp cao năng lượng thấp.

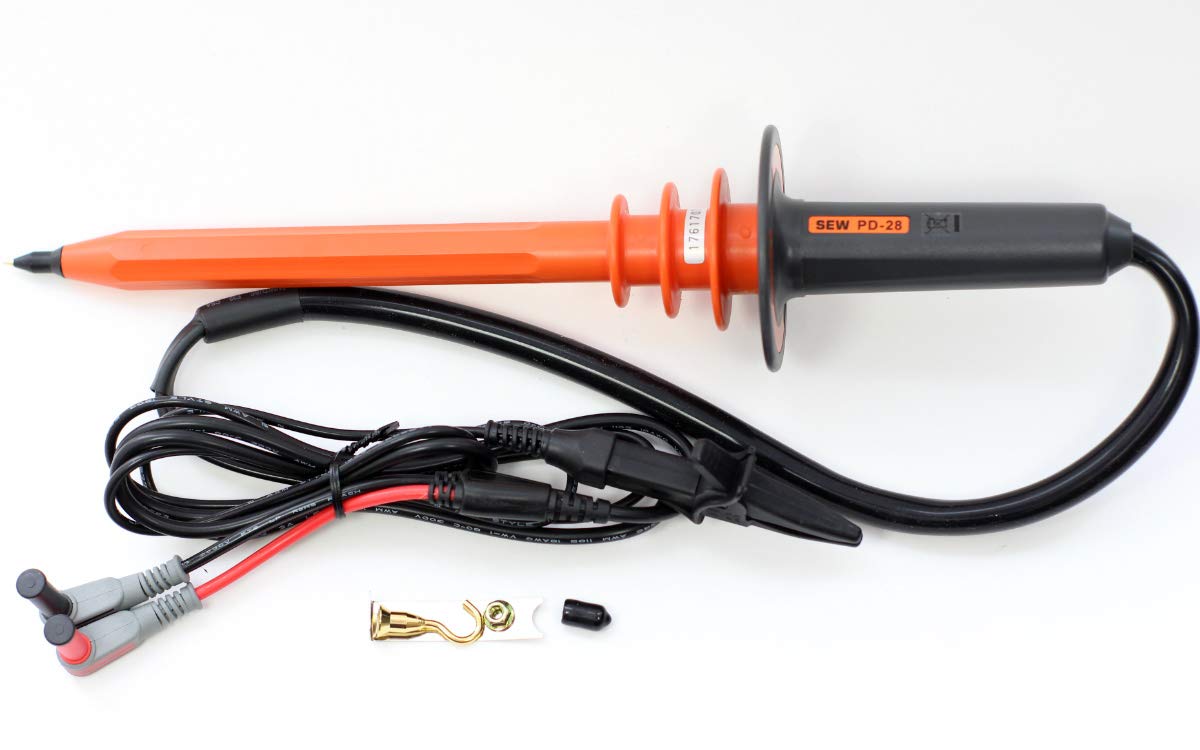

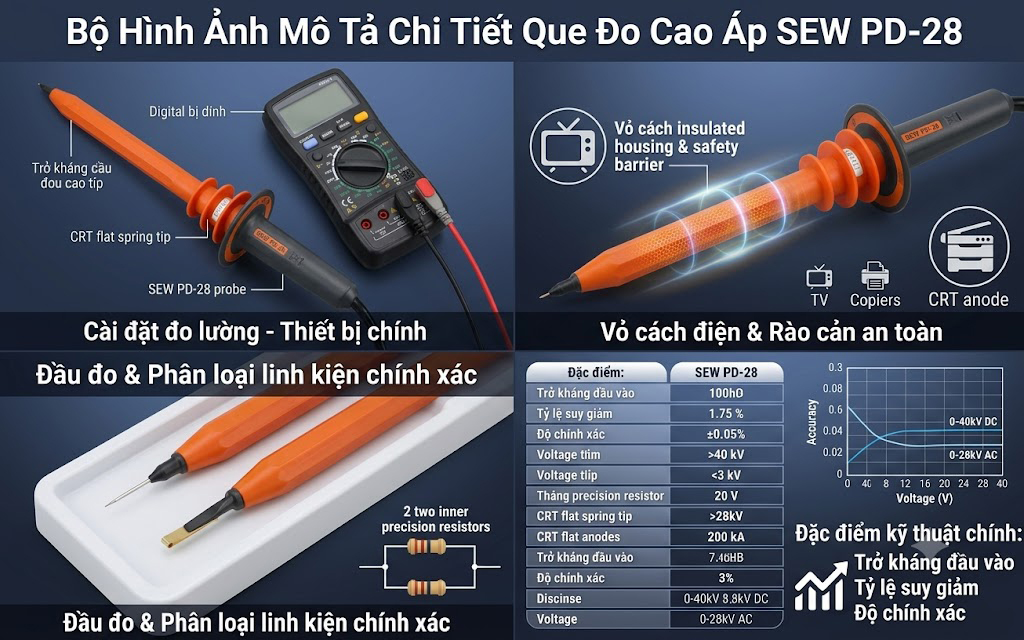

SEW PD-28 được cung cấp với hai loại đầu tiếp xúc nhằm phục vụ các tình huống đo khác nhau.
Đầu kim tròn được sử dụng cho các phép đo thông thường.
Thiết kế này phù hợp khi cần tiếp xúc với điểm đo cụ thể trong mạch điện tử.
Đầu thứ hai có dạng flat spring-type, được thiết kế đặc biệt cho việc tiếp xúc với anode CRT.
Việc cung cấp hai loại đầu tiếp xúc giúp đầu dò linh hoạt hơn trong các ứng dụng kiểm tra thiết bị điện tử.
Bộ chia điện áp của PD-28 được đặt trong thân nhựa chuyên dụng.
Thân đầu dò vừa chứa cấu trúc bộ chia điện áp vừa tạo lớp cách ly giữa người sử dụng và phần điện áp đang được kiểm tra.
Đây là một đặc điểm thiết kế quan trọng đối với đầu dò cao áp.
Tuy nhiên, không nên hiểu lớp vỏ cách điện là cơ sở để sử dụng đầu dò ngoài phạm vi được thiết kế. Đặc biệt, giới hạn Overvoltage Category I và yêu cầu chỉ sử dụng cho mạch năng lượng thấp vẫn phải được tuân thủ.
SEW PD-28 có khối lượng khoảng 260 g và dây dẫn dài 1 m.
Thiết kế được mô tả là lightweight and rugged, hướng tới khả năng sử dụng trong công việc kiểm tra và bảo trì thiết bị điện tử.
| Thông số | Giá trị |
|---|---|
| Trọng lượng | Khoảng 260 g |
| Chiều dài cáp | 1 m |
| Nhiệt độ làm việc | 0°C đến 40°C |
| Nhiệt độ lưu trữ | -10°C đến 50°C |
| Trở kháng đầu vào | 1000 MΩ |
| Tỷ lệ chia | 1000:1 |
SEW PD-28 có phạm vi nhiệt độ vận hành:
0°C đến 40°C
Phạm vi nhiệt độ lưu trữ:
-10°C đến 50°C
Khi lựa chọn đầu dò cho công việc thực tế, điều kiện nhiệt độ tại nơi sử dụng cần nằm trong giới hạn công bố.
SEW PD-28 được cung cấp với các tiêu chuẩn được công bố:
Các tiêu chuẩn này được liệt kê trong thông số kỹ thuật của sản phẩm.
Tuy nhiên, tiêu chuẩn sản phẩm không làm thay đổi giới hạn ứng dụng cụ thể của đầu dò. Việc sử dụng vẫn phải tuân thủ đúng cấp quá áp, loại mạch và điều kiện làm việc mà sản phẩm được thiết kế.
| Hạng mục | Thông số kỹ thuật |
|---|---|
| Model | SEW PD-28 |
| Loại sản phẩm | High Voltage Probe |
| Điện áp DC tối đa | 40 kV DC |
| Điện áp AC tối đa | 28 kV AC |
| Trở kháng đầu vào | 1000 MΩ |
| Tỷ lệ suy giảm | 1000:1 |
| Độ chính xác DC | ±1% tại 0–20 kV |
| Độ chính xác DC | ±2% tại 20–40 kV |
| Độ chính xác AC | Thông thường ±5% tại 50/60 Hz |
| Đồng hồ tương thích | Voltmeter có trở kháng đầu vào 10 MΩ |
| Phân loại quá áp | Overvoltage Category I |
| Ứng dụng | Mạch năng lượng thấp |
| Nhiệt độ làm việc | 0°C–40°C |
| Nhiệt độ lưu trữ | -10°C–50°C |
| Chiều dài cáp | 1 m |
| Trọng lượng | Khoảng 260 g |
| Tiêu chuẩn | EN 61010-1, EN 61010-031, EN 61326-1 |
Trước khi sử dụng SEW PD-28, cần kiểm tra tối thiểu các điều kiện sau:
Xác định mạch cần đo có phải là mạch năng lượng thấp hay không.
Nếu đây là hệ thống phân phối điện hoặc nguồn năng lượng cao, không sử dụng PD-28.
Đảm bảo điện áp nằm trong giới hạn:
Đồng hồ sử dụng cùng đầu dò cần có trở kháng đầu vào 10 MΩ theo điều kiện mà thông số độ chính xác được công bố.
Lựa chọn đầu kim tròn hoặc đầu tiếp xúc lò xo phẳng phù hợp với điểm cần kiểm tra.
Đảm bảo nhiệt độ làm việc nằm trong phạm vi 0°C–40°C.
SEW PD-28 và thiết bị cảnh báo điện áp như SEW 350 SVD có mục đích sử dụng khác nhau.
SEW PD-28 là đầu dò đo điện áp cao, được kết nối với đồng hồ AC/DC để mở rộng khả năng đo.
Trong khi đó, SEW 350 SVD là thiết bị phát hiện/cảnh báo điện áp không tiếp xúc.
Có thể hiểu đơn giản:
| SEW PD-28 | SEW 350 SVD |
|---|---|
| Đầu dò cao áp | Thiết bị cảnh báo cá nhân |
| Đo AC/DC thông qua đồng hồ | Phát hiện điện áp không tiếp xúc |
| Tỷ lệ chia 1000:1 | Cảnh báo LED + còi |
| Tối đa 40 kV DC / 28 kV AC | Phát hiện 220 Vac–132 kVac theo tài liệu |
| Dùng cho mạch năng lượng thấp | Thiết bị cảnh báo điện áp |
| Cần kết nối với voltmeter | Có hệ thống cảnh báo tích hợp |
Do đó, hai sản phẩm không nên được xem là sản phẩm thay thế trực tiếp cho nhau.
SEW PD-28 là đầu dò dành cho điện áp cao và phải được sử dụng đúng phạm vi ứng dụng.
Không sử dụng đầu dò để đo điện áp cao trên hệ thống phân phối điện.
Đặc biệt, không nên dựa đơn thuần vào con số 40 kV DC hoặc 28 kV AC để quyết định rằng một nguồn điện bất kỳ nằm trong phạm vi sử dụng của thiết bị.
Trước khi đo cần xác định:
Đối với các hệ thống điện lực hoặc phân phối điện, cần sử dụng thiết bị kiểm tra điện áp được thiết kế và đánh giá phù hợp với chính hệ thống đó.
SEW PD-28 là đầu dò điện áp cao dùng để mở rộng khả năng đo AC/DC của đồng hồ vạn năng, sử dụng bộ chia điện áp tỷ lệ 1000:1.
Điện áp làm việc tối đa được công bố là 40 kV DC hoặc 28 kV AC.
Có. Đầu dò được thiết kế cho cả điện áp AC và DC.
Độ chính xác được công bố dựa trên việc sử dụng với đồng hồ đo có trở kháng đầu vào 10 MΩ.
Không. Sản phẩm chỉ dành cho mạch năng lượng thấp và tài liệu cảnh báo không sử dụng đầu dò để đo điện áp cao trên hệ thống phân phối điện.
Các ứng dụng được nêu gồm TV, máy photocopy, bộ nguồn và thiết bị phòng thí nghiệm, nơi cần đo điện áp cao trong các mạch năng lượng thấp.
Tỷ lệ suy giảm là 1000:1.
Trở kháng đầu vào được công bố là 1000 MΩ.
Thiết bị có đầu kim tròn cho sử dụng thông thường và đầu tiếp xúc dạng lò xo phẳng được thiết kế đặc biệt cho anode CRT.
Thông số sản phẩm liệt kê EN 61010-1, EN 61010-031 và EN 61326-1.
SEW PD-28 High Voltage Probe là đầu dò cao áp chuyên dụng cho phép mở rộng khả năng đo của đồng hồ AC/DC lên tới 40 kV DC hoặc 28 kV AC trong các ứng dụng được thiết kế.
Thiết bị sử dụng bộ chia điện áp chính xác 1000:1, trở kháng đầu vào 1000 MΩ và được thiết kế để sử dụng với voltmeter có trở kháng đầu vào 10 MΩ. Độ chính xác công bố đạt ±1% trong dải 0–20 kV DC, ±2% trong dải 20–40 kV DC và thông thường ±5% đối với AC 0–28 kV tại 50/60 Hz.
Điểm quan trọng nhất khi lựa chọn SEW PD-28 là phạm vi ứng dụng: đây là đầu dò dành cho mạch năng lượng thấp, Overvoltage Category I, với các ứng dụng điển hình như TV, máy photocopy, bộ nguồn và thiết bị phòng thí nghiệm. Không sử dụng sản phẩm để đo điện áp cao trên hệ thống phân phối điện.
Với thiết kế nhỏ gọn, trọng lượng khoảng 260 g, cáp dài 1 m, hai loại đầu tiếp xúc và các tiêu chuẩn EN 61010-1, EN 61010-031, EN 61326-1, SEW PD-28 phù hợp cho các nhu cầu kiểm tra điện áp cao trong thiết bị điện tử và các mạch năng lượng thấp theo đúng phạm vi thiết kế.
| Hạng mục | Thông số kỹ thuật |
|---|---|
| Model | SEW PD-28 |
| Loại sản phẩm | High Voltage Probe |
| Điện áp DC tối đa | 40 kV DC |
| Điện áp AC tối đa | 28 kV AC |
| Trở kháng đầu vào | 1000 MΩ |
| Tỷ lệ suy giảm | 1000:1 |
| Độ chính xác DC | ±1% tại 0–20 kV |
| Độ chính xác DC | ±2% tại 20–40 kV |
| Độ chính xác AC | Thông thường ±5% tại 50/60 Hz |
| Đồng hồ tương thích | Voltmeter có trở kháng đầu vào 10 MΩ |
| Phân loại quá áp | Overvoltage Category I |
| Ứng dụng | Mạch năng lượng thấp |
| Nhiệt độ làm việc | 0°C–40°C |
| Nhiệt độ lưu trữ | -10°C–50°C |
| Chiều dài cáp | 1 m |
| Trọng lượng | Khoảng 260 g |
| Tiêu chuẩn | EN 61010-1, EN 61010-031, EN 61326-1 |
