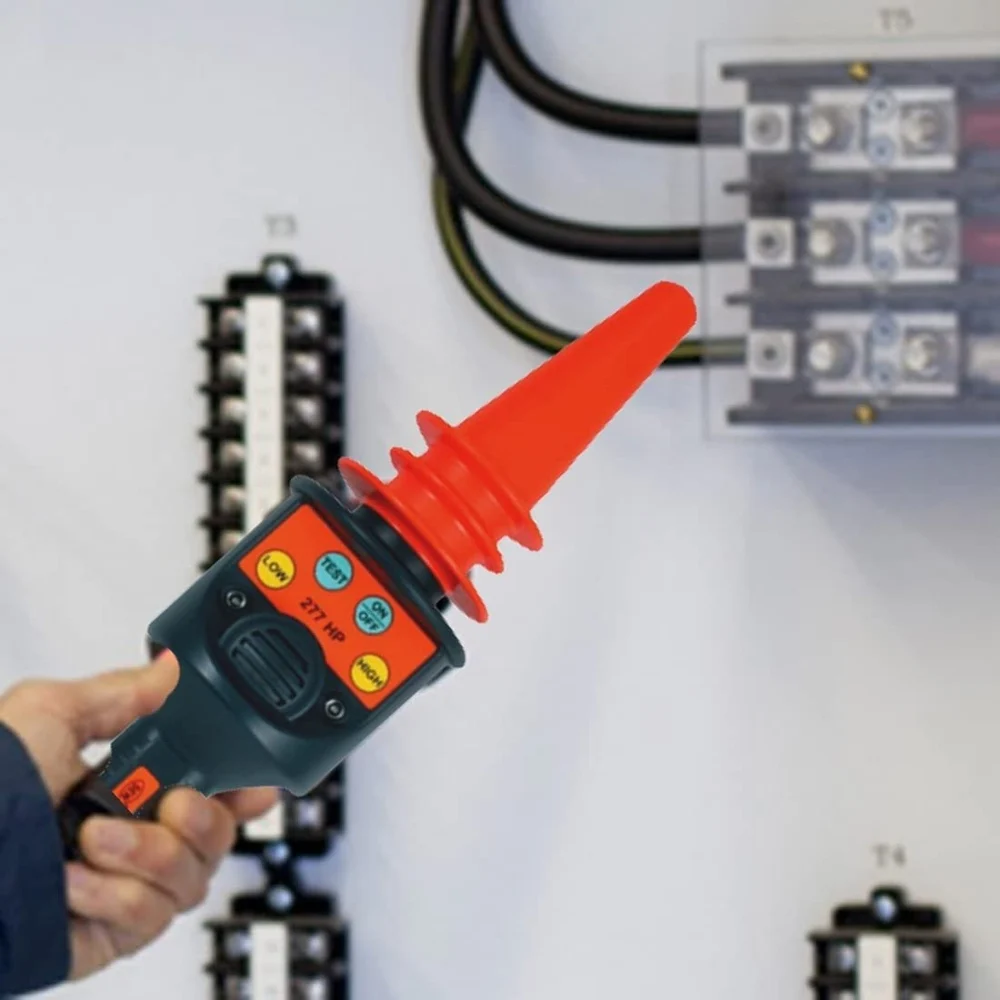

SEW 277HP phát hiện điện áp AC không tiếp xúc 50V–132kV, 2 chế độ LOW/HIGH, còi và đèn cảnh báo, Test mạch, IP65, dùng với sào cách điện.
SEW 277HP Non-Contact Type High Voltage Detector là thiết bị phát hiện điện áp AC không tiếp xúc, được thiết kế để nhận biết sự hiện diện của điện áp từ 50 V đến 132 kV.
Thiết bị sử dụng cảm biến để phát hiện trường điện xung quanh dây dẫn hoặc nguồn điện mà không yêu cầu tiếp xúc trực tiếp với phần dẫn điện. Khi phát hiện điện áp trong phạm vi cài đặt, SEW 277HP cung cấp chỉ báo bằng đèn và còi âm thanh, giúp người vận hành nhận biết nhanh trạng thái có điện.
Dải phát hiện rộng từ 50 V đến 132 kV cho phép SEW 277HP được sử dụng trong nhiều tình huống khác nhau, từ kiểm tra nguồn điện áp thấp như ổ cắm, cầu chì, dây cáp đến hỗ trợ kiểm tra dây dẫn và thiết bị điện áp cao trong môi trường công nghiệp, điện lực và khai khoáng.
Một đặc điểm quan trọng của model này là hệ thống 2 chế độ phát hiện:
Người sử dụng có thể lựa chọn chế độ tương ứng bằng hai nút chức năng riêng biệt.
SEW 277HP cũng được trang bị nút Test kiểm tra mạch, cho phép kiểm tra tình trạng hoạt động của toàn bộ mạch phát hiện trước khi đưa thiết bị vào kiểm tra hệ thống điện thực tế.
Nguyên lý chính của SEW 277HP là non-contact voltage detection – phát hiện điện áp không tiếp xúc.
Thay vì phải đưa đầu dò tiếp xúc trực tiếp với dây dẫn, người vận hành đưa thiết bị đến gần nguồn cần kiểm tra. Cảm biến của thiết bị nhận biết trường điện liên quan đến điện áp AC.
Khi tín hiệu đạt điều kiện phát hiện của chế độ được lựa chọn, thiết bị tạo cảnh báo:
Phương pháp này đặc biệt hữu ích trong các bước kiểm tra sơ bộ, bởi người sử dụng không phải đưa đầu đo tiếp xúc trực tiếp với phần dẫn điện.
Tuy nhiên, cần hiểu đúng bản chất của thiết bị:
SEW 277HP là detector phát hiện sự hiện diện của điện áp AC, không phải đồng hồ đo điện áp định lượng.
Thiết bị không được sử dụng để thay thế đồng hồ đo điện áp hoặc thiết bị xác nhận mất điện chuyên dụng khi quy trình công việc yêu cầu đo và xác nhận chính xác.
SEW 277HP có phạm vi phát hiện được công bố từ:
50 V đến 132 kV AC
Đây là dải khá rộng đối với một thiết bị phát hiện điện áp không tiếp xúc.
Để phù hợp với hai nhóm ứng dụng, thiết bị sử dụng hai chế độ:
| Chế độ | Phạm vi phát hiện |
|---|---|
| LOW | 50 V–1,5 kV |
| HIGH | 1,5 kV–132 kV |
Việc chia dải thành LOW và HIGH giúp người vận hành lựa chọn chế độ phù hợp với loại hệ thống cần kiểm tra.
Khi cần kiểm tra các nguồn điện áp thấp hơn, người sử dụng nhấn nút:
LOW
Thiết bị chuyển sang chế độ phát hiện:
50 V–1,5 kV
Chế độ này phù hợp để hỗ trợ kiểm tra sự hiện diện của điện áp AC trên những đối tượng như:
Việc thiết kế mức thấp bắt đầu từ 50 V giúp SEW 277HP có thể hỗ trợ các tình huống phát hiện điện áp AC mà không cần tiếp xúc trực tiếp.
Tuy nhiên, khả năng phát hiện thực tế còn phụ thuộc vào khoảng cách, cấu hình nguồn, dây dẫn, lớp che chắn và môi trường xung quanh.
Đối với hệ thống điện áp cao hơn, người sử dụng nhấn nút:
HIGH
Thiết bị chuyển sang phạm vi:
1,5 kV–132 kV
Chế độ này hướng tới các ứng dụng kiểm tra điện áp cao trong môi trường:
Với mức phát hiện lên tới 132 kV, SEW 277HP có thể được sử dụng như một công cụ hỗ trợ nhận biết sự hiện diện của điện trường trong nhiều hệ thống điện cao áp.
Đối với các công việc cao áp, thiết bị phải được sử dụng kết hợp với quy trình an toàn, khoảng cách tiếp cận và phương tiện bảo vệ phù hợp.
SEW 277HP sử dụng hai nút chức năng riêng biệt để lựa chọn chế độ phát hiện.
Dùng cho:
50 V–1,5 kV
Dùng cho:
1,5 kV–132 kV
Thiết kế này giúp người vận hành chủ động lựa chọn dải phát hiện thay vì sử dụng một chế độ duy nhất cho toàn bộ phạm vi.
Đây là điểm cần lưu ý khi thao tác: trước khi kiểm tra, người sử dụng phải xác định nhóm điện áp cần kiểm tra và lựa chọn chế độ phù hợp.
SEW 277HP có Circuit Test Function – chức năng kiểm tra mạch.
Nút Test cho phép kiểm tra xem toàn bộ mạch của thiết bị có đang hoạt động bình thường trước khi đưa vào kiểm tra hệ thống điện thực tế.
Đây là một tính năng quan trọng đối với thiết bị được sử dụng trong công tác an toàn điện.
Một detector có thể chỉ phát huy tác dụng khi hệ thống cảm biến và cảnh báo đang hoạt động đúng. Vì vậy, kiểm tra chức năng trước khi làm việc là bước cần được đưa vào quy trình sử dụng.
Cần phân biệt:
Circuit Test không phải là phép kiểm tra điện áp của hệ thống cần kiểm tra.
Nó chủ yếu giúp người sử dụng xác nhận trạng thái hoạt động của chính thiết bị.
SEW 277HP sử dụng hai hình thức cảnh báo:
Khi phát hiện điều kiện điện áp phù hợp, thiết bị cung cấp tín hiệu trực quan giúp người vận hành nhận biết trạng thái.
Còi âm thanh giúp người sử dụng nhận biết cảnh báo mà không cần liên tục quan sát thiết bị.
Sự kết hợp giữa light indication + buzzer đặc biệt hữu ích trong môi trường công nghiệp, nơi người vận hành có thể phải tập trung vào vị trí dây dẫn hoặc thiết bị đang kiểm tra.
Hai phương thức cảnh báo cũng giúp tăng khả năng nhận biết trong những điều kiện ánh sáng hoặc tiếng ồn khác nhau.
Ở chế độ LOW, SEW 277HP có thể được sử dụng để hỗ trợ kiểm tra sự hiện diện của điện áp AC trên các đối tượng như:
Thiết bị có thể hỗ trợ nhận biết sự hiện diện của điện áp AC tại khu vực ổ cắm mà không cần tiếp xúc trực tiếp.
Detector có thể hỗ trợ kiểm tra sự hiện diện của điện trường liên quan đến điện áp AC xung quanh khu vực cầu chì.
SEW 277HP có thể được đưa tới gần dây cáp để kiểm tra khả năng tồn tại của điện áp AC.
Trong mọi trường hợp, kết quả phát hiện cần được đánh giá trong bối cảnh hệ thống điện thực tế và không nên coi detector không phát tín hiệu là bằng chứng duy nhất cho tình trạng mất điện.
SEW 277HP được thiết kế hướng tới các ứng dụng:
Industrial – Utility – Mine Safety
Trong nhà máy, thiết bị có thể hỗ trợ kiểm tra dây cáp, tủ điện và các khu vực có nguy cơ tồn tại điện áp AC.

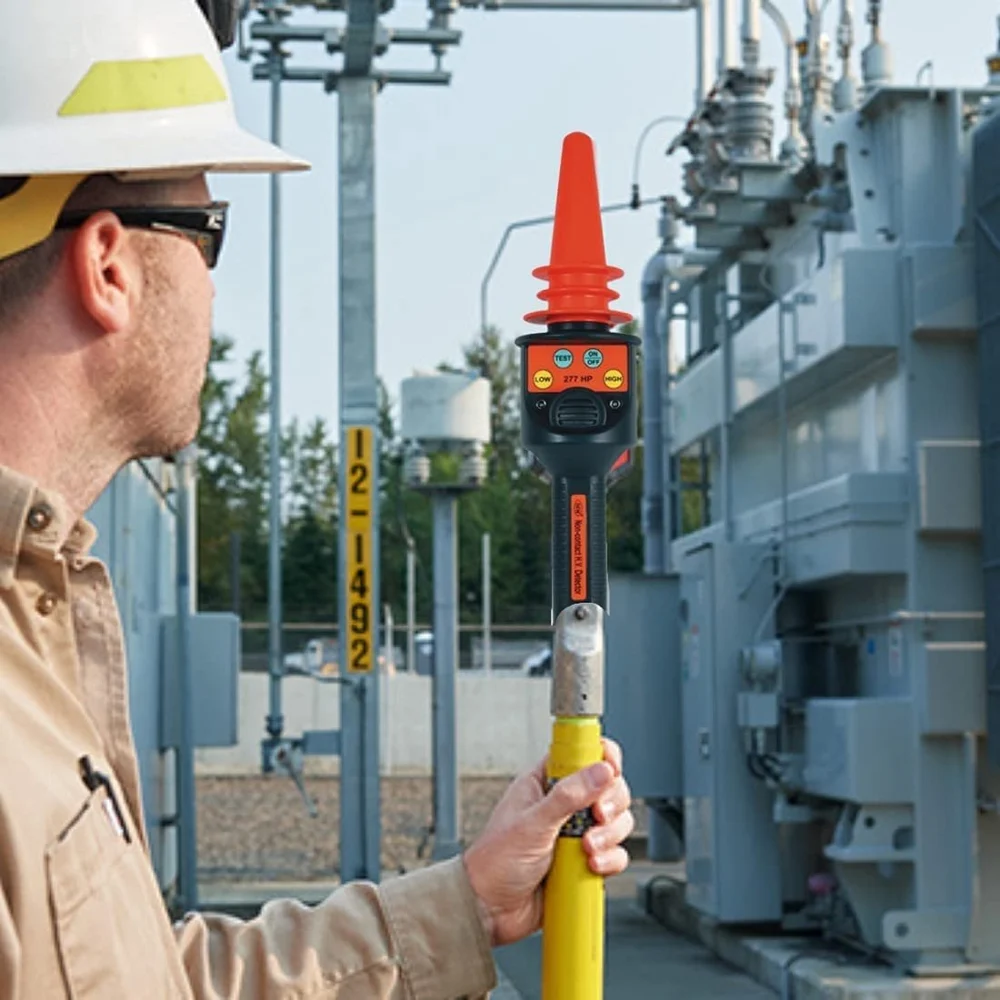

Dải HIGH tới 132 kV giúp model này phù hợp với các tình huống kiểm tra sự hiện diện của trường điện trên hệ thống điện cao áp trong phạm vi thiết kế.
Môi trường khai khoáng có nhiều thiết bị điện công suất lớn và hệ thống phân phối điện. Detector không tiếp xúc có thể được sử dụng như một công cụ hỗ trợ kiểm tra.
Tuy nhiên, việc sử dụng trong bất kỳ môi trường nào vẫn phải tuân thủ quy trình an toàn riêng của đơn vị vận hành.
SEW 277HP có các phụ kiện tùy chọn:

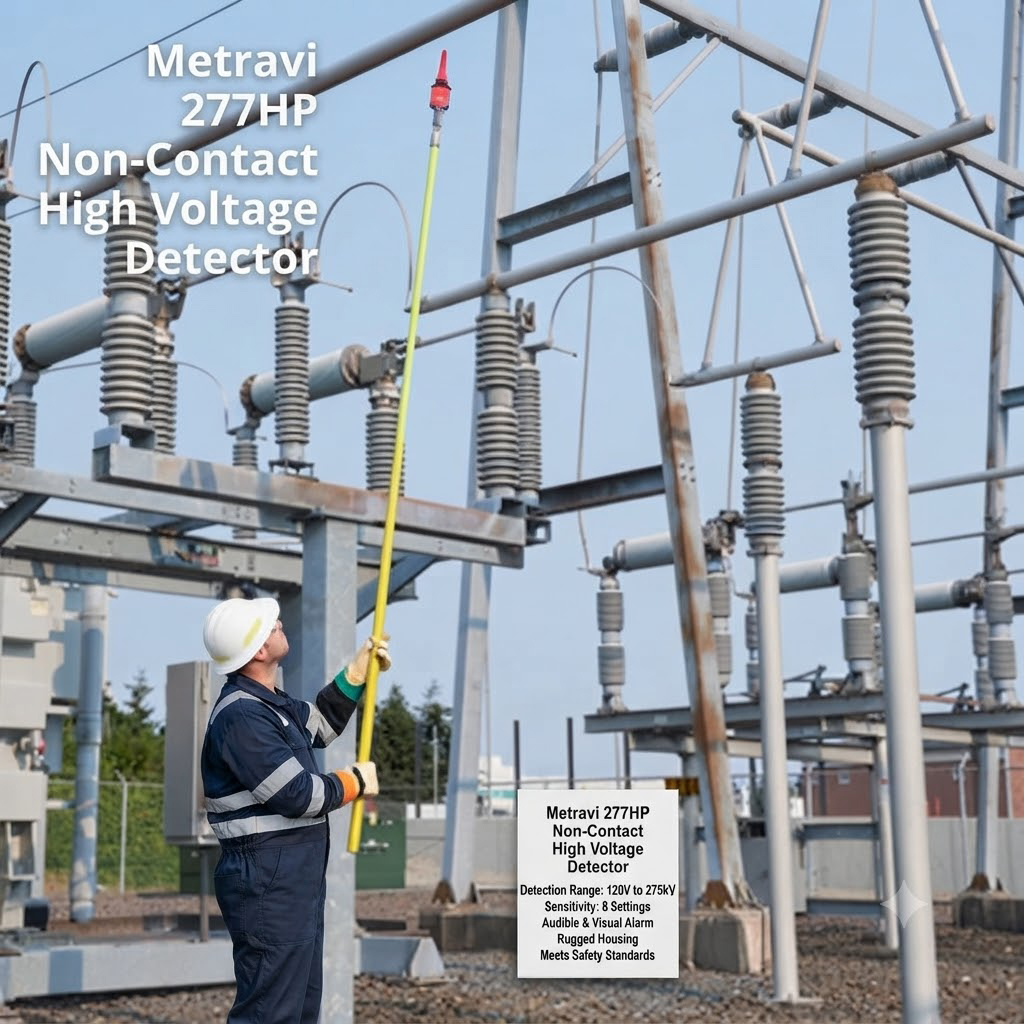

Các phụ kiện này cho phép kết hợp detector với sào cách điện để hỗ trợ thao tác ở vị trí xa hơn.
Việc sử dụng sào cách điện có ý nghĩa đặc biệt trong công việc điện áp cao, nơi việc đưa cơ thể người tới gần nguồn điện cần được kiểm soát nghiêm ngặt.
Tuy nhiên, phụ kiện sào cách điện không tự động xác định khoảng cách an toàn.
Người sử dụng cần lựa chọn sào phù hợp với cấp điện áp, tình trạng thiết bị và yêu cầu của quy trình làm việc.
SEW 277HP có cấp bảo vệ:
IP65
Cấp bảo vệ này giúp thiết bị có khả năng chống bụi và chống tia nước theo điều kiện thử nghiệm tương ứng.
Điều này phù hợp với mục tiêu sử dụng trong môi trường công nghiệp và ngoài hiện trường.
Tuy nhiên, IP65 không đồng nghĩa với khả năng ngâm nước. Thiết bị cần được sử dụng và bảo quản trong điều kiện môi trường phù hợp với tài liệu kỹ thuật.
SEW 277HP có kích thước:
318 × 75 × 71 mm
Khối lượng khoảng:
227 g, bao gồm pin.
Thiết kế này giúp thiết bị tương đối nhẹ và dễ mang theo trong bộ dụng cụ kiểm tra điện.
Đối với kỹ thuật viên phải di chuyển giữa nhiều khu vực hoặc thực hiện nhiều bước kiểm tra tại hiện trường, trọng lượng thấp là một lợi thế về tính cơ động.
SEW 277HP sử dụng:
1 × pin alkaline 9V (6LF22)
Đây là loại pin phổ biến, thuận tiện cho việc thay thế.
Thiết bị có mức tiêu thụ điện năng khác nhau tùy trạng thái:
| Trạng thái | Mức tiêu thụ |
|---|---|
| Tắt | < 5 µA |
| Chế độ LOW | < 40 mA |
| Chế độ HIGH | < 40 mA |
Mức tiêu thụ rất thấp khi tắt giúp hạn chế việc tiêu hao pin trong thời gian không sử dụng.
Trước mỗi ca làm việc, nên kiểm tra tình trạng pin và thực hiện chức năng Test của thiết bị.
SEW 277HP có phạm vi nhiệt độ hoạt động:
0°C đến 40°C
Khi sử dụng ngoài trời hoặc trong môi trường công nghiệp có nhiệt độ cao/thấp hơn giới hạn này, người vận hành cần đối chiếu hướng dẫn kỹ thuật trước khi đưa thiết bị vào sử dụng.
Điều kiện môi trường có thể ảnh hưởng đến đặc tính hoạt động của thiết bị điện tử và khả năng phát hiện.
SEW 277HP được cung cấp với các tiêu chuẩn:
Các tiêu chuẩn này liên quan đến yêu cầu và phép thử về tương thích điện từ.
Khi sử dụng thiết bị trong hệ thống điện công nghiệp hoặc điện lực, cần đồng thời tuân thủ các tiêu chuẩn, quy định an toàn và quy trình nội bộ có liên quan.
| Thông số | Giá trị |
|---|---|
| Model | SEW 277HP |
| Loại thiết bị | Detector điện áp cao không tiếp xúc |
| Phương pháp | Phát hiện điện áp AC không tiếp xúc |
| Dải tổng thể | 50 V–132 kV |
| Chế độ LOW | 50 V–1,5 kV |
| Chế độ HIGH | 1,5 kV–132 kV |
| Chỉ báo | Đèn |
| Cảnh báo | Còi âm thanh |
| Kiểm tra mạch | Có |
| Nút chức năng | LOW / HIGH / Test |
| Cấp bảo vệ | IP65 |
| Nhiệt độ hoạt động | 0–40°C |
| Kích thước | 318 × 75 × 71 mm |
| Trọng lượng | Khoảng 227 g, gồm pin |
| Nguồn | 1 × pin alkaline 9V 6LF22 |
| Tiêu thụ khi tắt | <5 µA |
| Tiêu thụ chế độ LOW | <40 mA |
| Tiêu thụ chế độ HIGH | <40 mA |
| Phụ kiện tùy chọn | HS-175 Telescopic Hot Stick; HS-120 Hot Stick |
| Tiêu chuẩn | EN IEC 61326-1; EN 61000-4-2; EN 61000-4-3; EN 61000-4-8 |
Không nên xem SEW 277HP là thiết bị đo điện áp định lượng.
Các giá trị:
50 V–1,5 kV
và
1,5 kV–132 kV
là phạm vi hoạt động của các chế độ phát hiện.
Thiết bị được thiết kế để trả lời vấn đề:
Có dấu hiệu của điện áp AC trong phạm vi phát hiện hay không?
Nó không được thiết kế để hiển thị chính xác một giá trị như 230 V, 6,6 kV hoặc 22 kV.
Khi cần xác định điện áp thực tế, cần sử dụng thiết bị đo phù hợp với cấp điện áp và phương pháp đo được yêu cầu.
Không nên sử dụng một mình detector để đưa ra kết luận cuối cùng rằng hệ thống đã mất điện.
Khả năng phát hiện không tiếp xúc có thể chịu ảnh hưởng bởi:
Do đó, trong các công việc yêu cầu xác nhận mất điện, cần thực hiện đầy đủ quy trình cô lập và xác minh điện áp bằng phương pháp/thiết bị được quy định.
SEW 277HP nên được xem là một lớp hỗ trợ phát hiện, không phải sự thay thế cho toàn bộ quy trình an toàn điện.
Model này phù hợp để tham khảo cho:
Dải 50 V–132 kV giúp model có phạm vi ứng dụng rộng, nhưng người vận hành vẫn phải lựa chọn đúng chế độ LOW hoặc HIGH.
LOW dành cho 50 V–1,5 kV.
HIGH dành cho 1,5 kV–132 kV.
Luôn thực hiện Circuit Test theo hướng dẫn trước khi kiểm tra hệ thống thực tế.
Thiết bị phát hiện sự hiện diện của điện áp/trường điện, không hiển thị điện áp định lượng.
Kết quả không phát hiện cần được đánh giá cùng quy trình xác minh điện áp.
SEW 277HP sử dụng pin alkaline 9V. Nên kiểm tra nguồn trước khi làm việc.
Không nên sử dụng thiết bị ngoài phạm vi nhiệt độ 0–40°C nếu chưa có hướng dẫn kỹ thuật phù hợp.
SEW 277HP có phạm vi phát hiện tổng thể 50 V đến 132 kV AC.
Không. Đây là thiết bị phát hiện điện áp AC không tiếp xúc.
Có hai chế độ:
Có. Thiết bị sử dụng còi âm thanh kết hợp chỉ báo bằng đèn.
Có. Nút Test cho phép kiểm tra mạch của thiết bị trước khi kiểm tra hệ thống điện thực tế.
Thiết bị sử dụng 1 pin alkaline 9V loại 6LF22.
Có. Các phụ kiện tùy chọn gồm HS-175 Telescopic Hot Stick và HS-120 Hot Stick.
Thiết bị có cấp bảo vệ IP65, phù hợp với khả năng chống bụi và tia nước theo điều kiện thử nghiệm của cấp bảo vệ này.
Không. 132 kV là giới hạn phạm vi phát hiện của chế độ HIGH, không phải giá trị đo điện áp hiển thị.
SEW 277HP là thiết bị phát hiện điện áp AC không tiếp xúc với phạm vi 50 V–132 kV, được thiết kế cho các ứng dụng từ điện áp thấp đến hệ thống điện áp cao.
Hai chế độ LOW 50 V–1,5 kV và HIGH 1,5–132 kV giúp người vận hành lựa chọn phạm vi phát hiện phù hợp. Thiết bị đồng thời có đèn chỉ báo, còi âm thanh và chức năng Circuit Test, hỗ trợ kiểm tra trạng thái hoạt động trước khi sử dụng.
Với IP65, kích thước 318 × 75 × 71 mm, trọng lượng khoảng 227 g và nguồn pin 9V 6LF22, SEW 277HP phù hợp cho các ứng dụng kiểm tra điện tại hiện trường trong công nghiệp, điện lực và khai khoáng.
Điểm quan trọng nhất khi sử dụng SEW 277HP là hiểu đúng chức năng của sản phẩm: đây là thiết bị phát hiện sự hiện diện của điện áp AC không tiếp xúc, không phải thiết bị đo điện áp định lượng. Trong công việc điện áp cao, detector cần được sử dụng như một công cụ hỗ trợ trong hệ thống an toàn điện tổng thể, kết hợp với quy trình cô lập, xác minh mất điện, khoảng cách an toàn và phương tiện bảo vệ phù hợp.
| Thông số | Giá trị |
|---|---|
| Model | SEW 277HP |
| Loại thiết bị | Detector điện áp cao không tiếp xúc |
| Phương pháp | Phát hiện điện áp AC không tiếp xúc |
| Dải tổng thể | 50 V–132 kV |
| Chế độ LOW | 50 V–1,5 kV |
| Chế độ HIGH | 1,5 kV–132 kV |
| Chỉ báo | Đèn |
| Cảnh báo | Còi âm thanh |
| Kiểm tra mạch | Có |
| Nút chức năng | LOW / HIGH / Test |
| Cấp bảo vệ | IP65 |
| Nhiệt độ hoạt động | 0–40°C |
| Kích thước | 318 × 75 × 71 mm |
| Trọng lượng | Khoảng 227 g, gồm pin |
| Nguồn | 1 × pin alkaline 9V 6LF22 |
| Tiêu thụ khi tắt | <5 µA |
| Tiêu thụ chế độ LOW | <40 mA |
| Tiêu thụ chế độ HIGH | <40 mA |
| Phụ kiện tùy chọn | HS-175 Telescopic Hot Stick; HS-120 Hot Stick |
| Tiêu chuẩn | EN IEC 61326-1; EN 61000-4-2; EN 61000-4-3; EN 61000-4-8 |
