ZECK 77-6133 Line Car chuyên dụng cho dây dẫn bó 2 dây, lắp spacer, damper và quả cầu cảnh báo. Khoảng cách dây 400–510 mm, tải 200 kg, nặng 90 kg.

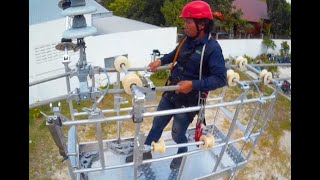

Passing the Insulator and spacer with ZECK Line Car LCP-02-XX
Zeck TSE corporate video 2026

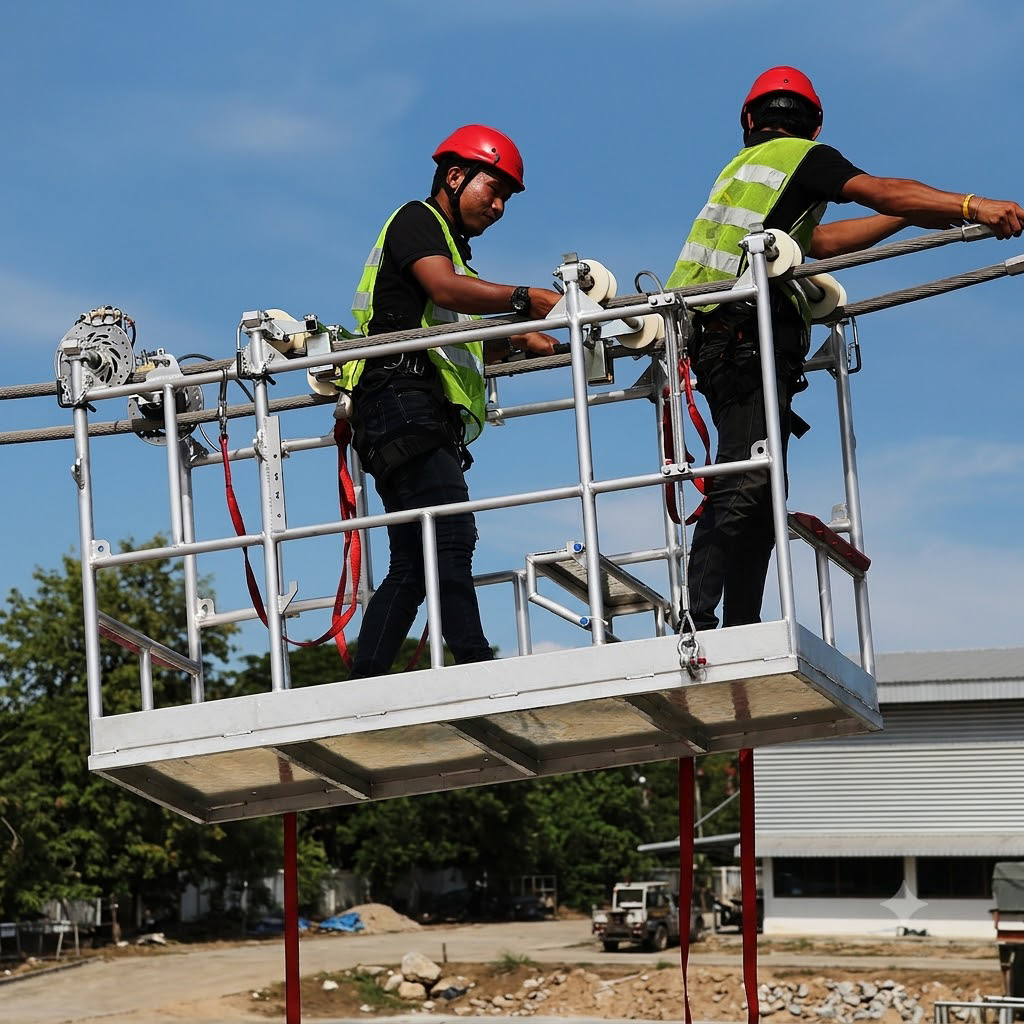

ZECK 77-6133 Line Car là xe chuyên dụng dùng trong công tác thi công, kiểm tra và bảo trì đường dây truyền tải điện trên không sử dụng dây dẫn bó 2 dây (2-bundle conductors). Thiết bị được thiết kế để hỗ trợ các công việc như lắp đặt quả cầu cảnh báo hàng không, spacer và damper, đồng thời cho phép di chuyển dọc theo dây dẫn theo phương án thi công chuyên nghiệp.
Theo thông tin kỹ thuật của ZECK GmbH, dòng Line Car này sử dụng kết cấu hàn, không tích hợp động cơ dẫn động, được trang bị phanh đỗ và phanh động lực, đồng thời 4 trục có thể mở tuần tự để hỗ trợ vượt qua vị trí cột treo. Model 77-6133 dành cho dây dẫn bó 2 dây, khoảng cách giữa các dây dẫn 400–510 mm, tải làm việc 200 kg và khối lượng xe 90 kg.
Lưu ý an toàn: Line Car là thiết bị chuyên dụng cho công việc trên đường dây điện trên không. Việc lựa chọn, kiểm tra, lắp đặt và vận hành phải do nhân sự có chuyên môn thực hiện theo tài liệu kỹ thuật của nhà sản xuất, quy trình an toàn điện và phương án thi công được phê duyệt. Nội dung dưới đây nhằm cung cấp thông tin sản phẩm, không thay thế hướng dẫn vận hành hoặc đào tạo chuyên môn.
Trong quá trình xây dựng và bảo trì đường dây truyền tải điện, kỹ thuật viên cần tiếp cận nhiều vị trí nằm trên dây dẫn để thực hiện các công việc liên quan đến phụ kiện đường dây. Đặc biệt với các tuyến sử dụng dây dẫn bó, việc tiếp cận trực tiếp cần đến những thiết bị chuyên dụng có kết cấu tương thích với khoảng cách giữa các dây.
ZECK 77-6133 thuộc nhóm Line Car – xe thi công đường dây, được phát triển cho hệ thống dây dẫn bó 2, 3 và 4 dây, trong đó model 77-6133 là phiên bản dành cho 2-bundle conductors.
Dòng Line Car này được ZECK mô tả là xe hàn chuyên dụng để lắp đặt:
Thiết bị không có động cơ dẫn động tích hợp. Cấu hình này khác với dòng Line Car ZECK có động cơ, chẳng hạn nhóm model 77-6130 đến 77-6132.
Chức năng chính của Line Car là hỗ trợ đưa nhân sự và dụng cụ đến khu vực cần làm việc trên đường dây. Tài liệu kỹ thuật ZECK mô tả Line Car phục vụ việc vận chuyển người dọc theo đường dây để thực hiện những công việc như lắp đặt spacer hoặc kiểm tra.
Đối với model 77-6133, cấu hình được xác định cho 2-bundle conductors.
Điều này giúp thiết bị phù hợp với những dự án đường dây truyền tải sử dụng cấu hình hai dây dẫn trong một bundle và có khoảng cách dây nằm trong phạm vi thiết kế của xe.
Một trong những ứng dụng của Line Car là hỗ trợ công việc lắp đặt aerial warning balls.
Quả cầu cảnh báo là các thiết bị nhận diện được bố trí trên đường dây tại những vị trí cần tăng khả năng nhận biết đường dây đối với hoạt động hàng không theo yêu cầu của dự án và quy định liên quan.
Đối với dây dẫn bó, spacer có nhiệm vụ duy trì khoảng cách tương đối giữa các dây dẫn trong cùng một bundle.
ZECK xác định Line Car là thiết bị phục vụ công việc lắp đặt spacer.
Damper hoặc bộ chống rung là một loại phụ kiện được sử dụng trong hệ thống đường dây để kiểm soát các dạng dao động của dây dẫn.
Line Car ZECK được thiết kế để hỗ trợ việc tiếp cận vị trí cần lắp đặt hoặc bảo trì damper.
Điểm quan trọng nhất khi lựa chọn ZECK 77-6133 là cấu hình dây dẫn.
Model này được xác định cho:
Bundle: 2
hay còn gọi là:
2-bundle conductor / dây dẫn bó 2 dây.
Khoảng cách giữa các dây dẫn theo thông số sản phẩm là:
400–510 mm.
Vì vậy, khi tư vấn hoặc đặt hàng, không nên chỉ cung cấp tên model mà cần xác nhận đồng thời:
ZECK cũng yêu cầu distance between conductors được xác định khi đặt hàng.
Một trong những đặc điểm đáng chú ý của Line Car ZECK là 4 axles can be opened consecutively.
Thiết kế này cho phép các trục được mở tuần tự nhằm hỗ trợ xe vượt qua vị trí suspension tower – cột treo.
Đây là một đặc điểm quan trọng đối với những tuyến đường dây dài, nơi xe cần di chuyển qua nhiều vị trí kết cấu trên tuyến.
Theo tài liệu ZECK, cơ cấu này giúp Line Car có thể vượt qua cột treo thay vì phải hạ xe xuống và nâng lên lại tại mỗi vị trí cột.
Tuy nhiên, đây là chức năng kỹ thuật của thiết bị và không nên được hiểu là hướng dẫn tự vận hành. Việc vượt qua kết cấu đường dây phải tuân thủ tài liệu của nhà sản xuất, phương án thi công và quy trình an toàn tương ứng.
ZECK 77-6133 được trang bị hai hệ thống phanh được nêu trong thông tin sản phẩm:
Phanh đỗ hỗ trợ giữ xe ở trạng thái dừng theo yêu cầu của quá trình thi công.
Phanh động lực hỗ trợ kiểm soát chuyển động của Line Car.
Tài liệu ZECK hiện tại mô tả phiên bản này có parking brake và dynamic brake. Một tài liệu kỹ thuật khác của ZECK còn mô tả cấu hình LCP-02 sử dụng hệ thống phanh động lực với hai phanh đĩa kích hoạt bằng thủy lực.
Do cấu hình có thể thay đổi theo phiên bản và tùy chọn, khi đặt hàng dự án cần đối chiếu đúng tài liệu kỹ thuật của model và cấu hình thực tế.
ZECK 77-6133 sử dụng welded line car, tức kết cấu xe được chế tạo bằng phương pháp hàn.
Theo thông số công bố:
Kết cấu kích thước tương đối gọn giúp thiết bị được thiết kế chuyên biệt cho môi trường làm việc trên dây dẫn, thay vì là một phương tiện vận chuyển thông thường.
Một thông số quan trọng của ZECK 77-6133 là:
Đây là tải làm việc được nhà sản xuất công bố, không nên đồng nhất với khối lượng hàng hóa có thể tùy ý chất lên xe.
Khi đánh giá tải thực tế của một cấu hình thi công, cần xem xét tổng tải liên quan đến:
Mọi giới hạn tải phải được xác định theo tài liệu kỹ thuật và cấu hình được nhà sản xuất phê duyệt.
ZECK công bố mức working load của các model 77-6133, 77-6134 và 77-6135 đều ở mức 200 kg.
| Thông số | ZECK 77-6133 |
|---|---|
| Thương hiệu | ZECK |
| Mã sản phẩm | 77-6133 |
| Loại thiết bị | Line Car |
| Cấu hình dây dẫn | 2-bundle |
| Khoảng cách dây dẫn | 400–510 mm |
| Chiều dài | 1.900 mm |
| Chiều rộng | 820 mm |
| Chiều cao | 1.258 mm |
| Tải làm việc | 200 kg |
| Khối lượng | 90 kg |
| Động cơ dẫn động | Không bao gồm |
| Phanh đỗ | Có |
| Phanh động lực | Có |
| Số trục | 4 |
| Cơ cấu vượt cột treo | 4 trục mở tuần tự |
| Ứng dụng | Warning balls, spacers, dampers |
| Tùy chọn | Meter counter, lifting device |
| Thiết kế đặc biệt | Theo yêu cầu |
Các thông số trên được đối chiếu với trang sản phẩm và catalogue ZECK.

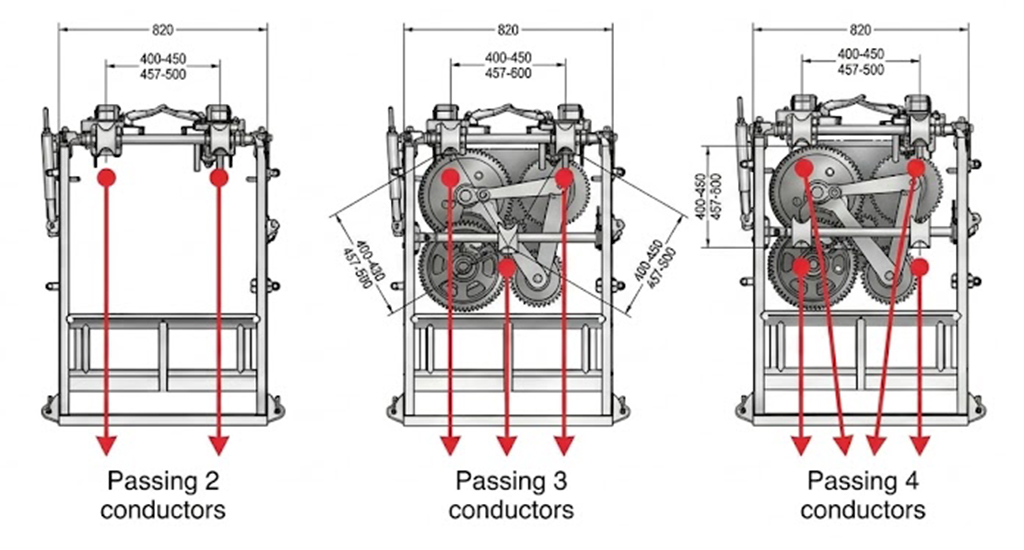

Dòng Line Car này có ba cấu hình tương ứng với số lượng dây dẫn trong bundle.
| Model | Bundle | Khoảng cách dây | Kích thước (D × R × C) | Tải làm việc | Khối lượng |
|---|---|---|---|---|---|
| 77-6133 | 2 | 400–510 mm | 1900 × 820 × 1258 mm | 200 kg | 90 kg |
| 77-6134 | 3 | 400–510 mm | 1900 × 820 × 1258 mm | 200 kg | 96 kg |
| 77-6135 | 4 | 400–510 mm | 1900 × 820 × 1258 mm | 200 kg | 100 kg |
Như vậy, điểm khác biệt chính giữa ba model là số lượng dây dẫn trong bundle và khối lượng xe. Khoảng cách dây dẫn, kích thước tổng thể và tải làm việc được công bố giống nhau trong bảng thông số này.
ZECK cung cấp một số tùy chọn để đáp ứng yêu cầu của từng dự án.
Meter counter có thể được sử dụng để theo dõi khoảng cách di chuyển của Line Car.
Đây là tùy chọn hữu ích trong những công việc cần xác định vị trí hoặc quãng đường phục vụ công tác kiểm tra, bảo trì.
Lifting device là tùy chọn hỗ trợ nâng Line Car theo cấu hình tương thích.
Một tài liệu kỹ thuật của ZECK công bố lifting device tương ứng có safe lifting load 500 kg và khối lượng 9 kg; thông số này thuộc về chính thiết bị nâng, không phải tải làm việc của Line Car 77-6133.
Do đó, cần phân biệt rõ:
Working load của Line Car 77-6133: 200 kg
và
Safe lifting load của tùy chọn lifting device được công bố: 500 kg.
Hai thông số này không được sử dụng thay thế cho nhau.
Trong hệ thống truyền tải điện, dây dẫn và phụ kiện phải được kiểm tra, bảo trì và xử lý theo các quy trình kỹ thuật phù hợp.
Line Car có thể đóng vai trò là phương tiện tiếp cận chuyên dụng, giúp đội ngũ kỹ thuật thực hiện những công việc mà thiết bị tiếp cận mặt đất không thể thực hiện trực tiếp.
Các nhóm ứng dụng tiêu biểu gồm:
Hỗ trợ tiếp cận để kiểm tra tình trạng dây dẫn và các phụ kiện theo kế hoạch bảo trì.
Hỗ trợ công việc liên quan đến spacer, damper và những phụ kiện phù hợp khác.
Hỗ trợ tiếp cận vị trí cần bố trí quả cầu cảnh báo hàng không.
Thiết kế của 77-6133 được xác định cho 2-bundle conductors với khoảng cách dây 400–510 mm.
Đối với Line Car dùng trên dây dẫn bó, conductor spacing là thông số có ảnh hưởng trực tiếp đến khả năng tương thích.
ZECK yêu cầu khách hàng xác định khoảng cách giữa các dây dẫn khi đặt hàng. Với 77-6133, khoảng cách được công bố là:
400–510 mm.
Vì vậy, trước khi lựa chọn sản phẩm, đơn vị sử dụng cần xác nhận dữ liệu kỹ thuật thực tế của đường dây thay vì lựa chọn chỉ dựa trên số lượng dây.
Đây là một trong những điểm quan trọng khi xây dựng hồ sơ kỹ thuật hoặc yêu cầu báo giá cho dự án truyền tải điện.
ZECK 77-6133 đặc biệt phù hợp khi dự án có các đặc điểm:
Đối với dây dẫn bó 3 hoặc 4 dây, nên chuyển sang model tương ứng 77-6134 hoặc 77-6135 thay vì sử dụng 77-6133 không đúng cấu hình.
Một điểm dễ nhầm lẫn khi tìm kiếm xe thi công đường dây ZECK là các dòng Line Car có cấu hình khá tương tự nhưng khác về hệ thống dẫn động.
Model 77-6133 thuộc nhóm:
Without drive engine – không có động cơ dẫn động.
Trong khi ZECK cũng có dòng Line Car 77-6130, 77-6131 và 77-6132 được trang bị động cơ với công suất tối đa được công bố 6,3 kW / 8,6 hp. Dòng có động cơ này có tải làm việc 200 kg và khoảng cách dây 400–600 mm.
Vì vậy, khi yêu cầu báo giá cần ghi rõ:
ZECK Line Car 77-6133 – without drive engine
để tránh nhầm sang phiên bản có động cơ.
Một hồ sơ lựa chọn Line Car chuyên nghiệp nên xem xét ít nhất các nhóm thông tin sau:
2-bundle, 3-bundle hay 4-bundle.
Đối chiếu với khoảng cách thiết kế của model.
Xác định tổng tải dự kiến và so sánh với giới hạn kỹ thuật.
Ví dụ:
Xác định cấu hình phanh và các yêu cầu kỹ thuật của dự án.
Có thể xem xét:
Cấu hình cột, phụ kiện và các điều kiện đặc thù phải được đánh giá bởi đơn vị kỹ thuật có chuyên môn.
Được phát triển riêng cho công việc trên dây dẫn bó thay vì cải biến từ phương tiện thông thường.
Đáp ứng phạm vi tải làm việc được ZECK công bố cho dòng sản phẩm này.
Phù hợp với các tuyến sử dụng dây dẫn bó 2 dây.
Phù hợp với cấu hình dây dẫn nằm trong phạm vi được công bố.
Cơ cấu 4 trục mở tuần tự là một trong những đặc điểm kỹ thuật quan trọng của xe.
Hỗ trợ kiểm soát xe theo cấu hình thiết kế.
Meter counter và lifting device giúp mở rộng khả năng cấu hình thiết bị theo yêu cầu dự án.
ZECK công bố khả năng cung cấp special designs on request cho những yêu cầu đặc thù.
Đây là Line Car – xe thi công đường dây chuyên dụng của ZECK, dành cho dây dẫn bó 2, 3 hoặc 4 dây theo từng model. 77-6133 là phiên bản 2-bundle.
Model 77-6133 dùng cho 2-bundle. Phiên bản 3-bundle là 77-6134, còn 4-bundle là 77-6135.
400–510 mm. Đây là thông số cần xác nhận khi đặt hàng.
200 kg.
90 kg đối với model 77-6133.
Không. Đây là phiên bản without drive engine.
ZECK xác định các ứng dụng chính gồm aerial warning balls, spacers và dampers.
Có. Thông tin sản phẩm nêu parking brake và dynamic brake.
Có thể lựa chọn meter counter.
Có thể lựa chọn lifting device.
Có. 77-6134 dành cho 3-bundle và 77-6135 dành cho 4-bundle.
ZECK 77-6133 Line Car là giải pháp chuyên dụng cho các công tác trên đường dây truyền tải điện trên không sử dụng dây dẫn bó 2 dây. Với tải làm việc 200 kg, khoảng cách dây dẫn 400–510 mm, khối lượng 90 kg, kích thước 1900 × 820 × 1258 mm, hệ thống phanh đỗ và phanh động lực, cùng cơ cấu 4 trục mở tuần tự, sản phẩm được thiết kế hướng đến các công việc lắp đặt và bảo trì phụ kiện đường dây.
Đối với doanh nghiệp thi công đường dây, nhà thầu EPC, đơn vị truyền tải điện và đội bảo trì chuyên nghiệp, việc lựa chọn Line Car cần dựa trên cấu hình bundle, khoảng cách dây dẫn, tải làm việc, chức năng cần thực hiện và cấu hình phụ kiện.
Riêng ZECK 77-6133 nên được xác định rõ là:
ZECK LINE CAR 77-6133 – 2-BUNDLE – 400–510 MM – WORKING LOAD 200 KG – WITHOUT DRIVE ENGINE.
Khi yêu cầu báo giá, nên cung cấp đầy đủ thông tin kỹ thuật của đường dây để nhà cung cấp xác nhận tính tương thích trước khi đưa thiết bị vào dự án.
| Thông số | ZECK 77-6133 |
|---|---|
| Thương hiệu | ZECK |
| Mã sản phẩm | 77-6133 |
| Loại thiết bị | Line Car |
| Cấu hình dây dẫn | 2-bundle |
| Khoảng cách dây dẫn | 400–510 mm |
| Chiều dài | 1.900 mm |
| Chiều rộng | 820 mm |
| Chiều cao | 1.258 mm |
| Tải làm việc | 200 kg |
| Khối lượng | 90 kg |
| Động cơ dẫn động | Không bao gồm |
| Phanh đỗ | Có |
| Phanh động lực | Có |
| Số trục | 4 |
| Cơ cấu vượt cột treo | 4 trục mở tuần tự |
| Ứng dụng | Warning balls, spacers, dampers |
| Tùy chọn | Meter counter, lifting device |
| Thiết kế đặc biệt | Theo yêu cầu |
