ZECK ALT-01-0400 là thang thay sứ néo dài 4m, 1 đoạn, SWL ngang và đứng 3kN, dùng làm sàn thao tác dọc chuỗi sứ cột néo. Có nhiều phụ kiện và cấu hình.
Zeck TSE corporate video 2026
ZECK ALT-01-0400 là thang thay sứ néo chuyên dụng dùng làm sàn công tác trên chuỗi sứ của cột đường dây truyền tải điện, được thiết kế cho các công việc lắp đặt, kiểm tra, bảo trì và thay thế thiết bị tại vị trí dây dẫn – chuỗi cách điện – cột néo.
Sản phẩm thuộc dòng Anchoring Ladder của ZECK, có chiều dài 4,0 m, tải trọng làm việc an toàn SWL 3 kN theo phương ngang và 3 kN theo phương đứng, kết cấu dạng giàn nhôm/kim loại nhẹ nhưng có độ cứng cao, phù hợp với các công việc trên đường dây điện trên không.
Theo thông tin sản phẩm, thang có thể sử dụng theo phương ngang như một sàn làm việc dọc theo chuỗi sứ néo, đồng thời có thể sử dụng theo phương đứng như thang treo khi cần thiết. Các tùy chọn như móc cột gập xoay, móc dây dẫn tích hợp puly polyamide hoặc nhôm và tấm nhôm chống trượt giúp mở rộng khả năng sử dụng trong các cấu hình thi công khác nhau.
| Thông số | ZECK ALT-01-0400 |
|---|---|
| Mã sản phẩm | ALT-01-0400 |
| Tên sản phẩm | Thang thay sứ néo / Anchoring Ladder |
| Thương hiệu | ZECK |
| Xuất xứ theo catalogue | Made in Germany |
| Chiều dài L | 4,0 m |
| Số đoạn | 1 |
| SWL phương ngang | 3 kN |
| SWL phương đứng | 3 kN |
| A | 220 mm |
| B | 900 mm |
| C | 320 mm |
| D | 320 mm |
| Khối lượng | 29 kg |
Lưu ý: SWL (Safe Working Load) là tải trọng làm việc an toàn theo thông số catalogue. Khi sử dụng thực tế phải tuân thủ hướng dẫn kỹ thuật của nhà sản xuất, quy trình an toàn điện và điều kiện làm việc cụ thể.
ZECK ALT-01-0400 là một loại Anchoring Ladder – thang/sàn công tác cho vị trí néo, được phát triển để hỗ trợ công nhân kỹ thuật tiếp cận và làm việc dọc theo chuỗi sứ của các cột đường dây truyền tải.
Khác với thang thông thường, sản phẩm không chỉ được thiết kế để leo lên xuống mà còn hoạt động như một nền tảng công tác dạng giàn.
Trong quá trình bảo trì đường dây điện cao áp, người lao động có thể cần tiếp cận:
Ở những vị trí này, việc chỉ sử dụng một chiếc thang thông thường không mang lại nền tảng làm việc thuận tiện. Anchoring Ladder tạo ra một cấu trúc dạng giàn giúp người kỹ thuật có thể bố trí vị trí làm việc dọc theo chuỗi cách điện.
Đây là ứng dụng chính của ZECK ALT-01-0400.

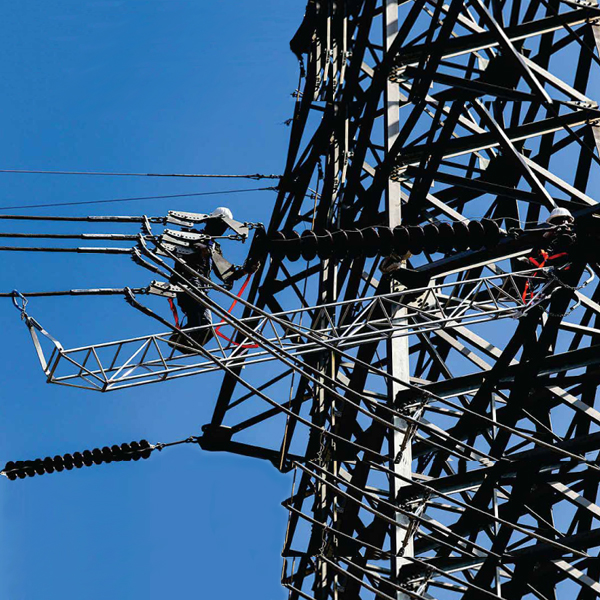

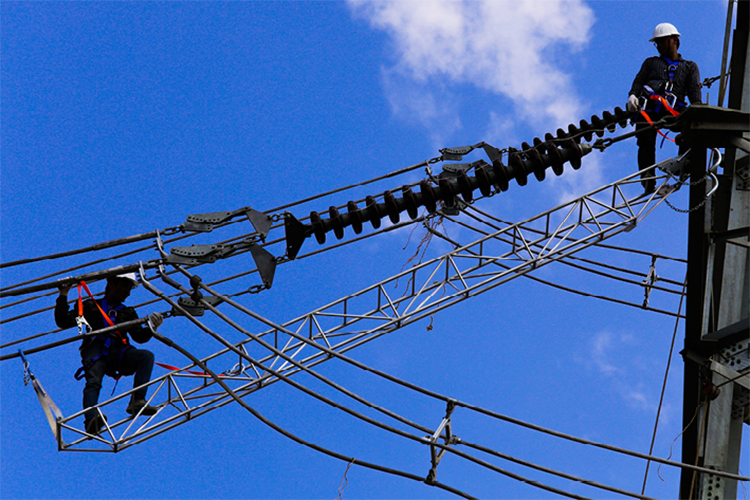

Thang được đặt theo phương ngang dọc theo chuỗi sứ của cột néo, tạo thành một working platform cho nhân viên kỹ thuật.
Cấu trúc dạng giàn giúp phân bố tải trọng và tạo không gian làm việc thuận tiện hơn so với việc đứng trực tiếp trên các bộ phận của đường dây.
Các công việc có thể bao gồm:
Kỹ thuật viên có thể sử dụng thang để tiếp cận chuỗi sứ phục vụ:
Trong các quy trình bảo trì đường dây, khi cần thay thế chuỗi sứ hoặc một số phần tử của chuỗi cách điện, việc có một nền tảng làm việc ổn định là rất quan trọng.
ZECK ALT-01-0400 được thiết kế nhằm hỗ trợ công việc tiếp cận và thao tác tại khu vực này.
Thang cũng có thể được sử dụng để hỗ trợ công tác:
Một ưu điểm đáng chú ý của dòng ZECK Anchoring Ladder là khả năng sử dụng theo phương đứng khi cần thiết.
Theo thông tin catalogue, thang có thể được sử dụng:
Horizontal → Working Platform
và
Vertical → Suspension Ladder
Điều này giúp một sản phẩm có thể đáp ứng nhiều cấu hình tiếp cận khác nhau trên công trình đường dây.
Tùy thuộc vào phương án thi công, thiết bị có thể được bố trí phù hợp với vị trí cần tiếp cận thay vì phải sử dụng nhiều loại thiết bị riêng biệt.
ZECK ALT-01-0400 có:
Tương đương khoảng 306 kgf về mặt quy đổi lực trọng trường tiêu chuẩn.
Tuy nhiên, 3 kN không nên được hiểu đơn giản là "có thể đặt 300 kg tùy ý". Tải trọng làm việc thực tế còn phụ thuộc vào:
Do đó, người sử dụng cần căn cứ vào SWL được nhà sản xuất công bố và cấu hình sử dụng thực tế, không tự ý vượt quá giới hạn tải trọng.
ZECK ALT-01-0400 sử dụng kết cấu dạng lattice/truss, tương tự nguyên lý giàn chịu lực.
Thiết kế dạng này mang lại một số lợi ích:
Các thanh liên kết tạo thành hệ khung tam giác giúp tăng độ cứng tổng thể so với một thanh đơn có cùng chiều dài.
Kết cấu giàn cho phép đạt được độ cứng cần thiết mà không phải sử dụng một khối vật liệu đặc quá lớn.
Với phiên bản ALT-01-0400, khối lượng catalogue là 29 kg cho chiều dài 4 m.
Các thanh ngang trên kết cấu tạo thành khu vực để người lao động bố trí vị trí làm việc khi thực hiện nhiệm vụ bảo trì.
Mã sản phẩm ALT-01-0400 thể hiện cấu hình thang dài 4,0 m.
Đây là phiên bản:
Chiều dài 4 m giúp sản phẩm phù hợp với các cấu hình công việc cần tiếp cận một đoạn tương đối dài dọc theo chuỗi sứ.
ZECK cũng cung cấp nhiều cấu hình chiều dài khác nhau trong dòng ALT.
Theo bảng thông số được cung cấp, dòng sản phẩm gồm nhiều cấu hình:
| Model | Chiều dài | Số đoạn | SWL ngang | SWL đứng | Khối lượng |
|---|---|---|---|---|---|
| ALT-01-0350 | 3,5 m | 1 | 3 kN | 3 kN | 26 kg |
| ALT-01-0400 | 4,0 m | 1 | 3 kN | 3 kN | 29 kg |
| ALT-01-0500 | 5,0 m | 1 | 3 kN | 3 kN | 34 kg |
| ALT-01-0600 | 6,0 m | 1 | 3 kN | 3 kN | 39 kg |
| ALT-02-0600 | 6,0 m (4+2) | 2 | 3 kN | 3 kN | 40 kg |
| ALT-02-0700 | 7,0 m (4+3) | 2 | 3 kN | 3 kN | 45 kg |
| ALT-02-0800 | 8,0 m (4+4) | 2 | 3 kN | 3 kN | 50 kg |
| ALT-02-1000 | 10,0 m (5+5) | 2 | 3 kN | 3 kN | 60 kg |
| ALT-03-1200 | 12,0 m (4+4+4) | 3 | 3 kN | 3 kN | 72 kg |
| ALT-03-1800 | 18,0 m (6+6+6) | 3 | 3 kN | 3 kN | 115 kg |
| ALT-04-2000 | 20,0 m (5+5+5+5) | 4 | 3 kN | 3 kN | 157 kg |
Như vậy, ALT-01-0400 là lựa chọn cấu hình một đoạn dài 4 m, trong khi các phiên bản ALT-02, ALT-03 và ALT-04 có thể đáp ứng nhu cầu về chiều dài lớn hơn bằng nhiều đoạn ghép.
Một trong những ưu điểm của hệ thống Anchoring Ladder là khả năng cấu hình thêm phụ kiện.
Foldable and turnable tower hook
Khối lượng: 9 kg
Móc cột giúp kết nối hệ thống thang với cấu trúc cột theo cấu hình phù hợp.
Thiết kế gập và xoay giúp thuận tiện hơn trong quá trình vận chuyển, lắp đặt và điều chỉnh vị trí.
Foldable and turnable conductor hook with polyamide sheave
Khối lượng: 5 kg
Cấu hình này bổ sung móc dây dẫn cùng puly polyamide.
Puly giúp hỗ trợ các thao tác di chuyển/điều chỉnh hệ thống trên dây dẫn theo cấu hình được thiết kế.
Foldable and turnable conductor hook with aluminium sheave
Khối lượng: 6 kg
So với phiên bản dùng puly polyamide, tùy chọn này sử dụng puly nhôm, phù hợp với những yêu cầu cấu hình khác nhau.
Anti-slip aluminium plate
Khối lượng: 7 kg
Catalogue ghi chú khối lượng của tấm chống trượt được tính trên mỗi 2 m chiều dài.
Tùy chọn này có thể được sử dụng khi cần tăng khả năng chống trượt và tạo bề mặt thao tác phù hợp hơn.
Không phải mọi đường dây truyền tải đều có cùng cấu tạo.
Sự khác biệt có thể đến từ:
Vì vậy, ZECK cung cấp nhiều chiều dài và cấu hình đoạn khác nhau.
Theo thông tin catalogue, các chiều dài khác có thể được cung cấp theo yêu cầu.
Đây là điểm quan trọng khi lựa chọn thiết bị cho dự án đường dây truyền tải điện, bởi không nên chỉ lựa chọn theo chiều dài mà còn phải xác định đúng cấu hình lắp đặt và phụ kiện cần thiết.
Thang thay sứ néo ZECK ALT-01-0400 có thể được sử dụng trong các công việc chuyên ngành như:
Thiết bị phù hợp với các đội thi công, bảo trì đường dây cần một hệ thống tiếp cận chuyên dụng thay vì sử dụng thang thông thường.
Có thể sử dụng trong các dự án:
Các đơn vị quản lý hệ thống truyền tải có thể sử dụng thiết bị như một phần của hệ thống dụng cụ chuyên dụng cho công tác bảo trì đường dây.
Một chiếc thang thông thường chủ yếu được thiết kế cho việc leo lên và xuống.
Trong khi đó, công việc trên chuỗi sứ néo đòi hỏi:
Anchoring Ladder được phát triển chuyên biệt cho môi trường này.
Kết cấu dạng giàn, điểm kết nối và khả năng sử dụng ngang/đứng tạo nên sự khác biệt so với thang dân dụng hoặc thang công nghiệp thông thường.

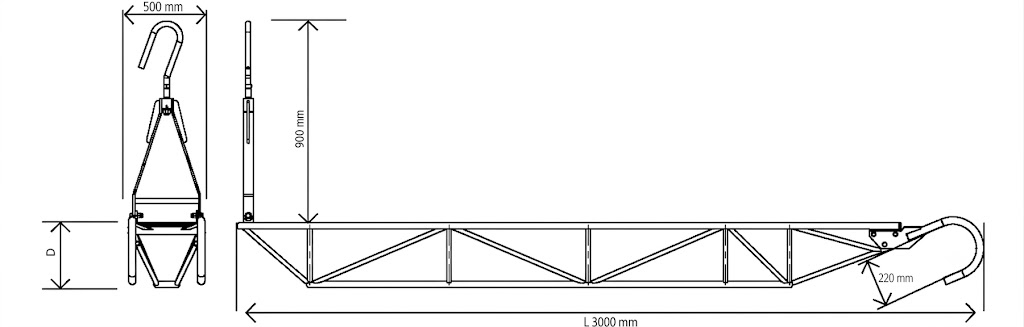

Theo catalogue:
Các kích thước này cần được đối chiếu với bản vẽ kỹ thuật chính thức trước khi thiết kế phương án thi công hoặc tích hợp với các thiết bị khác.
Do đây là thiết bị chuyên dụng làm việc trên đường dây điện và trên cao, việc sử dụng cần được kiểm soát nghiêm ngặt.
Trước khi đưa ZECK ALT-01-0400 vào vận hành cần kiểm tra:
Đặc biệt, không được coi SWL 3 kN là cơ sở duy nhất để quyết định phương án thi công. Việc sử dụng trên đường dây điện phải tuân thủ quy trình kỹ thuật, quy định an toàn điện và hướng dẫn của nhà sản xuất.
Khi lựa chọn Anchoring Ladder ZECK, nên xác định tối thiểu các thông tin:
Ví dụ:
Xác định cần:
Với thang nhiều đoạn, cần tính đến:
ZECK ALT-01-0400 nổi bật ở các yếu tố:
① Thiết kế chuyên dụng cho đường dây truyền tải
Không phải thang đa dụng thông thường mà là hệ thống Anchoring Ladder dành cho công việc dọc theo chuỗi sứ néo.
② Chiều dài 4 m
Cấu hình một đoạn, phù hợp cho các vị trí cần nền tảng làm việc dài 4 m.
③ SWL 3 kN
Tải trọng làm việc an toàn được catalogue công bố là 3 kN theo cả phương ngang và phương đứng.
④ Có thể sử dụng ngang hoặc đứng
Cho phép cấu hình thành sàn làm việc hoặc thang treo tùy phương án sử dụng.
⑤ Có phụ kiện mở rộng
Móc cột, móc dây dẫn, puly và tấm chống trượt giúp cấu hình thiết bị theo yêu cầu.
⑥ Có nhiều chiều dài
Ngoài ALT-01-0400, dòng ALT có các cấu hình từ 3,5 m đến 20 m theo bảng thông số được cung cấp.
⑦ Made in Germany

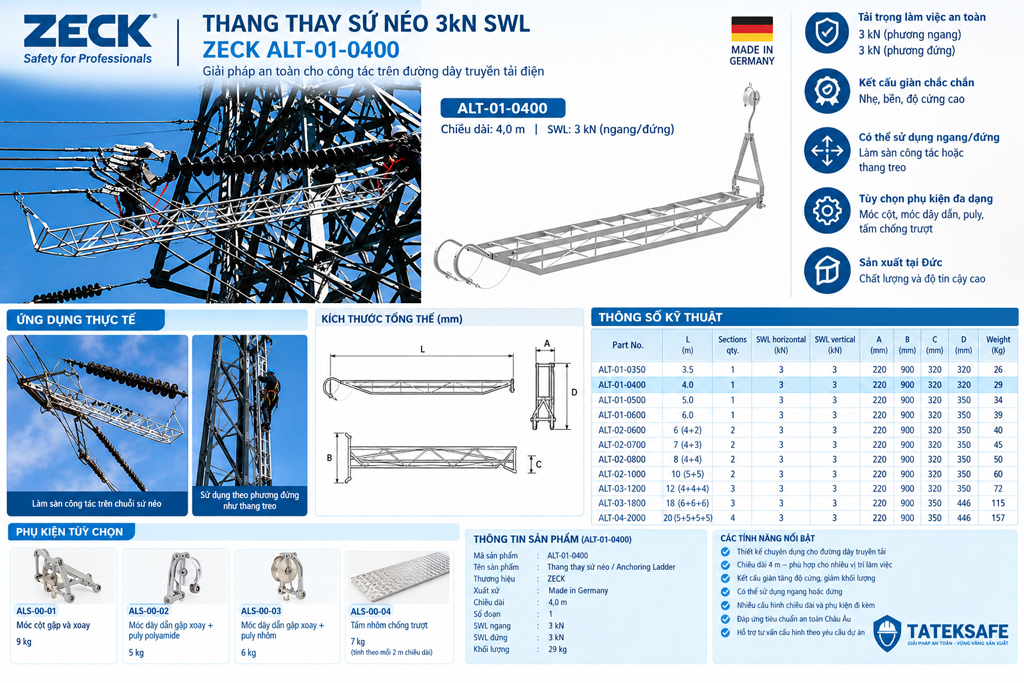

Hình ảnh catalogue thể hiện thông tin “MADE IN GERMANY”.
ZECK ALT-01-0400 là giải pháp Anchoring Ladder chuyên dụng cho công tác trên chuỗi sứ néo của đường dây truyền tải điện. Với chiều dài 4,0 m, cấu hình 1 đoạn, tải trọng làm việc an toàn 3 kN theo phương ngang và phương đứng, sản phẩm được thiết kế để tạo nền tảng làm việc thuận tiện cho các hoạt động kiểm tra, bảo trì và thay thế thiết bị trên đường dây.
Khả năng sử dụng theo phương ngang hoặc phương đứng cùng hệ thống phụ kiện tùy chọn như móc cột gập xoay, móc dây dẫn có puly polyamide/nhôm và tấm nhôm chống trượt giúp ZECK ALT-01-0400 có thể được cấu hình theo yêu cầu của từng công trình.
TATEKSAFE có thể tư vấn cấu hình Anchoring Ladder ZECK phù hợp dựa trên chiều dài chuỗi sứ, loại cột, vị trí thao tác, phương án tiếp cận và phụ kiện cần thiết. Với các dự án yêu cầu chiều dài lớn hơn, có thể xem xét các cấu hình ALT-02, ALT-03, ALT-04 hoặc chiều dài khác theo yêu cầu kỹ thuật của công trình.
| Thông số | ZECK ALT-01-0400 |
|---|---|
| Mã sản phẩm | ALT-01-0400 |
| Tên sản phẩm | Thang thay sứ néo / Anchoring Ladder |
| Thương hiệu | ZECK |
| Xuất xứ theo catalogue | Made in Germany |
| Chiều dài L | 4,0 m |
| Số đoạn | 1 |
| SWL phương ngang | 3 kN |
| SWL phương đứng | 3 kN |
| A | 220 mm |
| B | 900 mm |
| C | 320 mm |
| D | 320 mm |
| Khối lượng | 29 kg |
