ZECK SLA-01-0400 là thang thay sứ đứng dài 4m, rộng 305mm, kết cấu nhôm đùn, móc thép mạ kẽm, xích an toàn, SWL dọc 3kN. Giải pháp cho công tác đường dây điện trên không.
Zeck TSE corporate video 2026
Thang thay sứ đứng ZECK SLA-01-0400 là thiết bị thao tác chuyên dụng được thiết kế cho công tác tiếp cận, thao tác và thay thế sứ trên các kết cấu đường dây điện trên không, đặc biệt tại vị trí cột treo. Sản phẩm thuộc dòng Suspended Ladder của ZECK GmbH, sử dụng kết cấu nhôm đùn, bậc thang có rãnh và móc treo bằng thép mạ kẽm đi kèm xích an toàn.
Với chiều dài 4 m, chiều rộng 305 mm, trọng lượng khoảng 22 kg, tải trọng làm việc an toàn theo phương dọc 3 kN và phương ngang 1 kN, ZECK SLA-01-0400 phù hợp để tích hợp vào quy trình bảo trì, sửa chữa và thay thế thiết bị trên đường dây điện trên không.
Trên SmartMall/TATEKSAFE, sản phẩm có thể được định vị trong nhóm thiết bị thi công và vận hành lưới điện, phục vụ các đơn vị điện lực, nhà thầu xây lắp đường dây, đội bảo trì – sửa chữa điện, nhà thầu cơ điện và các đơn vị chuyên nghiệp làm việc trên kết cấu điện trên cao.
Trong quá trình vận hành và bảo trì đường dây điện trên không, kỹ thuật viên có thể cần tiếp cận các vị trí nằm cao trên cột, xà thép hoặc khu vực lắp đặt chuỗi sứ. Đối với những công việc như kiểm tra, bảo trì hoặc thay thế sứ treo, phương tiện tiếp cận cần đáp ứng đồng thời các yêu cầu về khả năng treo, độ ổn định, trọng lượng, khả năng thao tác và tương thích với kết cấu cột.
ZECK SLA-01-0400 được phát triển theo hướng đó.
Đây là loại thang treo đứng chuyên dụng, sử dụng hệ thống móc ở phía trên để treo vào kết cấu phù hợp trên cột điện. Thang có kết cấu dạng đứng với các bậc ngang giúp kỹ thuật viên di chuyển lên vị trí làm việc.
Khác với các loại thang thông dụng sử dụng trên mặt đất, dòng SLA được thiết kế cho ứng dụng treo trên kết cấu đường dây, do đó cấu tạo móc treo và xích an toàn là những thành phần quan trọng của sản phẩm.
Phiên bản SLA-01-0400 có chiều dài 4 m, thuộc cấu hình 1 đoạn.
| Hạng mục | Thông tin |
|---|---|
| Thương hiệu | ZECK |
| Nhà sản xuất | ZECK GmbH |
| Model | SLA-01-0400 |
| Mã sản phẩm ZECK GmbH | 77-0712 |
| Loại sản phẩm | Thang treo thao tác trên cột |
| Ứng dụng chính | Thay thế sứ tại cột treo |
| Chiều rộng | 305 mm |
| Số đoạn | 1 |
| Chiều dài | 4 m |
| Chiều dài móc C | 220 mm |
| SWL dọc | 3 kN |
| SWL ngang | 1 kN |
| Trọng lượng | 22 kg |
| Vật liệu thân thang | Ống nhôm đùn |
| Bậc thang | Bậc có rãnh |
| Móc treo | Thép mạ kẽm |
| Bộ phận cố định | Xích an toàn |
| Tùy chọn | Ray dẫn hướng chống rơi |
| Tùy chọn | Hệ thống chống rơi |
Điểm đáng chú ý của ZECK SLA-01-0400 là sản phẩm không được thiết kế đơn thuần như một chiếc thang nhôm thông thường. Toàn bộ cấu trúc hướng đến môi trường thao tác trên cao tại kết cấu đường dây.
Thang có dạng đứng, treo từ phía trên, tạo một tuyến tiếp cận tương đối trực tiếp từ vị trí kết cấu cột xuống khu vực thao tác.
Thiết kế này đặc biệt phù hợp với những công việc mà kỹ thuật viên cần:
Tùy theo kết cấu cột và phương án thi công thực tế, thang được treo vào vị trí phù hợp thông qua hệ thống móc và xích an toàn.
Lưu ý: Việc sử dụng thang trên đường dây điện phải tuân thủ quy trình vận hành, phương án thi công và quy định an toàn điện, làm việc trên cao của đơn vị sử dụng. Thông số SWL của sản phẩm không đồng nghĩa với việc có thể bỏ qua yêu cầu đánh giá kết cấu treo, điều kiện hiện trường hoặc hệ thống chống rơi.
Thân thang ZECK SLA-01-0400 được chế tạo từ ống nhôm đùn.
Nhôm là vật liệu được sử dụng phổ biến trong các thiết bị tiếp cận và thao tác trên cao nhờ ưu điểm về khối lượng tương đối thấp so với nhiều kết cấu kim loại khác.
Đối với một thiết bị dài 4 m, trọng lượng là yếu tố đặc biệt quan trọng trong quá trình vận chuyển và đưa thiết bị lên vị trí làm việc. SLA-01-0400 có trọng lượng khoảng 22 kg, giúp đội thi công có thể tổ chức vận chuyển và bố trí thiết bị phù hợp với phương án thi công.
Kết cấu dạng ống cũng góp phần tạo nên hình dáng thanh mảnh nhưng vẫn đáp ứng yêu cầu thiết kế của dòng sản phẩm.
Đối với khách hàng dự án, khi lựa chọn thang, không nên chỉ quan tâm đến chiều dài. Cần đồng thời kiểm tra:
Một trong những chi tiết quan trọng của thang thay sứ ZECK SLA-01-0400 là hệ thống bậc thang có rãnh.
Khi kỹ thuật viên thao tác ở độ cao lớn, khả năng đặt chân ổn định là yếu tố cần được ưu tiên. Bề mặt bậc có rãnh giúp tạo điều kiện tăng độ bám của giày so với một bề mặt kim loại hoàn toàn trơn.
Thiết kế bậc cũng cần được xem xét cùng với:
Do đó, bậc thang có rãnh là một chi tiết thiết kế hỗ trợ thao tác, nhưng không thay thế các biện pháp chống rơi hoặc quy trình an toàn làm việc trên cao.
Phần đầu của ZECK SLA-01-0400 được trang bị móc treo bằng thép mạ kẽm.
Móc là bộ phận trực tiếp kết nối thang với kết cấu treo. Vì vậy, đây là một trong những thành phần cần được kiểm tra kỹ trước mỗi lần sử dụng.
Theo thông số cung cấp, chiều dài móc C = 220 mm.
Đi kèm móc là xích an toàn, được sử dụng để hỗ trợ cố định thang vào kết cấu phù hợp.
Trong thực tế, nhân viên kỹ thuật cần kiểm tra tình trạng:
Không sử dụng thiết bị nếu phát hiện hư hỏng hoặc nếu điều kiện kết cấu treo không đáp ứng yêu cầu của phương án thi công.
Theo bảng thông số kỹ thuật được cung cấp, SLA-01-0400 có:
SWL dọc: 3 kN
SWL ngang: 1 kN
SWL là thông số quan trọng khi đánh giá khả năng làm việc của thiết bị trong điều kiện được thiết kế.
Tuy nhiên, trong ứng dụng thực tế, việc đánh giá an toàn không nên chỉ dựa trên SWL của riêng chiếc thang.
Hệ thống thực tế bao gồm nhiều thành phần:
Kết cấu cột → điểm treo → móc → xích an toàn → thân thang → người sử dụng → hệ thống chống rơi → thiết bị và dụng cụ mang theo.
Do đó, phương án thi công cần xem xét tổng thể hệ thống và giới hạn của từng thành phần.
Đặc biệt, không nên hiểu SWL 3 kN hoặc 1 kN là tải trọng cho phép để tùy ý treo thiết bị hoặc người lên thang mà không thực hiện đánh giá hiện trường.
Đây là ứng dụng trọng tâm của dòng sản phẩm.
Trong công tác bảo trì đường dây trên không, chuỗi sứ hoặc các cụm sứ có thể nằm tại vị trí cao trên cột. Thang treo tạo ra một phương tiện tiếp cận theo phương đứng, hỗ trợ kỹ thuật viên tiếp cận khu vực làm việc.
SLA-01-0400 đặc biệt phù hợp với các phương án cần chiều dài khoảng 4 m và cấu hình một đoạn.
Thiết bị có thể được sử dụng như một phương tiện hỗ trợ tiếp cận trong các công việc bảo trì, với điều kiện phương án sử dụng phù hợp với kết cấu và quy trình của đơn vị vận hành.
Đối với các vị trí cần tiếp cận trực tiếp để kiểm tra tình trạng thiết bị, thang treo có thể được sử dụng như một phần của phương tiện tiếp cận.
Các nhà thầu xây lắp và bảo trì đường dây có thể xem xét dòng SLA như một thiết bị hỗ trợ trong các phương án thi công chuyên dụng.
Một trong những tùy chọn đáng chú ý của dòng ZECK SLA là:
Guide rail on the left for fall protection system
hay ray dẫn hướng bên trái dành cho hệ thống chống rơi.
Đây là cấu hình có giá trị đối với các đơn vị cần xây dựng phương án làm việc trên cao có kiểm soát.
Thay vì chỉ xem thang như một phương tiện leo trèo, cấu hình có ray dẫn hướng cho phép thiết kế hệ thống tiếp cận kết hợp với giải pháp chống rơi phù hợp.
Việc lựa chọn ray dẫn hướng và hệ thống chống rơi cần căn cứ vào:
Ngoài SLA-01-0400, dòng SLA được cung cấp với nhiều cấu hình chiều dài khác nhau.
| Model | Chiều dài | Số đoạn | Trọng lượng |
|---|---|---|---|
| SLA-01-0250 | 2,5 m | 1 | 19 kg |
| SLA-01-0300 | 3 m | 1 | 20 kg |
| SLA-01-0400 | 4 m | 1 | 22 kg |
| SLA-01-0500 | 5 m | 1 | 24 kg |
| SLA-01-0600 | 6 m | 1 | 28 kg |
| SLA-02-0600 | 6 m (4 + 2) | 2 | 32 kg |
| SLA-02-0800 | 8 m (4 + 4) | 2 | 44 kg |
| SLA-02-1000 | 10 m (5 + 5) | 2 | 52 kg |
| SLA-03-1200 | 12 m (4 + 4 + 4) | 3 | 63 kg |
Các model trong bảng có cùng chiều rộng 305 mm, SWL dọc 3 kN, SWL ngang 1 kN và chiều dài móc 220 mm theo dữ liệu được cung cấp.
Điều này giúp khách hàng có thể lựa chọn cấu hình phù hợp với chiều cao và điều kiện tiếp cận của từng công trình.
Việc lựa chọn thang không nên dựa đơn giản vào nguyên tắc “càng dài càng tốt”.
Một chiếc thang quá dài có thể làm tăng:
Ngược lại, thang quá ngắn có thể không đáp ứng được vị trí cần tiếp cận.
Với SLA-01-0400, chiều dài 4 m là lựa chọn cân bằng cho những vị trí cần phương tiện tiếp cận khoảng 4 m.
Nếu công trình yêu cầu chiều dài lớn hơn, khách hàng có thể xem xét các cấu hình 6 m, 8 m, 10 m hoặc 12 m của dòng SLA.
Đối với thiết bị sử dụng trong môi trường làm việc trên cao, kiểm tra trước khi sử dụng là bước quan trọng.
Đội thi công nên xây dựng checklist phù hợp với quy trình nội bộ và hướng dẫn của nhà sản xuất.
Các nội dung có thể bao gồm:
Kiểm tra toàn bộ hai thanh đứng và các vị trí liên kết để phát hiện dấu hiệu biến dạng, nứt, va đập hoặc hư hỏng bất thường.
Đảm bảo các bậc được gắn chắc chắn, không có dấu hiệu hư hỏng và bề mặt rãnh vẫn đáp ứng điều kiện sử dụng.
Kiểm tra móc thép mạ kẽm, điểm kết nối và tình trạng biến dạng.
Đảm bảo xích và các điểm liên kết không bị hỏng, biến dạng hoặc mất chức năng.
Nếu sử dụng phiên bản có ray dẫn hướng hoặc thiết bị chống rơi, cần kiểm tra tính tương thích và tình trạng của toàn bộ hệ thống trước khi làm việc.
Đây là bước đặc biệt quan trọng. Điểm treo phải phù hợp với thiết kế, phương án thi công và khả năng chịu lực của kết cấu.
Thang thay sứ đứng ZECK SLA-01-0400 có thể phù hợp với các nhóm khách hàng chuyên nghiệp như:
Đối với khách hàng dự án, SmartMall/TATEKSAFE có thể hỗ trợ tư vấn lựa chọn model dựa trên chiều cao cần tiếp cận, cấu trúc công trình, số đoạn thang, yêu cầu chống rơi và số lượng cần cung cấp.

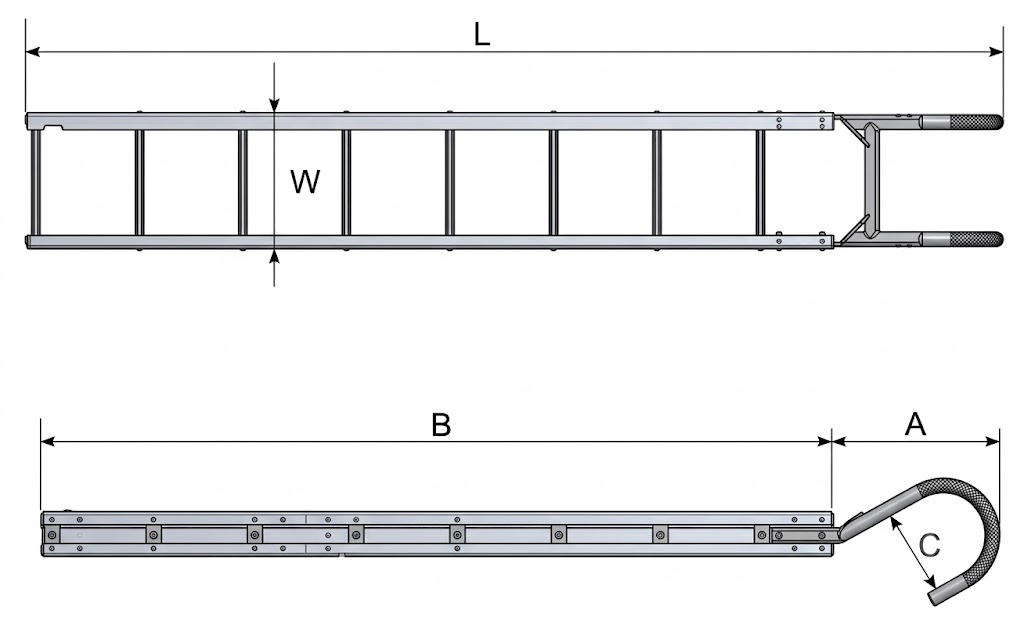

| Thông số | Giá trị |
|---|---|
| Model | SLA-01-0400 |
| Mã ZECK GmbH | 77-0712 |
| Chiều rộng W | 305 mm |
| Số đoạn | 1 |
| Chiều dài L = A+B | 4 m |
| Chiều dài móc C | 220 mm |
| SWL dọc | 3 kN |
| SWL ngang | 1 kN |
| Trọng lượng | 22 kg |
| Kết cấu | Ống nhôm đùn |
| Bậc | Có rãnh |
| Móc | Thép mạ kẽm |
| Xích | Xích an toàn |
| Ray chống rơi | Tùy chọn |
| Hệ thống chống rơi | Tùy chọn |
| Thiết kế đặc biệt | Có thể yêu cầu |
Không phải thang nhôm dân dụng thông thường, SLA được phát triển cho ứng dụng treo tại kết cấu đường dây.
Ống nhôm đùn giúp tạo ra kết cấu phù hợp cho thiết bị tiếp cận có chiều dài lớn.
Phiên bản SLA-01-0400 cung cấp chiều dài 4 m trong cấu hình một đoạn.
Móc thép mạ kẽm và xích an toàn là những thành phần quan trọng trong thiết kế treo.
Phiên bản tùy chọn ray dẫn hướng giúp mở rộng khả năng xây dựng phương án bảo vệ chống rơi phù hợp.
Dòng SLA có các cấu hình từ 2,5 m đến 12 m, giúp đơn vị thi công lựa chọn theo từng điều kiện công trình.
Khách hàng nên cung cấp cho đơn vị tư vấn các thông tin:
1. Chiều cao vị trí cần tiếp cận
Xác định khoảng cách từ điểm treo đến vị trí thao tác.
2. Kết cấu cột
Cho biết loại cột, xà, kết cấu thép và vị trí dự kiến treo thang.
3. Vị trí sứ
Xác định vị trí chuỗi sứ hoặc thiết bị cần tiếp cận.
4. Yêu cầu chống rơi
Cho biết công trình có yêu cầu sử dụng ray dẫn hướng hoặc hệ thống chống rơi hay không.
5. Điều kiện làm việc
Bao gồm không gian thao tác, môi trường, phương án đưa thang lên vị trí và điều kiện vận chuyển.
6. Số lượng
Đối với dự án điện lực hoặc nhà thầu, cần xác định số lượng thang và model để xây dựng báo giá/RFQ phù hợp.
Model SLA-01-0400 có chiều dài 4 m, cấu hình 1 đoạn.
Chiều rộng thang là 305 mm.
Theo thông số được cung cấp, sản phẩm có trọng lượng khoảng 22 kg.
Thông số SWL được cung cấp là 3 kN theo phương dọc và 1 kN theo phương ngang.
Móc treo được làm bằng thép mạ kẽm, với chiều dài móc C là 220 mm.
Dòng sản phẩm có tùy chọn ray dẫn hướng bên trái cho hệ thống chống rơi và tùy chọn hệ thống chống rơi. Cấu hình cụ thể cần được xác nhận khi đặt hàng.
Có. Dòng SLA trong bảng thông số được cung cấp có các phiên bản từ 2,5 m đến 12 m, bao gồm cấu hình một đoạn, hai đoạn và ba đoạn.
Theo thông tin catalogue được cung cấp, special designs on request – có thể yêu cầu thiết kế đặc biệt tùy trường hợp.
Thang thay sứ đứng ZECK SLA-01-0400 là giải pháp tiếp cận chuyên dụng dành cho các công việc bảo trì, sửa chữa và thay thế sứ tại kết cấu đường dây điện trên không. Với chiều dài 4 m, kết cấu một đoạn, chiều rộng 305 mm, trọng lượng 22 kg, móc treo thép mạ kẽm và xích an toàn, sản phẩm được thiết kế hướng đến các ứng dụng chuyên nghiệp trên cột điện.
Điểm nổi bật của SLA-01-0400 nằm ở sự kết hợp giữa kết cấu nhôm đùn, bậc có rãnh, hệ thống móc treo và khả năng tích hợp giải pháp chống rơi. Bên cạnh model 4 m, dòng SLA còn có nhiều cấu hình chiều dài khác, giúp đơn vị quản lý lưới điện và nhà thầu lựa chọn thiết bị phù hợp với từng vị trí thi công.
Đối với các dự án cần trang bị thang thay sứ, thang treo thao tác đường dây, thiết bị tiếp cận cột điện hoặc giải pháp làm việc trên cao ngành điện, TATEKSAFE/SmartMall có thể tư vấn cấu hình theo yêu cầu kỹ thuật của công trình.
Lưu ý an toàn: Thang phải được sử dụng bởi nhân sự được đào tạo, theo đúng hướng dẫn của nhà sản xuất và quy trình an toàn điện/làm việc trên cao của đơn vị vận hành. Trước khi sử dụng cần kiểm tra thiết bị, điểm treo, kết cấu liên kết và hệ thống chống rơi nếu có. Không sử dụng thiết bị khi phát hiện hư hỏng hoặc khi điều kiện thực tế không phù hợp với thiết kế.
| Thông số | Giá trị |
|---|---|
| Model | SLA-01-0400 |
| Mã ZECK GmbH | 77-0712 |
| Chiều rộng W | 305 mm |
| Số đoạn | 1 |
| Chiều dài L = A+B | 4 m |
| Chiều dài móc C | 220 mm |
| SWL dọc | 3 kN |
| SWL ngang | 1 kN |
| Trọng lượng | 22 kg |
| Kết cấu | Ống nhôm đùn |
| Bậc | Có rãnh |
| Móc | Thép mạ kẽm |
| Xích | Xích an toàn |
| Ray chống rơi | Tùy chọn |
| Hệ thống chống rơi | Tùy chọn |
| Thiết kế đặc biệt | Có thể yêu cầu |
