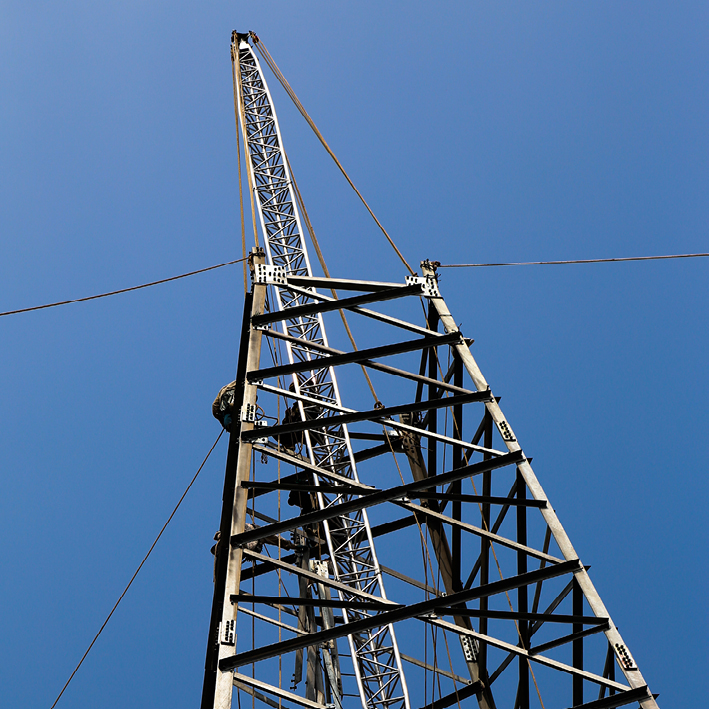

Gin Pole (còn gọi là cần nâng cột hoặc cột nâng tạm) là thiết bị không thể thiếu trong lắp dựng cột điện cao thế và cột viễn thông. Khi cột đã được dựng lên đến một độ cao nhất định, Gin Pole được nâng lên và neo chặt vào kết cấu cột để tiếp tục nâng các đoạn cột tiếp theo cho đến khi hoàn thành toàn bộ.
Gin Pole Zeck GPI-02-1800: Thiết Bị Nâng Hạ Chuyên Dụng Cho Lắp Dựng Cột Điện Truyền Tải Và Cột Viễn Thông
Trong công tác lắp dựng cột điện truyền tải (transmission line towers) và cột viễn thông (telecom towers), việc nâng các đoạn cột lên độ cao lớn đòi hỏi thiết bị chuyên dụng có độ an toàn và hiệu suất cao. Gin Pole Zeck GPI-02-1800 là giải pháp được thiết kế dành riêng cho mục đích này. Đây là cần nâng (ginpole) làm từ hợp kim nhôm cường độ cao của hãng ZECK GmbH (Đức), hoạt động kết hợp với tời nâng (lifting winch) tương tự như cần cẩu, giúp lắp dựng cột từng đoạn một cách an toàn và chính xác.
Gin Pole (còn gọi là cần nâng cột hoặc cột nâng tạm) là thiết bị không thể thiếu trong lắp dựng cột điện cao thế và cột viễn thông. Khi cột đã được dựng lên đến một độ cao nhất định, Gin Pole được nâng lên và neo chặt vào kết cấu cột để tiếp tục nâng các đoạn cột tiếp theo cho đến khi hoàn thành toàn bộ.
ZECK GmbH sản xuất Gin Pole từ hợp kim nhôm cường độ cao (high tensile aluminium) với tải trọng nâng an toàn từ 10 kN đến 50 kN (ở vị trí thẳng đứng – pos.1). Chiều dài tiêu chuẩn dao động từ 8 mét đến 30 mét, có thể sản xuất dài hơn theo yêu cầu.
Đặc điểm nổi bật của Gin Pole ZECK:

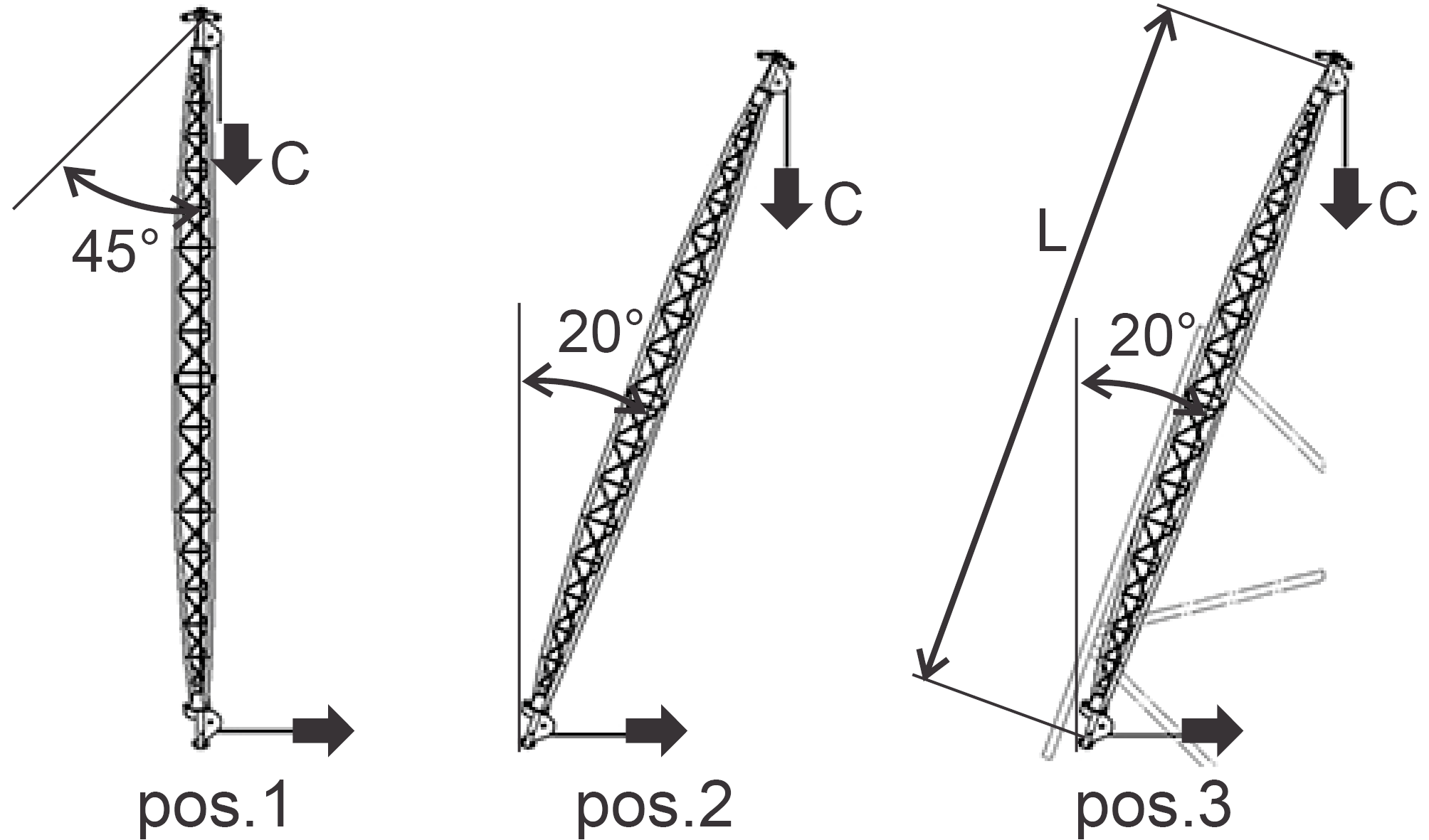

Gin Pole luôn phải hoạt động với một góc nghiêng nhất định (không bao giờ làm việc hoàn toàn thẳng đứng trong thực tế). ZECK chỉ định rõ 3 vị trí tải trọng:
Hình minh họa cho thấy rõ sự khác biệt về góc nghiêng và cách neo Gin Pole vào cột. Việc lựa chọn vị trí phù hợp giúp tối ưu tải trọng và đảm bảo an toàn trong quá trình nâng hạ.
Dưới đây là bảng thông số tổng hợp các model phổ biến (dữ liệu từ nhà sản xuất):
| Part No. | ZECK Part No. | Chiều dài tổng (m) | SWL tham khảo (kN) | Cấu hình đoạn (sections) | Trọng lượng (kg) |
|---|---|---|---|---|---|
| GPI-01-0600 | 77-2200 | 6 | 10 | 3+3 | 60 |
| GPI-01-0800 | 77-2220 | 8 | 10 | 4+4 | 79 |
| GPI-01-1000 | 77-2222 | 10 | 10 | 4+2+4 | 92 |
| GPI-01-1200 | 77-2224 | 12 | 10 | 4+4+4 | 105 |
| GPI-02-1200 | 77-2250 | 12 | 25 | 4+4+4 | 270 |
| GPI-02-1600 | 77-2252 | 16 | 25 | 4+4+4+4 | 321 |
| GPI-02-1800 | 77-2253 | 18 | 25 | 4+4+2+4+4 | 332 |
| GPI-02-2000 | 77-2254 | 20 | 25 | 5+5+5+5 | 369 |
| GPI-03-1200 | 77-2270 | 12 | 35 | 4+4+4 | 281 |
| GPI-03-1600 | 77-2272 | 16 | 35 | 4+4+4+4 | 329 |
| GPI-03-2000 | 77-2274 | 20 | 35 | 5+5+5+5 | 381 |
| GPI-03-2500 | 77-2276 | 25 | 35 | 5+5+5+5+5 | 438 |
| GPI-05-1600 | 77-2280 | 16 | 50 | 4+4+4+4 | 424 |
| GPI-05-2000 | 77-2282 | 20 | 50 | 5+5+5+5 | 488 |
| GPI-05-2400 | 77-2291 | 24 | 50 | 5+5+4+5+5 | 564 |
| GPI-05-2500 | 77-2286 | 25 | 50 | 5+5+5+5+5 | 569 |
| GPI-05-3000 | 77-2287 | 30 | 50 | 5+5+5+5+5+5 | 650 |
Model GPI-02-1800 nổi bật với:
Đây là lựa chọn cân bằng tốt giữa chiều dài, tải trọng và trọng lượng, phù hợp với nhiều loại cột điện trung và cao áp phổ biến tại Việt Nam.
Gin Pole Zeck được sử dụng rộng rãi trong:
Với chiều dài 18 mét của GPI-02-1800, thiết bị phù hợp để nâng các đoạn cột tiêu chuẩn trong nhiều dự án truyền tải điện tại Việt Nam.
Gin Pole Zeck GPI-02-1800 là thiết bị nâng hạ chuyên nghiệp, kết hợp giữa độ bền cao của nhôm cường lực, hệ thống dẫn hướng cáp nội bộ thông minh và khả năng linh hoạt theo 3 vị trí làm việc. Với chiều dài 18 mét, tải trọng 25 kN và trọng lượng 332 kg, đây là lựa chọn cân bằng tối ưu cho hầu hết các dự án lắp dựng cột điện truyền tải và cột viễn thông tại Việt Nam.
Xuất xứ Đức, chất lượng gia công chính xác và thiết kế module dễ vận chuyển giúp GPI-02-1800 mang lại hiệu suất cao, an toàn và tiết kiệm chi phí trong dài hạn.
Nếu bạn đang triển khai dự án lắp dựng cột điện hoặc cột viễn thông, hãy cân nhắc Gin Pole Zeck GPI-02-1800 như một giải pháp đáng tin cậy. Liên hệ nhà phân phối chính hãng để được tư vấn chi tiết, báo giá và hỗ trợ kỹ thuật phù hợp với yêu cầu công trình.
| Thông số | Giá trị |
|---|---|
| Mã sản phẩm | GPI-02-1800 |
| Mã ZECK GmbH | 77-2253 |
| Chiều dài tổng | 18 mét |
| Tải trọng làm việc an toàn (SWL) | |
| - Vị trí Pos.1 (thẳng đứng, a = 0°) | 25 kN |
| - Vị trí Pos.2 (nghiêng 20°, lắp giữa cột) | 15 kN |
| - Vị trí Pos.3 (nghiêng 20°, gắn chân cột) | 6 kN |
| Cấu hình các đoạn (sections) | 4 + 4 + 2 + 4 + 4 mét |
| Trọng lượng | 332 kg |
| Vật liệu | Hợp kim nhôm cường độ cao (high tensile aluminium) |
| Hệ thống dẫn hướng cáp | Nội bộ (internal rope guidance) tiêu chuẩn (có ròng rọc tích hợp) |
