Xe đạp đi dây ZECK Line Bicycle dùng kiểm tra, bảo trì đường dây trên không và lắp spacer, damper, quả cầu cảnh báo. Có cấu hình dây đơn, 2, 3, 4-bundle.
Zeck TSE corporate video 2026
Xe đạp đi dây ZECK Line Bicycle là thiết bị chuyên dụng được thiết kế để hỗ trợ kỹ thuật viên di chuyển an toàn trên dây dẫn của đường dây điện trên không, phục vụ công tác kiểm tra, bảo trì và lắp đặt các phụ kiện như spacer, damper và quả cầu cảnh báo hàng không (aerial warning balls).
Khác với Line Car có kích thước lớn hơn, Line Bicycle ZECK có thiết kế gọn, trọng lượng thấp và sử dụng sức người để di chuyển. Hệ thống con lăn bằng polyamide chịu lực cao, có lớp phủ chống trượt, kết hợp với phanh tĩnh và phanh đĩa động lực điều khiển bằng cần gạt thủ công, giúp người vận hành kiểm soát xe trong quá trình làm việc theo đúng quy trình kỹ thuật.
Dòng Line Bicycle được cấu hình cho nhiều loại dây dẫn:
Đây là giải pháp phù hợp cho các đơn vị truyền tải điện, nhà thầu EPC, đội thi công đường dây, đơn vị kiểm tra và bảo trì lưới điện trên không cần một phương tiện tiếp cận chuyên dụng, cơ động và có khả năng thích ứng với nhiều cấu hình dây dẫn.
Lưu ý an toàn: Line Bicycle là thiết bị làm việc trên đường dây trên không. Việc lắp đặt, kiểm tra, sử dụng và bảo vệ người vận hành phải được thực hiện bởi nhân sự được đào tạo, theo hướng dẫn của nhà sản xuất, phương án thi công và các quy định an toàn điện hiện hành.
Line Bicycle là dạng xe đạp chuyên dụng chạy trên dây dẫn của đường dây điện trên không.
Thiết bị không sử dụng động cơ mà được driven by muscle power – vận hành bằng sức người. Người vận hành sử dụng cơ cấu bàn đạp và hệ thống truyền động của xe để di chuyển dọc theo dây dẫn.
Thiết kế này đặc biệt hữu ích trong những trường hợp kỹ thuật viên cần tiếp cận trực tiếp các vị trí trên đường dây để thực hiện:
ZECK thiết kế dòng Line Bicycle với nhiều cấu hình khác nhau để phù hợp với dây dẫn đơn và dây dẫn bó 2, 3 hoặc 4 dây.
Tài liệu sản phẩm cung cấp hai mã tiêu biểu:
| Part # | Mã ZECK GmbH | Cấu hình |
|---|---|---|
| LBP-01-01 | 77-6151 | Line Bicycle cho dây dẫn đơn |
| LBP-01-02 | 77-6153 | Line Bicycle cho dây dẫn bó 2 |
Ngoài hai cấu hình trên, dòng Line Bicycle còn có phiên bản dành cho:
Điểm quan trọng khi lựa chọn là phải xác định đúng số lượng dây dẫn trong bundle và khoảng cách giữa các dây dẫn.
Ứng dụng cơ bản của Line Bicycle là hỗ trợ kỹ thuật viên di chuyển dọc theo dây dẫn để thực hiện công tác kiểm tra.
Thay vì chỉ quan sát từ mặt đất hoặc sử dụng phương tiện tiếp cận khác, Line Bicycle cho phép người vận hành tiếp cận trực tiếp khu vực cần kiểm tra theo phương án kỹ thuật của dự án.
Các hạng mục có thể bao gồm:
Đối với đường dây sử dụng dây dẫn bó, spacer là phụ kiện quan trọng giúp duy trì khoảng cách giữa các dây dẫn trong cùng một bundle.
Line Bicycle ZECK được thiết kế để hỗ trợ công việc installation of spacers.
Tùy theo cấu hình đường dây, người sử dụng cần lựa chọn đúng loại Line Bicycle:
2-bundle → phiên bản dành cho 2 dây
3-bundle → phiên bản dành cho 3 dây
4-bundle → phiên bản dành cho 4 dây
Khoảng cách giữa các dây cũng cần được xác định trước khi lựa chọn.
Damper là phụ kiện được sử dụng trên đường dây để kiểm soát dao động của dây dẫn.
Trong công tác xây dựng và bảo trì đường dây, kỹ thuật viên có thể cần tiếp cận trực tiếp dây dẫn để:
Line Bicycle ZECK được thiết kế để hỗ trợ các công việc liên quan đến dampers.
Một ứng dụng khác của Line Bicycle là hỗ trợ lắp đặt:
Aerial Warning Balls – quả cầu cảnh báo hàng không.
Các quả cầu này được bố trí trên đường dây tại những vị trí cần tăng khả năng nhận biết đường dây theo thiết kế và yêu cầu của dự án.
Việc đưa kỹ thuật viên đến vị trí lắp đặt là một trong những công việc mà Line Bicycle được thiết kế để hỗ trợ.
Một trong những bộ phận quan trọng nhất của Line Bicycle là hệ thống con lăn.
Theo thông tin kỹ thuật, xe sử dụng:
High-tensile ball bearing polyamide rollers with anti-slip coating
tức con lăn polyamide chịu lực cao, sử dụng ổ bi và có lớp phủ chống trượt.
Thiết kế này hướng đến các yêu cầu:
Ngoài ra, tài liệu cũng nêu rằng rollers are insulated and turn smoothly – các con lăn được cách điện và quay trơn tru.
Đây là đặc điểm quan trọng đối với một thiết bị được thiết kế để làm việc trực tiếp trên hệ thống dây dẫn.
Line Bicycle ZECK được trang bị hai cơ cấu phanh chính.
Phanh tĩnh được điều khiển bằng manual lever – cần gạt thủ công.
Theo mô tả kỹ thuật, hệ thống này tác động thông qua shoe brakes trực tiếp lên dây dẫn.
Mục đích của phanh tĩnh là hỗ trợ giữ xe khi cần dừng hoặc ổn định vị trí theo quy trình vận hành.
Xe cũng được trang bị dynamic disc brake.
Hệ thống này:
Sự kết hợp giữa phanh tĩnh và phanh động lực tạo thành hệ thống kiểm soát chuyển động chuyên dụng cho Line Bicycle.
Một ưu điểm đáng chú ý của dòng Line Bicycle ZECK là khả năng:
Easily adjustable to different distances between conductors.
Điều này cho phép cấu hình xe phù hợp với các loại dây dẫn bó khác nhau.
Tùy theo model, Line Bicycle có thể được thiết kế cho:
Đây là yếu tố rất quan trọng khi sử dụng trong các dự án đường dây truyền tải có nhiều cấu hình khác nhau.

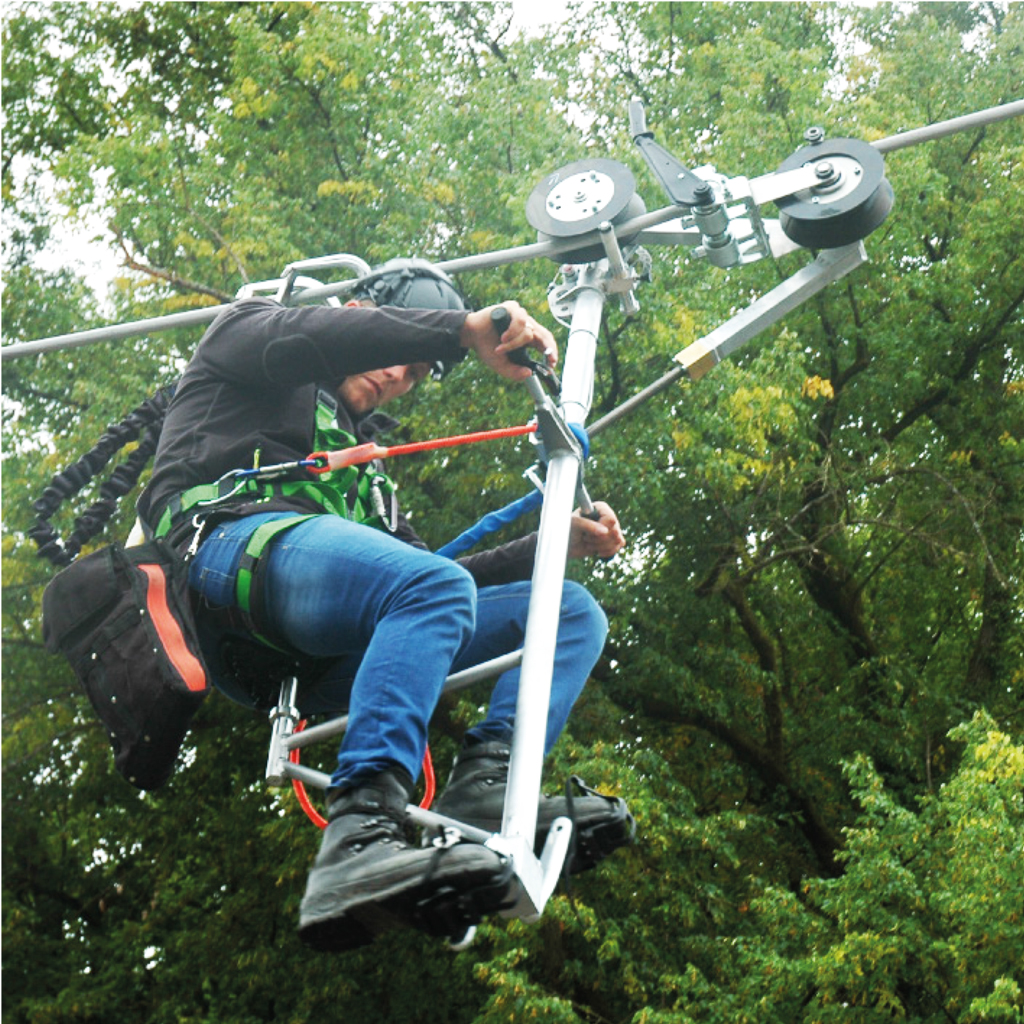

Phiên bản Line Bicycle Single Conductor được thiết kế cho đường dây chỉ có một dây dẫn tại vị trí xe làm việc.
Thông số được cung cấp:
| Thông số | Single Conductor |
|---|---|
| Cấu hình | Single conductor |
| Tải làm việc | 100 kg |
| Khối lượng | 25 kg |
Phiên bản này phù hợp với công việc kiểm tra và bảo trì trên dây dẫn đơn.

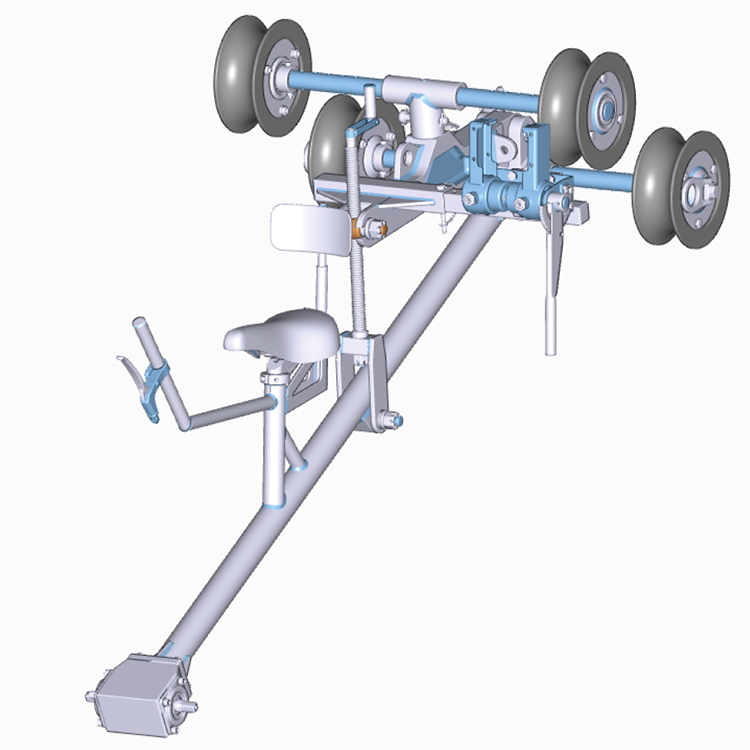

Phiên bản Line Bicycle 2-Bundle được thiết kế cho đường dây sử dụng hai dây dẫn trong một bundle.
Thông số được cung cấp:
| Thông số | 2-Bundle |
|---|---|
| Cấu hình | 2-bundle |
| Khoảng cách dây dẫn | 400 / 457 / 500 mm |
| Tải làm việc | 100 kg |
| Khối lượng | 32 kg |
Đây là cấu hình phù hợp với những tuyến đường dây sử dụng dây dẫn bó 2 và có khoảng cách dây nằm trong các cấu hình được nhà sản xuất cung cấp.

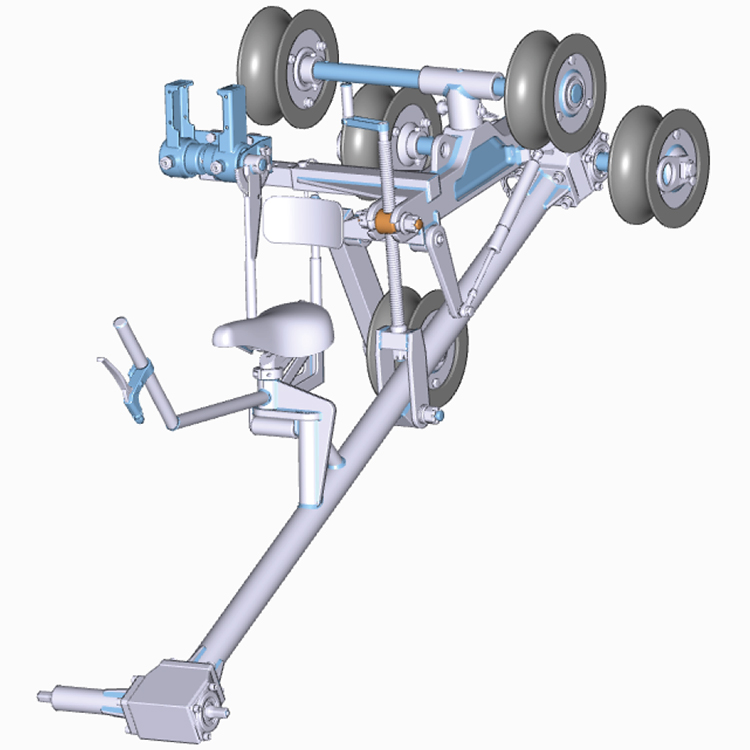

Phiên bản Line Bicycle 3-Bundle dành cho hệ thống có ba dây dẫn trong một bundle.
| Thông số | 3-Bundle |
|---|---|
| Cấu hình | 3-bundle |
| Khoảng cách dây dẫn | 400 mm |
| Tải làm việc | 100 kg |
| Khối lượng | 38 kg |
So với phiên bản 2-bundle, cấu hình 3-bundle có kết cấu phù hợp với khoảng cách và số lượng dây dẫn tương ứng.

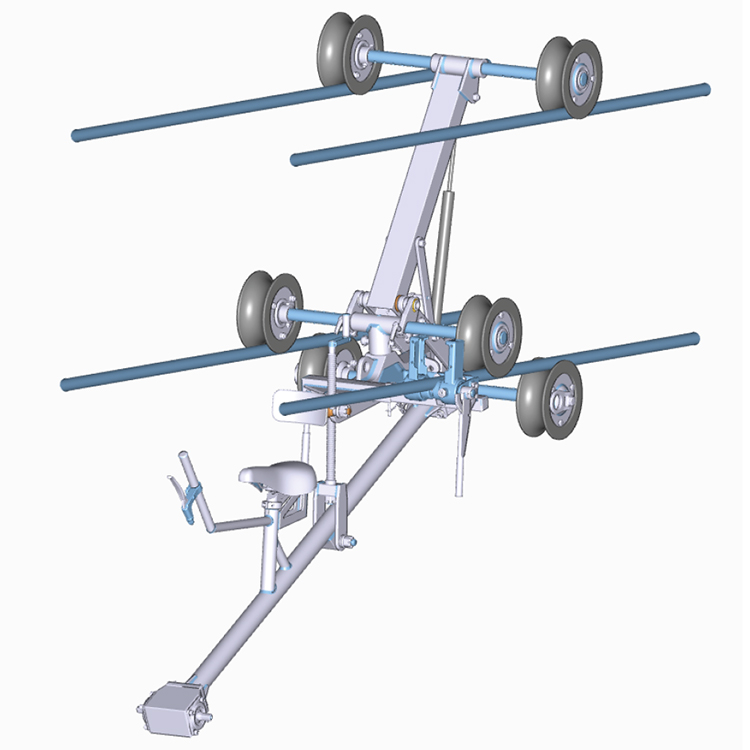

Phiên bản Line Bicycle 4-Bundle được thiết kế cho đường dây sử dụng bốn dây dẫn trong một bundle.
| Thông số | 4-Bundle |
|---|---|
| Cấu hình | 4-bundle |
| Khoảng cách dây dẫn | 400 / 457 / 500 mm |
| Tải làm việc | 100 kg |
| Khối lượng | 42 kg |
Đây là cấu hình dành cho các hệ thống truyền tải sử dụng bundle 4 dây.
| Cấu hình | Khoảng cách dây dẫn | Tải làm việc | Khối lượng |
|---|---|---|---|
| Single Conductor | — | 100 kg | 25 kg |
| 2-Bundle | 400 / 457 / 500 mm | 100 kg | 32 kg |
| 3-Bundle | 400 mm | 100 kg | 38 kg |
| 4-Bundle | 400 / 457 / 500 mm | 100 kg | 42 kg |
Bảng trên cho thấy một đặc điểm đáng chú ý: tải làm việc của các cấu hình đều được cung cấp ở mức 100 kg, trong khi khối lượng thiết bị tăng theo số lượng dây dẫn trong bundle.
ZECK LBP-01-01 / Part No. 77-6151 là cấu hình Line Bicycle dành cho single conductor / earthwire.
Thông tin trong tài liệu:
Tuy nhiên, bảng thông số cấu hình phía dưới tài liệu cung cấp Single Conductor – Weight: 25 kg.
Do tài liệu được cung cấp có hai giá trị khối lượng khác nhau (31 kg và 25 kg), khi sử dụng thông tin này cho hồ sơ kỹ thuật, báo giá hoặc hồ sơ dự án, nên xác nhận lại khối lượng chính xác với ZECK theo đúng cấu hình 77-6151.
Đây là cách xử lý dữ liệu kỹ thuật an toàn hơn thay vì tự chọn một con số khi nguồn catalogue có sự khác biệt.
ZECK LBP-01-02 / Part No. 77-6153 là cấu hình dành cho 2-bundle conductor.
Thông tin trong phần mô tả mã hàng nêu:
Trong khi bảng thông số cấu hình 2-Bundle ở phần dưới cung cấp:
Tương tự model 77-6151, tài liệu nguồn đang có sự khác biệt về khối lượng giữa phần mô tả mã hàng và bảng cấu hình.
Vì vậy, đối với nội dung website, có thể ghi rõ:
Khối lượng tham khảo: 32 kg theo bảng cấu hình 2-Bundle; cần xác nhận lại theo cấu hình đặt hàng thực tế.
Điều này giúp tránh biến một thông tin chưa thống nhất trong catalogue thành một thông số kỹ thuật tuyệt đối.
Các cấu hình Line Bicycle được cung cấp trong tài liệu đều có:
Working Load: 100 kg
Tuy nhiên, working load không nên được hiểu đơn giản là trọng lượng người vận hành được phép mang theo tối đa.
Khi lập phương án thi công, cần tính toán tổng tải theo yêu cầu kỹ thuật của nhà sản xuất, bao gồm người vận hành, dụng cụ và các vật tư liên quan.
Không nên vượt quá giới hạn tải được phê duyệt.
ZECK Line Bicycle được trang bị:
Safety belt – dây đai an toàn.
Đây là thành phần quan trọng trong hệ thống bảo vệ người sử dụng khi làm việc ở vị trí trên cao.
Dây đai phải được sử dụng đúng cách và kết nối theo hướng dẫn kỹ thuật của nhà sản xuất. Việc lựa chọn điểm kết nối, hệ thống chống rơi và phương án cứu hộ phải được xác định trong quy trình an toàn của đơn vị thi công.
Một đặc điểm kỹ thuật đáng chú ý của Line Bicycle ZECK là:
Rollers are insulated and turn smoothly.
Con lăn được cách điện và có khả năng quay trơn tru.
Tuy nhiên, đặc điểm này không đồng nghĩa với việc xe có thể được sử dụng tùy ý trên đường dây đang mang điện.
Việc xác định Line Bicycle có được phép sử dụng trong điều kiện đường dây cụ thể hay không phải dựa trên:
ZECK cung cấp Meter Counter như một tùy chọn cho Line Bicycle.
Bộ đếm mét có thể hỗ trợ xác định quãng đường di chuyển của xe dọc theo dây dẫn.
Đây là một tùy chọn hữu ích trong các công việc:
Tài liệu ZECK cũng nêu:
Special designs on request.
Điều này có nghĩa là đối với các dự án có cấu hình đặc biệt, khách hàng có thể trao đổi với nhà sản xuất để xác định giải pháp phù hợp.
Khi gửi yêu cầu kỹ thuật, nên cung cấp:
Để tránh chọn sai cấu hình, có thể sử dụng quy trình sau.
Xác định là:
Single / 2-bundle / 3-bundle / 4-bundle.
Đối với bundle, đo hoặc xác nhận khoảng cách giữa các dây dẫn.
Tính toán tổng tải của người và dụng cụ theo yêu cầu kỹ thuật.
Ví dụ:
Nếu cần có thể lựa chọn:
Meter Counter.
Trước khi đưa thiết bị vào công trường, phải xác nhận tính tương thích của cấu hình với nhà sản xuất hoặc đơn vị kỹ thuật có thẩm quyền.
Được phát triển dành riêng cho công việc trên đường dây trên không.
Các cấu hình trong bảng kỹ thuật có trọng lượng từ 25–42 kg, tùy loại dây dẫn.
Thiết bị driven by muscle power, giúp cấu trúc cơ khí gọn hơn so với Line Car có động cơ.
Có các phiên bản:
Bao gồm:
Sử dụng con lăn polyamide có ổ bi và lớp phủ chống trượt.
Thiết kế có safety belt phục vụ yêu cầu bảo vệ người vận hành.
Có thể bổ sung bộ đếm mét theo nhu cầu.
ZECK cung cấp khả năng phát triển cấu hình đặc biệt theo yêu cầu dự án.
ZECK Line Bicycle phù hợp với các nhóm khách hàng như:
Phục vụ kiểm tra, bảo trì và quản lý tình trạng đường dây.
Sử dụng trong các dự án xây dựng đường dây truyền tải và phân phối điện.
Hỗ trợ tiếp cận dây dẫn trong quá trình lắp đặt phụ kiện.
Hỗ trợ các công việc kiểm tra và bảo trì theo kế hoạch.
Có thể sử dụng như phương tiện tiếp cận trong những quy trình kiểm tra phù hợp.
Đây là xe đạp chuyên dụng chạy trên dây dẫn đường dây điện trên không, phục vụ kiểm tra, bảo trì và lắp đặt phụ kiện.
Không. Thiết bị được mô tả là driven by muscle power, tức vận hành bằng sức người.
Thiết bị được sử dụng để hỗ trợ:
Có. ZECK cung cấp cấu hình cho 2-bundle, 3-bundle và 4-bundle.
Các cấu hình được cung cấp trong bảng thông số đều có working load 100 kg.
Các cấu hình được cung cấp là 400, 457 hoặc 500 mm.
Thông số được cung cấp là 400 mm.
Các cấu hình được cung cấp là 400, 457 hoặc 500 mm.
Có. Xe có static brake và dynamic disc brake, đều được điều khiển bằng cần gạt thủ công.
Có. Tài liệu sản phẩm nêu safety belt.
Có thể lựa chọn meter counter.
Có. ZECK cung cấp special designs on request.
ZECK Line Bicycle là giải pháp tiếp cận chuyên dụng dành cho công tác kiểm tra, bảo trì và lắp đặt phụ kiện trên đường dây điện trên không. Với thiết kế vận hành bằng sức người, con lăn polyamide chịu lực có lớp phủ chống trượt, con lăn cách điện, hệ thống phanh tĩnh và phanh đĩa động lực, cùng khả năng cấu hình cho dây đơn, dây dẫn bó 2, 3 và 4 dây, sản phẩm đáp ứng nhiều nhu cầu chuyên biệt của ngành truyền tải điện.
Đối với dây dẫn bó 2 dây, cấu hình tham khảo có khoảng cách 400 / 457 / 500 mm, tải làm việc 100 kg và khối lượng 32 kg theo bảng thông số được cung cấp. Với 3-bundle, khối lượng tham khảo là 38 kg; 4-bundle là 42 kg.
Đặc biệt, khi lựa chọn ZECK LBP-01-01 – 77-6151 hoặc LBP-01-02 – 77-6153, cần xác nhận lại khối lượng thực tế với nhà cung cấp do tài liệu nguồn được cung cấp đang thể hiện hai giá trị khối lượng khác nhau giữa phần mô tả mã hàng và bảng cấu hình.
| Nhu cầu | Cấu hình |
|---|---|
| Dây dẫn đơn / earthwire | LBP-01-01 / ZECK 77-6151 |
| Dây dẫn bó 2 | LBP-01-02 / ZECK 77-6153 |
| Dây dẫn bó 3 | Line Bicycle 3-Bundle |
| Dây dẫn bó 4 | Line Bicycle 4-Bundle |
| Lắp spacer | Có |
| Lắp damper | Có |
| Lắp warning balls | Có |
| Kiểm tra đường dây | Có |
| Bộ đếm mét | Tùy chọn |
| Thiết kế đặc biệt | Theo yêu cầu |
