Kìm bấm cos thủy lực Klauke EK 60 VP/FT: bấm đến 300mm², không cần ngàm, lực ép 55kN

Kìm bấm cos thủy lực Klauke EK 60 VP/FT: bấm đến 300mm², không cần ngàm, lực ép 55kN

Tóm tắt nhanh

Klauke EK 60 VP/FT là kìm bấm cos thủy lực chạy pin Li-Ion 18V, lực ép 55kN, bấm cốt ống và đầu nối từ 16mm² đến 300mm² bằng phương pháp bấm 4 chốt (four-mandrel) với hệ thống định tâm có bằng sáng chế, không cần ngàm. Máy có đầu kín nắp lật kèm chốt khóa, xoay được, thủy lực 2 tầng, ARS, Bluetooth với ứng dụng Klauke Link và tín hiệu báo lỗi. Chu kỳ bấm 3–6 giây. Có hai hệ pin: Bosch (EK60VPFTCFB) hoặc Makita (EK60VPFTCFM).

Kìm bấm cos Klauke EK 60 VP/FT là gì?

Klauke EK 60 VP/FT là dụng cụ bấm đầu cốt thủy lực chạy pin cho cáp đồng tiết diện lớn, đến 300mm². Theo hãng, máy phù hợp để bấm cốt ống và đầu nối kiểu tiêu chuẩn, cũng như dây mềm và dây cực mềm (fine và ultra-fine stranded) đến 300mm².

Điểm khác biệt chính là không dùng ngàm thay thế. Máy bấm bằng 4 chốt quanh đầu cốt, kèm hệ thống định tâm có bằng sáng chế. Bạn không phải mang theo bộ ngàm hay chọn ngàm theo từng cỡ cáp.

Máy dùng thủy lực 2 tầng (tiến nhanh rồi mới ép lực), kết hợp ARS để bấm nhanh. Dữ liệu hiển thị trên màn hình máy và ứng dụng Klauke Link®. Máy có hai phiên bản pin: Bosch hoặc Makita. [Bổ sung: phiên bản pin bạn đang bán.]

Đặc điểm nổi bật của Klauke EK 60 VP/FT

1. Bấm 4 chốt, không cần ngàm, có định tâm

Theo hãng, máy dùng phương pháp bấm 4 chốt với hệ thống định tâm có bằng sáng chế và không yêu cầu ngàm. Bạn tiết kiệm thời gian đổi ngàm và tránh chọn nhầm. [Bổ sung: mô tả cơ chế chi tiết nếu bạn có tài liệu chính hãng.]

2. Phù hợp dây mềm và dây cực mềm đến 300mm²

Máy bấm được cốt ống và đầu nối kiểu tiêu chuẩn, cũng như loại dành cho dây mềm và dây cực mềm, trong dải đến 300mm².

3. Thủy lực 2 tầng: tiến nhanh và ép lực

Hệ thủy lực 2 tầng có hành trình tiến nhanh và hành trình ép lực. Cách này giúp rút ngắn thời gian bấm so với việc ép lực suốt hành trình.

4. ARS: bấm nhanh, kiểm soát vị trí

ARS (Automatic Return Stop) kiểm soát vị trí khi bấm nhiều lần trên cùng một mối nối, giúp chu trình nhanh hơn. [Bổ sung: cách kích hoạt ARS theo hướng dẫn chính hãng.]

5. Màn hình và ứng dụng Klauke Link®

Toàn bộ dữ liệu máy hiển thị trên màn hình và đọc qua Bluetooth bằng Klauke Link®, nền tảng di động của hãng cho các dụng cụ Klauke có Bluetooth. Theo hãng, đăng ký đơn giản và ứng dụng cung cấp dữ liệu thời gian thực ngay trên điện thoại hoặc máy tính bảng.

6. Tín hiệu hình ảnh và âm thanh khi có lỗi

Máy cảnh báo bằng tín hiệu quang và âm thanh khi xảy ra lỗi, giúp nhận ra mối bấm không đạt ngay tại chỗ.

7. Đầu kín nắp lật có chốt khóa, xoay được

Đầu kín dạng nắp lật kèm chốt khóa giữ đầu cốt chắc chắn khi chịu lực lớn. Đầu xoay được giúp chỉnh góc làm việc trong tủ điện hoặc hố cáp.

8. Trọng tâm cân bằng, làm việc ít mỏi

Theo hãng, trọng tâm cân bằng giúp làm việc không mỏi. Điều này đáng chú ý với máy nặng 4,9–5,1kg.

9. Hai lựa chọn hệ pin: Bosch hoặc Makita

Pin 18V Li-Ion có hai phiên bản. Bản Makita sạc nhanh hơn (36 phút) và nhẹ hơn 0,2kg. Bản Bosch có pin dung lượng lớn hơn (5,0Ah). [Bổ sung: xác nhận khả năng dùng chung pin với dụng cụ khác.]

10. Vận hành một nút, đèn LED, tự động rút đầu, hiển thị mức pin và bảo dưỡng

Mọi chức năng điều khiển bằng một nút. Đèn LED chiếu sáng vùng làm việc. Đầu bấm tự động rút về khi xong. Máy hiển thị mức sạc và trạng thái bảo dưỡng để luôn sẵn sàng.

Thông số kỹ thuật chi tiết

Lưu ý: theo ghi chú của hãng, Klauke có thể cải tiến, thay đổi thông số hoặc ngừng sản xuất model mà không báo trước. Hãy xác nhận thông số mới nhất với nhà cung cấp.

Mã đặt hàng và bộ sản phẩm

Trang bị tiêu chuẩn:

Mỗi phiên bản đi kèm pin và bộ sạc tương ứng hệ Bosch hoặc Makita, cùng vali KK120NG. Pin RALB2EU và RAL40 cũng được hãng liệt kê là phụ kiện mua thêm, hữu ích để làm pin dự phòng. [Bổ sung: tình trạng sẵn hàng, pin dự phòng nếu bạn bán.]

Khả năng tương thích: bấm được những loại đầu cốt nào?

Theo tài liệu hãng, máy bấm:

Tài liệu không nêu bảng chi tiết theo từng loại cốt. [Bổ sung: bảng tương thích chi tiết từ nhà cung cấp, ví dụ dải bấm riêng cho cốt ống, đầu nối, dây mềm.] Mình chưa khẳng định máy bấm được cốt nhôm, nhôm/đồng, cốt theo DIN, đầu cos ống hay kẹp chữ C/H, vì tài liệu không đề cập. Máy cũng không phù hợp với dây nhỏ hơn 16mm². Với cốt nhôm hoặc nhiều loại cốt khác, hãy xem EK50/5, EK50/18 hoặc EK60/22.

Ứng dụng thực tế

• Tủ điện phân phối, tủ đóng cắt cỡ lớn: dải đến 300mm², không cần đổi ngàm.
• Thi công cáp động lực, trạm biến áp, hạ tầng điện: chạy pin, không cần dây nguồn hay trạm bơm rời.
• Đấu nối cáp đồng mềm và cực mềm: phù hợp tủ điện và thiết bị cần cáp linh hoạt.
• Dự án cần kiểm soát chất lượng: tín hiệu báo lỗi, màn hình và dữ liệu Bluetooth hỗ trợ đảm bảo chất lượng mối bấm.
• Bảo trì, sửa chữa: không mang theo bộ ngàm, gọn hơn khi đi hiện trường.

Hướng dẫn sử dụng cơ bản và lưu ý an toàn

Quy trình chỉ mang tính tham khảo. Hãy đọc kỹ hướng dẫn sử dụng chính thức của Klauke (có bản riêng cho EK60VPFTCFB và EK60VPFTCFM) trước khi vận hành.

1. Sạc pin đầy (Bosch khoảng 45 phút, Makita khoảng 36 phút), kiểm tra mức sạc.
2. Chọn đầu cốt đúng loại và tiết diện.
3. Tuốt dây đúng chiều dài, luồn dây vào đầu cốt đúng vị trí vùng bấm.
4. Mở nắp lật, đặt đầu cốt vào, đóng nắp và khóa chốt theo hướng dẫn. Xoay đầu máy về góc thuận tiện nếu cần.
5. Nhấn nút điều khiển đến khi hoàn tất (3–6 giây). Máy tự định tâm, bấm và tự động rút đầu về. Với bấm nhiều điểm, dùng ARS theo hướng dẫn.
6. Chú ý tín hiệu quang và âm thanh. Nếu báo lỗi, kiểm tra lại mối bấm.
7. Kiểm tra mối bấm bằng mắt và kéo thử nhẹ.
8. Theo dõi hiển thị bảo dưỡng hoặc dữ liệu qua Klauke Link®.

Lưu ý:

• Chỉ dùng trong khoảng -10°C đến +40°C.
• Chỉ bấm các loại đầu cốt nằm trong danh mục tương thích của hãng.
• Dùng pin và bộ sạc đúng hệ Bosch hoặc Makita.
• Máy nặng khoảng 5kg, hãy giữ tư thế vững khi làm việc trên cao.

So sánh EK 60 VP/FT với EK60VP

Nói gọn lại: nếu cần bấm cốt đồng đến 300mm² không cần ngàm, với đầu kín có chốt khóa và Klauke Link®, hãy chọn EK 60 VP/FT. Nếu cáp chỉ đến 240mm² hoặc cần bấm từ 10mm², EK60VP phù hợp hơn. Nếu cần bấm nhiều loại cốt khác (nhôm, DIN, kẹp...), hãy chọn dòng dùng ngàm như EK60/22.

Ai nên mua Klauke EK 60 VP/FT?

• Nhà thầu điện công nghiệp bấm cốt ống đồng cỡ lớn, muốn không phải mang theo ngàm.
• Xưởng tủ điện, tủ đóng cắt cần kết quả đồng đều nhờ định tâm.
• Đơn vị làm việc với cáp mềm và cực mềm đến 300mm².
• Dự án yêu cầu kiểm soát chất lượng nhờ tín hiệu báo lỗi và Klauke Link®.
• Đơn vị đã có pin Bosch hoặc Makita 18V.

Câu hỏi thường gặp (FAQ)

Klauke EK 60 VP/FT bấm được dây cỡ nào?
Từ 16mm² đến 300mm², với cốt ống và đầu nối kiểu tiêu chuẩn cũng như dây mềm và cực mềm.

Máy có cần ngàm không?
Không. Máy bấm 4 chốt với hệ thống định tâm có bằng sáng chế, không cần ngàm.

Lực ép của máy là bao nhiêu?
55kN.

EK60VPFTCFB và EK60VPFTCFM khác nhau thế nào?
Cùng thông số bấm, khác hệ pin. Bản Bosch: 5,0Ah, sạc 45 phút, nặng 5,1kg. Bản Makita: 4,0Ah, sạc 36 phút, nặng 4,9kg.

Một lần sạc bấm được bao nhiêu mối?
Hãng nêu khoảng 300 mối ở Cu 150mm² cho bản Makita. Bản Bosch chưa có số liệu trong tài liệu.

Mỗi lần bấm mất bao lâu?
3 đến 6 giây, tùy tiết diện.

ARS là gì?
Automatic Return Stop, giúp kiểm soát vị trí khi bấm nhiều lần, chu trình nhanh hơn.

Klauke Link® là gì?
Nền tảng di động của Klauke, kết nối Bluetooth với dụng cụ để xem dữ liệu thời gian thực trên điện thoại hoặc máy tính bảng.

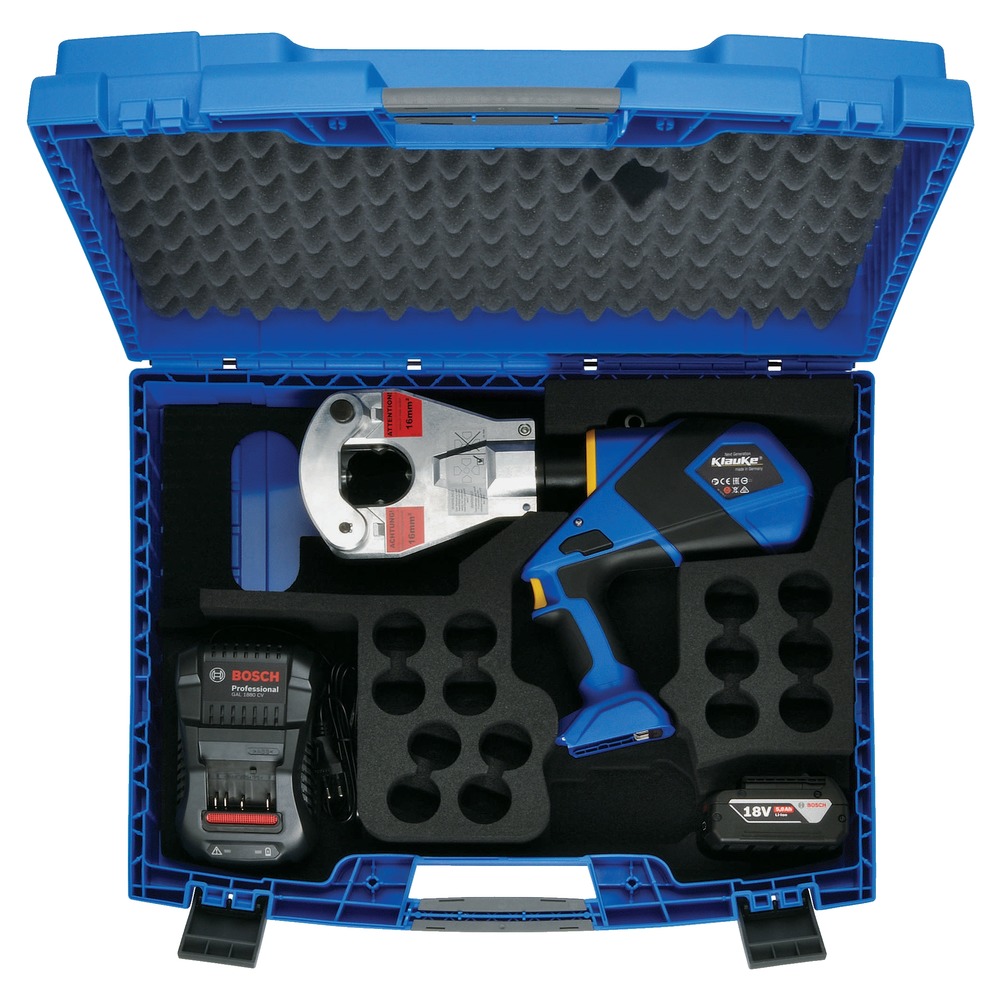

Bộ sản phẩm gồm những gì?
Máy, pin và bộ sạc nhanh theo hệ Bosch hoặc Makita, và vali nhựa cứng KK120NG.

Máy bấm được cốt nhôm hoặc đầu cos ống không?
Tài liệu hãng không đề cập. Hãy xác nhận với nhà cung cấp hoặc xem các dòng dùng ngàm.

EK 60 VP/FT khác EK60VP ở điểm nào?
Dải 16–300mm² (so với 10–240mm²), đầu kín có chốt khóa (so với đầu hở), dùng Klauke Link® (so với iPress).

Nhiệt độ môi trường cho phép là bao nhiêu?
-10°C đến +40°C.

Bảo hành bao lâu?
[Bổ sung chính sách bảo hành tại Việt Nam.]

Kết luận

Klauke EK 60 VP/FT là kìm bấm cos thủy lực chạy pin 18V, lực ép 55kN, bấm cốt ống và đầu nối đồng 16–300mm² bằng 4 chốt định tâm, không cần ngàm. Máy có thủy lực 2 tầng, ARS, đầu kín có chốt khóa xoay được, tín hiệu báo lỗi và Klauke Link®, với hai phiên bản pin Bosch hoặc Makita. Với nhà thầu và xưởng tủ điện bấm cốt đồng cỡ lớn, đây là lựa chọn đáng cân nhắc.
