Klauke EK 35/4 ML là kìm bấm cos thủy lực chạy pin Li-Ion 10,8V (2,5Ah), lực ép 35kN, bấm đầu cốt từ 6mm² đến 150mm². Máy có đầu bấm mỏng (slim head) dạng đầu kín nắp lật xoay được, dùng ngàm thay thế series 4, hành trình 9mm, nặng 1,6kg gồm pin. Chu kỳ bấm từ 3 đến 4 giây tùy tiết diện, và mỗi lần sạc bấm được khoảng 200 mối với cốt Cu 120mm².
| Hạng mục | Thông tin |
|---|---|
| Hãng | Klauke |
| Model | EK 35/4 ML (mã đặt hàng EK354ML) |
| Loại | Kìm bấm cos thủy lực chạy pin |
| Lực ép | 35kN |
| Dải bấm | 6 – 150mm² |
| Hành trình/độ mở ngàm | 9mm |
| Chu kỳ bấm | 3 – 4 giây |
| Số lần bấm mỗi lần sạc | Khoảng 200 (Cu 120mm²) |
| Pin | 10,8V, 2,5Ah, Li-Ion (27Wh) |
| Thời gian sạc | Khoảng 45 phút |
| Trọng lượng (gồm pin) | 1,6kg |
| Ngàm bấm | Series 4, bấm hẹp (narrow crimping) |
Klauke EK 35/4 ML là dụng cụ bấm đầu cốt thủy lực chạy pin dành cho cáp tiết diện trung bình đến lớn. Máy kết hợp lực ép 35kN với trọng lượng chỉ 1,6kg, nên một người có thể cầm một tay và thao tác ngay tại điểm đấu nối mà không cần trạm bơm thủy lực rời hay nguồn điện lưới.
Hãng nhấn mạnh ba điểm của dòng máy này: dải tiết diện lớn đến 150mm², đầu bấm mỏng phù hợp nơi không gian là yếu tố quyết định, và pin Li-Ion 10,8V có hiển thị mức sạc. Máy dùng hệ ngàm thay thế series 4 với kiểu bấm hẹp, nên bạn đổi ngàm theo từng loại đầu cốt: cốt ống đồng, cốt nhôm, cốt Al/Cu, cốt theo DIN, đầu cos ống, kẹp chữ C và nhiều loại khác.
Điểm cần lưu ý khi mua: bộ tiêu chuẩn chưa gồm ngàm. Bạn cần chọn ngàm phù hợp với loại cốt thực tế của mình, hoặc mua bản set đã kèm sẵn ngàm HR 4 hay HD 4 (xem phần bộ sản phẩm bên dưới).
Với ngàm HR 4, máy bấm cốt ống đồng từ 6 đến 150mm². Đây là dải khá rộng cho một dụng cụ cầm tay chạy pin, đáp ứng phần lớn cáp động lực trong tủ điện, trạm và công trình công nghiệp.
Theo hãng, đầu bấm mỏng là lợi thế khi không gian bị hạn chế. Trong tủ điện dày đặc cáp, hộp đấu nối hay máng cáp chật, đầu mỏng giúp bạn đưa ngàm vào đúng vị trí bấm mà không phải tháo dỡ hay uốn lại cáp xung quanh.

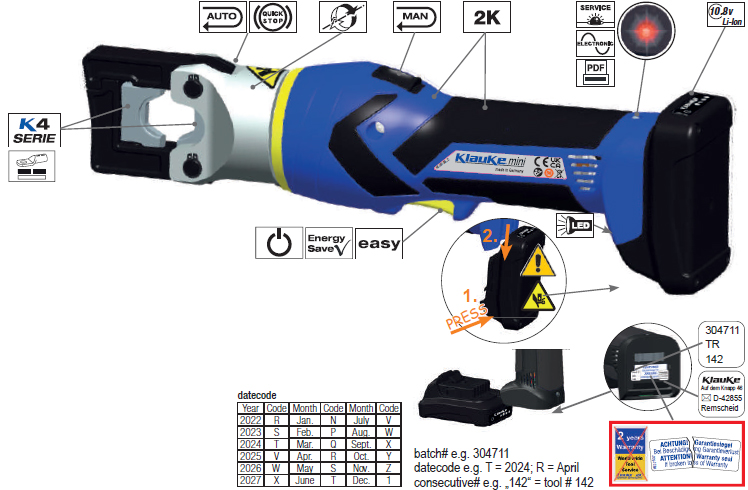

Máy có đầu kín kiểu nắp lật (closed head, flip top style) và đầu xoay được (rotatable). Đầu kín giữ đầu cốt chắc chắn trong vùng bấm, còn đầu xoay giúp bạn chỉnh góc làm việc thuận tiện mà không phải vặn cổ tay.
Mọi chức năng được điều khiển bằng một nút duy nhất. Người mới làm quen nhanh, ít nhầm thao tác, phù hợp khi nhiều thợ luân phiên dùng chung một máy.
Vỏ máy nhựa hai thành phần có lớp lót mềm, cầm êm và chống trơn khi làm việc kéo dài hoặc khi đeo găng. Bạn có thể dùng một tay giữ cáp, tay còn lại điều khiển máy.
Máy nặng 1,6kg gồm cả pin, khá nhẹ so với lực ép 35kN. Việc nâng máy lên cao hoặc thao tác trong tư thế gượng ép ít gây mỏi hơn.
Khi chu trình bấm xong, máy tự động rút piston về. Bạn không phải thao tác thêm và có thể chuyển ngay sang mối bấm tiếp theo.
Pin Li-Ion 10,8V, 2,5Ah (27Wh), có đèn hiển thị mức sạc. Thời gian sạc khoảng 45 phút. [Bổ sung: pin dự phòng nếu bạn có bán, khuyến nghị cho ca làm việc dài.]
Đèn LED nhắc bảo dưỡng giúp bạn biết khi nào cần đưa máy đi kiểm tra theo khuyến nghị của hãng, không phải tự ghi nhớ số lần bấm.
| Thông số | Giá trị |
|---|---|
| Lực ép | 35kN |
| Hành trình/độ mở ngàm | 9mm |
| Dải bấm | 6 – 150mm² |
| Chu kỳ bấm | 3 giây đến 4 giây (tùy tiết diện bấm) |
| Số lần bấm mỗi lần sạc | Khoảng 200 (Cu 120mm²) |
| Điện áp pin | 10,8V |
| Dung lượng pin | 2,5Ah, Li-Ion |
| Thời gian sạc | Khoảng 45 phút |
| Trọng lượng (gồm pin) | 1,6kg |
| Nhiệt độ môi trường làm việc | -10°C đến +40°C |
Lưu ý: theo ghi chú của hãng, Klauke có thể cải tiến hoặc thay đổi thông số, hoặc ngừng sản xuất model mà không báo trước. Hãy xác nhận thông số mới nhất với nhà cung cấp trước khi đặt hàng. Số lần bấm khoảng 200 được đo với cốt Cu 120mm². Với tiết diện nhỏ hơn, số mối bấm mỗi lần sạc có thể khác.
Bộ tiêu chuẩn (mã EK354ML):
| Mã | Mô tả |
|---|---|
| EK354ML | Kìm bấm cos thủy lực dùng pin 6 – 150mm² |
| RAML1225 | Pin Li-Ion 10,8V / 2,5Ah (27Wh) |
| LGML1 | Bộ sạc pin Li-Ion 10,8V, 230V |
| KKML | Vali nhựa cứng đựng dụng cụ |
Lưu ý quan trọng: bộ tiêu chuẩn không kèm ngàm bấm. Bạn cần mua ngàm series 4 phù hợp loại đầu cốt.
Các bản set có kèm ngàm:
| Mã | Mô tả |
|---|---|
| EK354MLSETHR | Máy kèm bộ ngàm HR 4, bấm 6 – 150mm² |
| EK354MLSETHD | Máy kèm bộ ngàm HD 4, bấm 6 – 120mm² |
[Bổ sung: tình trạng sẵn hàng của từng bản set và từng loại ngàm. Xác nhận với nhà cung cấp tên gọi "EK 35/4-L" trong mục variants của hãng.]
Máy dùng ngàm series 4. Bạn chọn ngàm theo loại đầu cốt, vật liệu và tiết diện dây.
| Loại đầu cốt | Dải tiết diện | Ngàm phù hợp |
|---|---|---|
| Đầu cốt ống và đầu nối ống kiểu tiêu chuẩn, đầu cốt ống cho kết nối tủ điện | 6 – 150mm² | Ngàm HR 4 |
| Đầu cốt bọc nhựa và đầu nối ép kiểu tiêu chuẩn, cốt pin bọc nhựa | 10 – 70mm² | Ngàm HIS 4 (press inserts) |
| Đầu cốt ống và đầu nối ống cho dây mềm nhiều sợi nhỏ | 10 – 35mm² | Ngàm HF 4 |
| Loại đầu cốt | Dải tiết diện | Ngàm phù hợp |
|---|---|---|
| Đầu cốt ống và đầu nối ống, VA | 1,5 – 2,5mm² | Ngàm HN 4 (bấm dập điểm) |
| Đầu cốt ống và đầu nối ống, VA | 4 – 16mm² | Ngàm HN 4 (bấm dập điểm kép) |
| Đầu cốt ống và đầu nối ống, Ni | 1,5 – 2,5mm² | Chưa nêu trong tài liệu |
| Đầu cốt ống và đầu nối ống, Ni | 4 – 16mm² | Chưa nêu trong tài liệu |
| Loại đầu cốt | Dải tiết diện | Ngàm phù hợp |
|---|---|---|
| Đầu cốt ép (DIN 46235) và đầu nối (DIN 46237, phần 1) | 6 – 120mm² | Ngàm HD 4 |
| Đầu cốt không hàn (DIN 46234), cốt pin (DIN 46230), đầu nối không hàn (DIN 46341) | 10 – 35mm² | Ngàm HQ 4 |
| Đầu cốt không hàn bọc nhựa và cốt pin bọc nhựa | 10 – 16mm² | Ngàm HISQ 4 |
| Loại | Dải tiết diện | Ngàm phù hợp |
|---|---|---|
| Ngàm tạo tròn sơ bộ cho dây hình quạt Al và Cu, cáp 3 lõi và 4 lõi hình quạt | 16 sm – 150 se / 120 sm | Ngàm HRU 4 |
| Loại | Dải tiết diện | Ngàm phù hợp |
|---|---|---|
| Đầu cốt ép và đầu nối theo DIN, Al | 10 rm/sm, 95 re/se | Ngàm HA 4 |
| Đầu cốt ép và đầu nối, Al/Cu | 10 rm/sm, 95 re/se | Chưa nêu trong tài liệu |
| Loại | Dải tiết diện | Ngàm phù hợp |
|---|---|---|
| Kẹp đấu nối kiểu chữ C (C-type terminal clamps) | 10 – 35mm² | Ngàm HC 4 / HMC 4 |
| Đầu cos ống (cable end sleeves) | 10 – 50mm² | Ngàm HAES 4 |
Mẹo chọn ngàm: hãy xác định loại đầu cốt (đồng, nhôm hay nhôm/đồng; có bọc nhựa hay không; theo DIN hay loại thương mại), dạng ruột dẫn (tròn, nén chặt, hình quạt, dây mềm) và tiết diện trước khi đặt hàng. Mỗi ngàm có biên dạng bấm riêng, và dùng sai ngàm có thể làm mối nối không đạt yêu cầu. Máy này không phù hợp với dây nhỏ hơn 6mm². Với dây điều khiển nhỏ, hãy xem dòng khác như Klauke EK-50-ML hoặc EK15/50 (0,14–50mm²).
Dải bấm đến 150mm² bao phủ các dây động lực trong tủ. Đầu mỏng và đầu xoay giúp thao tác ở nơi cáp dày đặc.
Máy chạy pin, không cần dây nguồn hay trạm bơm rời, nhẹ và cầm một tay được. Phù hợp công trình chưa có nguồn điện ổn định.
Với ngàm HA 4, máy bấm cốt và đầu nối nhôm theo DIN. Đây là ưu điểm cho các công trình dùng cáp nhôm trong hạ tầng điện. [Bổ sung: thông tin dự án tham chiếu nếu có.]
Ngàm HRU 4 tạo tròn sơ bộ cho dây hình quạt Al và Cu, kể cả cáp 3 lõi và 4 lõi, trước khi bấm đầu cốt hoặc ống nối.
Thợ bảo trì phải xử lý nhiều loại cốt và cỡ cáp. Một thân máy cùng bộ ngàm series 4 giúp giảm số dụng cụ phải mang theo, trong khi đầu mỏng giúp tiếp cận các điểm đấu nối chật.

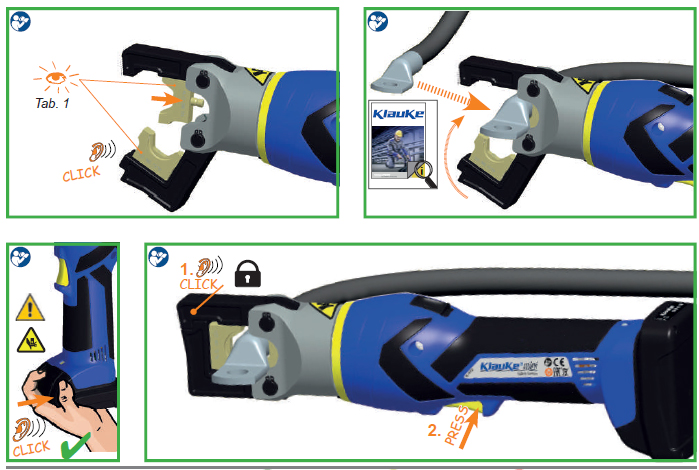

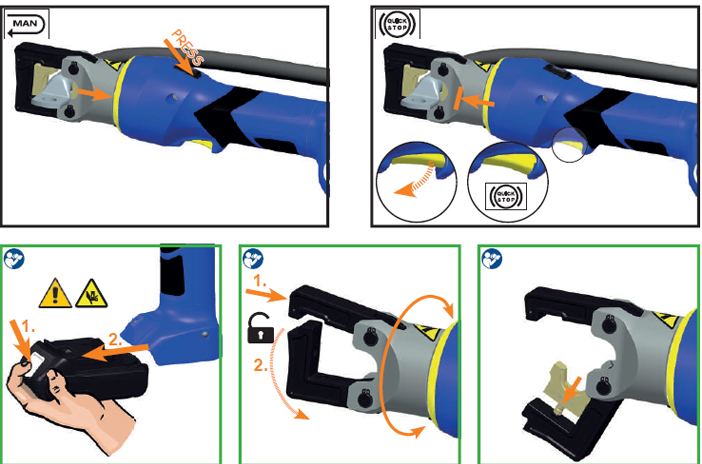

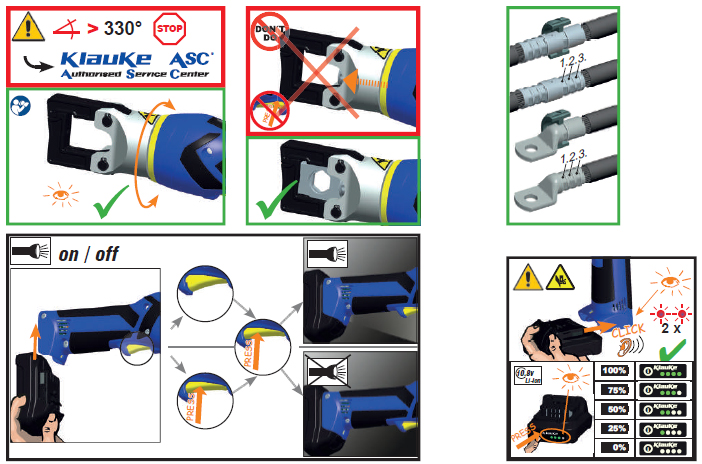

Quy trình dưới đây chỉ mang tính tham khảo. Hãy đọc kỹ hướng dẫn sử dụng chính thức của Klauke trước khi vận hành.
Một số lưu ý:
| Tiêu chí | EK-50-ML | EK15/50 | EK 30 ID ML | EK 35/4 ML |
|---|---|---|---|---|
| Nguyên lý | Điện cơ | Thủy lực | Thủy lực | Thủy lực |
| Lực ép | 15kN | 13kN | 30kN | 35kN |
| Dải bấm | 0,14 – 50mm² | 0,14 – 50mm² | 6 – 120mm² | 6 – 150mm² |
| Cách đổi loại đầu cốt | Thay ngàm series 50 | Thay ngàm series 50 | Bấm dập điểm, không thay ngàm | Thay ngàm series 4 |
| Kiểu đầu | Thân thẳng "In-line" | Hở, xoay được | Kín nắp lật, xoay được | Kín nắp lật, xoay được, đầu mỏng |
| Hành trình | Chưa nêu | 9mm | 22mm | 9mm |
| Chu kỳ bấm | < 1,5 giây | Khoảng 2 giây | 2,5 – 5 giây | 3 – 4 giây |
| Pin | 1,5Ah | 1,5Ah | 2,5Ah | 2,5Ah |
| Trọng lượng (gồm pin) | 0,96kg | 1,5kg | 1,95kg | 1,6kg |
Nói gọn lại:
Klauke EK 35/4 ML bấm được dây cỡ nào?
Từ 6mm² đến 150mm² với ngàm HR 4. Dải cụ thể phụ thuộc loại đầu cốt và ngàm sử dụng. Ví dụ ngàm HD 4 bấm 6–120mm², ngàm HQ 4 bấm 10–35mm².
Lực ép của máy là bao nhiêu?
35kN.
Bộ tiêu chuẩn có kèm ngàm không?
Không. Bộ tiêu chuẩn gồm thân máy, pin, bộ sạc và vali. Bạn cần mua ngàm series 4 riêng hoặc chọn bản set kèm ngàm HR 4 (EK354MLSETHR) hay HD 4 (EK354MLSETHD).
Máy bấm được cốt nhôm không?
Có, với ngàm HA 4 cho đầu cốt và đầu nối nhôm theo DIN (10 rm/sm, 95 re/se).
Máy bấm được dây hình quạt (sector) không?
Có, với ngàm HRU 4 (tạo tròn sơ bộ cho dây hình quạt Al và Cu, cáp 3 lõi và 4 lõi).
Một lần sạc bấm được bao nhiêu mối?
Khoảng 200 mối với cốt Cu 120mm².
Mỗi lần bấm mất bao lâu?
Từ 3 đến 4 giây, tùy tiết diện bấm.
Sạc pin mất bao lâu?
Khoảng 45 phút.
Máy nặng bao nhiêu?
1,6kg, đã gồm pin.
Đầu máy có xoay được không?
Có. Máy có đầu kín dạng nắp lật, xoay được, và đầu bấm mỏng phù hợp không gian hẹp.
Có dùng ngàm series 50 của EK-50-ML hoặc EK15/50 cho máy này không?
Không. EK 35/4 ML dùng ngàm series 4, còn EK-50-ML và EK15/50 dùng ngàm series 50. Hai hệ ngàm không thay thế cho nhau.
Có bấm được dây nhỏ hơn 6mm² không?
Không nằm trong dải bấm của máy này (từ 6mm²), trừ một số loại cốt đặc thù theo bảng tương thích. Với dây nhỏ hơn, hãy xem EK-50-ML hoặc EK15/50.
Nhiệt độ môi trường cho phép là bao nhiêu?
-10°C đến +40°C.
Bảo hành bao lâu?
[Bổ sung chính sách bảo hành tại Việt Nam.]
Klauke EK 35/4 ML là kìm bấm cos thủy lực chạy pin có lực ép 35kN, dải bấm 6–150mm², đầu bấm mỏng kèm đầu kín nắp lật xoay được, nặng 1,6kg và dùng pin Li-Ion 10,8V/2,5Ah. Máy điều khiển bằng một nút, tự động nhả khi xong, và dùng hệ ngàm series 4 để bấm cốt đồng, cốt nhôm, cốt Al/Cu, cốt theo DIN, kẹp chữ C và đầu cos ống. Với xưởng tủ điện, nhà thầu cơ điện và đội bảo trì cần bấm cáp lớn trong không gian hẹp, đây là lựa chọn đáng cân nhắc. Hãy nhớ chọn đúng ngàm vì bộ tiêu chuẩn không kèm ngàm.
| Hạng mục | Thông tin |
|---|---|
| Hãng | Klauke |
| Model | EK 35/4 ML (mã đặt hàng EK354ML) |
| Loại | Kìm bấm cos thủy lực chạy pin |
| Lực ép | 35kN |
| Dải bấm | 6 – 150mm² |
| Hành trình/độ mở ngàm | 9mm |
| Chu kỳ bấm | 3 – 4 giây |
| Số lần bấm mỗi lần sạc | Khoảng 200 (Cu 120mm²) |
| Pin | 10,8V, 2,5Ah, Li-Ion (27Wh) |
| Thời gian sạc | Khoảng 45 phút |
| Trọng lượng (gồm pin) | 1,6kg |
| Ngàm bấm | Series 4, bấm hẹp (narrow crimping) |
