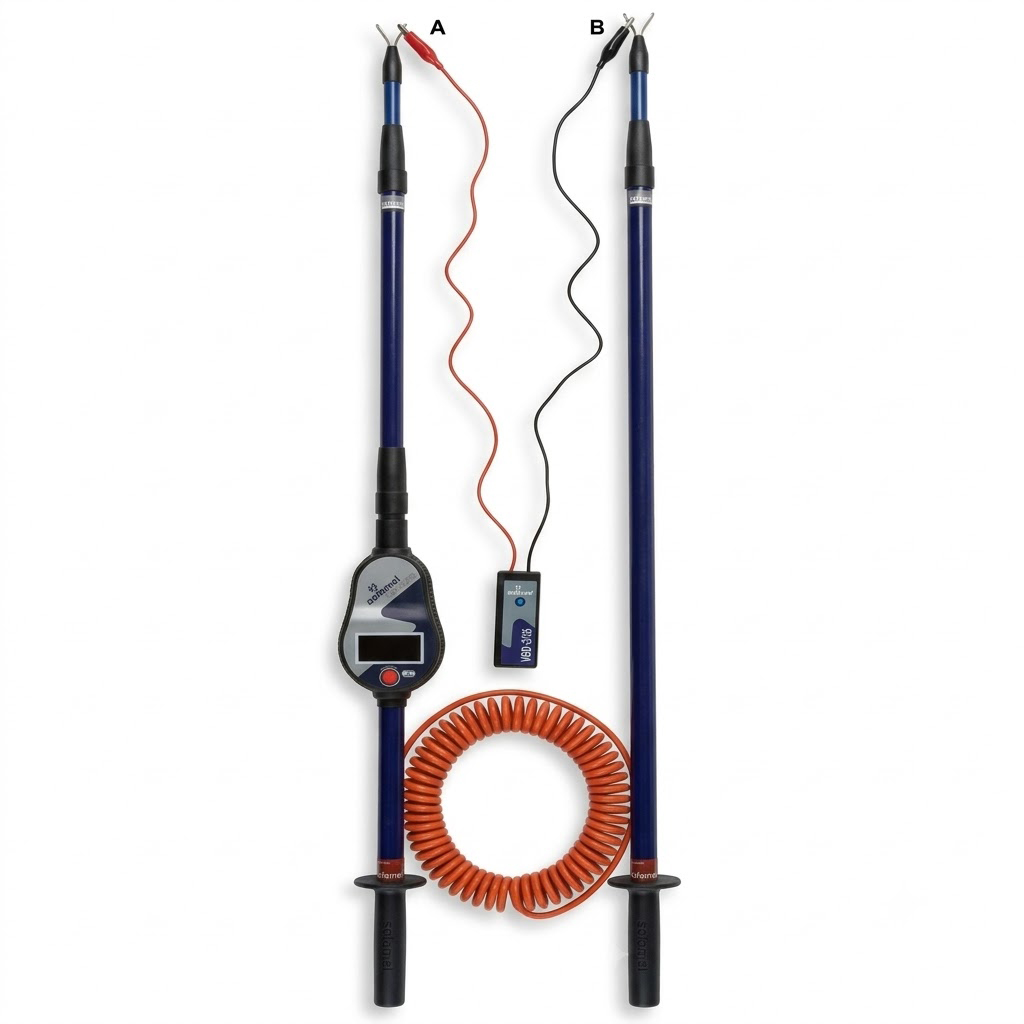

Sofamel VBD-3/36 là detector điện áp hai cực trung áp OLED, 3–36kV AC/DC theo bảng mã, 50/60Hz, tự động phát hiện, LED và còi cảnh báo.
Sofamel VBD-3/36 là thiết bị phát hiện điện áp hai cực dành cho mạng điện trung áp, được thiết kế để kiểm tra sự hiện diện và trạng thái điện áp bằng phương pháp đo giữa hai cực.
Điểm nổi bật của VBD-3/36 là màn hình OLED kỹ thuật số, cho phép người vận hành quan sát giá trị điện áp được phát hiện/đo trực tiếp trên thiết bị. Bên cạnh màn hình số, thiết bị còn sử dụng đèn LED và còi cảnh báo âm thanh để thông báo trạng thái điện áp.
VBD-3/36 có thiết kế cầm tay, kích thước thuận tiện cho công tác kiểm tra tại hiện trường. Thiết bị có khả năng tự động khởi động khi phát hiện điện áp và tự động chuyển sang chế độ chờ sau khoảng 2 phút không phát hiện điện áp.
Theo tài liệu được cung cấp, thiết bị sử dụng pin 9 V loại 6LR61, có thể sử dụng trong nhà và ngoài trời trong điều kiện khô ráo.
| Thông số | Giá trị |
|---|---|
| Thương hiệu | Sofamel |
| Model | VBD-3/36 |
| Loại thiết bị | Thiết bị phát hiện điện áp hai cực |
| Ứng dụng | Mạng điện trung áp |
| Màn hình | OLED kỹ thuật số |
| Phạm vi điện áp theo mô tả | 1–36 kV AC/DC |
| Phạm vi trong bảng mã | 3–36 kV |
| Tần số | 50 Hz hoặc 60 Hz |
| Khởi động | Tự động khi phát hiện điện áp |
| Tự động ngắt/chờ | Sau 2 phút không phát hiện |
| Dòng tiêu thụ ở chế độ chờ | <1 µA |
| Chỉ thị | LED + màn hình số + còi |
| Anten | Có thể tháo rời |
| Anten góc 45° | Tùy chọn, không bao gồm |
| Pin | 9 V – 6LR61 |
| Môi trường | Trong nhà/ngoài trời, khô ráo |
VBD-3/36 được thiết kế theo dạng Bipolar Voltage Detector – thiết bị phát hiện điện áp hai cực.
Khác với các detector một cực sử dụng một đầu dò để phát hiện điện áp theo nguyên lý cảm ứng hoặc điện trường, thiết bị hai cực được sử dụng để kiểm tra điện áp giữa các điểm theo cấu hình của thiết bị và phụ kiện.
VBD-3/36 được phát triển cho mạng điện trung áp, phục vụ công tác kiểm tra trạng thái điện áp trong quá trình vận hành, bảo trì và kiểm tra thiết bị.
Một trong những điểm khác biệt quan trọng của VBD-3/36 là màn hình OLED.
Thay vì chỉ cung cấp tín hiệu có/không có điện áp, màn hình kỹ thuật số cho phép người vận hành quan sát thông tin điện áp được thiết bị hiển thị.
Điều này giúp:
Đây là điểm giúp VBD-3/36 phù hợp với nhóm thiết bị kiểm tra điện áp trung áp có hiển thị kỹ thuật số.
VBD-3/36 sử dụng đồng thời nhiều phương thức chỉ thị:
Hiển thị thông tin điện áp trên màn hình kỹ thuật số.
Cung cấp chỉ thị quang học về trạng thái concordance/discordance theo thiết kế của thiết bị.
Thiết bị sử dụng còi áp suất cao để tạo cảnh báo âm thanh khi phát hiện trạng thái tương ứng.
Việc kết hợp:
OLED + LED + còi
giúp người vận hành có nhiều kênh thông tin trong quá trình kiểm tra.
Tài liệu mô tả VBD-3/36 có phạm vi:
1–36 kV AC/DC
Tuy nhiên, trong bảng mã sản phẩm do tài liệu cung cấp, cả hai phiên bản 50 Hz và 60 Hz đều được ghi:
3–36 kV
Do có sự khác biệt giữa phần mô tả và bảng dữ liệu, SmartMall nên không dùng “1 kV” làm thông số bán hàng chính thức nếu chưa đối chiếu datasheet/chứng nhận gốc của Sofamel.
| Mã | Model | Tần số | Phạm vi trong bảng |
|---|---|---|---|
| 660105 | VBD-3/36-50Hz | 50 Hz | 3–36 kV |
| 660110 | VBD-3/36-60Hz | 60 Hz | 3–36 kV |
Khuyến nghị dữ liệu catalog: ghi 3–36 kV AC/DC cho hai mã trên cho đến khi có tài liệu Sofamel xác nhận khác.
Sofamel VBD-3/36 có hai phiên bản được cung cấp trong bảng sản phẩm:
Phù hợp với các hệ thống điện xoay chiều sử dụng tần số 50 Hz theo phạm vi kỹ thuật của thiết bị.
Dành cho hệ thống sử dụng tần số 60 Hz theo cấu hình sản phẩm.
Việc lựa chọn phiên bản 50 Hz hoặc 60 Hz cần căn cứ vào tần số của hệ thống điện cần kiểm tra.
VBD-3/36 được trang bị chức năng:
Automatic start-up using detection of voltage
Tức thiết bị có khả năng tự động khởi động khi phát hiện điện áp.
Tính năng này giúp giảm thao tác thủ công của người sử dụng và hỗ trợ thiết bị hoạt động khi có tín hiệu điện áp phù hợp với điều kiện phát hiện.
Sau khoảng:
2 phút không phát hiện điện áp
thiết bị tự động ngắt hoạt động chính và chuyển sang chế độ chờ – Stand-by.
Ở trạng thái này, mức tiêu thụ điện được công bố:
< 1 µA
Tính năng này giúp giảm tiêu hao năng lượng của pin trong thời gian thiết bị không phát hiện điện áp.
VBD-3/36 sử dụng:
Pin 9 V – loại 6LR61
Người sử dụng cần kiểm tra tình trạng pin trước khi đưa thiết bị vào công việc.
Pin yếu có thể ảnh hưởng đến khả năng hiển thị, cảnh báo hoặc hoạt động của thiết bị. Vì vậy, kiểm tra nguồn trước khi làm việc là một phần quan trọng trong công tác chuẩn bị.
VBD-3/36 được thiết kế với:
Anten có thể tháo rời.
Tài liệu cũng đề cập đến:
Anten góc 45°
nhưng không được bao gồm trong cấu hình tiêu chuẩn theo thông tin được cung cấp.
Do đó, khi lập BOM hoặc báo giá cần phân biệt:
Không nên mặc định anten 45° là phụ kiện tiêu chuẩn của mọi bộ VBD-3/36.
VBD-3/36 được thiết kế để sử dụng:
Trong nhà và ngoài trời – trong điều kiện khô ráo.
Điều này có nghĩa thiết bị có thể được sử dụng tại:
Không nên mở rộng phạm vi này thành sử dụng ngoài trời trong mưa hoặc môi trường ẩm nếu chưa có xác nhận kỹ thuật riêng từ nhà sản xuất.
Sofamel VBD-3/36 có thể được sử dụng trong các công tác cần kiểm tra trạng thái điện áp của mạng điện trung áp, chẳng hạn:
Việc sử dụng thực tế phải tuân thủ quy trình an toàn điện của đơn vị quản lý hệ thống và giới hạn kỹ thuật của thiết bị.
VBD-3/36 có chức năng chỉ thị:
Concordance / Discordance
thông qua:
Chức năng này hỗ trợ người vận hành nhận biết trạng thái tương ứng mà thiết bị được thiết kế để kiểm tra.
Khi đưa nội dung này lên catalog tiếng Việt, có thể chuẩn hóa thuật ngữ:
Chỉ thị đồng pha / không đồng pha
hoặc giữ dạng:
Concordance / Discordance
trong bảng thông số kỹ thuật để tránh diễn giải quá mức so với tài liệu gốc.
Mã hàng | Model | Tần số | Phạm vi điện áp theo bảng |
|---|---|---|---|
660105 | VBD-3/36-50Hz | 50 Hz | 3–36 kV |
660110 | VBD-3/36-60Hz | 60 Hz | 3–36 kV |
Sofamel VBD-3/36-50Hz – Thiết bị phát hiện điện áp hai cực OLED 3–36 kV
Sofamel VBD-3/36-60Hz – Thiết bị phát hiện điện áp hai cực OLED 3–36 kV
| Hạng mục | VBD-3/36 |
|---|---|
| Thương hiệu | Sofamel |
| Dòng sản phẩm | VBD-3/36 |
| Loại | Thiết bị phát hiện điện áp hai cực |
| Ứng dụng | Mạng điện trung áp |
| Màn hình | OLED kỹ thuật số |
| Điện áp theo mô tả sản phẩm | 1–36 kV AC/DC |
| Điện áp theo bảng mã | 3–36 kV |
| Tần số | 50 Hz / 60 Hz |
| Khởi động | Tự động khi phát hiện điện áp |
| Tự động chuyển chờ | Sau 2 phút không phát hiện |
| Dòng tiêu thụ Stand-by | <1 µA |
| Chỉ thị | LED + OLED + còi |
| Anten | Tháo rời |
| Anten 45° | Tùy chọn, không bao gồm |
| Pin | 9 V, 6LR61 |
| Môi trường | Trong nhà/ngoài trời, khô ráo |
VBD-3/36 và VTBR-3/36 đều là detector điện áp hai cực Sofamel, nhưng nên tách thành hai dòng sản phẩm riêng trong catalog.
| Tiêu chí | VBD-3/36 | VTBR-3/36 |
|---|---|---|
| Loại | Detector hai cực | Detector hai cực |
| Hiển thị | OLED kỹ thuật số | LED quang học |
| Phạm vi | 3–36 kV theo bảng mã | 3–36 kV AC |
| Tần số | 50 / 60 Hz | 50 Hz |
| Pin | 9 V 6LR61 | Không cần pin khi phát hiện |
| Kiểm tra bên ngoài | — | Có bộ kiểm tra |
| Cảnh báo | LED + OLED + còi | LED |
| Anten | Tháo rời | Đầu dò trở kháng cao |
| Môi trường | Khô ráo, trong/ngoài nhà | Trong nhà |
| Điểm nổi bật | Hiển thị điện áp kỹ thuật số | Cấu hình detector đơn giản |
Như vậy, không nên gộp hai model thành một sản phẩm biến thể, vì cách vận hành và hệ thống chỉ thị khác nhau.
VBD-3/36 là thiết bị phục vụ công tác kiểm tra điện áp trung áp và cần được sử dụng bởi nhân sự có chuyên môn phù hợp.
Trước khi sử dụng:
Không nên xem kết quả của detector là bước duy nhất để kết luận một mạch đã hoàn toàn an toàn. Các bước cô lập nguồn, khóa thiết bị, xác nhận không điện và tiếp địa phải được thực hiện theo quy trình kỹ thuật áp dụng.
Sofamel VBD-3/36 là thiết bị phát hiện điện áp hai cực dành cho mạng điện trung áp, nổi bật với màn hình OLED kỹ thuật số, chỉ thị LED và cảnh báo bằng còi.
Thiết bị có chức năng tự động khởi động khi phát hiện điện áp và tự động chuyển sang chế độ chờ sau khoảng 2 phút không phát hiện, với mức tiêu thụ ở chế độ chờ dưới 1 µA.
Hai phiên bản được cung cấp gồm:
Theo bảng thông số được cung cấp, cả hai có phạm vi 3–36 kV, trong khi phần mô tả chung của tài liệu ghi 1–36 kV AC/DC. Vì vậy, trước khi SmartMall công bố 1 kV như giới hạn thấp nhất, nên đối chiếu lại datasheet/chứng nhận chính thức của Sofamel cho đúng mã hàng.
| Hạng mục | VBD-3/36 |
|---|---|
| Thương hiệu | Sofamel |
| Dòng sản phẩm | VBD-3/36 |
| Loại | Thiết bị phát hiện điện áp hai cực |
| Ứng dụng | Mạng điện trung áp |
| Màn hình | OLED kỹ thuật số |
| Điện áp theo mô tả sản phẩm | 1–36 kV AC/DC |
| Điện áp theo bảng mã | 3–36 kV |
| Tần số | 50 Hz / 60 Hz |
| Khởi động | Tự động khi phát hiện điện áp |
| Tự động chuyển chờ | Sau 2 phút không phát hiện |
| Dòng tiêu thụ Stand-by | <1 µA |
| Chỉ thị | LED + OLED + còi |
| Anten | Tháo rời |
| Anten 45° | Tùy chọn, không bao gồm |
| Pin | 9 V, 6LR61 |
| Môi trường | Trong nhà/ngoài trời, khô ráo |
